【国家标准(GB)】 金属覆盖层 对底材为阴极的覆盖层 腐蚀试验后的电镀试样的评级

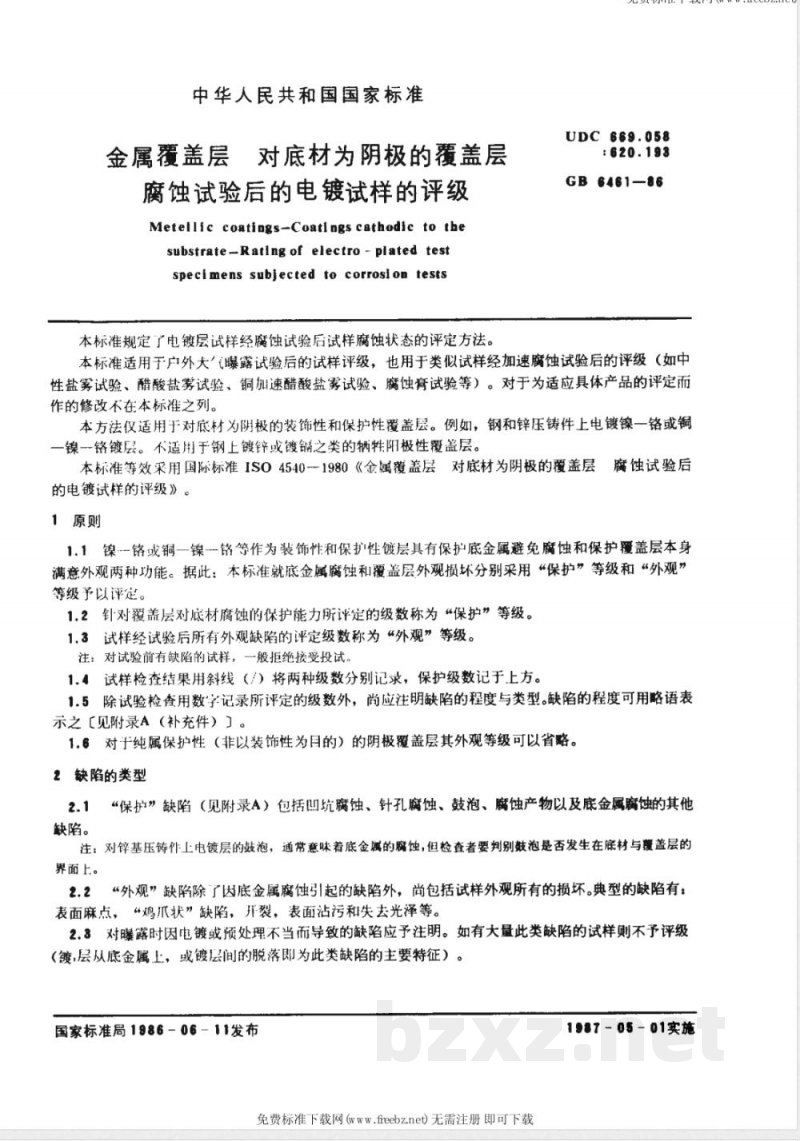

中华人民共和国国家标准
金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级
Metellic coatings-Coatings cathodic to thesubstrate-Rating of electro - plated testspecimens subjected to corrosion tests本标准规定了电镀层试样经腐蚀试验后试样腐蚀状态的评定方法。UDC 669.058
GB 6461-86
本标准适用于户外大爆露试验后的试样评级，也用于类似试样经加速蚀试验后的评级（如中性盐雾试验、醋酸盐雾试验、铜加速醋酸盐雾试验、腐蚀膏试验等）。对于为适应具体产品的评定而作的修改不在本标准之列。
本方法仪适用于对底材为阴极的装饰性和保护性覆盖屡。例如，钢和锌压铸件上电镀镍一铬或铜一镍一铬镀层。不适用于钢上镀锌或镀之类的辆牲阳极性覆盖层。本标准等效采用国际标准ISO4540-1980《金属覆盖层对底材为阴极的覆盖层腐蚀试验后
的电镀试样的评级》。
1原则
1.1镍-铬或铜一镍一铬等作为装饰性和保扩性镀层具有保护底金属避免腐蚀和保护覆盖层本身满意外观两种功能。据此：本标准就底金属腐蚀和覆盖层外观损坏分别采用“保护”等级和“外观”等级予以评定。
1.2针对覆盖层对底材腐蚀的保护能力所评定的级数称为“保护”等级。1.3试样经试验后所有外观缺陷的评定级数称为“外观”等级。注：对试验前有缺陷的试样，一般拒绝接受投试。1.4试样检查结果用斜线（/）将两种级数分别记求，保护级数记于上方。1.5除试验检查用数字记录所评定的级数外，尚应注明缺陷的程度与类型。缺陷的程度可用略语表示之【见附录A（补充件）］。
1.6对于纯属保护性（非以装饰性为目的）的阴极覆盖层其外观等级可以省略。2缺陷的类型
“保护”缺陷（见附录A）包括凹坑蚀、针孔腐蚀、鼓泡、蚀产物以及底金属腐蚀的其他2.1
缺陷。
注：对锌基压铸仆上电镀层的鼓泡，通常意味著底金属的腐蚀，但检查者要判别鼓泡是否发生在底材与覆盖层的界面上。
2.2“外观”缺陷除了因底金属腐蚀引起的缺陷外，尚包括试样外观所有的损坏。典型的缺陷有：表面麻点，“鸡爪状”缺陷，开裂，表面沾污和失去光泽等。2.3对曦露时因电镀或预处理不当而导致的缺陷应予注明。如有大量此类缺陷的试样则不予评级（镀，层从底金属上，或镀层间的脱落即为此类缺陷的主要特征）。国家标准局1986-06-11发布
免费标准下载网(www.freebz.net)无需注册即可下载197~05-01实施
3检查方法
GB 6461--86
3.1试样可在曝露架上进行检查。如有必要，也可移到适当处检查。检查时光线尽可能均匀，避免阳光直接照射和阴影遮蔽，并从不同方位角度检查，以确保缺陷的显现。3.2如试样表面较为干净，可不经清洗进行检查。当试样上积有如尘士、盐类而影响检查时，试样宜用有中性肥皂液的海绵擦拭，继后用清水漂洗。但在清洗过程中不可用力过猛，例如：如洗掉腐蚀产物则造成评级偏高。试样应在干燥后进行检查。3，3试样评定的缺陷，系指肉眼可见的缺陷（如检查者平时戴眼镜，则“肉眼”也包括这种视力校正在内）。
肉眼观察之后，可借助于光学仪器对缺陷进行鉴别或研究。3.4距试样边缘6mm以内如出现缺陷，在叙述时予以注明，但评级时一般不予计算。同样，与框架接触处和固定孔处的缺陷也不予计算。3.5如需观察试样表面某些腐蚀形貌，可在试样局部表面上进行抛光或磨光，但该磨光或抛光的面积应尽可能小，对于100×150mm的试样，其面积最好不大于1cm2。注：有时为了试验目的而特地曝露某些方面有缺陷的试样，在此情况下，曝露前应对试样缺陷进行检查和记录。保护等级的评定
4.1根据保护缺陷所覆盖的面积按下列公式得出保护等级：R = 3(2 -1og1oA)
式中：R—保护等级，
A-—缺陷总面积百分比。
根据上述公式得出R值并修约为最接近的整数，如下表所示。缺陷面积与保护等级的关系
缺陷面积，%
无缺陷
>0.1~0.25
1.0 ~2.5.
> 5 ~ 10
≥10 ~ 25
>25 ~ 50
4.1.1对于缺陷面积极小的试样，如按4.1条方程式严格计算，其R值将大于10。因此，对没有缺陷的试样人为地规定为10级。
4.1.2对于那些较9级好但又非完整无缺陷的试样，如有必要可在9级与10级之间定出分数值以示区别。对于低于9级的试样，其分数值一般来说无特殊用途，但如有需要也可定出分数值。4.2为了有助于缺陷面积的评定，复制了由试板照片和圆点图组成的1～9级的参照图[见附录B（补充件）），以资参考。比1级损坏更严重者规定为0级。免费标准下载网(www.fieebz.net)无需注册即可下载GB6461-86

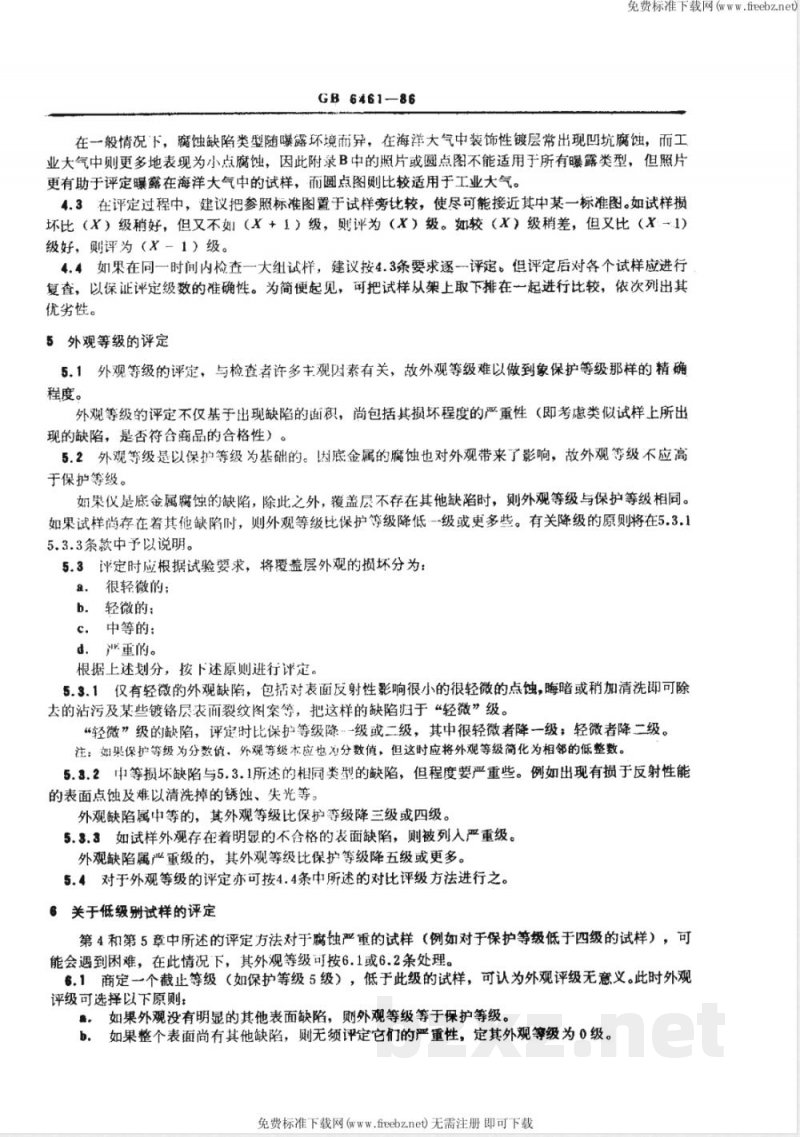

免费标准下载网www.fieebz.net在一般情况下，腐蚀缺陷类型随曝露环境而异，在海洋大气中装饰性镀层常出现凹坑腐蚀，而工业大气中则更多地表现为小点腐蚀，因此附录B中的照片或圆点图不能适用于所有曝露类型，但照片更有助于评定曝露在海洋大气中的试样，而圆点图则比较适用于工业大气。4.3在评定过程中，建议把参照标准图置于试样旁比较，使尽可能接近其中某一标准图。如试样损坏比（X）级稍好，但又不划（X+1）级，则评为（X）级。如较（X）级稍差，但又比（X-.1）级好，则评为（X－1）级。
4.4如果在同一时间内检查一大组试样，建议按4.3条要求逐一评定。但评定后对各个试样应进行复查，以保证评定级数的准确性。为简便起见，可把试样从架上取下排在一起进行比较，依次列出其优劣性。
5外观等级的评定
5.1外观等级的评定，与检查者许多主观因素有关，故外观等级难以做到象保护等级那样的精确程度。
外观等级的评定不仅基于出现缺陷的面积，尚包括其损坏程度的严重性（即考虑类似试样上所出现的缺陷，是否符合商品的合格性）。5.2外观等级是以保护等级为基础的。因底金属的腐蚀也对外观带来了影响，故外观等级不应高于保护等级。
如果仪是底金属瘾蚀的缺陷，除此之外，覆盖层不存在其他缺陷时，则外观等级与保护等级相同。如果试样尚存在着其他缺陷时，则外观等级比保护等级降低--级或更多些。有关降级的原则将在5.3.15.3.3条款中予以说明。
5.3评定时应根据试验要求，将覆盖层外观的损坏分为：a．很轻微的；
b．轻微的；
c．中等的；
d，严重的。
根据上述划分，按下述原则进行评定。5.3.1仅有轻微的外观缺陷，包括对表面反射性影响很小的很轻微的点蚀，嗨暗或稍加清洗即可除去的沾污及某些镀铬层表面裂纹阁案等，把这样的缺陷归于“轻微”级。“轻微”级的缺陷，评定时比保护等级降一级或二级，其中很轻微者降一级；轻微者降二级。注；如果保护等级为分数值，外观等级本应也为分数值，但这时应将外观等级简化为相邻的低整数。5.3.2中等损坏缺陷与5.3.1所述的相同类型的缺陷，但程度要严重些。例如出现有损于反射性能的表面点蚀及难以清洗掉的锈蚀、失光等。外观缺陷属中等的，其外观等级比保护等级降三级或四级。5.3.3如试样外观存在着明显的不合格的表面缺陷，则被列人严重级。外观缺陷属严重级的，其外观等级比保护等级降五级或更多。5.4对于外观等级的评定亦可按4.4条中所述的对比评级方法进行之。6关于低级别试样的评定
第4和第5章中所述的评定方法对于腐蚀严重的试样（例如对于保护等级低于四级的试样），可能会遇到困难，在此情况下，其外观等级可按6.1或6.2条处理。6.1商定-个截止等级（如保护等级5级），低于此级的试样，可认为外观评级无意义。此时外观评级可选择以下原则：
，如果外观没有明显的其他表面缺陷，则外观等级等于保护等级。b，如果整个表面尚有其他缺陷，则无须评定它们的严重性，定其外观等级为0级。免费标准下载网(www.fireebz.net)无需注册即可下载GB 6461-86
6.2或按6.1条选取截止等级后，不考虑其外观，只评定保护等级。7试验报告
户外曝露试验
除另有规定外试验报告应包括以下内容：a.
覆盖层体系或产品的说明，
试样的尺寸、形状和试样的表面状态：试样的制备，包括所用的清洗处理及边缘或其他特殊部位的保护方法；已知覆盖层的特性，并附表面精饰工艺的说明；每种覆盖层或产品受试试样的数量：试验后试样的清洗方法，
评定的等级：
曝晒站的位置；
曝露周期。
加速腐蚀试验
免费标准下载网(www.fireebz.net)除另有规定，试验报告除了所评等级外还应包括加速腐蚀试验国家标准中所规定的有关资料。免费标准下载网(www.freebz.net)无需注册即可下载GB 6461--86
附录A
描述缺陷的符号
（补充件）
免费标准下载网(www.fireebz.net)A.1损坏的类型
R：底金属的腐蚀（永久的或大量的底金属腐蚀，如针孔、裸露或剥落、鼓泡破裂的凹坑等）RS：底金属腐蚀产物（如铁锈）所引起的沾污，此沾污可用湿布，揉革和软磨料很容易将其除去而露出完整光亮的表面；
S：除了底金属腐蚀以外的锈迹和锈点，Sp：表面点，指未扩展到底金属的腐蚀点，F：覆盖层剥落或脱皮：
B：鼓泡；
C：开裂：
Z：龟裂（网状裂纹）
W：鸡瓜状缺陷（或星状缺陷）。A2针孔腐蚀，锈蚀，表面点蚀，剥落的程度或范围Vs：很轻微，
S：轻微：
M：中等，
X：显著的。
A.3鼓泡的描述
直径小于0.5mm；
直径0.5~2.0mmz
直径大于2.0mm；免费标准下载网bzxz
直径小或等于5mm
直径大于5~10mm
直径大于10~25mm
直径大于25~50mm，
直径大于50mm。
A.4缺陷部位的描述
Y：边缘；
Z：-般部位。
免费标准下载网(www.fieebz.net)无需注册即可下载B.1圆点图
GB 6461-86
附录B
圆点图及彩绿照片
（补充件）
当评定工业大气腐蚀程度时，标准圆点图最有用。免费标准下载网(www.fireebz.net)无需注册即可下载免费标准下载网(www.fireebz.net%
GB 6461-86
免费标准下载网(www.freebz.net)无需注册即可下载：
免费标准下载网(www.freebz.net5
免费标准下载网(www.freebz.net)GB 6461-86
免费标准下载网(www.fieebz.net)无需注册即可下载GB 6461—86
免费标准下载网(www.fieebz.net)无需注册即可下载.
免费标准
载网(ww
w.fieebz.ne
B.2照片
GB6461-86
当测定海洋大气膚蚀程度时，使用照片更有帮助。免费标准下载网(www.fieebz.net)无需注册即可下载免费
