【国家标准(GB)】 机械制图 弹簧画法

1引言

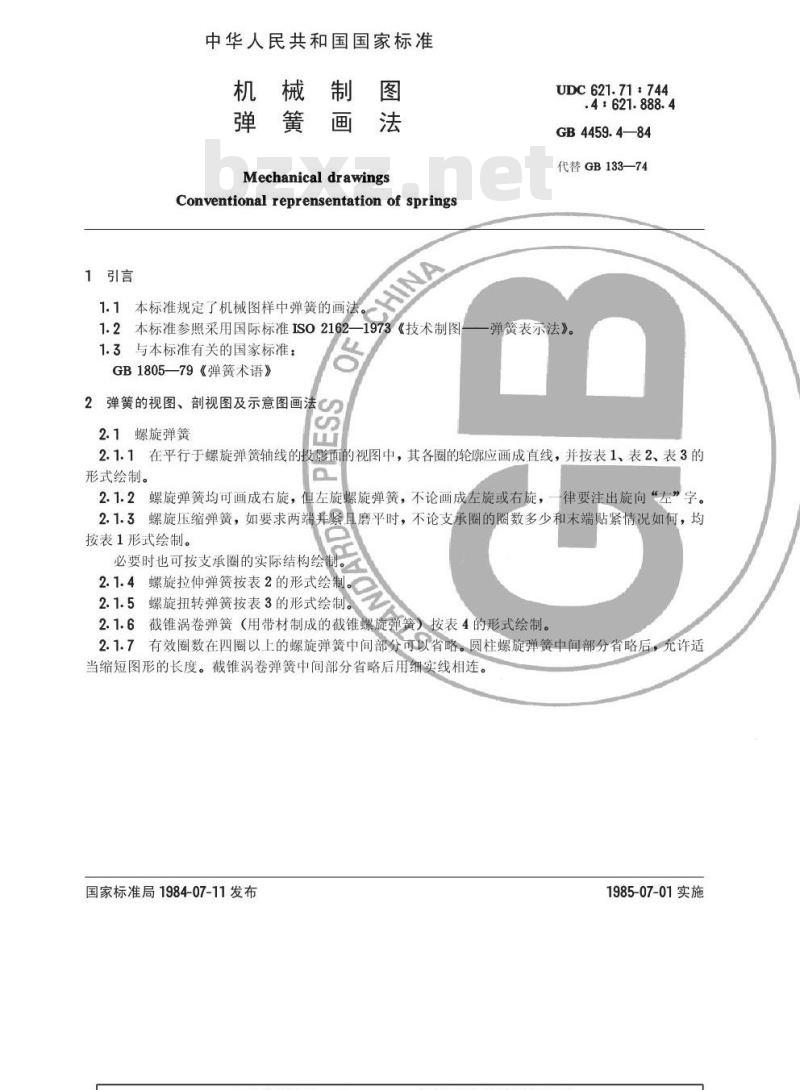

中华人民共和国国家标准
机械制图
弹簧画法
Mechanical drawings
Conventional reprensentationof springs1.1本标准规定了机械图样中弹簧的画法1.2本标准参照采用国际标准ISO2162—1973《技术制图1.3与本标准有关的国家标准：
GB1805—79《弹簧术语》
2弹簧的视图、剖视图及示意图画法CS
2.1螺旋弹簧
UDC621.71：744
.4 : 621.888.4
GB 4459.4—84
代替GB133—74
弹簧表示法》。www.bzxz.net
2.1.1在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线，并按表1、表2、表3的形式绘制。
2.1.2螺旋弹簧均可画成右旋，但左旋螺旋弹簧，不论画成左旋或右旋，一律要注出旋向“左”字。2.1.3螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈的圈数多少和末端贴紧情况如何，均按表1形式绘制。
必要时也可按支承圈的实际结构绘制。2.1.4螺旋拉伸弹簧按表2的形式绘制。2.1.5螺旋扭转弹簧按表3的形式绘制。2.1.6截锥涡卷弹簧（用带材制成的截锥螺旋弹簧）按表4的形式绘制。2.1.7有效圈数在四圈以上的螺旋弹簧中间部分可以省略。圆柱螺旋弹簧中间部分省略后，充许适当缩短图形的长度。截锥涡卷弹簧中间部分省略后用细实线相连。国家标准局1984-07-11发布
1985-07-01实施
GB4459.4—84
GB4459.4—84
圆柱螺旋拉伸弹簧
GB4459.4—84
圆柱螺旋扭转弹簧
部视图
2.2碟形弹簧
碟形弹簧按表5的形式绘制。
2.3平面涡卷弹簧
平面涡卷弹簧按表6的形式绘制。2.4板弹簧
弓形板弹簧由多种零件组成，其画法如附录A图A8所示。表6
GB4459.4—84
示意图
示意图
2.5片弹簧
片弹簧的视图一般按自由状态下的形状绘制。3装配图中弹簧的画法
GB4459.4—84
3.1被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起(图1)。
3.2型材直径或厚度在图形上等于或小于2mm的螺旋弹簧、碟形弹簧、片弹簧允许用示意图绘制（图2、3、4)。当弹簧被剖切时，剖面直径或厚度在图形上等于或小于2mm时也可用涂黑表示（图6)。3.3被剖切弹簧的直径在图形上等于或小于2mm，并且弹簧内部还有零件，为了便于表达，可按图5的示意图形式绘制。
3.4四束以上的碟形弹簧，中间部分省略后用细实线画出轮廓范围（图3)。3.5板弹簧允许仅画出外形轮廓（图7、8）。3.6平面涡卷弹簧的装配图画法如图9所明
GB4459.4—84
GB4459.4—84
附录A
弹簧图样格式示例
（参考件)
GB4459.4—84
本附录列举了一些常用图例，绘制时应按实际情况的需要适当增、减图例中的内容。A.1几项要求
A。1．1弹簧的参数应直接标注在图形上，当直接标注有困难时可在“技术要求”中说明。A。1.2一般用图解方式表示弹簧的机械性能。圆柱螺旋压缩（拉伸）弹簧的机械性能曲线均画成直线，标注在主视图上方。圆柱螺旋扭转弹簧的机械性能曲线一般画在左视图上方，也允许画在主视图上方，性能曲线画成直线。
机械性能曲线（或直线形式）用粗实线绘制。A．1．3当某些弹簧只需给定刚度要求时。允许不画机械性能图，而在“技术要求”中说明刚度要求。弹簧的术语及代号见下表。
工作负荷
工作极限负荷
工作极限扭矩
工作极限应力
工作变形量
工作极限负荷下变形量
自由高度
工作高度
工作极限负荷下的高度
自由弧高
工作扭转角
A.3图例（图A1～A8）
Mi、M...
Hi、H.****
工作极限扭转角
弹簧刚度
初拉力
有效圈数
总圈数
支承圈数
弹簧外径
弹簧内径
弹簧中径
PL、M
GB4459.4—84
技术要求
GB4459.4—84
技术要式
3数们E
4工作教限,
6 (性路)
(绿题栏)
GB4459.4—84
校术妻求
2有教=
3工作被限=
4 （然疫理要求）
5（检验要戏）
