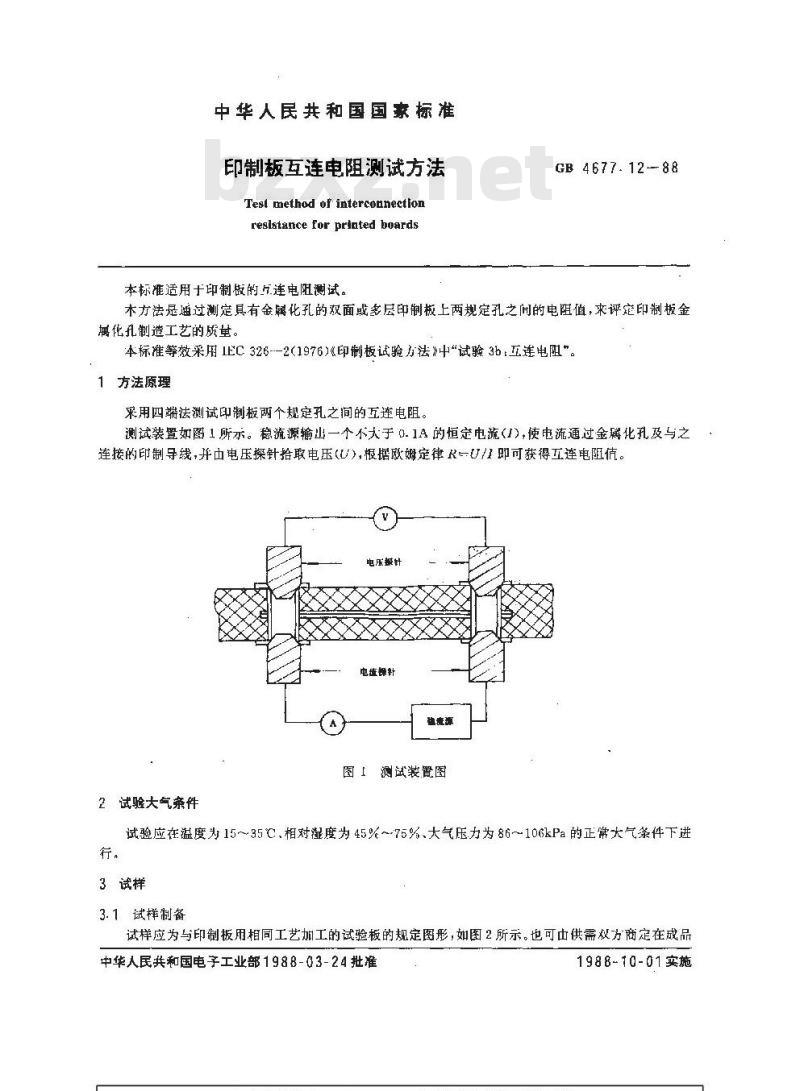

中华人民共和国国家标准
印制板互连电阻测试方法
Tesl method of interconnectionreslstance for printed boards本标准适用于印制板的与连电阻测试。GB 4677. 12- 88
本方法是通过测定具有金属化孔的双面或多层印制板上两规定孔之间的电阻值，来评定印制板金璃化孔制造工艺的质量。
本标准等效采用1EC326--2(1976)《印制板试验方法》中“试验3b,五连电阻”。方法原理
采用四端测试印制板两个规定孔之间的五连电阻。测试装置如图1所示。稳流源输出一个不大于0.1A的恒定电流（1），使电流通过金属化孔及与之连接的印制导线，并电压探针拾取电压(U)，根据欧姆定律R一U/I即可获得五连电阻值。活龈钳此内容来自标准下载网
电连操餐
图丨测试装置图
2试验大气亲件
试验应在温度为15~35℃,相对湿度为45%~75%、大气压力为86～106kPa的正常大气条件下进行。
3试样
3.1试样制备
试样应为与印制板用相同工艺加工的试验板的规定图形，如图2所示。也可由供需双方商定在成品中华人民共和国电字工业部1988-03-24批准1988-10-01实施
板的指定部位测试。
3.2预处理
GB 4677.12—88
3.2.1试样表面用不损坏印制板的有机溶剂仔细处理，其被测表面不应有油污及绝缘材料等。3.2.2试应在温度 15~35,相对湿度 45%～75%、大气压力 86~106kla 的正常人气条件下放置24h.
第|层和第6层
第3层
算5层
数体增骨
中专邮心
第2层
通有三
心零号
全文屋
a多层印制板互连电阻测试图形
b双面印制板互连电阻测试图形
【因中虚线表示反面图形】
图2互连电阻测试图形
4测试方法
4.1测试设备
直流稳流电源；精度不低于5%！数字电压表:精度 10pV,准确度 0. 03%测试探针，不锈钢专用探针（如图3所示），探针压力约1N；直流电流表：0～0.5A，0.5级。4.2测试步骤
4.2.1校准数字电压表。
4.2.2连接测试线路。
GB 4677.12-88

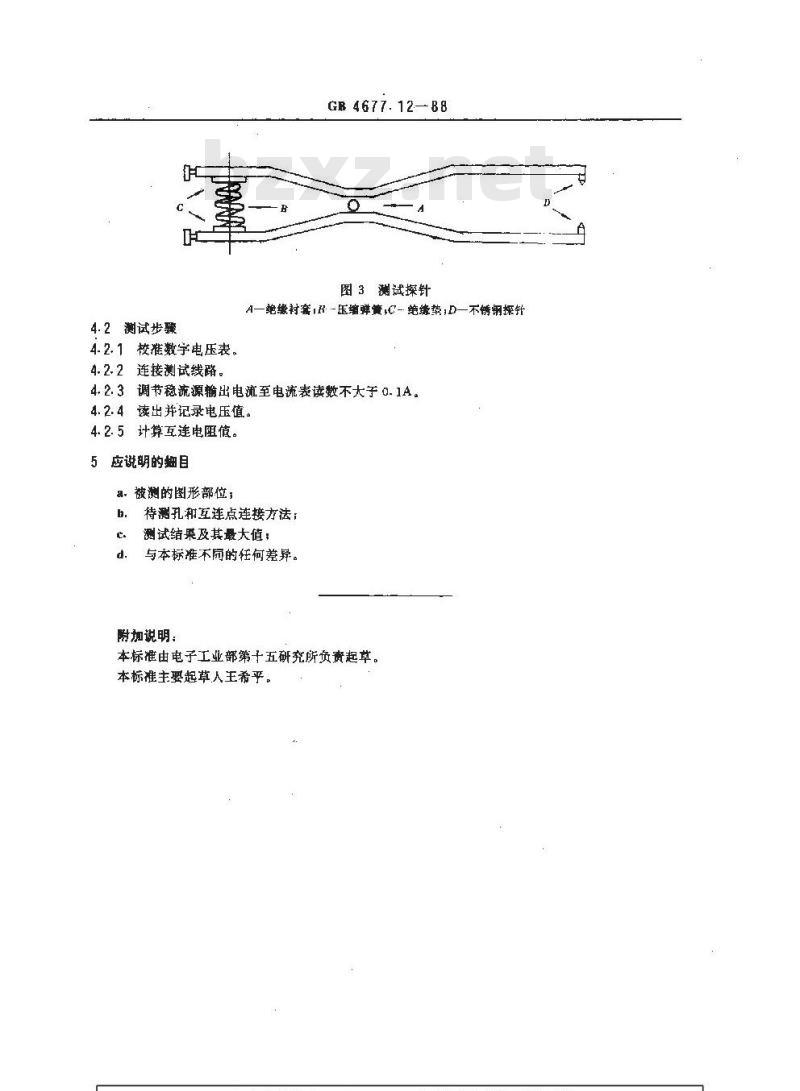

图3測试探针
A一绝缘衬套IR: -压缩弹黄,C- 绝续垫; D—不锈钢探针4.2.3调节稳流源输出电流至电流表读数不大于0.1A。4.2.4该出并记录电压值。
4.2.5计算互连电阻值。
5应说明的细目
a，被测的图形部位；
待测孔和互连点连接方法：
测试结果及其最大值；
与本标准不同的任何差异。
附加说明：
本标准由电子工业部第子五研充所负责起草。本标准主要起草人王希乎。
