【国家标准(GB)】 普通磨料取样方法

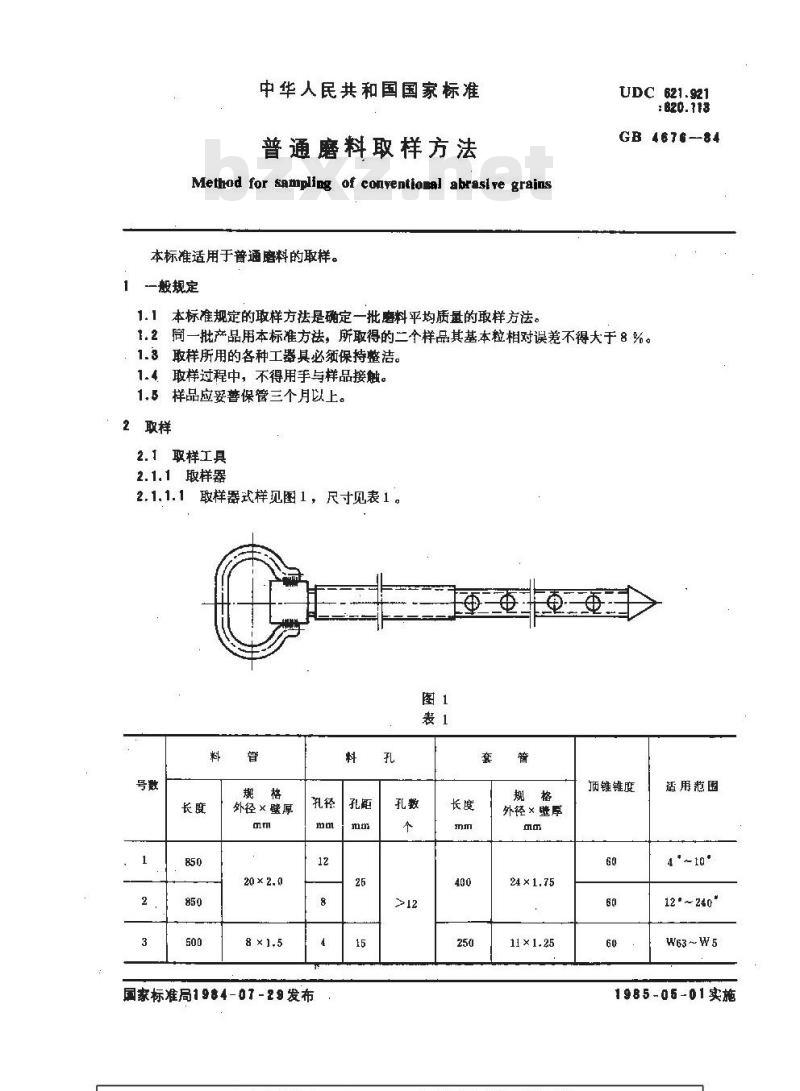

中华人民共和国国家标准
普通磨料取样方法
Method for sampling of conventional abraslve grains本标准适用于普通磨料的取样。一般规定
1.1本标准规定的取样方祛是确定一批磨料平均质量的取样方法。UDC 621.921
: 620.718
GB4676--84
1.2同一批产品用本标准方法，所取得的二个样品其基本粒相对误差不得大于8%。：1.3取样所用的各种工器具必须保持整洁。1.4、取样过程中，不得用手与样品接触。1.5样品应妥善保管三个月以上。2取样
2.1取样工具
2.1.1取样器
2.1.1.1取样器式样现图1，尺寸见表1。图1
外径×壁厚
国家标准局1984-07-29发布
外径×壁厚
24 ×1.75
11 ×1.25www.bzxz.net
顶锥锥度
适用范围
4*~10°
12°~240
W63~W5
1985-05-01实施

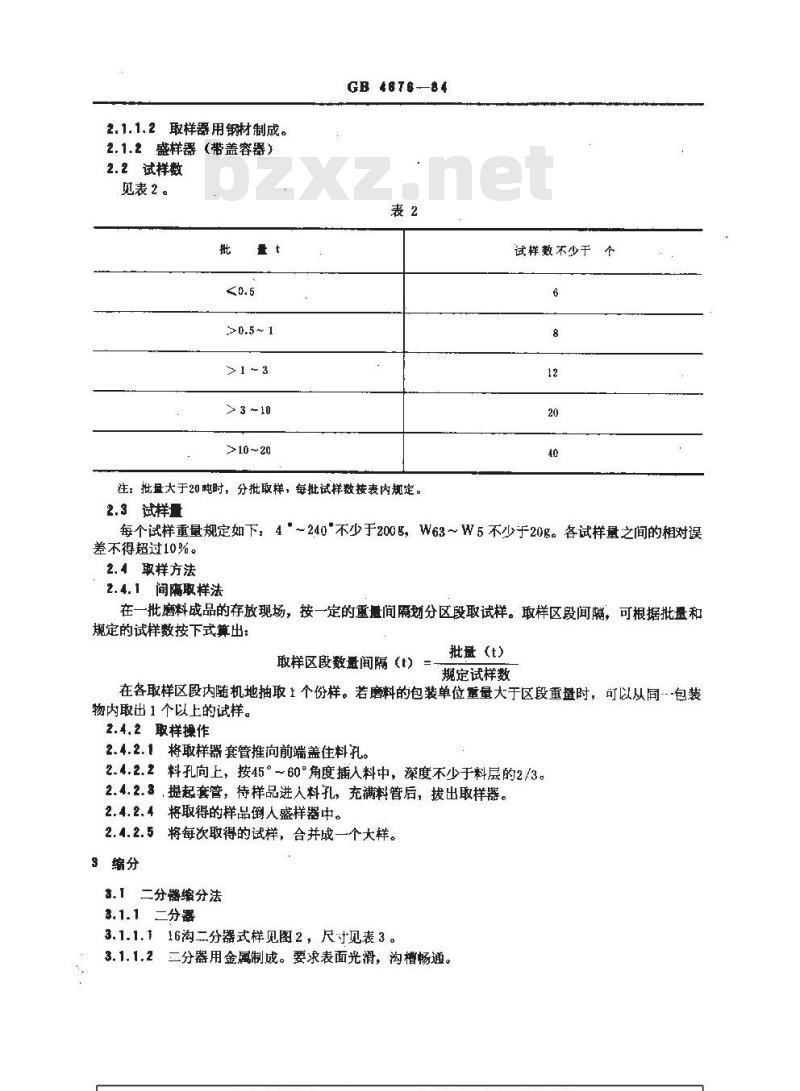

2.1.1.2取样器用钢材制成。
2.1.2盛样器（带盖容器）
2.2试样数
见表2。
> 3 ~ 10
>10 ~20
GB ±676--84
注：批量大于20 吨时，分批取样，每批试样数按表内规定。2.3试样量
试样数不少于个
每个试样重量规定如下：4\～240\不少于200B，W63~W5不少于20g。各试样量之间的相对误差不得超过10%。
2.4取样方法
2.4.1间隔取样法
在一批磨料成品的存放现场，按一定的重量间隔划分区段取试样。取样区段间隔，可根据批量和规定的试样数按下式算出：
取样区段数量间隔(t)
批量(t)
规定试样数
在各取样区段内随机地抽取1个份样。若磨料的包装单位重量大于区段重盘时，可以从同包装物内取出1个以上的试样。
2.4.2取样操作
2.4.2.1将取样器套管推向前端盖住料孔。2.4.2.2料孔向上，按45°～60°角度插人料中，度不少于料层的2/3。2.4.2.3提起套管，待样品进人料孔，充满料管后，拔出取样器。2.4.2.4将取得的样品倒人盛样器中。2.4.2.5将每次取得的试样，合并成一个大样。9缩分
3.1二分器缩分法
3.1.1 二分器

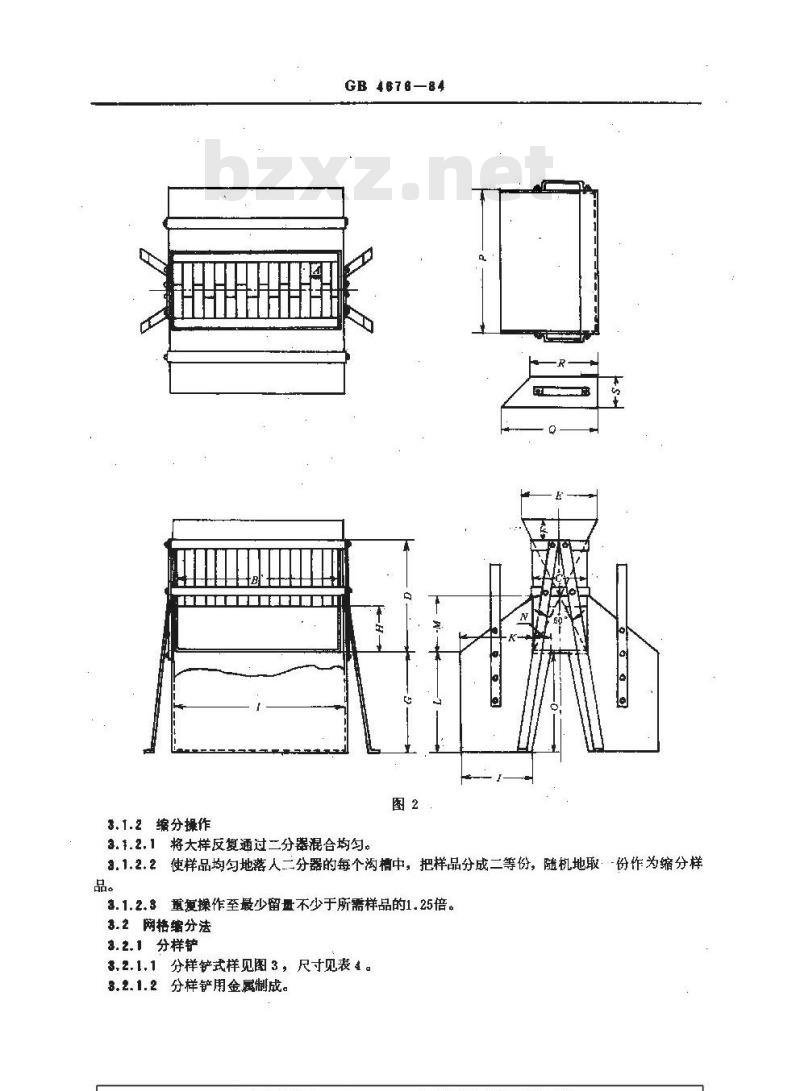

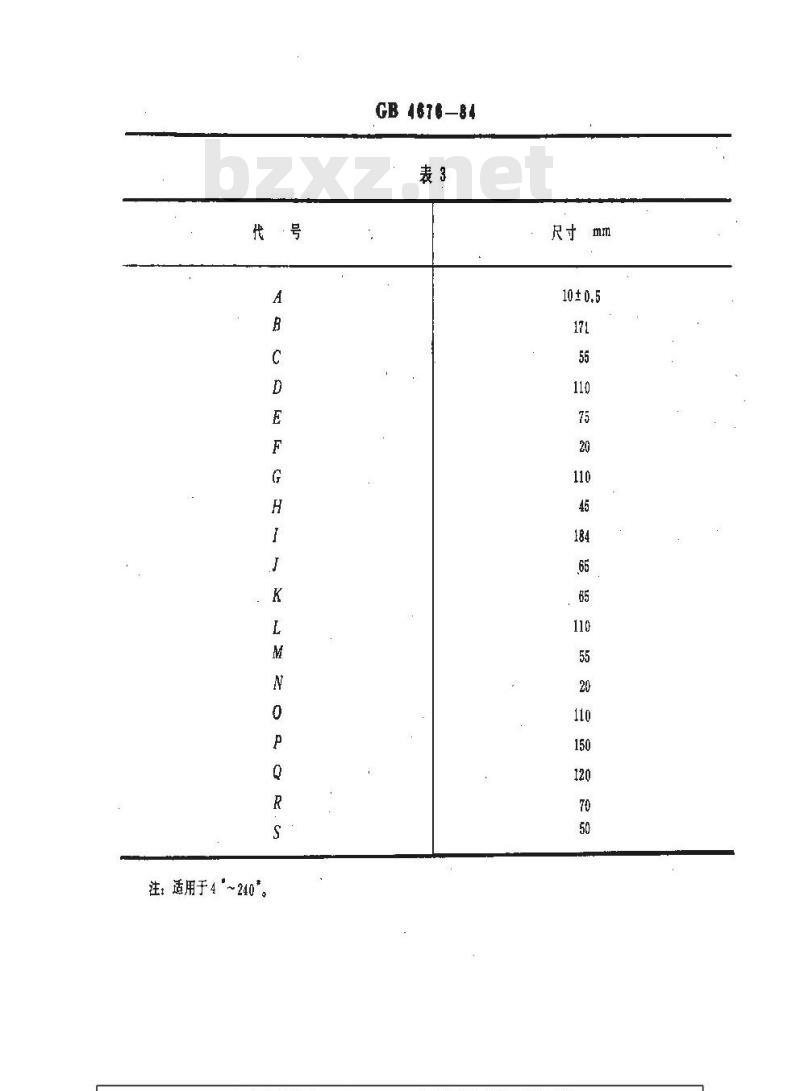

3.1.1.116沟二分器式样见图2，尺寸见表3。3.1.1.2二分器用金属制成。要求表面光滑，沟槽畅通。GB 4676-84
注，适用于4~240*。
3.1.2 缩分操作
GB4676—84
3.1.2.1将大样反复通过二分器混合均勾。3.1.2.2使样品均勾地落人二分器的每个沟槽中，把样品分成二等份，随机地取·份作为缩分样品。
3.1.2.3重复操作至最少留量不少于所需样品的1.25倍。3.2 网格缩分法
$.2.1 分样铲

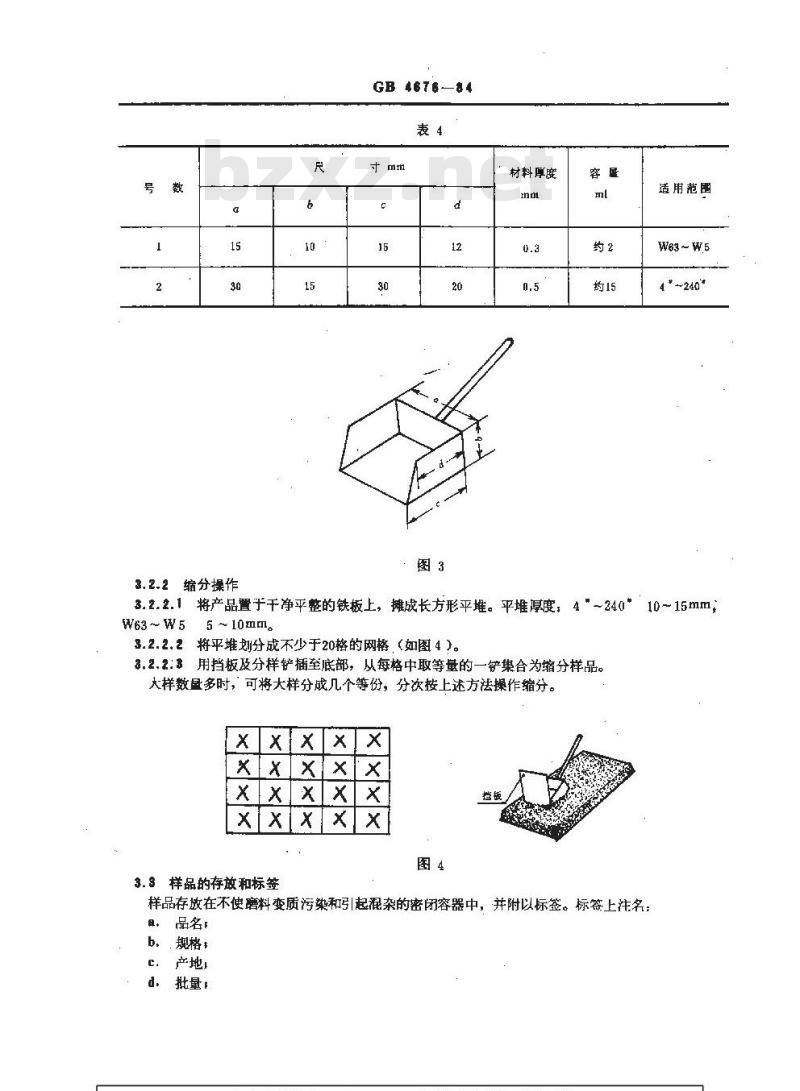

3.2.1.1分样铲式样见图3，尺寸见表4。8.2.1.2分样铲用金属制成。
3.2.2缩分操作
GB 4676-84
材料厚度
适用范图
W63~W5
4*~240*
3.2.2.1将产品叠于干净平整的铁板上，摊成长方形平堆。平堆厚度4”~240*10~15mm；W63~W5
5～~10mm。
3.2.2.2将平堆划分成不少于20格的网格，（如图4）。3.2.2:用挡板及分样铲插至底部，从每格中取等量的一铲集合为缩分样品。大样数量多时，可将大样分成几个等份，分次按上述方法操作缩分。3.3样品的存放和标签
样品存放在不使磨料变质污染和引起混杂的密闭容器中，并附以标签。标签上注名：品名#
b，.规格t
批量：
取样地点：
f．取样人员；
g。日期。
附加说明：
GB 4676-84
本标准由中华人民共和国机械工业部提出。本标准由机械工业部郑州磨料磨具磨削研究所归口。本标准由第七砂轮广负费起草。本标准起草人祝志泉。
本标准参照JISR6003-1973《磨料取样方法》制订
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
