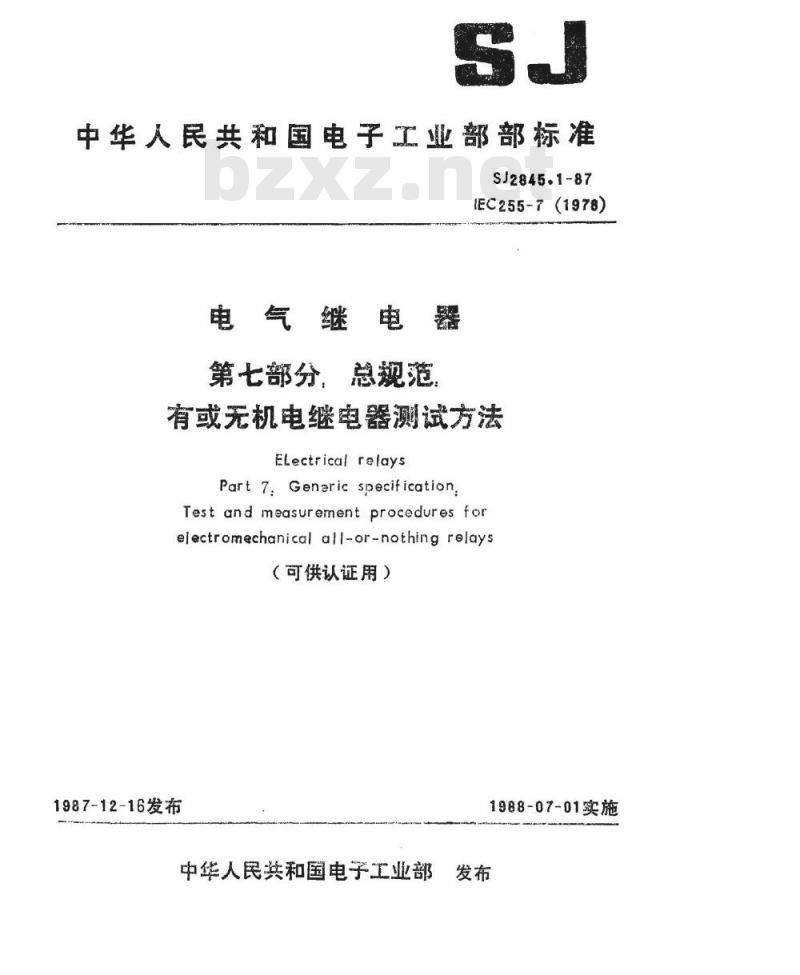

【电子行业标准(SJ)】 电气继电器 第七部分：总规范 有或无机电继电器测试方法(可供认证用)

中华人民共和国电子工业部部标准SJ2845.1-87
EC255-7(1978)
电气继
第七部分，总规范
有或无机电继电器测试方法
ELectrical relays
Part 7.Genaric specificationTest and measurement procedures forelectromechanical all-or-nothingreiays（可供认证用）
1987-12-16发布
1988-07-01实施
中华人民共和国电子工业部

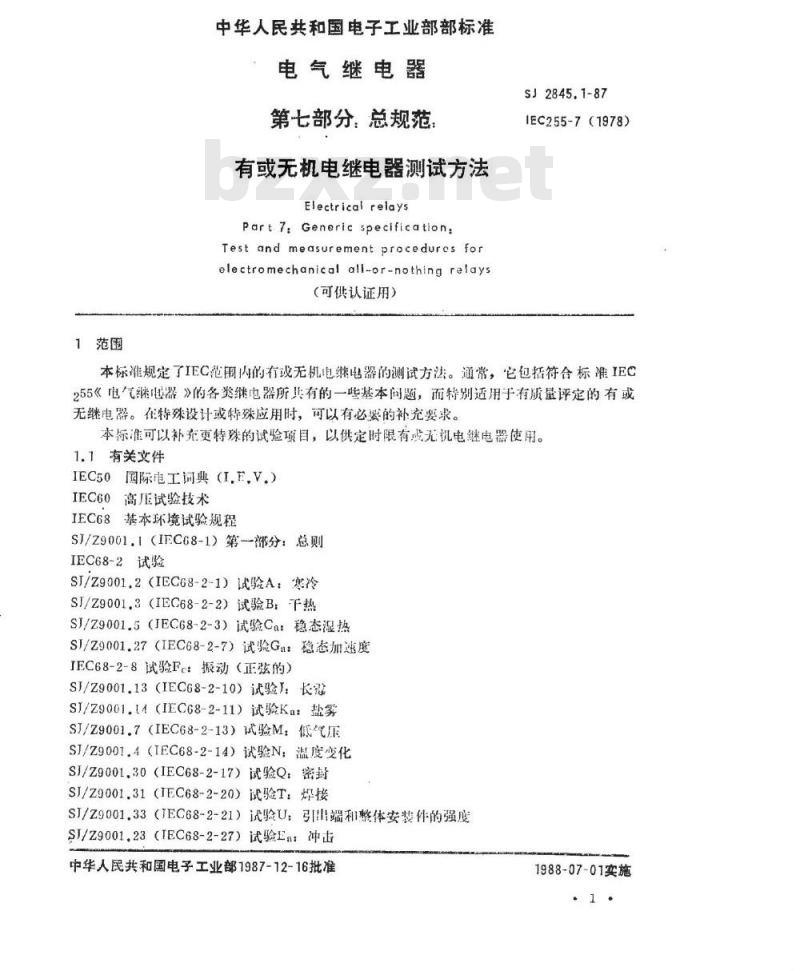

1范围
中华人民共和国电子工业部部标准电气继电器下载标准就来标准下载网
第七部分，总规范：
有或无机电继电器测试方法
Electricai relays
Part 7, Generic specification:Test and measurement procedures forelectromechanical all-or-nothing relays(可供认证用)
SJ2845.1-87
IEC255-7（1978）
本标准规定了IEC范围内的有或无机电继电器的测试方法。通常，它包括符合标准IEC255《电气继电器》的各类继电器所共有的一些基本间题，而特别适用于有质量评定的有或无继电器。在特殊设计或特殊应用时，可以有必要的补充要求。本标准可以补充更特殊的试验项目，以供定时限有或无机电继电器使用。1.1有关文件
IEC50国际电工词典（I.FV.）
IEC60高压试验技术
IEC68基本环境试验规程
SI/Z9001.1（IEC68-1）第-部分：总则IEC68-2试验
SJ/Z9001.2（IEC68-2-1）试验A：寒冷SJ/Z9001.3（IEC68-2-2）试验B：热SJ/Z9001.5（IEC68-2-3）试验Ca：稳态湿热SI/Z9001.27（IEC68-2-7）试验Ga：稳态加速度JEC68-2-8试验Fc：振动（正弦的）SJ/Z9001.13（IECG8-2-10）试验J：长媒SJ/Z9001.14（IEC68-2-11）试验K：盐雾SJ/Z9001.7（IEC68-2-13）试验M：低气压SJ/Z9001.4（IEC68-2-14）试验N：温度变化SI/Z9001.30（IEC68-2-17）试验Q：密封SJ/Z9001.31（IEC68-2-20）试验T：焊接SJ/Z9001.33（JEC68-2-21）验U：引旧端和整体安装件的强度SI/Z9001.23（IEC68-2-27）试验Ea：冲击中华人民共和国电子工业部1987-12-16批准1988-07-01实施
SJ2845.1-87

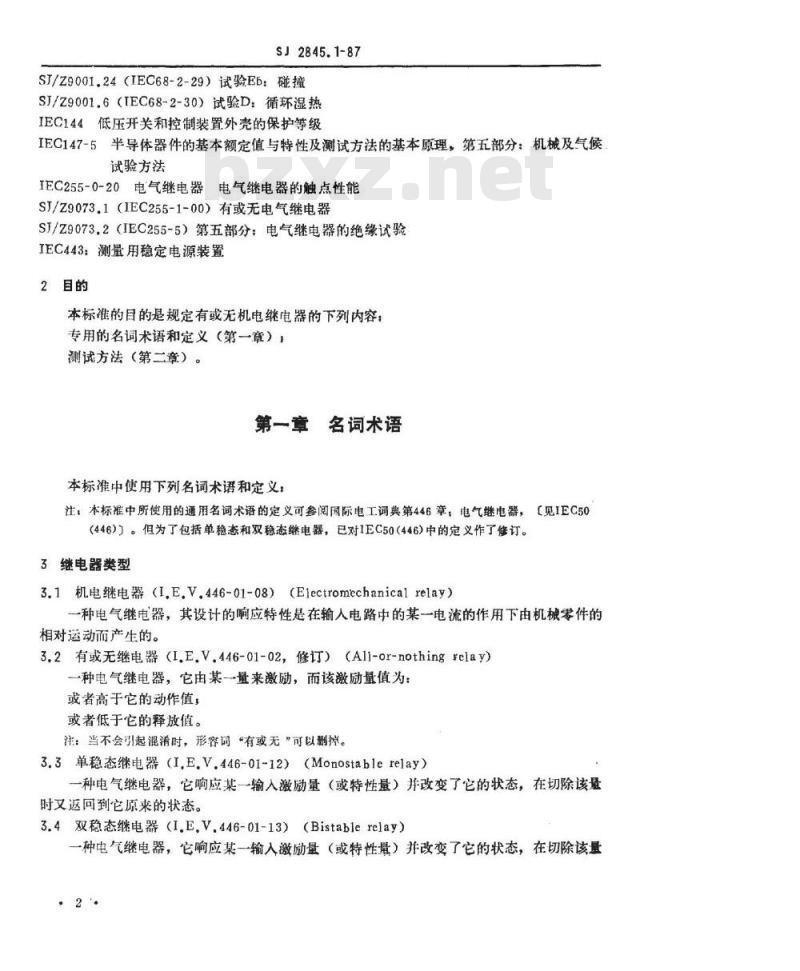

SJ/Z9001.24（IEC68-2-29）试验Eb：碰撞SJ/Z9001.6（TEC68-2-30）试验D：循环湿热IEC144低压开关和控制装置外壳的保护等级IEC147-5半导体器件的基本额定值与特性及测试方法的基本原理，第五部分：机械及气候试验方法
IEC255-0-20电气继电器电气继电器的触点性能SJ/Z9073.1（IEC255-1-00）有或无电气继电器SJ/Z9073.2（IEC255-5）第五部分；电气继电器的绝缘试验IEC443：测量用稳定电源装置
2目的
本标准的目的是规定有或无机电继电器的下列内容：专用的名词术语和定义（第一章）！测试方法（第二章）。
第一章
名词术语
本标准中使用下列名词术语和定义：注：本标准中所使用的通用名词术语的定义可参阅国际电工词典第446章，电气继电器，【见IEC50(446)）。但为了包括单稳态和双稳态继电器，已对1EC50（446)中的定义作了修订。3继电器类型
3.1机电继电器（I,E.V.446-01-08）（Electromechanicalrelay）一一种电气继电器，其设计的响应特性是在输人电路中的某一电流的作用下由机械零件的相对运动而产生的。
3.2有或无继电器（I.EV.446-01-02，修订）（Ali-0r-nothingrelay）一种电气继电器，它由某一量来激励，而该激励量值为：或者高于它的动作值，
或者低于它的释放值。
注：当不会引起混淆时，形容同“有或无”可以删掉。3.3单稳态继电器（I,E.V.446-01-12）（Monostablerelay）一种电气继电器，它响应某一输入激励量（或特性量）并改变了它的状态，在切除该量时又返回到它原来的状态。
3.4双稳态继电器（I.E.V.446-01-13）（Bistablerelay）一种电气继电器，它响应某一输入激励量（或特性量）并改变了它的状态，在切除该量.2.
SJ2845.1-87

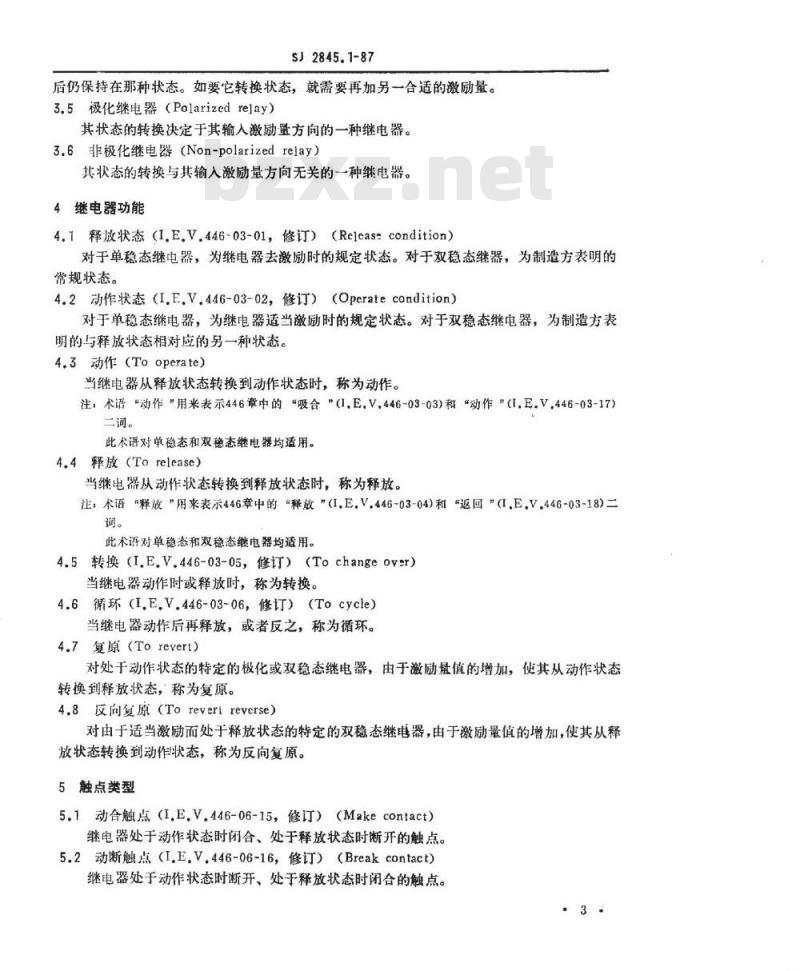

后仍保持在那种状态。如要它转换状态，就需要再加另一合适的激励量。3.5极化继电器（Polarizedrelay）其状态的转换决定于其输入激励量方向的一种继电器。3,6非极化继电器（Non-polarizedrelay）其状态的转换与其输入激励量方向无关的一种继电器。4继电器功能
4.1释放状态（I.E.V.446-o3-01，修订）（Releascondition）对于单稳态继电器，为继电器去激励时的规定状态。对于双稳态继器，为制造方表明的常规状态。
4.2动作状态（I.E.V.446-03-02，修订）（Operatecondition）对于单稳态继电器，为继电器适当激励时的规定状态。对于双稳态继电器，为制造方表明的与释放状态相对应的另一种状态。4.3动作（Tooperate）
当继电器从释放状态转换到动作状态时，称为动作。注：术语“动作\用来表示446章中的“吸合”（I.E.V.446-03-03)和“动作\（I.E.V，446-03-17）二词。
此术语对单稳态和双稳态继电器均适用。4.4释放(Torelease)
当继电器从动作状态转换到释放状态时，称为释放。注：术语“释放”用来表示446章中的“释放”（1.EV.446-03-04)和“返回”（I,E.V.446-03-18)二词。
此术语对单稳态和双稳态继电器均适用。4.5转换（I.E.V.446-03-05，修订）（Tochangeover）当继电器动作时或释放时，称为转换。4.6循环（IE.V.446-03-06，修订）（Tocycle）当继电器动作后再释放，或者反之，称为循环。4.7复原（Torevert)
对处于动作状态的特定的极化或双稳态继电器，由于激励量值的增加，使其从动作状态转换到释放状态，称为复原。
4.8反向复原（Torevertreverse）对由于适当激励而处于释放状态的特定的双稳态继电器，由于激励量值的增加，使其从释放状态转换到动作状态，称为反向复原。5触点类型
5.1动合触点（I.E，V.446-06-15，修订）（Makecontact）继电器处于动作状态时闭合、处于释放状态时断开的触点。5.2动断触点（I,E.V.446-06-16，修订）（Breakcontact)继电器处于动作状态时断开、处于释放状态时闭合的触点。.3·

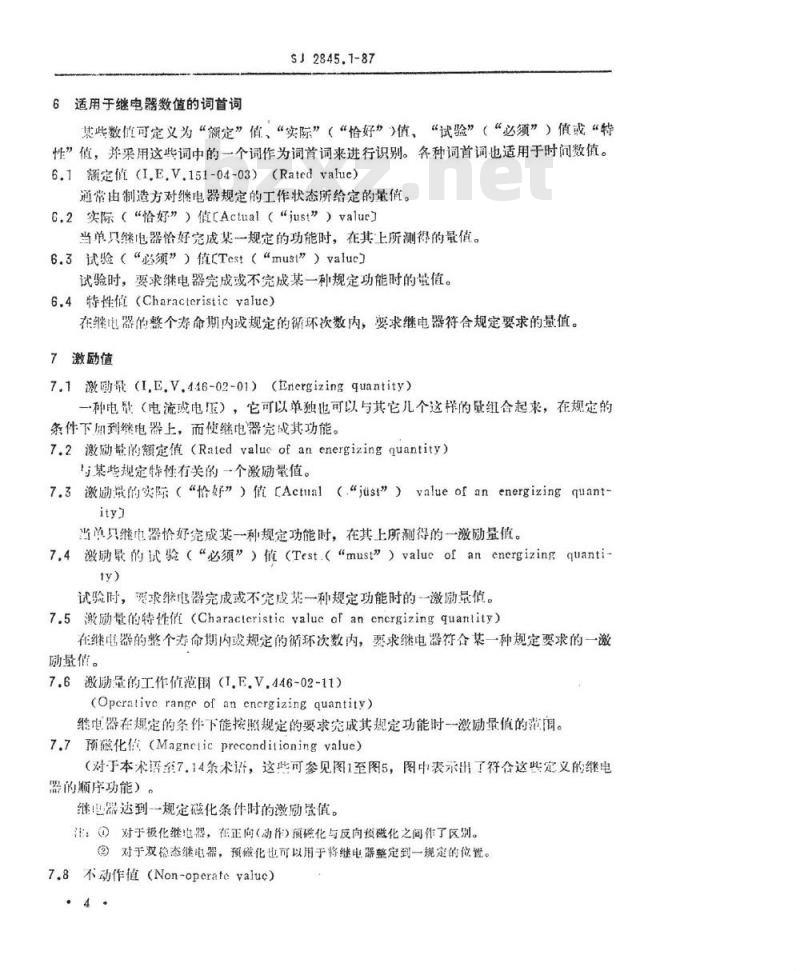

6适用于继电器数值的词首词
SJ2845.1-87
其些数值可定义为“额定”值、“实际”（“恰好”）值、“试验”（“必须”）值或“特性”值，并采用这些词中的一个词作为词首词来进行识别。各种词首词也适用于时问数值。6.1额定值（I.E.V.151-04-03）（Ratedvalue)通常由制造方对继电器规定的工作状态所给定的量值。6.2实际（“恰好”）值【Actual（“just”）alue】当单只继电器恰好完成某一规定的功能时，在其上所测得的量值。6.3试验（“必须”）值Test（“must”）value」试验时，要求继电器完成或不完成某一种规定功能时的量值。6.4特性值（Characteristicvalue）在继电器的整个寿命期内或规定的循环次数内，零求继电器符合规定要求的量值。7激励值
7.1激励量（I,E.V.446-02-01）（Energizingquantity）一种电量（电流或电压），它可以单独也可以与其它儿个这样的量组合起来，在规定的条件下加到继电器上，而使继电器完成其功能。7.2激励最的额定值（Rnted valueof anenergizingquantity）与某些规定特性有关的一个激励量值。7.3激励最的实际（“恰好”）值［Actual（“jtis”）valueofanenergizingquantityj
当单只继电器价好完成某一种规定功能时，在其上所测得的一激励量值。7.4激励的试验（“必须”）值（Test（“must”）valueof anenergizingquanti-ty)
试验时，要求继器完成或不完成某一种规定功能时的一激励量值。7.5激励量的特性值（Charactcristicvalucofanencrgizingquantity）在继电器的整个寿命期内或规定的循环次数内，要求继电器符合某一种规定要求的一激励量值。
7.6激励量的工作值范围（I.E.V.446-02-11）(Operalive range of an cncrgizing quantity)继电器在规定的条件下能按照规定的要求完成其规定功能时一激励量值的范间。7.7预磁化信（Magncticpreconditioningvalue)（对于本术语系7.14条术证，这些可参见图1至图5，图中表示出了符合这些定义的继电需的顺序功能）。
继电器送到-一规定磁化条件时的激励量值。注：①对于极化继地器，在正向（动作）预磁化与反向预磁化之间作了区别。③对于双确态继电器，预磁化也可以用于将继电器整定到一规定的位置。7.8不动作值（Non-operatevaluc）.4·
不使继电器动作的激励量值。
7.9动作值（Operatevalue）
使继电器动作的激励量值。
7.10不释放值（Non-releasevalue）不使继电器释放的激励最值。
7.11释放值（Release value)
使继电器释放的激励最值。
7.12不复原值（Non-revertvalue）SJ2845.1-87
超过其动作值的激励限值，在此值下，一特定的极化或双稳态继电器不复原。7.13反向不复原值（Reversenon-revertvalue）超过其释放值的激励量值，在此值下，一特定的双稳态继电器反间不复原。7.14反向极性值（Reversepolarityvalue）反向级性的激动量值，在此值下，单稳态极化继电器不动作。8触点电性能
8.1触点电流（Contactcurrent）继电器触点在断开之前或闭合之后所承受的电流。8.2融点电（Contactvoltage）
触点在闭合之前断开之后其闻的电压。8.3极限连续电流（I.E.V.446-06-17，修订）(Limiting continuous current)已问介的触点能够连续承受的最大电流值（如为交流，则为有效值）。8.4接触噪声（Contactnoise）
在闭合触点的可出端之闻出现的寄生电压。9触点应用类别
9.1o灿点(Category0coniact)
具有最大触点电压为30mV、最大触点电流为10mA的特性的触点。9.21类点（Catcgory1contact)
具有触点电压在30mV至60V之间、触点电流在10mA至0.1A之间的特性的触点。9.32类触点（Category2contacn)具有触点电压在5V至250V之间、触点电流在0.1A至1A之间的特性的触点。9.43炎触点（Catcgory3contact)具有触点电压在5V至600V之间、触点电流在0.1A至100A之间的特性的触点。非：一种触点可具有多于一种关别的特性。10触点机械性能
10.1触点闻随（I,E.V.446-06-06）（Contactgap）5
SJ2845.1-87
，在规定的条件下，当触点断开时在触点顶端（接触点）之间的间隙。10.2触点压力（I.E.V.446-06-07）（Contactforce）在规定的条件下，两个处于闭合状态的触点接触顶端（接触点）相互施加的压力。11与时间有关的名词术语
下列定义中的动作时间、释放时间、转换时间和桥接时间均不包括回跳时间。动作时间包括动合触点的闭合时问和动断触点的断开时间。释放时间包括动合触点的断开时间和动断触点的闭合时间。11.1动作时间（Operatetime）
对处于释放状态（初始状态）的继电器，是指在规定的条件下加规定的输入激励量（特性量）值的瞬间至输出动合触点闭合或输出动断触点断开的瞬间之间的时间间隔。注，此名词只适用于继电器只有一组输出触点或只有几组相同的输出触点面又无接触时差精度要求的情况。
11.2释放时间（Releasetime）
对处于动作状态（最终状态）的继电器，是指在规定的条件下加规定的输入激励量（特性量）的瞬间至其输出动合触点断开或输山动断触点闭合的瞬间之间的时间间隔。注：此名词只适用于继电器只有一组输出触点或只有儿组相同的输出触点而又无接触时差精度要求的情况。
11.3转换时间（Transfertime）对于一组先断后合转换触点，为两边的触点均断开时的时间间隔。11.4桥接时间（Bridgingtime）对于一组先合后断转换触点，为两边的触点均闭合时的时间间隔。11.5回跳时间（I.E.V.446-07-06）（Bouncetime）对于一组正在闭合（断开）其电路的触点，是指触点首次闭合（断开）的瞬间至触点最终闭合（断开）的瞬间之间的时间间隔。11.6达稳定闭合状态时间（Timelostableclosedcondition）指加规定的激励量值的瞬间至触点电路达到规定要求的瞬间之间的时间间隔。11.7最小的动作激励时间（Minimumtimeofoperateenergization）为保证触点电路达到规定要求而需要加额定动作值的最短持续时间。11.8接触时差（Contacttimedifference）对于具有几组相同类型触点的继电器，为其最慢触点的动作（释放）时间最大值与最快触点的动作（释放）时间最小值的差值。第二章测试方法
12概述
分规范和空自详细规范应含有表格，这些表格表明所要进行的试验项日、在每一项或每一分组试验之前和之后所要进行的测量项目及进行测试的顺序。.6
13替换方法
SJ2845.1-87
应优先采用规定的方法进行测量，但除有争议的情况外，可以采用能得出等效结果的任何其它方法。
注：“等效”是指用替换方法所测定的特性值必须在采用规定方法测量时的规定极限之内。14测量精度
详细规范中所标出的极限是真值。在计算测量结果时应考虑测量误差。为了将测量误差减至最小，可以采取通常的预防措施。15详细规范中的要求
如果总规范中与检验有关的技术要求不完全适用（由于技术上的原因或由于特殊应用的原因）于详细规范所述的继电器，则详细规范中应明确地列出对这些要求所作的各种更改。16试验的标准条件
16.1若无其它规定，所有试验均应在SJ/Z9001.1（IEC68-1）《基本环境试验规程第-部分：总则》第5.3条中规定的试验的标准大气条件下进行。即：温度：15~35℃
相对湿度：45~75%
大气压力：86~106kPa（860~1060mbar）在有争议的情况下，仲裁条件为：温度：27±1℃
相对湿度：6367%
大气压力：86106kPa（8601060mbar）［见SI/Z9001.1（IEC68-1）号标准的5.2条】。继电器处于试验的标准大气条件下的时间应足以使继电器达到热平衡。16.2若无其它规定，在本标准巾中所用的术语“交流电压”和“交流电流”是指有效值。16.3本标准中规定的任何量值均与在继电器预定使用条件之内所规定的条件有关，各种数值均可适用于稳态和动态工作。16.4若无其它规定，下列要求适用于电源及其接线方法（见IFC443《测量用稳定电源装置》。
16.4.1在2倍于试验所规定的负载下，电压或电流的工作误差不得超过5%。直流电源的峰一峰值周期和随机漂移不得超过1%。交流电源频率的工作误差不得超过1%，波形系数应在0.95至1.25之间。16.4.2下列各点（按适用情况）应接地：直流电源的负极，单相交流电源的地线，三相交流电源的中线。
16.4.3电源的接地线应连接到下列各点：被试继电器线圈的一个引出端，或被试继电器一个或多个线圈中每个线圈的一个引出端，及连接到被试继电器的每个负载的一个引出端。7
SJ2845.1-87
16.5除详细规范另有规定外，在提交试验之前，触点和（或）其它零部件均不得进行清洗或调整。
16.6当继电器进行某一项具体的试验需要安装时，应符合规定的安装方法。16.7详细规范中需要规定的条件：（1）大气条件（如果不同于16.1条中的规定）。（2）电源特性及其接线方法（如果不同于16，4条中的规定）。（3）试验前的清洗和（诚）调整（如果有要求）。（4）安装方法。
（5）这些条件所适用的试验项日（适用所有试验项口者除外）。（6）稳态或动态工作。
外观和尺寸检查
17.1应检查继电器是否符合详细规范中规定的外形图（包括漏电距离和电气间隙）要求，17.2除详细规范另有规定外，外观检查应在正常的工厂照明和视觉条件下进行。17.3外观和主要尺寸检查应作为非破坏性试验进行17.4外观检查应包括下列内容：（1）标志的正确性。
（2）引出端标志的正确性。
（3）良好的整休外观。
（4）无物理缺陷，应符详细规范中的规定。17.5经外观检查，装调质量、加工质量及表面加工均应良好。17.6如果详细规范中有规定，应摇显继电器，用听觉检否是否有松散的粒子。17.7详细规范中需要规定的条件：（1）如果需要，应检查的尺寸和公差、标志和引出端。（2）应检查的漏电距离和电气间隙及其最小值。（3）如果需要，具体的照明和（或）光学仪器。（4）如果需要，继电器的摇显方法。（5）应检查的物理性能及所要求的结果。18机械检查和称期
18.1如果需要（如触点压力，衔铁行程），机械检查方法应符合详细规范中的规定。18.2当详细规范中有规定时，应对继电器进行称量。18.3详细规范中需要规定的条作：（1）应检查的机械特性、检查方法及所要求的结果。（2）继电器的质量及公差。
19线电阻、电感、阻抗和耗
19.1线圈电阻
SJ2845.1-87
19.1.1目的：保证继电器线圈的直流电阻在规定的极限值之内。19.1.2方法：在继电器的引出端之间测量线圈电阻。测量方法应考虑到很小的温升。除详细规范另有规定外，基准温度应为20℃。19.1.3详细规范中露要规定的条件（1）线圈电阻的极限值。
（2）基准温度（如果不是20℃）。（3）导线材料的温度系数（如果不是电解铜）。（4）由于线圈电路中有电阻器、二极管等而需要采取的各种特殊预防措施。19.2线圈电感
19.2.1目的：保证继电器线谢的电感在规定的极限值之内。19.2.2方法：线圈电感应在继电器的去激励状态和额定激励状态下进行测量。继电器安装位置附近应无金属零部件。
除详细规范另有规定外，测量用交流电压应是正弦波，其频率等于激励量的额定频率。对于直流继电器，应符合详细规范的规定。采用测定时闻常数的方法测量电感龙一种允许的替换方法。当测量中在绕组上叠加直流激励量时，则应具有隔离交流与直流电路用的合适装置。19.2.3详细规范中需要规定的条件：（1）线圈电感的极限值。
（2）所加交流电源的电压。
（3）所加交流电源的频率。
（4）额定激励量值。
（5）任何替换方法（如果上述方法不适用）。19.3线圈阻抗和功耗
19.3.1目的：保证继电器线圈的阻抗在规定的极限值之内。19.3.2方法：继电器安装位置附近应无金属零部件。方法1：线圈阻抗应在继电器的去激励状态与额定激励状态下进行测量。除详细规范另有规定外，测量用交流电压应是正弦波，频率等于激励量的额定频率；对于直流继电器，应符合详细规范规定。
当测量中在绕组上叠加直流激励量时，应具有隔离交流和直流电路的合适装置。方法2：在继电器的额定激励条件下测量线圈功耗，对于线圈功耗随其可动零件的位置而变化的继电器，则在详细规范规定的激励条件下进行测量。19.3.3详细规范中需要规定的条件：(1)方法1或2。
(2)线圈阻抗或功耗的极限值。
(3)额定激励值或采用方法2时的激励量试验值。（4)方法1：所加交流电源的电压及其频率。（5）替换方法（如果上述方法不适用）。9
20介质试验
SJ2845.1-87
20.1方法：此试验应按ST/Z9073.2(IEC255-5）第五部分《电气继电器的绝缘试验》第6条中的介质试验进行，但加试验电压的引出端应符合详细规范中的规定。20.2详细规范中需要规定的条件：（1）加试验电压的引出端应从下列规定中选择：a）每组触点的各引出端（动断触点进行此试验时应断开)：（b）要求相同试验电压的所有引出端（连接在一起）与不用作电气连接的任一外露的导电件对具有一绝缘外壳的继电器，后者可用一包封继电器的金属箔来模拟（在这种情况下，此试验只作为定型试验）【见SJ/Z9073.2（IEC255-5）第5.3条】（c）各独立绕组（双绕或非双绕）的引出端（d）要求相同试验电压的所有线圈引出端（连接在一起）与所有触点引出端（连接在起)，
（e）各独立触点组的引出端。
（2）符合SI/Z9073.2（1EC255-5），表I中的各种试验电压或者额定绝缘电压及其系列。
（3）试验时间：1s或1min。
（4）最大灌电流（如果适用）。（5）各项重复试验（例如寿命试验后的最后测量）的缩减规定。这些缩减规定应与这种试验项目一起规定。
21冲击电压试验
21.1方法：冲击电压试验应按照SI/Z9073.2（IEC255-5）第8条中规定的方法进行，试验电压应加到继电器的各个部分并应符合详细规范中规定的各项细节要求。闪络仅在造成永久性损伤时才能作为一种失效的判据。在冲击电压试验之后，继电器应符合详细规范中规定的最后测量要求。
21.2详细规范中需要规定的条件：（1）冲击的次数，如不是3次正向冲击与3次负向冲击。（2）加试验电压的引出端。
（3）波形和发生器的特性，如果不同于IEC60《高压试验技术》中规定的标准雷电冲击波和（或）ST/Z9073.2（IEC255-5）所推荐的标准试验电路。（4）冲击电压的数值。
（5）证明合格所需要的试验结果和最后测量项目。22绝缘电阻
22.1方法：此试验应按SI/Z9073.2（IEC255-5）第7条中规定的绝缘电阻测量方法进行，但有关的引出端和达到稳态读数的时间（如果有要求）应符合详细规范中的规定，除详.10
SJ2845.1-87
细规范另有规定外，测量电压应为500V。22.2详细规范中需要规定的条件：（1）加试验电压的引出端应从下列规定中选择：（a）每组触点的各引出端，动断触点进行此试验时应断开，（b）要求相同试验电压的所有引出端（连接在一起）与不用作电气连接的任一外露的电件，对于具有一绝缘外壳的继电器，后者可用一包封继电器的金属箔来模似（在这种情况下，此试验只作为一种定型试验进行）【见SJ/Z9073.2（IEC255一5）第5.3条），（c）各独立绕组（双绕或非双绕）的引出端；（d）要求相同试验电压的所有线圈引出端（连接在一起）与所有触点引出端（连接在一起），
（e）各独立触点组的引出端。
（2）测量电压（如果不是500V）。（3）达到稳态读数的时间（如果有要求）。（4）各个绝缘电阻的最小值。
23接触电阻（或压降）
23.1方法：采用伏一安法在四端电桥上测量接触电阻，特别对于动态测试，应采用自动监测设备测量接触电阻。必须采用0.8kHz至2kHz之间某一频率的交流电压或按详细规范中的规定进行测量。如果规定为直流，则接触电阻应用两种极性进行测量。每一次循环应进行1次测量。
测量的类别应符合详细规范中的规定，并从下列类别中选择：（a）静态接触电阻测量是指在每次测量中，触点保持在闭合状态的时间能足以使所有瞬态消失。应进行3次测试循环。（b）动态接触电阻测量是指继电器线圈用一其频率符合详细规范规定的矩形波激励。应进行规定的循环次数，并应对每一次循环进行监测。监测应在触点达到稳定的闭合状态之后或者至少在每次动作循环的闭合部分历时的30%之后（取较迟者）开始。线圈应用额定激励量或详细规范（如有需要）规定进行激励。在测量之前不得进行预循环。
电压应在触点闭合之后施加，在触点断开之前切除。如果一继电器的触点属多种类别，则测试必须以最低类别的要求为依据。注：在寿命试验过程中，可以采用另外的方法检测接触电阻，例如在负载电流流过触点时检测被试触点之间的压降。
23.2详细规范中需要规定的条件：（1）测试电压的频率，如果不是0、8～2kHz。（2）测量类别：静态或动态工作。（3）对于动态测试，其矩形波的频率、循环次数及选通测量时间。（4）激励量值，如果不是额定值。（5）测量点。
（6）测试用触点电流，此电流应从下列数值中选取：11
