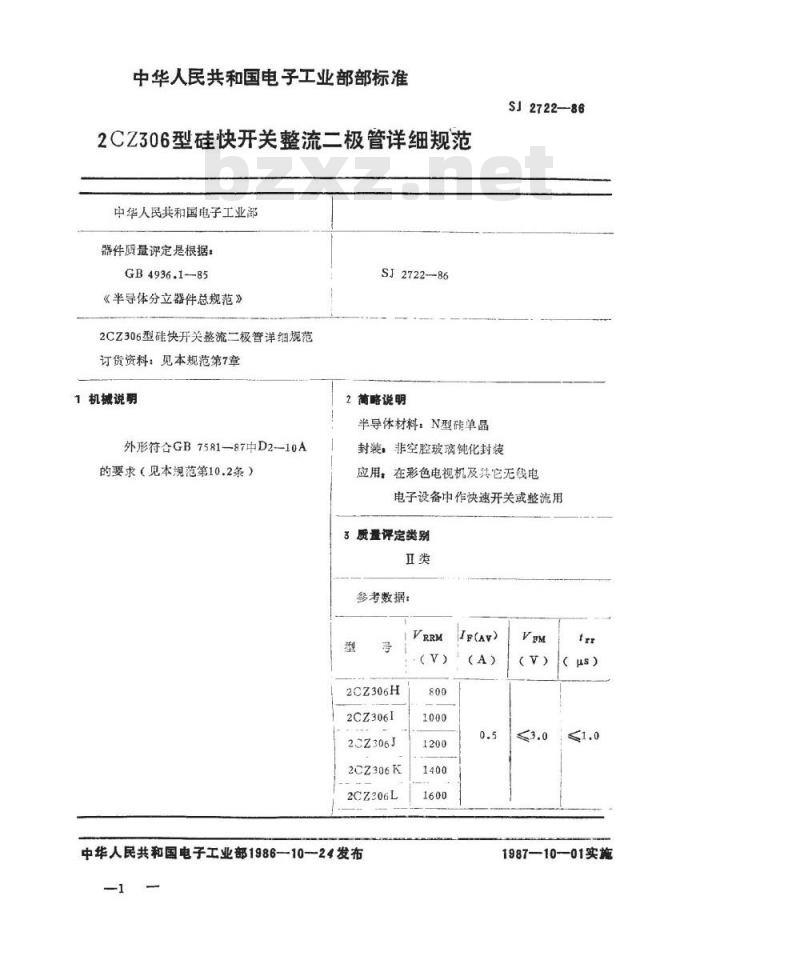

【电子行业标准(SJ)】 ２ＣＺ３０６型硅块开关整流二极管详细规范

中华人民共和国电子工业部部标准2CZ306型硅快开关整流二极管详细规范中华人民共和国电子工业部
器件质量评定是根据：
GB4936.1-85
《半导体分立器件总规范》
2CZ306型硅快开关整流二极管详细规范订货资料：见本规范第7章
1机械说明
外形符合GB7581—87中D2-10A
的要求（见本规范第10.2条）
SJ2722-86
2略说明www.bzxz.net
半导体材料：N型硅单晶
封装，非空腔玻璃钝化封装
SJ2722—86
应用：在彩色电视机及共它无线电电子设备中作快速开关或整流用3质量评定类别
参考数据：
2CZ306H
2CZ3061
22Z306J
2CZ306K
2CZ306L
中华人民共和国电子工业部1986—10-24发布1
Ip(Av）
（us)
1987—10-01实施

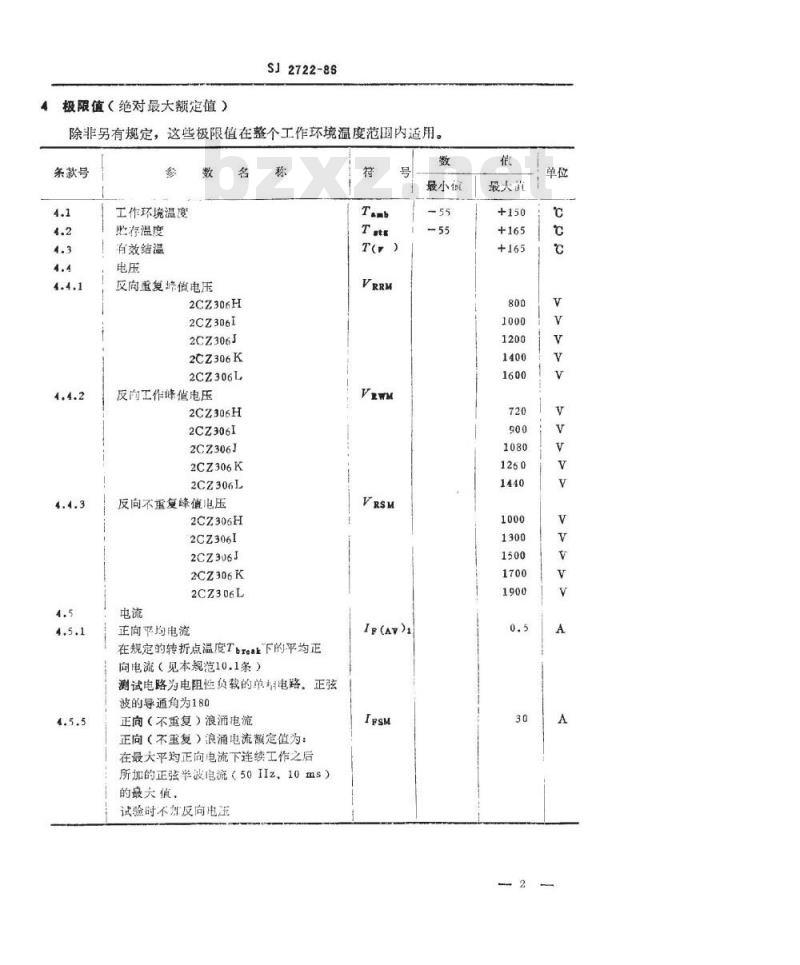

极限值（绝对最大额定值）
SJ2722-8S
除非另有规定，这些极限值在整个工作环境温度范围内适用。条款号
工作环境温度
些存温度
有效结温
反向重复峰值电压
2CZ306H
2CZ3061
2CZ306J
2CZ306K
2CZ306L
反向工作峰值电压
2CZ306H
2CZ3061
2CZ306J
2CZ306K
2CZ306L
反向不重复峰值电压
2CZ306H
2CZ3061
2CZ306J
2CZ306K
2CZ306L
正向平均电流
在规定的转折点温度Tbrea下的平均正向电流（见本规范10.1条）
测试电路为电阻性负载的单相电路。正弦波的导通角为180
正向（不重复）浪涌电流
正向（不重复）浪涌电流额定值为：在最大平灼正向电流下连续工作之后所加的正弦半波电流（50IIz、10ms）的最大值，
试验时不剂反向电压
IF(AV)
最小值
最大頭

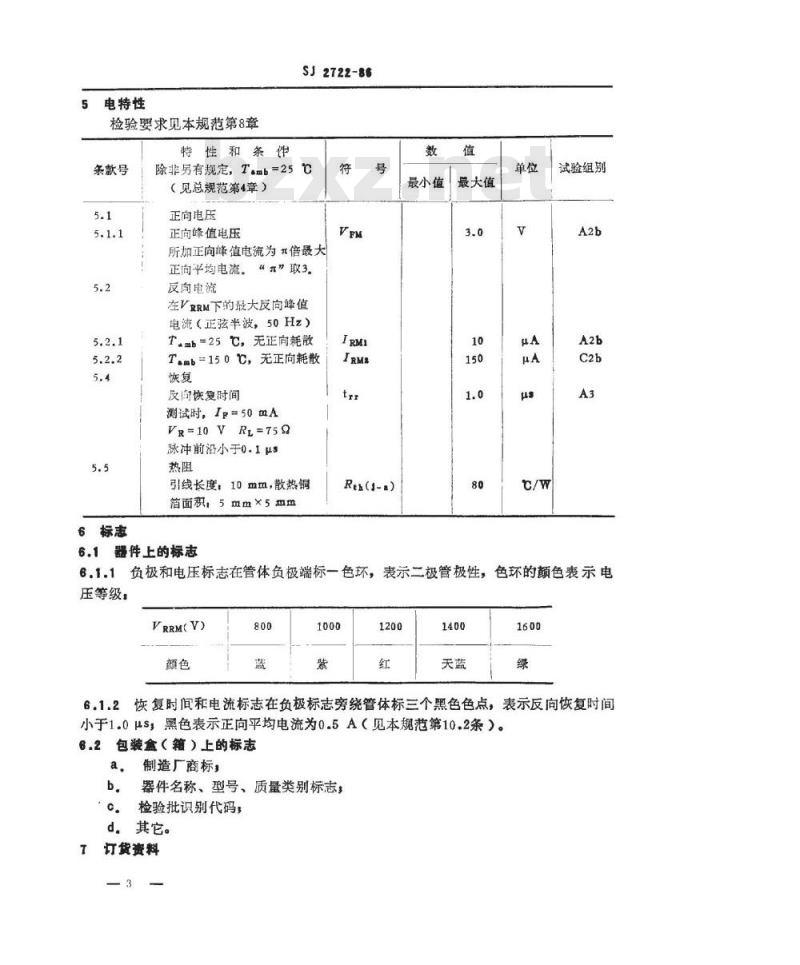

5电特性
检验要求见本规范第8章
特性和条件
条款号
6标志
SJ2722-86
除非另有规定，Tamb=25℃
（见总规范第4章）
正向电压
正向峰值电压
所加正向峰值电流为倍最大
正向平均电流。“”取3。
反向电流
在VRRM下的最大反向峰值
电流（正弦半波，50Hz）
T.mb=25℃，无正向耗散
T.mb=150℃，无正向耗散
反向恢复时间
测试时，Ip=50mA
VR=10VR=759
脉冲前沿小于0.1μs
引线长度：10mm，散热铜
箔面积，5mm×5mm
6.1器件上的标志
Rer(j-a)
最小值
最大值
试验组别
6.1.1负极和电压标志在管体负极端标一色环，表示二极管极性，色环的颜色表示电压等级：
VRRM(V)
6.1.2恢复时间和电流标志在负极标志旁绕管体标三个黑色色点，表示反向恢复时间小于1.0μs，黑色表示正向平均电流为0.5A（见本规范第10.2条）。6.2包装盒（箱）上的标志
制造厂商标，
器件名称、型号、质量类别标志，c。检验批识别代码，
d．其它。

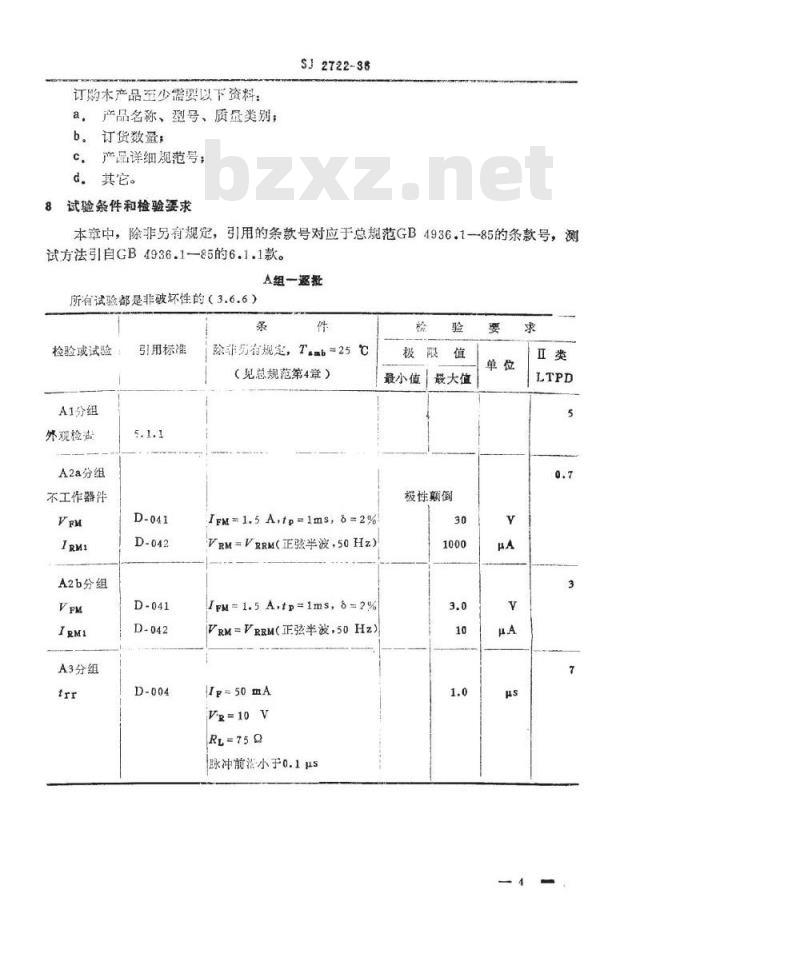

订货资料
订购本产品至少需要以下资料：a，产品名称、型号、质量类别；b。订货数量，
c.产品详细规范号；
d。其它。
试验条件和检验要求
SJ2722-88
本章中，除非另有规定，引用的条款号对应于总规范GB4936.1一85的条款号，测试方法引自GB4936.1-85的6.1.1款。A组一逐批
所有试验都是非破坏性的（3.6.6）条
检验或试验
A1分组
外观检查
A2a分组
不工作器件
A2b分组
A3分组
引用标准
除非另有规定，Tb=25℃
（见总规范第4章）
IFM=1.5A,tp=1ms,8=2%
VRM=VRRM（正弦半波，50z）
IpM=1.5A,tp=1ms,8=2%
VRM=VRRM（正弦半波，50Hz）
p=50mA
脉冲前治小于0.1μs
最小值最大值
极性颠倒
SJ2722-86

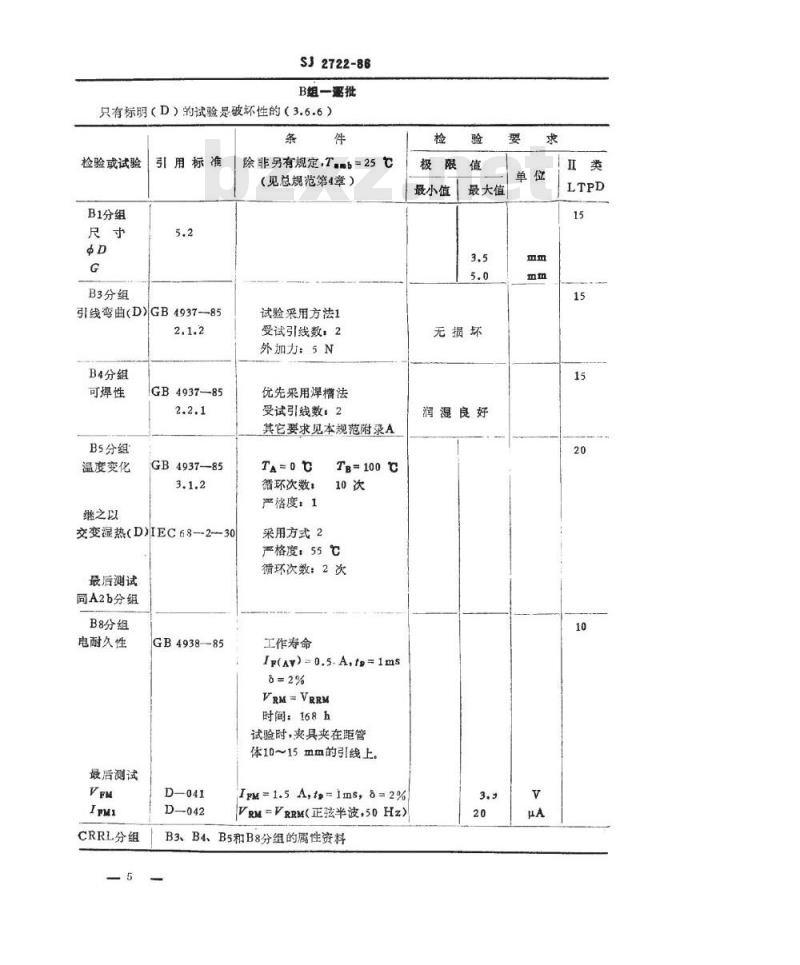

B组一逐批
只有标明（D）的试验是破坏性的（3.6.6）条
检验或试验
B1分组
B3分组
引用标准
引线弯曲（D）GB4937-85
B4分组
可捍性
B5分组
温度变化
继之以
GB4937--85
GB4937-85
交变湿热(D)IEC68-2-30
最后测试
同A2b分组
B8分组
电耐久性
GB4938--85
最后测试
CRRL分组
除非另有规定，T=25℃
（见总规范第4章）
试验采用方法1
受试引线数：2
外加力：5N
优先采用焊槽法
受试引线数：2
其它要求见本规范附录A
循环次数：
严格度：1
采用方式2
Tg=100℃
严格度：55℃
循环次数：2次
工作寿命
Ip(Av)0.5.A,to=1ms
VRM-VRRM
时间：168h
试验时，夹具夹在距管
体10~15mm的引线上。
Ipm=1.5A,t=1ms,8=2%
VRM=VRRM（正弦半波，50Hz）
B3、B4、B5和B8分组的属性资料检
最小值
最大值
无损坏
润湿良好
SJ2722-86
C组一周期
只有标明（D）的试验是破坏性的（3.6.6）条
检验或试验
C1分组
C2b分组
C2c分组
最后测试
同A26分组
引用标准
除非另有规定，Tmb=25℃
（见本规范第4章）
本规范
附录能
T.mb=150℃
VRM=VRRM（正弦半波，50Hz）
Tamb= 40 C
LPSM=30A
周波数和浪源数均为1
C4分组
耐焊接热（D）
GB4937—85
最后测试
同A2b分组
CT分组
交变湿热D)IEC68—2-30
最后测试
同B8分组
C8分组
电耐久性
最后测试
同B8分组
C9分组
高温爬存（D）
最后测试
B8分组
GB4938—85
GB4937—85
C11分组
标志耐久性GB4937-85
CRRL分组
采用方法1A
采用方式2
严籍度：55℃
循环次数：6次
工作寿命
时简不少于1000h
其它条件同B8分组
Tstg=165℃
时间不少于100h
试验采用方法2
溶液：100%兰氯乙烯
检验要求
最小值
最大值
见GB4937—85
C4、C5、C7、C8、C9和C11分组的属性资料单
D组检验（不适用）
10附加资料
电流降额曲线
Jear)ca>
10.2外形图
恢复时间和电流标志
SJ2722-86
159Tam6(C)
电流降额曲线
负极和电压标志
单位：mm
最小值
标称值
图2外形图
最大值
A.1加速老化
SJ2722-86
附景A
可焊性试验的补充要求
（补充件）
对于在器件制成后，又进行沾锡（或镀锡）的器件，需做加速老化。其条件是：100℃水蒸汽中置放1小时。
A.2试验方法
a。优先采用焊槽法。
b．必要时，可采用润湿称量法。按国家标准GB2423.32-85《电工电子产品基本环境试验规程润湿称量法的可焊试验方法》进行。润湿过程，按使用非活性焊剂时，在3秒钟内达到理论润湿的35%。附录B
正向（不重复）浪涌电流测试方法（补充件）
B.1目的
在规定条件下，验证二极管正向（不重复）浪涌电流的额定值。正向（不重复）浪涌电流测试电原理图如下：B.2电路图
B.3电路说明和要求
8.3.1电路说明
电路图
P1为测试通过被测二极管正向平均电流的仪表P2为峰值读数仪表或示波器等
为被测二极管。
为取样电阻。
为正向平均电流的调定电阻。
R2为浪涌电流的调定电阻。
S为控制器。
SJ2722-86
G1为向被测管提供正向平均电流的电源。G2为向被测管提供正向浪涌电流的电源。B.3.2电路要求
流过被测管的正向平均电流应与正向浪涌电流相位一致（见图B2）I(A)
图B2IrsM与I的相位示意图
IFS-正向浪涌电流
IPM正向峰值电流
B.4测试步骤
将G1和G2两电源都调至零。
将被测管按其极性标志插入测试台的管座，并检查环境温度。调节G1和R1，使P1上测得的正向平均电流达到规定值。调节G2和R2，使P2上测得的峰值电压达到规定值，此时正向浪涌电流也达到规定值。
开启控制器，按B.5规定的条件对被测管施加正向浪涌电流。根据试验后的测试来验证被测管承受正向浪涌电流额定值的能力。B.5规定条件
正向浪涌电流的数值，
每次浪涌的周波数、浪涌次数和重复率，环境温度，
试验后测试项目、极限值、测试条件。9
附加说明：
国内型号
SJ2722-86
附录C
国内外型号参考对照表
（参考件）
2CZ306H
2CZ3061
2CZ306K
2CZ306L
本标准由中国电子技术标准化研究所提出。本标准由天津第三半导体器件厂负责起草。国外型号
本标准主要起草人：王思平、孙志昌、黄宗芬、李新华。-10
