【电子行业标准(SJ)】 ２ＣＺ３０７型硅快开关整流二极管详细规范

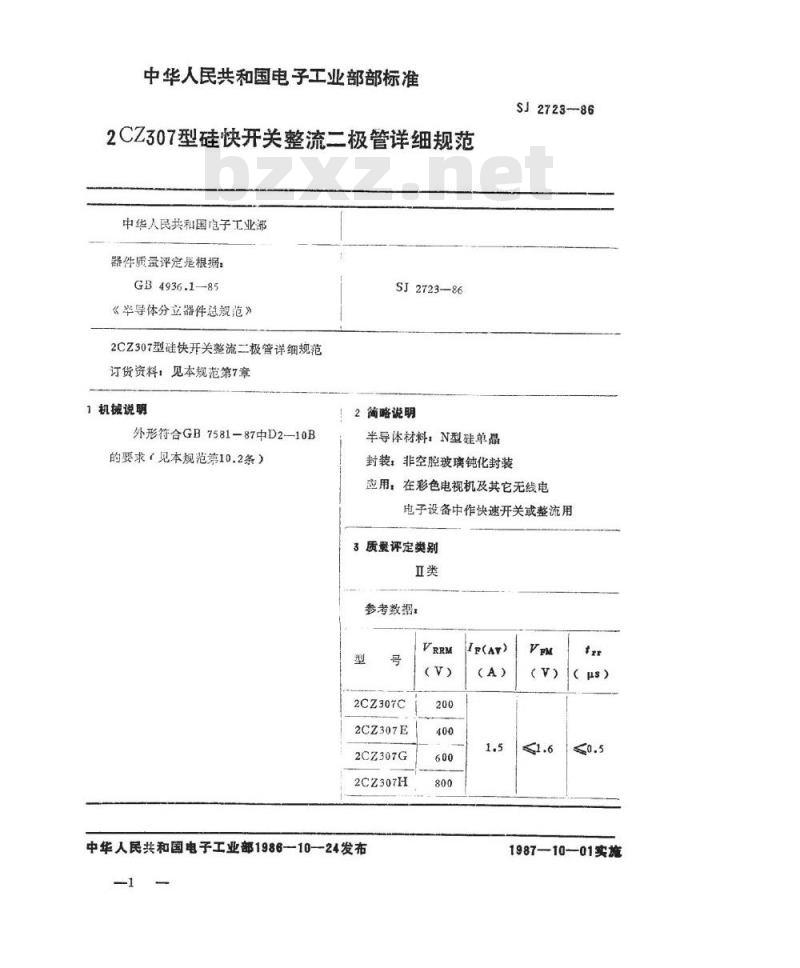

中华人民共和国电子工业部部标准2CZ307型硅快开关整流二极管详细规范中华人民共和国电子工业部
器件质量评定是根据：
GB4936.1—85
《半导体分立器件总规范》
2CZ307型硅快开关整流二极管详细规范订货资料：见本规范第7章
1机械说明
外形符合GB7581-87中D2-—10B
的要求（见本规范第10.2条）
SJ2723-86
2简略说明
半导体材料：N型硅单晶
SJ2723-86
封装：非空腔玻璃钝化封装
应用：在彩色电视机及其它无线电电子设备中作快速开关或整流用3质费评定类别
参考数据：
2CZ307C
2CZ307E
2C7307G
2CZ307H
中华人民共和国电子工业部1986—10—24发布1
1987—10-01实施

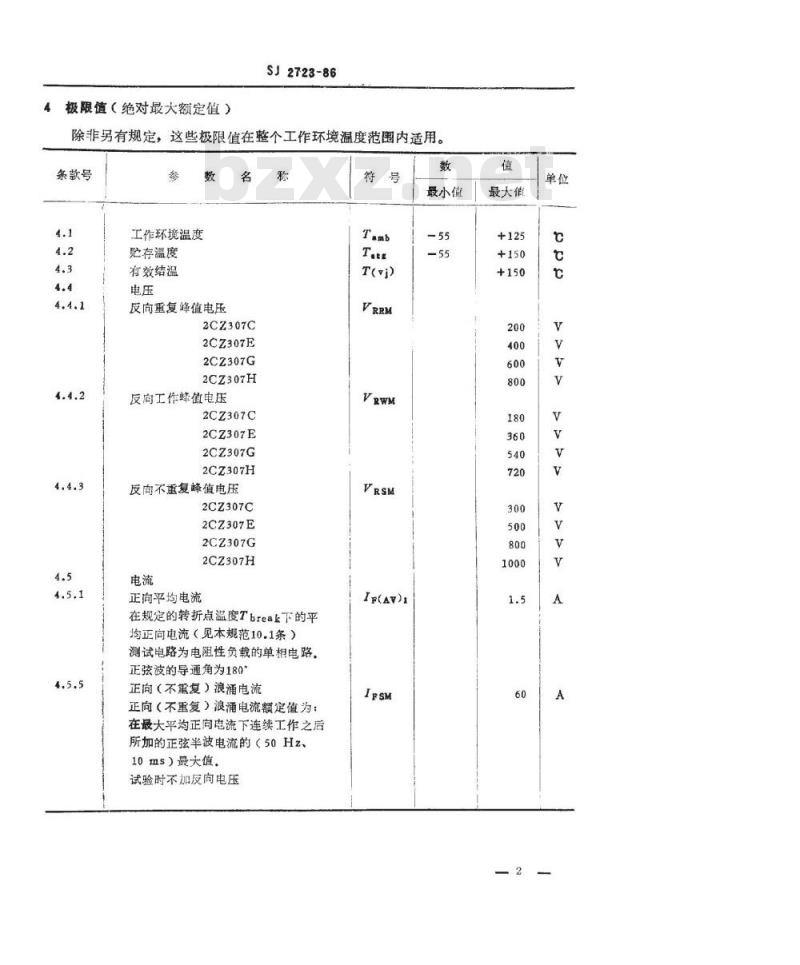

极限值（绝对最大额定值）
SJ2723-86
除非另有规定，这些极限值在整个工作环境温度范围内适用。条款号
工作环境温度
贮存温度
有效结温
反向重复峰值电压
2CZ307C
2CZ307E
2CZ307G
2CZ307H
反向工作蜂值电压
2CZ307C
2CZ307E
2CZ307G
2CZ307H
反向不重复峰值电压
2CZ307C
2CZ307E
2CZ307G
2CZ307H
正向平均电流
在规定的转折点温度Tbreak下的平均正向电流（见本规范10.1条）测试电路为电阻性负载的单相电路。正弦波的导通角为180°
正向（不重复）浪源电流
正向（不重复）浪涌电流额定值为：在最大平均正向电流下连续工作之后所加的正弦半波电流的（50Hz、10ms）最大值。
试验时不加反向电压
IP(AV)I
最小值
最大值

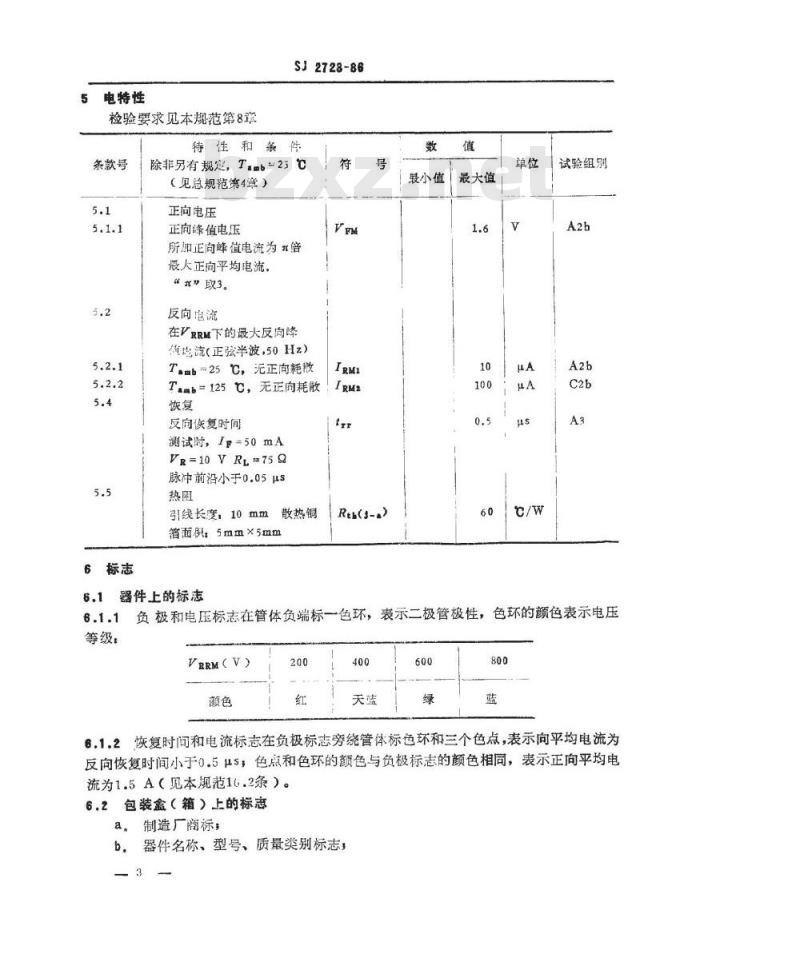

电特性
检验要求见本规范第8率
SJ2723-86
特性和条件
除非另有规定，T.mb2℃
条款号
（见总规范第4章）
6标志
正向电压
正向峰值电压
所加正向峰值电流为元培
最人正向平均电流
“”取3。
反向电流
在VRM下的最大反向峰
德电流（正弦半波，50Hz）
Tmb-25℃，无正向耗散
Tamb=125，无正向耗散
反向恢复时间
测试时，Ig=50mA
VR=10VRL=752
脉冲前沿小于0.05μs
引线长度，10mm
散热铜
箱面乱，5mm×5mm
Rei(s-a)
最小值
最大值
试验组别
6.1器件上的标志
6.1.1负极和电压标志在管体负端标一色环，表示二极管极性，色环的颜色表示电压
等级：
VRRM(V)
6.1.2恢复时问和电流标志在负极标志旁绕管体标色环和三个色点，表示向平均电流为反向恢复时间小于0.5μS，色点和色环的颜色与负极标志的颜色相同，表示正向平均电流为1.5A（见本规范1G.2条）。6.2包装盒（箱）上的标忘
制造厂商标，
器件名称、型号、质量类别标志，b.
c检验批识别代码；
d，其它。
了订货资料
订购本产品至少需要以下资料
SJ2725-86
a，产品名称、型号、质量类别
b。订货数量，
c.产品详细规范号
d。其它。

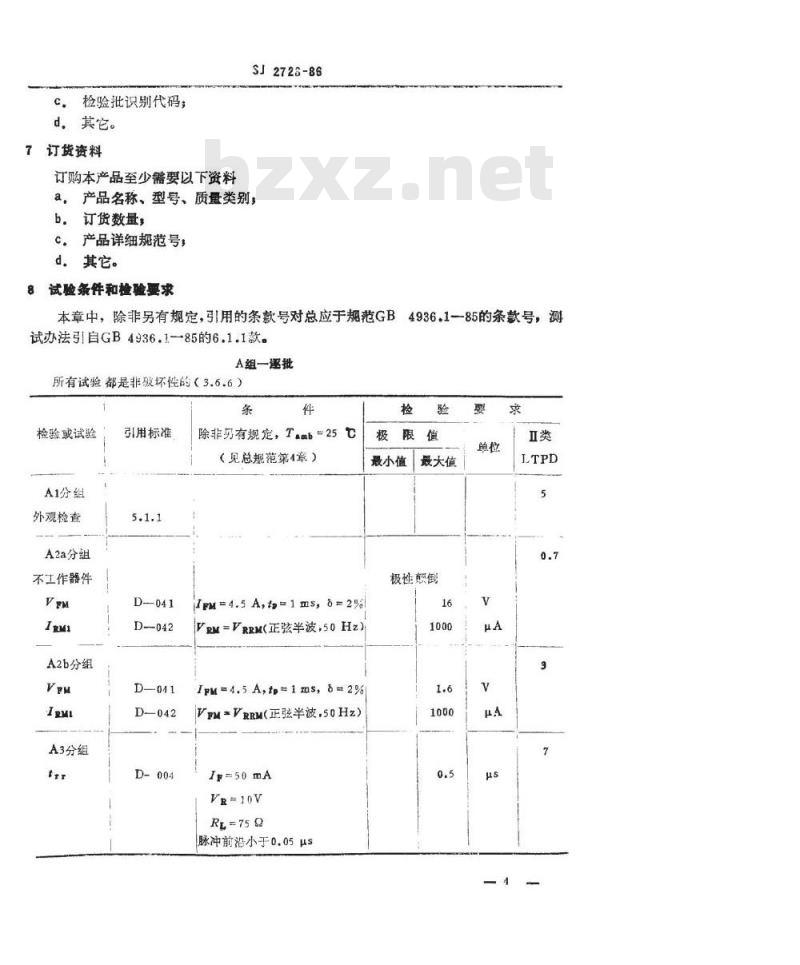

8试验条件和检验要求
本章中，除非另有规定，引用的条款号对总应于规范GB4936.1一85的条款号，测试办法引自GB4936.1一85的6.1.1款。A组一逐批
所有试验都是非破坏性的（3.6.6）条
检验或试验
A1分组
外观检查
A2a分组
不工作器件
A2b分组
A3分组
引用标准
除非另有规定，Tamb=25
（见总规范第4章）
Ipm=4.5A,t-1ms,8=2%
VRM=VRRM（正弦半波，50Hz）
Ipm=4.5A,tp=1ms,8=2%
VFM-VRRM（正弦半波.50Hz）
Ip=50mA
RE=75Q
脉冲前沿小于0.05us
最小值
最大值
极性颠倒
SJ2723-86

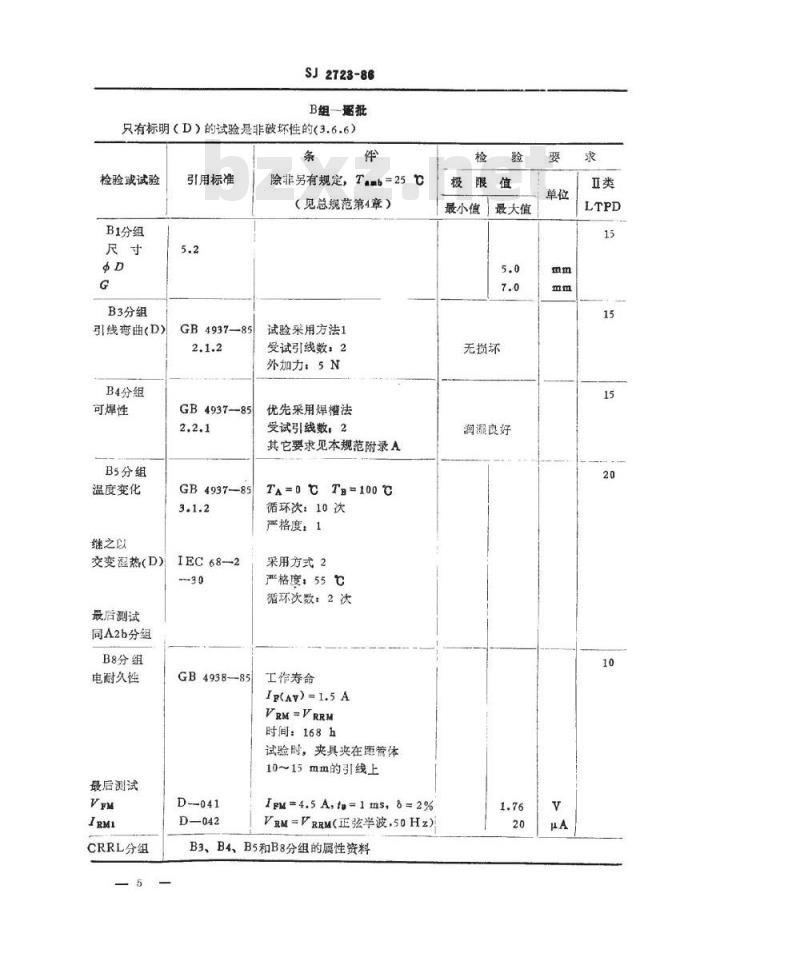

B组一逐批
只有标明（D）的试验是非破坏性的（3.6.6）条
检验或试验
B1分组
B3分组
引线弯曲(D)
B4分组
可焊性
B5分组
温度变化
继之以
交变湿热(D)
最后测试
同A2b分组
B8分组
电耐久性
最后测试
CRRL分组
引用标准
GB4937-85
GB4937—85
GB4937—85
IEC68-2
GB4938—85
D—042
除非另有规定，Tamb=25℃
（见总规范第4章）
试验采用方法1
受试引线数：2
外加力：5N
优先采用焊槽法bzxz.net
受试引线数，2
其它要求见本规范附录A
TA=℃TH=100℃
循环次：10次
严格度：1
采用方式2
严格度：55℃
循环次数：2次
工作寿命
IP(AV) = 1.5 A
VRM =VRRM
时间：168h
试验时，夹具在距管体
10~15mm的引线上
IpM=4.5A,tg=1ms,8=2%
VRM=VRRM（正弦半波，50Hz)
B3、B4、B5和B8分组的属性资料检
最小值
最大值
无损坏
润混良好
SJ2723-86
C组一周期
只有标明（D）的试验是破坏性的（3.6.6）条
检验或试验
C1分组
C2b分组
C2C分组
最后测试
筒A2b分组
C4分组
耐辉接热(D)
最后测试
同A2b分组
C7分组
交变湿热(D)
最后溉试
筒B8分组
C8分组
电耐久性
最后测试
局B8分组
C9分组
高温必存(D)
最后测试
商B8分组
C11分组
标志耐久性
CRRL分组
引用标准
本规范
附录B
除非另有规定，T.=25℃
（见总规范第4章）
Tam=125 ℃
VRM=VRRM（正弦半波，50Hz）
Tamb=40C
7SM=60A
周波数和浪涌数均为1
GB4937—85
IEC68-2-
GB4938--85
GB4937—85
GB4937—85
采用方法1A
采用方式2
严格度：55
循环决数，6次
工作寿命
时间不少于1000h
其它条件同B8分组
To=150C
时间不少于100h
试验采用方法2
溶液：100%兰氯乙烯
最小值最大值
见GB4937--85
C4、C5、C7、C8、C9和C11分组的属性资料婴
D短检验（不适用）
10附加资料
10.1电流降额曲线
IF(AY)A?
10.2外形图
SJ2728-88
Tamt()
电流降额曲线
恢复时间电流标惠
最小值
标称值
外形图
负投租电压标志
单位：nm
最大值
A.1加速老化
SJ2723-86
附录A
可焊性试验的补充要求
（补充件）
对于在器件制成后，又进行沾锡（或镀锡）的器件，需做加速老化。其条件是：100℃水蒸汽中置放1小时。
A.2试验方法
a。优先采用焊槽法。
*b，必要时，可采用润混称量法。按国家标准GB2423.32一85《电工电子产品基本环境试验规程润湿称量法的可焊性试验方法》进行。润湿过程，按使用非活性焊齐时，在3秒钟内达到理论润湿力的35%。附聚B
正向（不重复）浪涌电流测试方法（补充件）
B.1日的
在规定条件下验证二极管正向（不重复）浪涌电流的额定值。B.2电路图正向（不重复）浪涌电流测试电原理图如下：RI
B.3电路说明和要求
B.3.1电路说明
图B1电路图
为测试通过被测二极管正向平均电流的仪表P2为峰值读数仪表或示波器等
为被测二极管。
为取样电阻。
为正向平均电流调定电阻。
为浪涌电流的调定电阻。
为控制器。
SJ2723—86
为向被测管提供正向平均电流的电源。G2为向被测管提供正向浪涌电流的电源。B.3.2电路要求
流过被测管的正向平均电流应与正向浪涌电流相位一致（见图B2）I(A)
t(℃)
图B2IrSM与Igx的相位示意图
IFSM—正向浪涌电流
IPM—正向峰值电流
B.4测试步骤
将G1和G2两电源都调至零
将被测管按其极性标志插入测试台的管座，并检查环境温度。调节G1和R1，使P1上测得的正向平均电流达到规定值。调节G2和R2，使P2上测得的峰值电压达到规定值，此时正向浪涌电流也达到规定值。
开启控制器，按B.5规定的条件对被测管施加正向浪涌电流。根据试验后的测试来验证被测管承受正向浪涌电流额定值的能力。B.5规定条件
正向浪涌电流的数值；
每次浪涌的周波数、浪涌次数和重复率，环境温度，
试验后测试项目、极限值、测试条件。9
谢加说明
国内型号
2CZ307C
2CZ307E
2CZ307G
2CZ307H
SJ2723—86
内外型号参考对照表
（参考件）
本标准由中国电子技术标准化研究所提出。本标准由天津第三半导体器件厂负资起草。国外型号
本标准主要起草人：王思平、孙志昌、黄宗芬、李新华。-10
