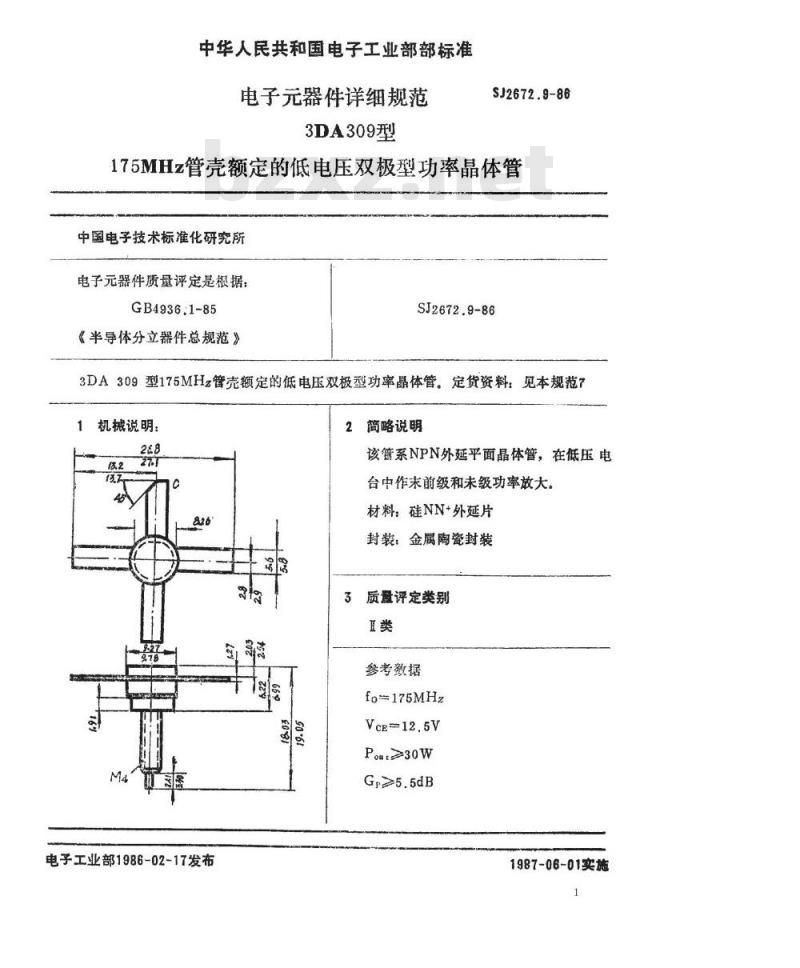

中华人民共和国电子工业部部标准电子元器件详细规范
3DA309型
SJ2672.9-86
175MHz管壳额定的低电压双极型功率晶体管中国电子技术标准化研究所
电子元器件质量评定是根据：
GB4936:1-85
《半导体分立器件总规范》
SJ2672.9-86
3DA309型175MHz管壳额定的低电压双极型功率晶体管。定货资料：见本规范71机械说明：
电子工业部1986-02-17发布
2简略说明
该管系NPN外延平面晶体管，在低压电台中作末前级和未级功率放大。材料：硅NN+外延片
封装：金属陶瓷封装
质盘评定类别
参考数据
fo-175MHz
VcE-12.5V
Pout>30W
Gp≥5.5dB
1987-06-01实施
SJ2672.9-86

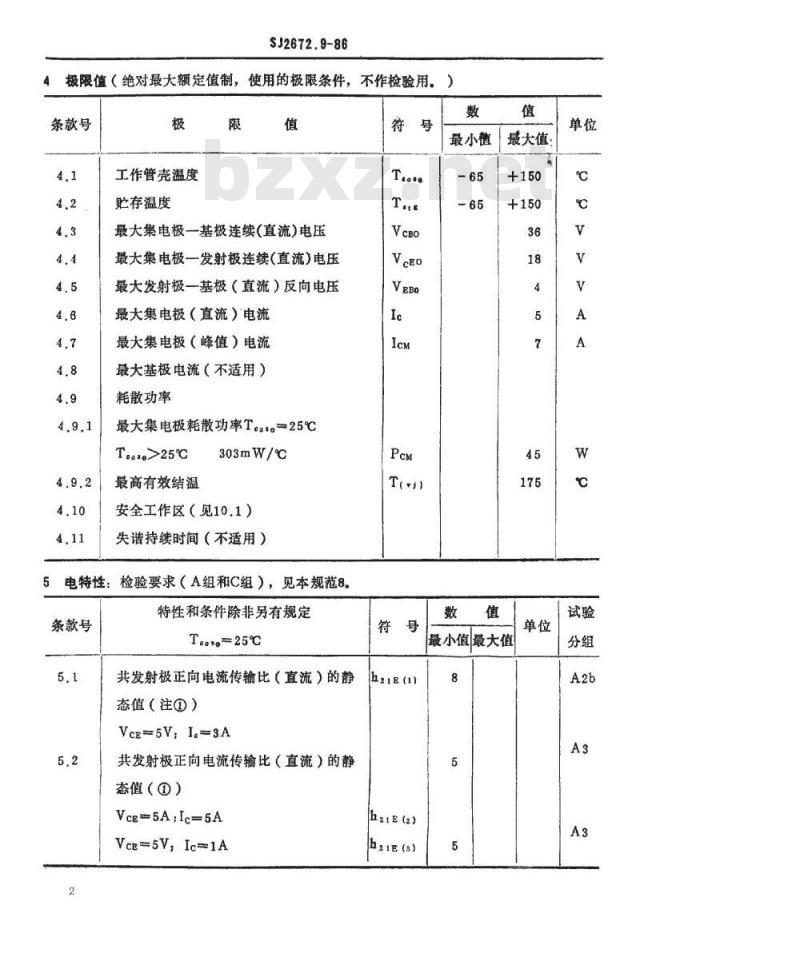

极限值（绝对最大额定值制，使用的极限条件，不作检验用，）条款号
工作管壳温度
贮存温度
最大集电极一基极连续(直流)电压最大集电极一发射极连续(直流)电压最大发射极一基极（直流）反向电压最大集电极（直流）电流
最大集电极（峰值）电流
最大基极电流（不适用）
耗散功率
最大集电极耗散功率T。a*=25℃T.a>25℃
最高有效结温
303mW/℃
安全工作区（见10.1）
失请持续时间（不适用）
电特性：检验要求（A组和C组），见本规范8.5
条款号
特性和条件除非另有规定
T..-25℃
共发射极正向电流传输比（直流）的静态值（注①）
VcE-5V:I。-3A
共发射极正向电流传输比（直流）的静态值（①）
Vce-5A,Ic=5A
Vce=5V,Ic=1A
最小道
最大值：
最小值最大值
hziE()
h21E(2)
h21E(s)
条款号
SJ2672.9-86
特性和条件除非另有规定
Tai.-25℃

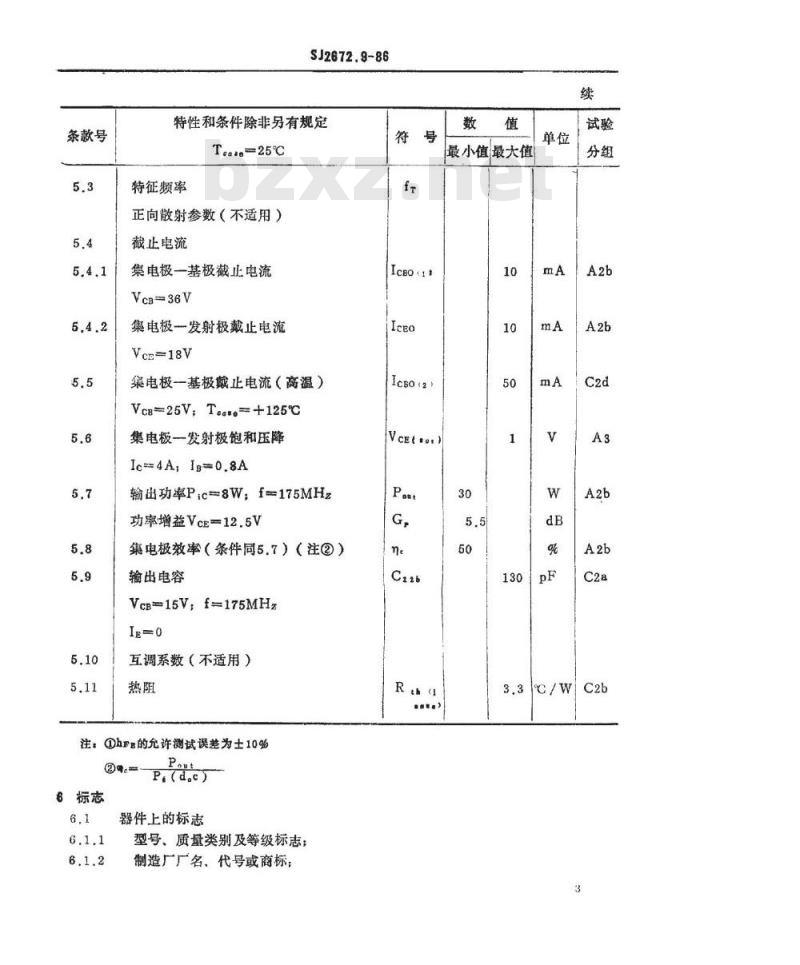

特征频率
正向散射参数（不适用）
截止电流
集电极一基极截止电流
Vca-36V
集电极一发射极戴止电流
Ven=18V
集电极一基极戴止电流（高温）VcB-25V,T*-+125℃
集电板一发射极饱和压降
Ic=4A,Ig=0.8A
输出功率Pic8W；f=175MHz
功率增益VcE=12.5V
集电极效率（条件同5.7）（注②）输出电容
Vce-15V.f-175MHz
互调系数（不适用）
注：①hF的允许测试误差为士10%Poy
6标志
器件上的标志
型号、质量类别及等级标志；
制造厂厂名、代号或商标：
Ic80(2)
VcEteot)
最小值最大值
6.1.3检验批识别代码；
6.1.4认证合格标志（适用时）。6.2包装箱上的标志
6.2.1重复器件上的标志；
SJ2672.9-86
6.2.2按GB191-73《包装储运指示标志》标上“防湿”等标志：6.2.3特殊供货时，标上“协议”编号。7定货资料
7.1型号：
7.2本详细规范号：

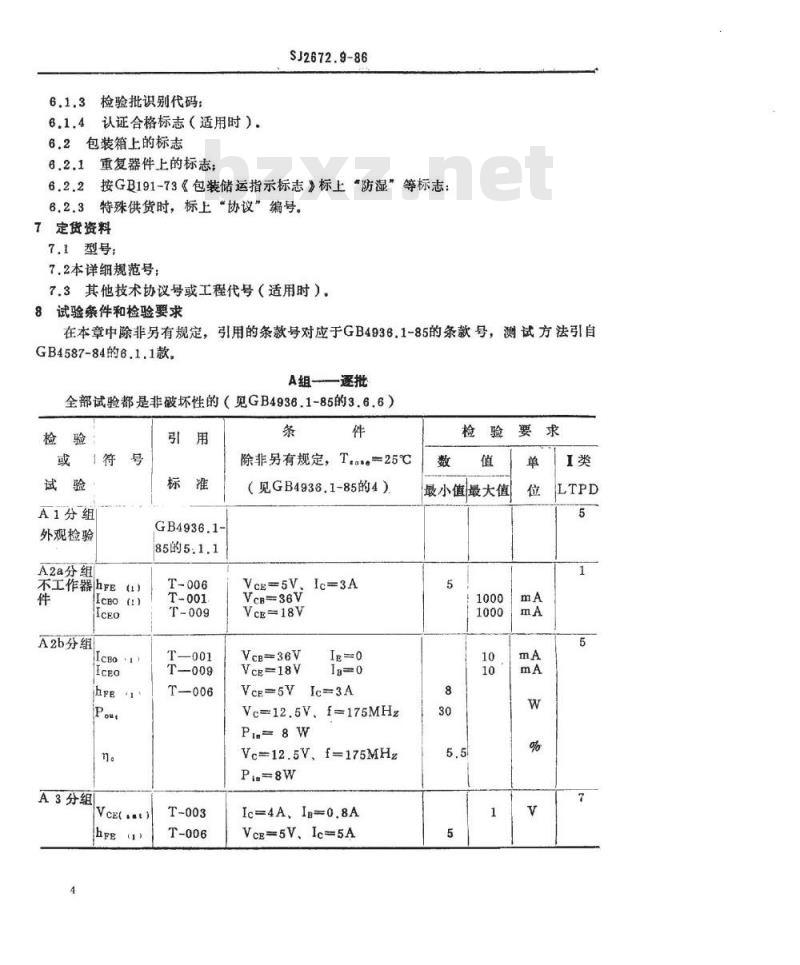

7.3其他技术协议号或工程代号（适用时）。8试验条件和检验要求
在本章中除非另有规定，引用的条款号对应于GB4936.1-85的条款号，测试方法引自GB4587-84的6,1.1款，
A组—逐批
全部试验都是非破坏性的（见GB4936.1-85的3.6.6）检验
或符号
A1分组
外观检验
A2a分组
不工作器hFE（）
IcBO（n)
A2b分组
A3分组
GB4936.1-
85的5.1.1
T—001
T—009
除非另有规定，T...。—25℃
（见GB4936.1-85的4）
VcE-5V.Ic-3A
VcB-36V
VcE=18V
Ven=36V
Vce=18V
VcE-5V Ic-3A
Vc-12.5V.f=175MHz
Vc-12.5V.f=175MHz
Ic=4A，Ig-0.8A
VcE-5V.Ic-5AbZxz.net
最小值最大值
B1分组
B3分组
引线弯曲
B4分组
可焊性
B5分组
温度快速
继之以
最后测试
SJ2672.9-86

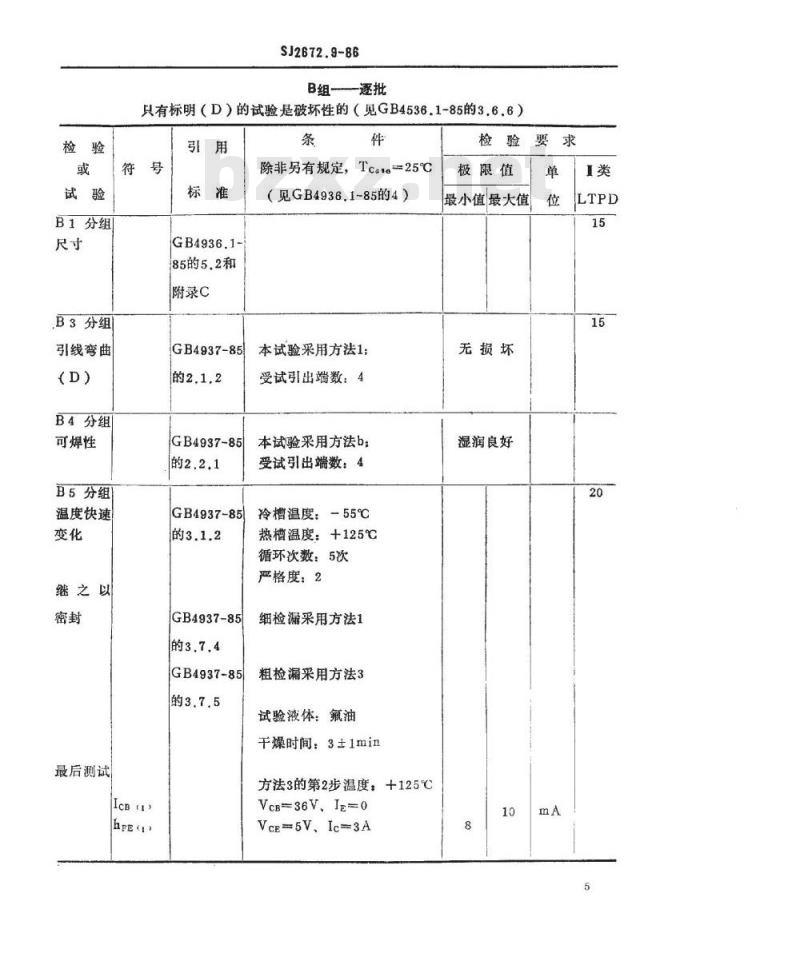

B组—逐批
只有标明（D）的试验是破坏性的（见GB4536.1-85的3.6.6）引用
GB4936.1-
85的5.2和
附录C
GB4937-85
GB4937-85
GB4937-85
GB4937-85
GB4937-85
除非另有规定，Tcas=25℃
（见GB4936.1-85的4）
本试验采用方法1：
受试引出端数：4
本试验采用方法b
受试引出端数：4
冷槽温度：-55℃
热槽温度：+125℃
循环次数：5次
严格度：2
细检漏采用方法1
粗检漏采用方法3
试验液体：氟油
干燥时间：3±1min
方法3的第2步温度：+125℃
VcB-36V,Ie-0
VcE=5V、Ic-3A
极限值
最小值最大值
无损坏
湿润良好
B8分组
电耐久性
最后测试
B9分组
高温贮存
最后测试
CRRL分
GB4938-85
GB4937-85
SJ2672.9-86
除非另有规定，Tca。-25℃
（见GB4936.1-85的4）
时间：168h
Vce=12.5V、Pc=30W
Tc=+75℃
Vcn=38V、Iz=0
Vce-5V、Ic=3A
T...=+150℃
时间：168h
同B8分组
B3、B4、D5、B8、B9分组的属性资料C组—周期
续上表
检验要求
极限值
最小值最大值
只有标明（D）的试验是破坏性的（见GB4936.1-85的3.6.6）检验
C1分组
C2a分组
GB4936.1-
85的5.2和
附录C
除非另有规定，Tcase25℃
（见GB4936.1-85的4）
Vcn=15V、f=175MH
检验要
极限值
最小值最大值
C2b分组
CBO（1）
C2d分组
C3分组
转矩(D)
C4分组
耐焊接热
最后测试
C6分组
GB4937-85
GB4937-85
GB4937-85
SJ2672.9-86
除非另有规定，Tcase=25℃
（见GB4936.1-85的4）
Vcn=25V、
T....+125℃
严格度：1
试本验采用方法1A
浸润时间：10±1，
恢复时间：30min
（周期为6个月）
VcB=36V
Vee-5V.Ic- 3 A
本试验采用程序B4
振动方向：X、Y、Z
安装方法：引线和本体
同时固定
频率范圈：100~2000Hz
加速度：196m/s2（20g）
时间：3个方向、各进行4次循
环，每次85mjn
续上表
检验量
极限值
最小值最大值
继之以
恒定加速
最后测试
IcBon）
C8分组
电耐久性
最后测试
IcBO<1)
hFE(1)
C9分组
高温贮存
最后测试
CRRL分
GB4937-85
GB4938-85
GB4937-85
SJ2672.9-86
除非另有规定T。25℃
（见GB4936.1-85的4）
严格度：196000m/s2
（20000g）
加速度轴和方向：X、Y方向、
Y方向为管脚向内
同C4分组
时间：1000h
Vce-12.5V、Pc-30W
Tc=+75℃
同B8分组
T..=+150℃.
时间：1000h
同B8分组
极限值
最小值最大值
C3、C6和C9分组的属性资料、C8分组前后的测试数据9D组鉴定批准试验
续上表
D组试验每2年至少进行一次，项目为电耐久性试验，试验时间至少为3000h。可以用任一批C8分组的样管，将时间由1000h延长到3000h。本试验不作为验收依据。10附加资料（非检验用）
10.1特性曲线：
制造厂至少应给出下列特性曲线（典型值）8
PonnVc曲线：
Pout~Pin曲线；
CabVcB曲线；
Ic~Vce曲线。
图中：
SJ2672.9-86
输出功率Pout的测试电路和要求G
151x86
C1电容量为4~33pF；
C2电容量为5~56pF：
C3电容量为5~56pF
C4电容量为5~56pF
C5电容量为0.01μF
C6电容量为3300pF
C7电容量为100pF，
C8电容量为100TpF
L1电感量材料为漆包线、线径为1.2mm、外径为8mm、函数为7.5；L2电感量材料为漆包线、线径为1.2mm，外径为8mm、匝数为11；L3电感量材料为漆包线、线径为0.6mm、外径为4mm、匝数为2.5；LALB、Lc微带介质板衬底材料为聚四氟乙烯、相对介电常数er=2.55、厚度为1.5mm；
La长度为151mm，宽度为8.6mm：L：长度为9.8mm；宽度为8.2mm；9
国内型号
3DA301
3DA302
3DA303
3DA304
3DA305
3DA306
3DA307
3DA308
3DA309
附加说明：
SJ2672-86
附录A
国内外产品型号对照表
（参考件）
国外型号
无对照国外样管
2N4427
2N5589
2SC1176
2N5995
2N5590
MRF215
无对照国外样管
2N6083
本标准由电子工业部标准化研究所提出本标准由北京电子管厂负资起草。10
