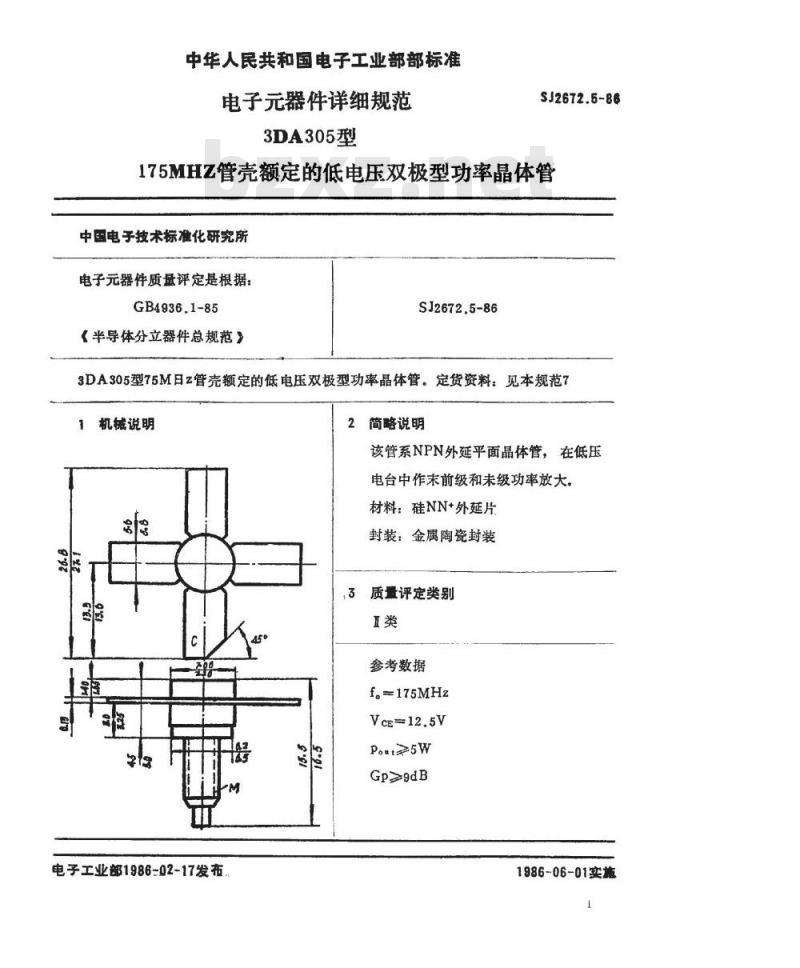

【电子行业标准(SJ)】 电子器件详细规范 ３ＤＡ３０５型１７５ＭＨｚ管壳额定的低电压双极型功率晶体管

中华人民共和国电子工业部部标准电子元器件详细规范
3DA305型
SJ2672.5-86
175MHZ管壳额定的低电压双极型功率晶体管中国电子技术标准化研究所
电子元器件质评定是根据
GB4936.1-85
《半导体分立器件总规范》
SJ2672.5-86
3DA305型75M日z管壳额定的低电压双极型功率晶体管。定货资料：见本规范71机械说明
电子工业部1986-02-17发布
简略说明
该管系NPN外延平面晶体管，在低压电台中作末前级和未级功率放大。材料：硅NN+外延片
封装：金属陶瓷封装
质量评定类别
参考数据
f-175MHz
Vce=12.5V
Pont>5W
Gp≥9dB
1986-06-01实施
SJ2672.5-86

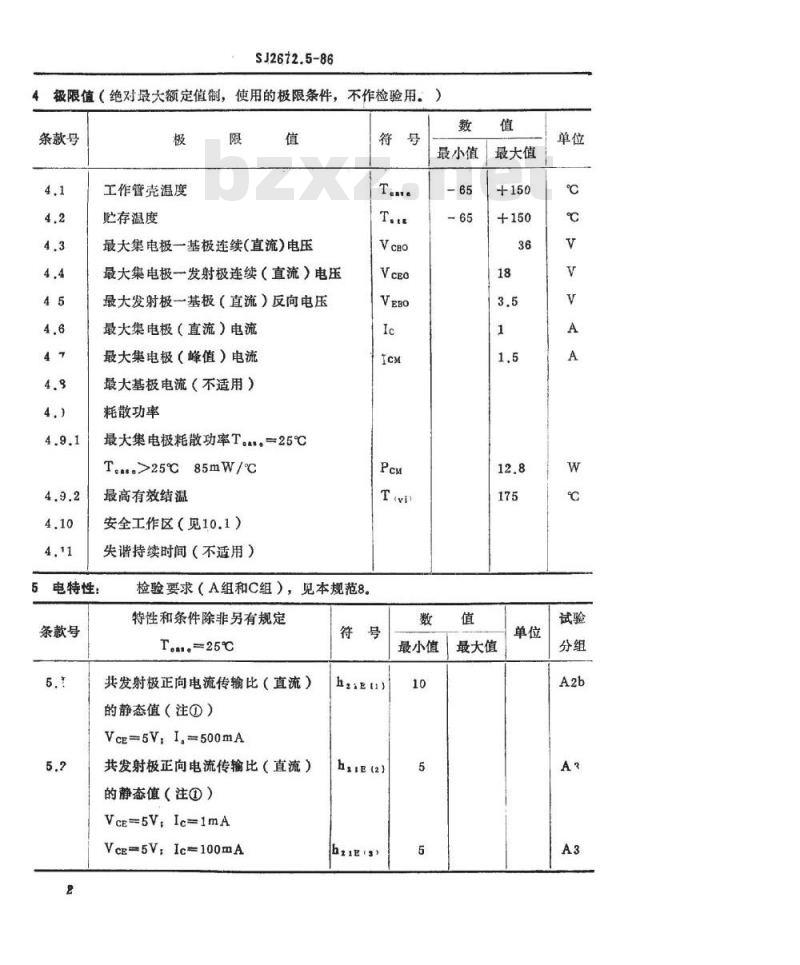

4极限值（绝对最大额定值制，使用的极限条件，，不作检验用。
条款号
电特性：
条款号
工作管壳温度
贮存温度
最大集电极一基极连续（直流）电压最大集电极一发射极连续（直流）电压最大发射极一基极（直流）反向电压最大集电极（直流）电流
最大集电极（峰值）电流
最大基极电流（不适用）
耗散功率
最大集电极耗散功率T。。一25℃T....>25℃85mW/℃
最高有效结温
安全工作区（见10.1）
失谐持续时间（不适用）
检验要求（A组和C组），见本规范8。特性和条件除非另有规定
共发射极正向电流传输比（直流）的静态值（注①）
Vce=5V.I,=500mA
共发射极正向电流传输比（直流）的静态值（注①）
Vce=5V,Ic=1mA
Vce=-5V:Ic-100mA
hzieu)
h,IE(2)
hze(s)
最小值
最小值
最大值
最大值
条款号
SJ2672.5-86

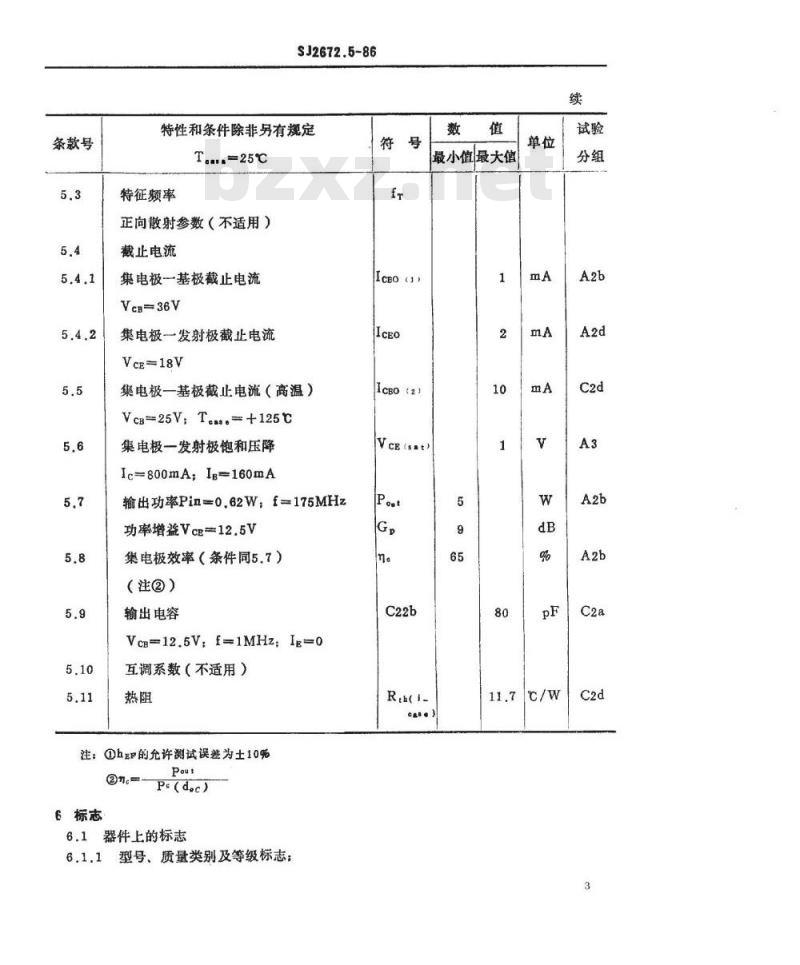

特性和条件除非另有规定
T..-25℃
特征频率
正向散射参数（不适用）
截止电流
集电极一基极截止电流
VeB36V
集电极一发射极截止电流
Vee=-18V
集电极一基极截止电流（高温）Vcs-25V:T....+125c
集电极一发射极饱和压降
Ic=800mA:Ig=160mA
输出功率Pin=0.62W，f=175MHz
功率增益Vce=12.5V
集电极效率（条件同5.7）
（注②）
输出电容
Vc-12.5V,f=1MHz;Ig=0免费标准bzxz.net
互调系数（不适用）
注：①hEF的允许测试误差为士10%n.
6标志
6.1器件上的标志
6.1.1型号、质量类别及等级标志；符
IcBO（2)
VcE(sat)
最小值最大值

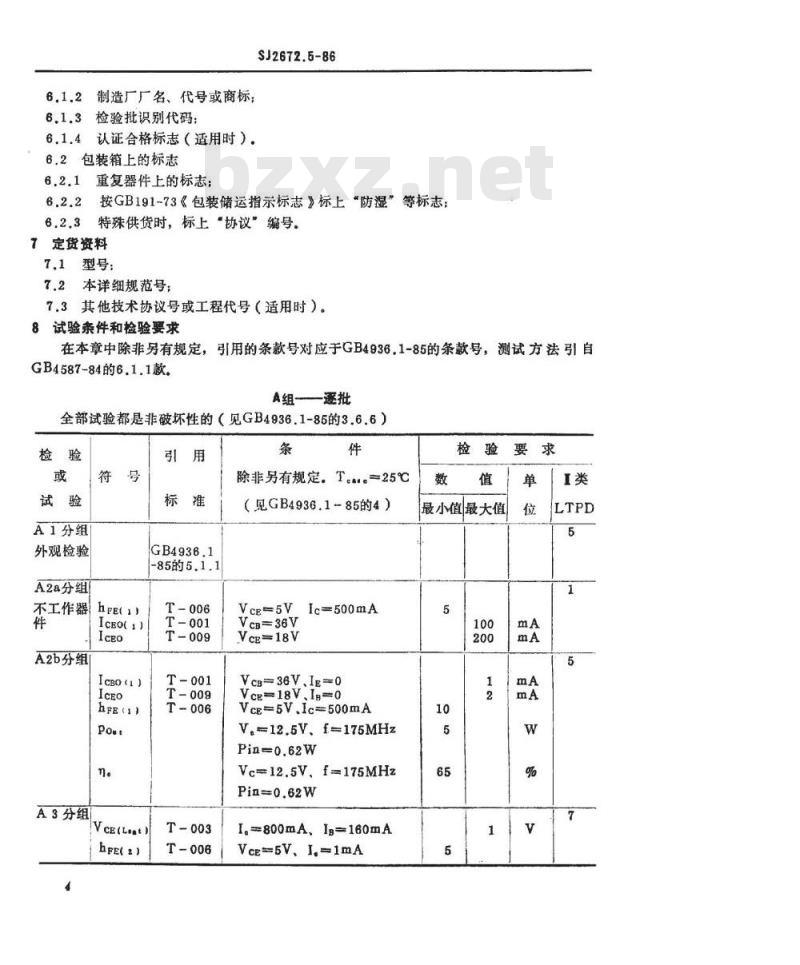

6,1.2制造厂厂名、代号或商标；检验批识别代码：
6.1.4认证合格标志（适用时）
6.2包装箱上的标志
重复器件上的标志：
SJ2672.5-86
按GB191-73《包装储运指示标志》标上“防湿”等标志：6.2.3
特殊供货时，标上“协议”编号。7定货资料
7.1型号：
7.2本详细规范号；
7.3其他技术协议号或工程代号（适用时）。8试验条件和检验要求
在本章中除非另有规定，引用的条款号对应于GB4936，1-85的条款号，测试方法引自GB4587-84的6.1.1款。
A组—逐批
全部试验都是非破坏性的（见GB4936.1-85的3.6.6）检验
A1分组
外观检验
A2a分组
A3分组
VcE(Lt)
hpE( 2)
不工作器
heeti)
IcEO()
A2b分组
IcBou)
-85的5.1.1
除非另有规定。T。=25℃
（见GB4936.1-85的4）
Vce-5V.Ic=500mA
VcB=36V
Vce=18V
Vc-36V,IE=0
Vce=18V,Ig-0
VcE=5V.Ic500mA
V.12.5V.f175MHz
Pin-0.62W
Vc-12.5V.f=175MHz
Pin=0.62W
I.=800mA.Ig=160mA
Vce=-5V, I,-1mA
最小值最大值
SJ2672.5-86

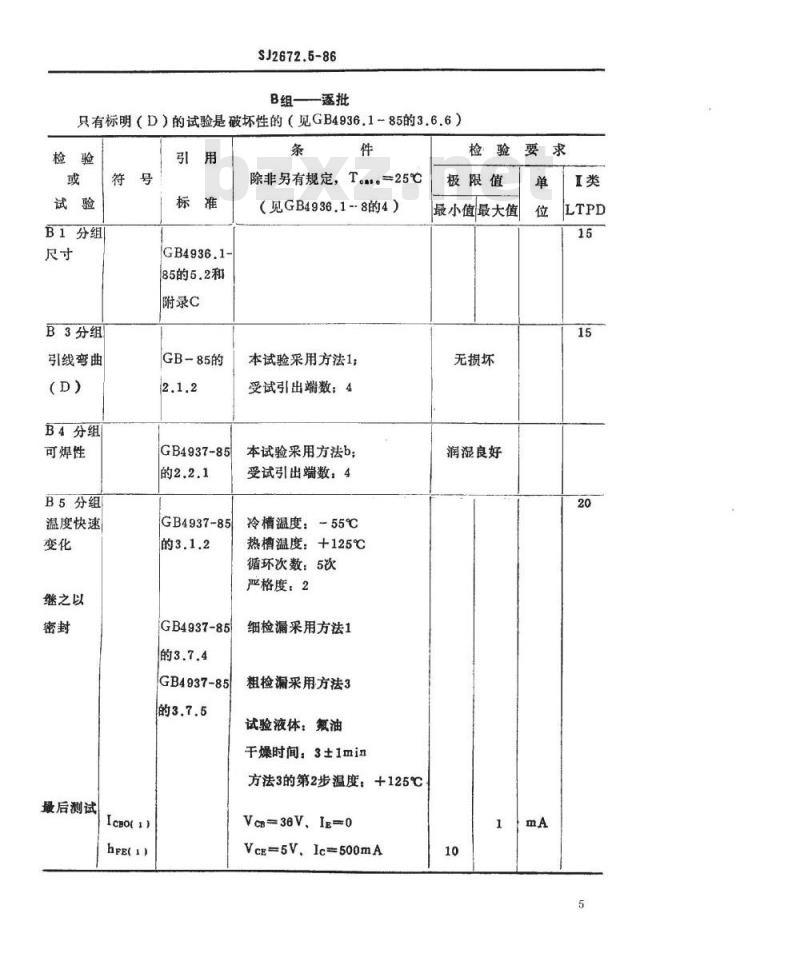

一逐批
只有标明（D）的试验是破坏性的（见GB4936.185的3.6.6）检验
B1分组
B3分组
引线弯曲
B4分组
可焊性
B5分组
温度快速
继之以
最后测试
IcBot)
GB4936.1-
85的5.2和
附录C
GB-85的
GB4937-85
GB4937-85
GB4937-85
GB4937-85
除非另有规定，T..=25℃
（见GB4936.1-8的4）
本试验采用方法1：
受试引出端数；4
本试验采用方法b：
受试引出端数：4
冷槽温度：-55℃
热槽温度：+125℃
循环次数：5次
严格度：2
细检漏采用方法1
粗检漏采用方法3
试验液体：氟油
干燥时间：3±1min
方法3的第2步温度，+125℃
Vcn-36V、Ig=0
Vce-5V.Ic500mA
极限值
最小值最大值
无损坏
润湿良好
18分组
电耐久性
最后测试
B9分组
高温贮存
最后测试
GRBL分
GB4938-85
GB4937-85
SJ2672.5-86
除非另有规定，T。—25℃
（见GB4936-85的4）
时间：168h
Vce-12.5V、Pc=8.5W
Tc=+75℃
VcB=36V、Ig=0
Vce5V.Ic-500mA
T..=+150℃
时间：168h
同B8分组
B3、B4、B5、B8、B9分组的属性资料一周期
C组一
极限值
最小值最大值
只有标明（D）的试验是破坏性的（见GB4936.1-86的3.6.6）检验
c1分组
-85的5.2和
附录C
除非另有规定，T。.。25℃
（见GB4936.1-85的4）
极限值
续上表
最小值最大值
C2a分组
C2b分组
IcBO(2)
C2d分组
C3分组
转矩(D)
C4分组
耐焊接热
最后测试
C6分组
IcBotn
GB4937-85
GB4937-85
GB4937-85
SJ2672.5-86
除非另有规定。T。a*。=25℃
（见GB4936.1-85的4）
Vc=12.5V.f-1MHz
Vcn=36V
T。*=+125℃
严格度：1
本试验采用方法1A
浸润时间：10士1s
恢复时间30min
（周期为6个月）
VcB=36V
VcE-5V.Ic-500mA
本试验采用程序B4
振动方向：X、Y、Z
安装方法，引线和本体
同时固定
频率范围：100~2000Hz
加速度，196m/s2（20g）
极限值
最小值最大值
续上表
继之以
恒定加速
最后测试
GB4937-85
IcBon)
C8分组
电耐久性
最后测试
IcBo()
C9分组
高温贮存
最后测试
CRRL分
GB4938-85
GB4937-85
SJ2672.5-86
除非另有规定，T....=25℃
（见GB4936.1-85的4）
时间：3个方向、各进行4次
循环、每次8.5min
严格度：196000m/s，
续上表
检验要求
极限值
最小值最大值
（20000g）
加速度轴和方向：X、Y方
向、Y方向为管脚向内
同C4分组
过间：1000h
Vce-12.5V、Pc=8.5W
Tc=+75℃
同B8分组
T.=+150℃
时间：1000h
同B8分组
C3、C6和C9分组的属性资料、C8分组前后的测试数据单
鉴定批准试验
9D组—
D组试验每2年至少进行一次，项目为电耐久性试验，试验时间至少为3000h。可以用任一批C8分组的样管，将时间由1000h延长到3000h本试验不作为验收依据。8
10附加资料（非检验用）
10.1特性曲线：
SJ2672.5-86
制造厂至少应给出下列特性曲线（曲型值）Pout~V.曲线：
Pontpin曲线：
C22b~VcB曲线；
f.~Vce曲线。
10.2输出功率P。的测试电路和要求45
图中：
130×6
C1电容量为3~33p号
C2电容量为5~47pF
C3电容量为5~47pF；
C4电容量为5~47pF：
C5电容量为0.01uF
C6电容量为3300pF
C7电容量为100pF；
C8电容量为100pF：
L1、12电感量材料为漆包线、线径为1mm、外径为6mm、质数为8；L3电感量材料为漆包线、线径为0.6mm、外径为4mm、匝数为1.5；San
LA、LB、Lc微带介质板衬底材料为聚四氟乙烯、相对介电常数81=2.55、厚度为1.5mm;
La长度为156mm；宽度为6mm；
L长度为78mm；宽度为6mm；
Lc长度为18mm；宽度为6mm，
附加说明：
本标准由电子工业部标准化研究所提出。本标准由北京电子管厂负责起草。9
