【电子行业标准(SJ)】 纵横制用户交换机安装验收规则

中华人民共和国电子工业部部标准SJ2671-86
纵横制用户交换机安装验收规则1986—02—26发布
198610—01实施
中华人民共和国电子工业部

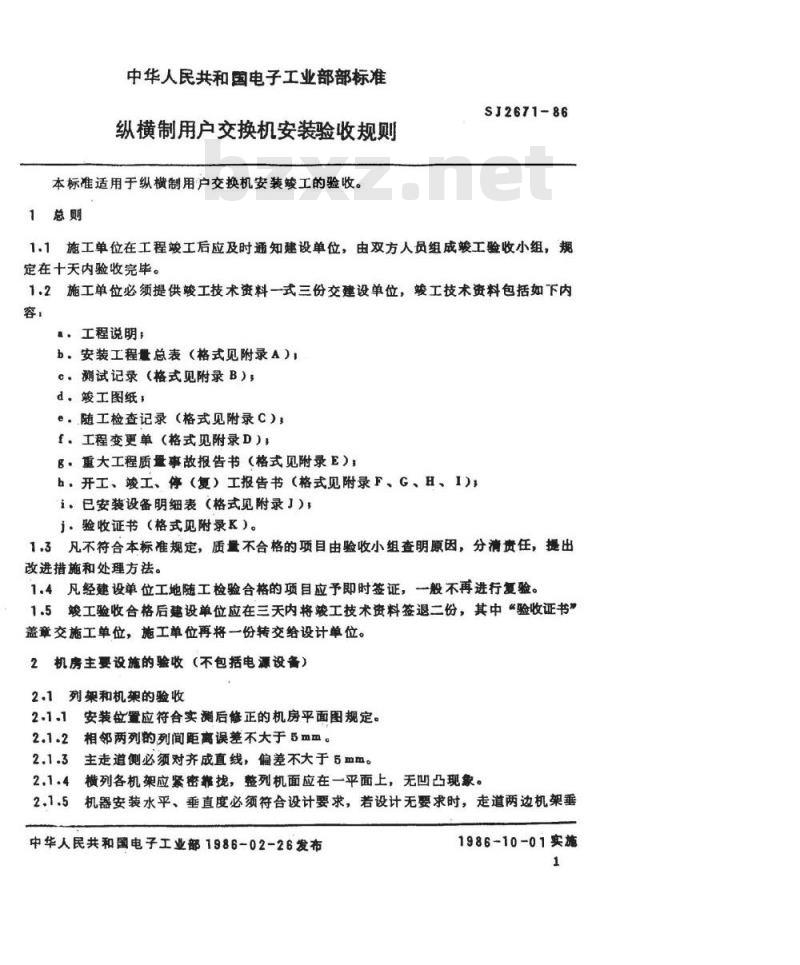

中华人民共和国电子工业部部标准纵横制用户交换机安装验收规则本标准适用于纵横制用户交换机安装竣工的验收。1总则
SJ2671-86
1.1施工单位在工程工后应及时通知建设单位，由双方人员组成骏工验收小组，规定在十天内验收完毕。
1.2施工单位必须提供工技术资料一式三份交建设单位，竣工技术资料包括如下内容，
、工程说明；
b·安装工程量总表（格式见附录A）：C.试记录（格式见附录B），
d，峻工图纸，
e，随工检查记录（格式见附录C）f、工程变更单（格式见附录D）g·重大工程质量事故报告书（格式见附录E）：h.开工、峻工、停（复）工报告书（格式见附录F、G、H、I）i已安装设备明细表（格式见附录J）j.验收证书（格式见附录K）。
1.3凡不符合本标准规定，质量不合格的项目由验收小组查明原因，分清责任，提出改进措施和处理方法。
1.4凡经建设单位工地随工检验合格的项目应予即时签证，一般不再进行复验。1.5峻工验收合格后建设单位应在三天内将工技术资料签退二份，其中“验收证书”盖章交施工单位，施工单位再将一份转交给设计单位。2机房主要设施的验收（不包括电源设备）2.1列架和机架的验收
2.1.1安装位置应符合实测后修正的机房平面图规定。2.1.2相邻两列的列间距离误差不大于5mm。2.1.3主走道侧必须对齐成直线，偏差不大于5mm。2.1.4横列各机架应紧密靠拢，整列机面应在一平面上，无凹凸现象。2.1.5机器安装水平、垂直度必须符合设计要求，若设计无要求时，走道两边机架垂中华人民共和国电子工业部1986-02-26发布1986-10-01实施

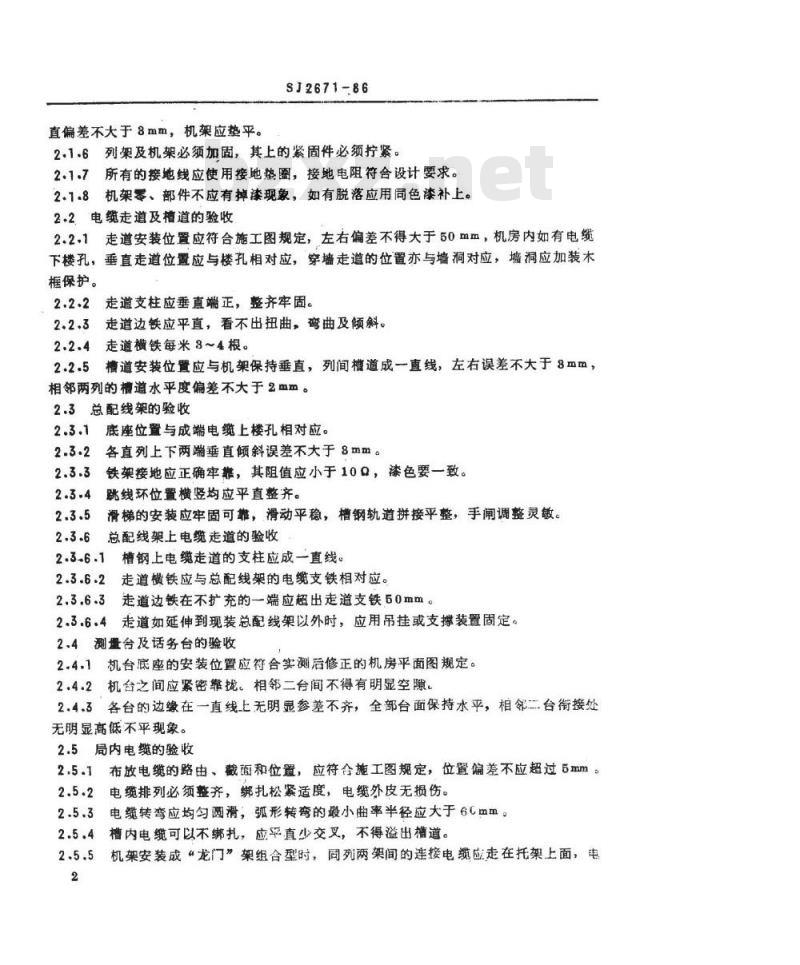

直偏差不大于8mm，机架应垫平。SJ2671-86
2.1.6列架及机架必须加固，其上的紧固件必须拧紧。2.1.7所有的接地线应使用接地垫圈，接地电阻符合设计要求。2.1.8机架零、部件不应有掉漆现象，如有脱落应用同色漆补上。2.2电缆走道及槽道的验收免费标准bzxz.net
2.2.1走道安装位置应符合施工图规定，左右偏差不得大于50mm，机房内如有电缆下楼孔，垂直走道位置应与楼孔相对应，穿墙走道的位置亦与墙洞对应，墙洞应加装木框保护。
2走道支柱应垂直端正，整齐牢固。2.2.2
2.2.3走道边铁应平直，看不出扭曲，弯曲及倾斜。2.2.4走道横铁每米8~4根。
2.2.5槽道安装位置应与机架保持垂直，列间槽道成一直线，左右误差不大于8mm，相邻两列的槽道水平度偏差不大于2mm。2.3总配线架的验收
2.3.1底座位置与成端电缆上楼孔相对应。2各直列上下两端垂直倾斜误差不大于8mm。2.3.2
2.3.3铁架接地应正确牢靠，其阻值应小于10Q，漆色要一致。跨线环位置横竖均应平直整齐。2.3.4
2.3.5滑梯的安装应牢固可靠，滑动平稳，槽钢轨道拼接平整，手闸调整灵敏。6总配线架上电缆走道的验收
槽钢上电缆走道的支柱应成一直线。2.3.6.2
走道横铁应与总配线架的电缆支铁相对应。走道边铁在不扩充的一端应超出走道支铁50mm。2.3.6.4走道如延伸到现装总配线架以外时，应用吊挂或支撑装置固定。2.4测量台及话务台的验收
2.4.1机台底座的安装位置应符合实测后修正的机房平面图规定。2.4.2机台之间应紧密靠拢。相邻二台间不得有明显空隙。2.4.3各台的边缘在一直线上无明显参差不齐，全部台面保持水平，相邻二台衔接处无明显高低不平现象。
2.5局内电缆的验收
2.5.1布放电缆的路由、截面和位置，应符含施工图规定，位置偏差不应超过5mm。2电缆排列必须整齐，绑扎松紧适度，电缆外皮无损伤。2.5.2
3电缆转弯应均匀圆滑，弧形转弯的最小曲率半径应大于6Cmm。2.5.3
槽内电缆可以不绑扎，应平直少交叉，不得溢出槽道。2.5.4

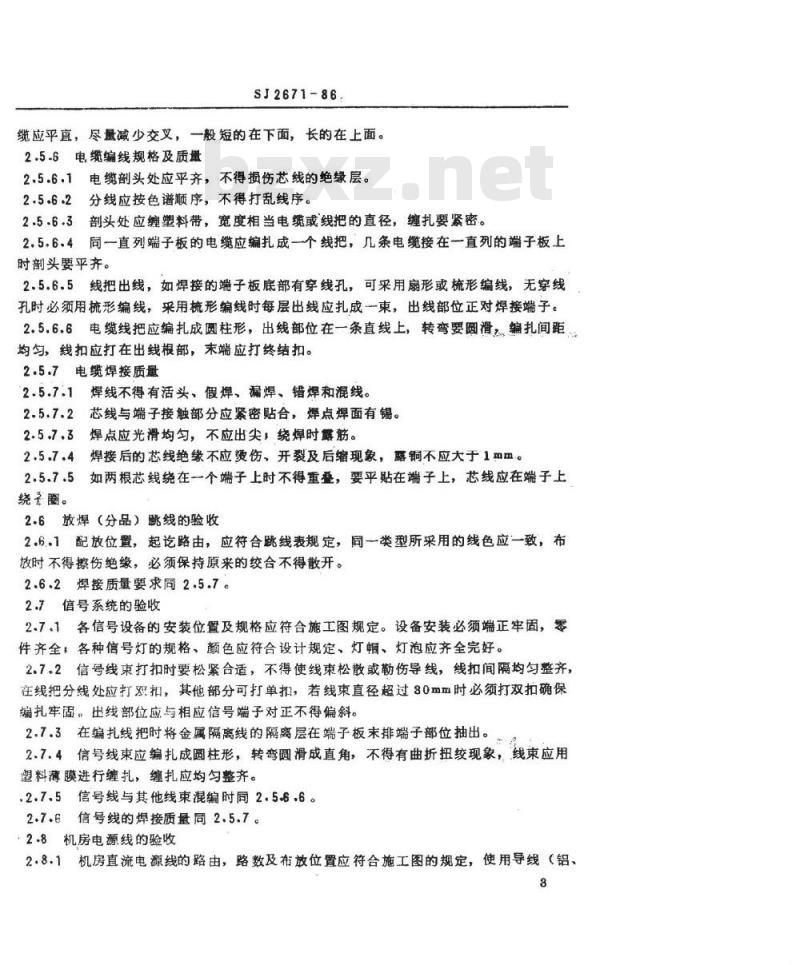

机架安装成“龙门”架组合型时，同列两架间的连接电缆应走在托架上面，电，SJ2671-86
缆应平直，尽最减少交叉，一般短的在下面，长的在上面。2.5.6电缆编线规格及质量
2.5.6.1电缆剖头处应平齐，不得损伤芯线的绝缘层。2.5.6.2分线应按色谱顺序，不得打乱线序。2.5.6.3剖头处应缠塑料带，宽度相当电缆或线把的直径，缠扎要紧密。2.5.6.4同一直列端子板的电缆应编扎成一个线把，几条电缆接在一直列的端子板上时部头要平齐。
2.5.6.5线把出线，如焊接的端子板底部有穿线孔，可采用扇形或梳形编线，无穿线孔时必须用梳形编线，采用梳形编线时每层出线应扎成一束，出线部位正对焊接端子。2.5.6.6电缆线把应编扎成圆柱形，出线部位在一条直线上，转弯要圆滑，编扎间距均匀，线扣应打在出线根部，末端应打终结扣。2.5.7电缆焊接质量
2.5.7.1焊线不得有活头、假焊、漏焊、错焊和混线。2.5.7.2芯线与端子接触部分应紧密贴合，焊点焊面有锡。2.5.7.3焊点应光滑均匀，不应出尖；绕焊时露筋。2.5.7.4焊接后的芯线绝缘不应烫伤、开裂及后缩现象，露铜不应大于1mm。2.5.7.5如两根芯线绕在一个端子上时不得重叠，要平贴在端子上，芯线应在端子上绕拿圈。
2.6放焊（分品）线的验收
2.6.1配放位置，起路由，应符合跳线表规定，同一类型所采用的线色应一致，布放时不得擦伤绝缘，必须保持原来的绞合不得散开。2.6.2焊接质量要求同2.5.7。
2.7信号系统的验收
2.7.1各信号设备的安装位置及规格应符合施工图规定。设备安装必须端正牢固，零件齐全，各种信号灯的规格、颜色应符合设计规定、灯帽、灯泡应齐全完好。2.7.2信号线束打扣时要松紧合适，不得使线束松散或勒伤导线，线扣间隔均匀整齐，在线把分线处应打双扣，其他部分可打单扣，若线束直径超过30m时必须打双扣确保编扎牢固，出线部位应与相应信号端子对正不得偏斜。2.7.3在编扎线把时将金属隔离线的隔离层在端子板末排端子部位抽出。2.7.4信号线束应编扎成圆柱形，转弯圆滑成直角，不得有曲折扭绞现象，线束应用塑料薄膜进行缠扎，缠扎应均匀整齐。5信号线与其他线束混编时同2.5.6.6。.2.7.5
2.7.6信号线的焊接质量同2.5.7。2.8机房电源线的验收
2.8.1机房直流电源线的路由，路数及布放位置应符合施工图的规定，使用导线（铝、8

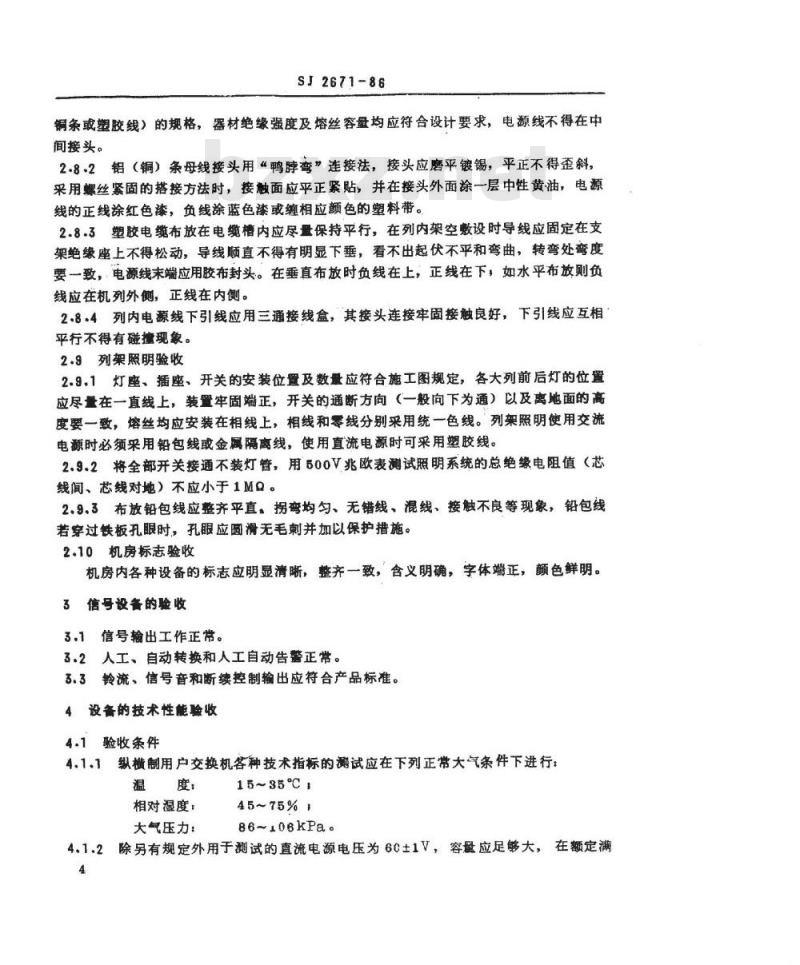

SJ2671-86
铜条或塑胶线）的规格，器材绝缘强度及熔丝容量均应符合设计要求，电源线不得在中间接头。
2.8·2铝（铜）条母线接头用“鸭脖弯”连接法，接头应磨平镀锡，平正不得歪斜，采用螺丝紧固的搭接方法时，接触面应平正紧贴，并在接头外面涂一层中性黄油，电源线的正线涂红色漆，负线涂蓝色漆或缠相应额色的塑料带。2.8.3塑胶电缆布放在电缆槽内应尽盘保持平行，在列内架空数设时导线应固定在支架绝缘座上不得松动，导线顺直不得有明显下垂，看不出起伏不平和弯曲，转弯处弯度要一致，电源线末端应用胶布封头。在垂直布放时负线在上，正线在下，如水平布放则负线应在机列外侧，正线在内侧。2.8.4列内电源线下引线应用三通接线盒，其接头连接牢固接触良好，下引线应互相平行不得有碰撞现象。
2.9列架照明验收
2.9.1灯座、插座、开关的安装位置及数量应符合施工图规定，各大列前后灯的位置应尽量在一直线上，装置牢固端正，开关的通断方向（一般向下为通）以及离地面的高度要一致，熔丝均应安装在相线上，相线和零线分别采用统一色线。列架照明使用交流电源时必须采用铅包线或金属隔离线，使用直流电源时可采用塑胶线。2.9.2将全部开关接通不装灯管，用500V兆欧表测试照明系统的总绝缘电阻值（芯线间、芯线对地）不应小于1MQ。2.9.3布放铅包线应整齐平直，拐弯均匀、无错线、混线、接触不良等现象，铅包线若穿过铁板孔眼时，孔眼应圆滑无毛刺并加以保护措施。2.10机房标志验收
机房内各种设备的标志应明显清晰，整齐一致，含义明确，字体端正，颜色鲜明。3信号设备的验收
3.1信号输出工作正带。
3.2人工、自动转换和人工自动告警正带。3.3铃流、信号音和断续控制输出应符合产品标准。4设备的技术性能验收
4.1验收条件
4.1.1纵横制用户交换机客种技术指标的测试应在下列正常大气条件下进行：温度，
相对湿度：
大气压力：
15~35℃
45~75%1
86~106kPa。
4.1.2除另有规定外用于测试的直流电源电压为60±1V，容量应足够大，在额定满4
SJ2671-86
载电流时电压调整率应小于2%，波纹系数应小于0.1%。技术性能测试
设备的各种性能测试应符合产品标准。4.3呼叫测试
对本局普通用户任意选5%～10%，在本群内进行呼出，呼入各一次。对远距离分机用户即每个装有远距离用户电路的用户进行呼出、呼人各一次。对每一条出人中继线全部进行呼叫测试一次。对转接台、业务服务台、测量台的各种性能呼叫测试各五次。对特殊用户各种性能（包括限制、连选、优先、三方通话等）均应呼叫测试一各群之间的分机用户每百号抽查呼出、呼人各一次。大话务量测试
连续测试不少于十次，接通率应达99%。5
SJ2671-86
（日）
“双事工
“双设教
测试项目
测试日期
测试结果
测试人
测试项目
测试日期
测试结果
测试人
测试项目
测试日期
测试结果
测试人
负责人
检查意见
建设单位：，
SJ2671-86
附录B
测试记录
（补充件）
施工单位：
建设单位提交施工单位的检查项目施工人员
检查人员
建设单位：
SJ2671-86
附录C
随工检查记录
（补充件）
施工日期
检查日期
施工单位：
用户单位
提出变更单位
工程变更
工程变更
设计单位意见
建设单位意见
施工单位意见
工程变更对工
程质最的影响
工程变更后
设计单位
更改图纸
施工单位
为保证变更
采取的措施
建设单位：
SJ2671-86
附录D
工程变更单
（补充件）
施工单位：
设计单位：
提出报告单位
详细情况
事故原因
事故责任者
设计单位
建设单位
施工单位
解快办法和
建设单位：
SJ2671-86
附录E
重大工程质量事故报告书
（补充件）
施工单位：
设计单位：
用户单位
设备型号容量
开工日期
施工人员
设备齐套
材料准备
·机房情况
辅助设备
直流电源
交流电源
施工照明
施工场地
及设备
安装设计
文件齐套
建设单位
工地代表
施工单位
工地代表
建设单位：
SJ2671-86
附录F
开工报告书
（补充件）
施工单位：
