【电子行业标准(SJ)】 电子器件详细规范 ３ＤＡ３１１型４７０ＭＨｚ管壳额定的低电压双极型功率晶体管

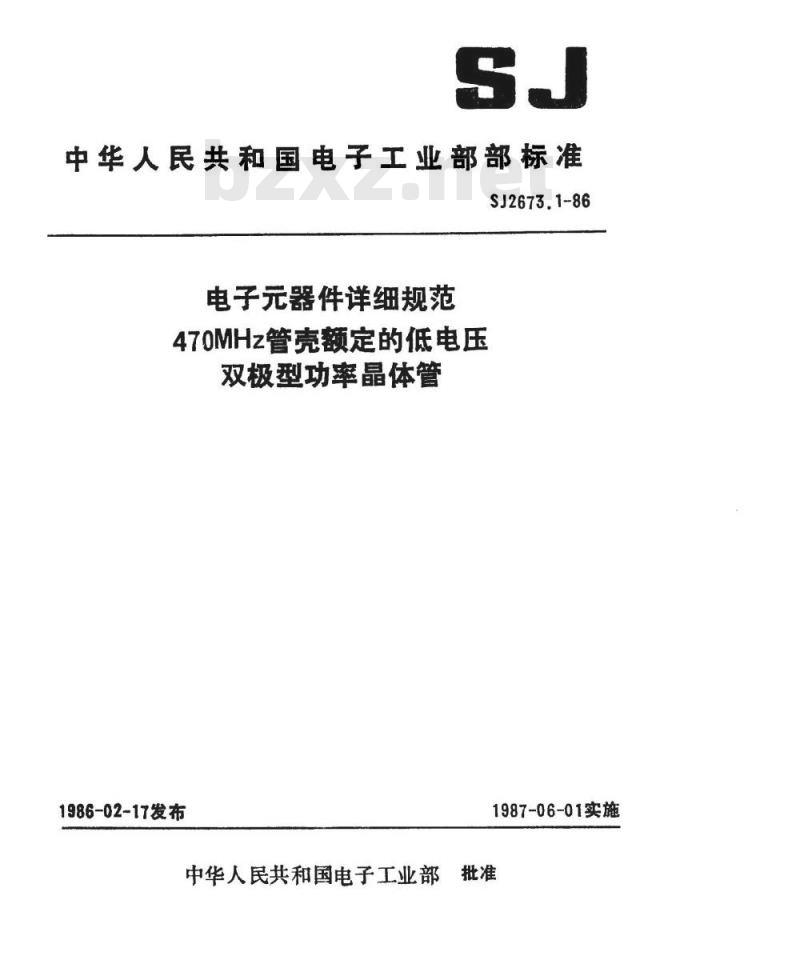

中华人民共和国电子工业部部标准SJ2673.1-86
电子元器件详细规范
470MHz管壳额定的低电压
双极型功率晶体管
1986-02-17发布
1987-06-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准电子元器件详细规范
3DA311型
SJ2673.1-86
470MHz管壳额定的低电压双极型功率晶体管中国电子技术标准化研究所
电子元器件质量评定是根据：
GB4936.1-85
《半导体分立器件总规范》
SJ2673.1-86

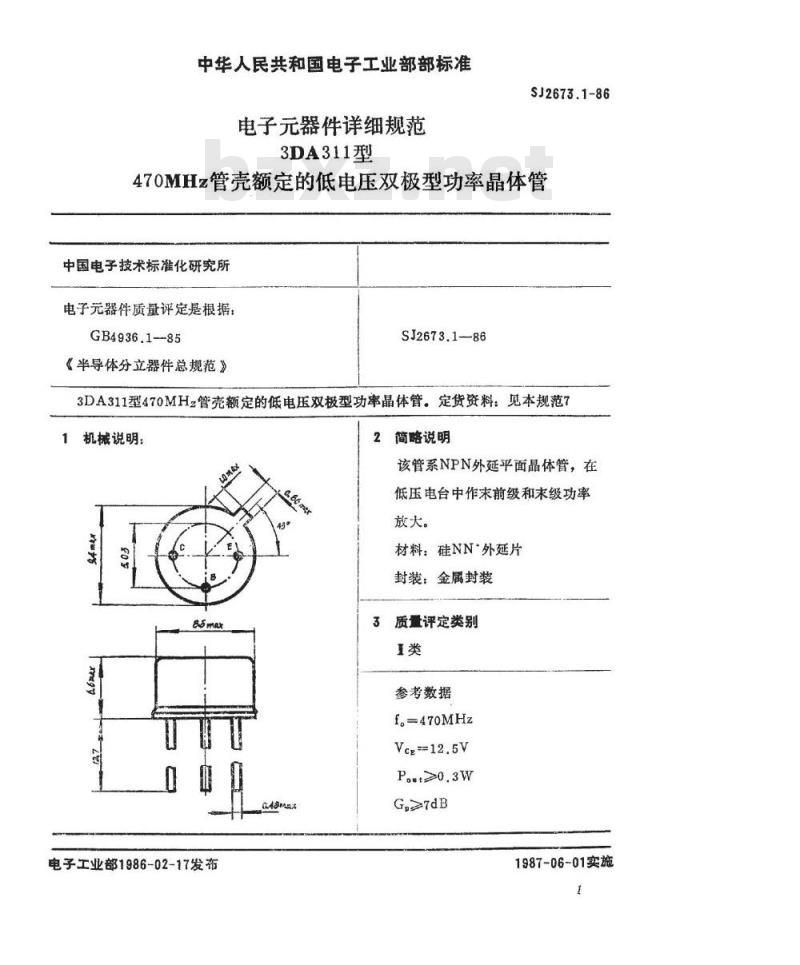

3DA311型470MHz管壳额定的低电压双极型功率晶体管。定货资料：见本规范7机械说明：
电子工业部1986-02-17发布
简略说明
该管系NPN外延平面晶体管，在
低压电台中作末前级和末级功率放大。
材料：硅NN外延片
封装：金属封装
质量评定类别
参考数据
f。=470MHz
Vcg\=12.5V
P。ut≥0.3W
G,≥7dB
1987-06-01实施
SJ2673.1-86

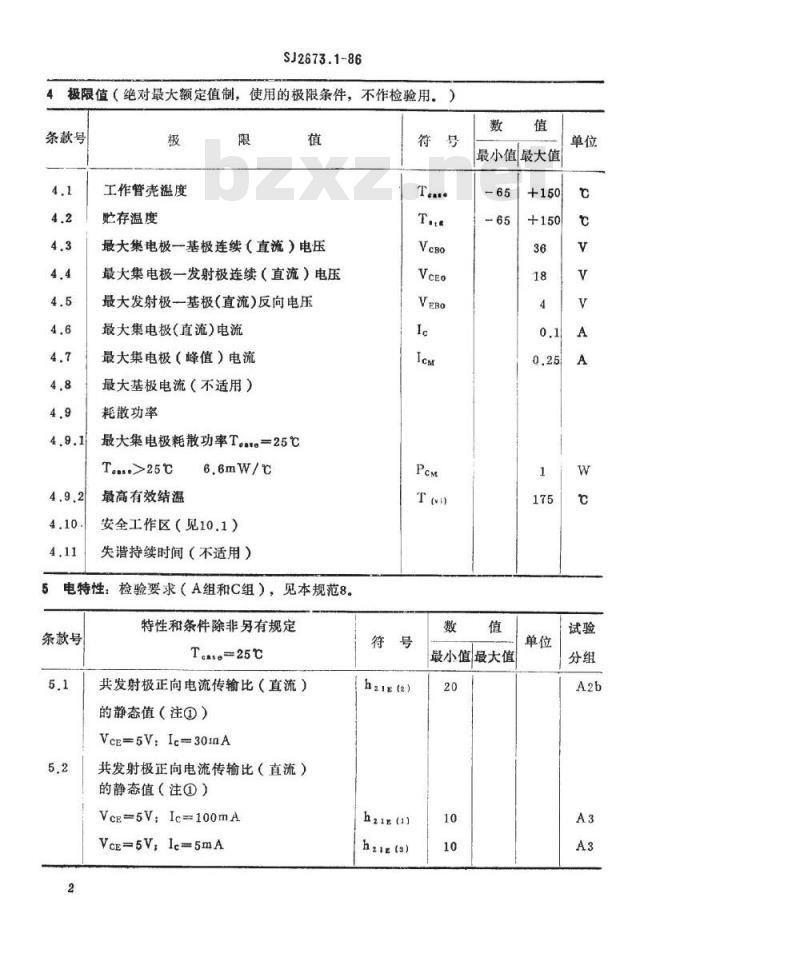

极限值（绝对最大额定值制，使用的极限条件，不作检验用，）条款号
工作管壳溢度
贮存温度
最大集电极一基极连续（直流）电压最大集电极一发射极连续（直流）电压最大发射极一基极（直流)反向电压最大集电极（直流）电流
最大集电极（峰值）电流
最大基极电流（不适用）
耗散功率
最大集电极耗散功率T。.。=25℃T....>25℃
最高有效结温
6.6mW/℃
安全工作区（见10，1）
失谐持续时间（不适用）
电特性：检验要求（A组和C组），见本规范8。条款号
特性和条件除非另有规定
Tso=25℃
共发射极正向电流传输比（直流）的静态值（注①）
Vce=5V:Ic-30nA
共发射极正向电流传输比（直流）的静态值（注①）
Vcg=5V;Ic100mA
VcE=5V,Ic=5mA
h21e（2)
hz1z(n)
hzig(s)
最小值最大值
最小值最大值
条款号
SJ2673.1-86
特性和条件除非另有规定

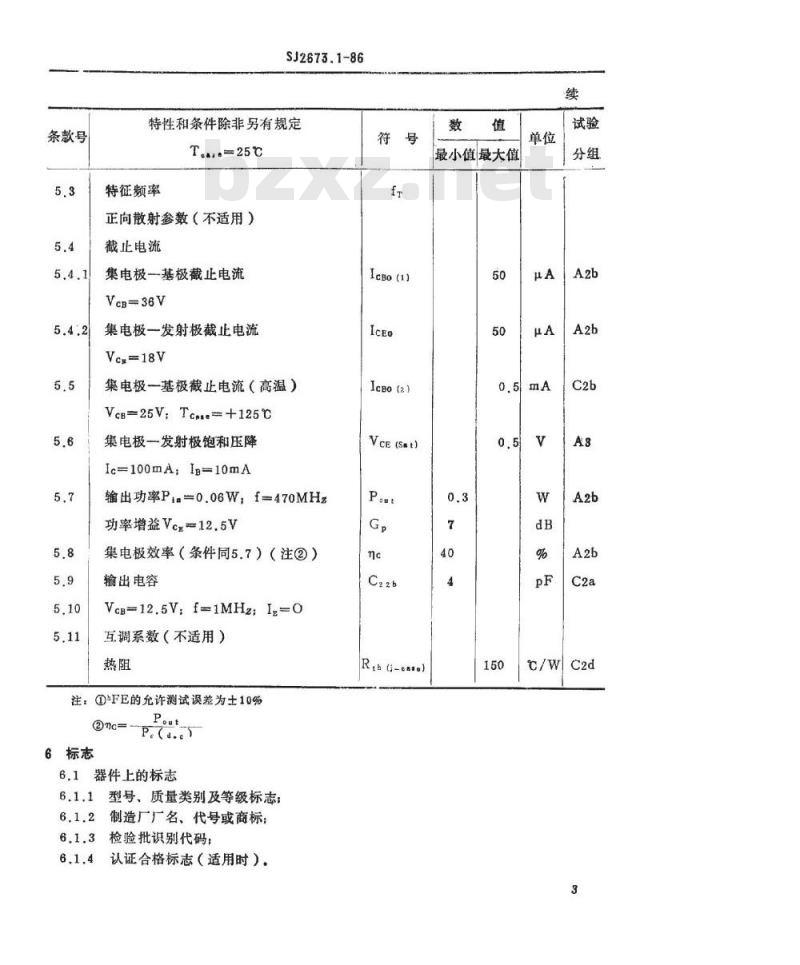

特征频率
正向散射参数（不适用）
截止电流
集电极一基极截止电流
VcB=36V
集电极一发射极截止电流
Vcg-18V
集电极一基极截止电流（高温）VcB=25V,Tc.+125
集电极一发射极饱和压降
Ic=100mA;Ig=10mA
输出功率Pla=0.06W，f=470MHz
功率增益Vcx=12.5V
集电极效率（条件同5.7）（注②）输出电容
VcB=12.5V:f-1MHz:Ig-0
互调系数（不适用）
注：①FE的允许测试误差为士10%nc=
6标志
6.1器件上的标志
6.1.1型号、质量类别及等级标志：6.1.2制造厂厂名、代号或商标；6.1.3检验批识别代码；
认证合格标志（适用时）。
IeBo(a)
IeBo(2)
VcE (Sat)
Rthti-eno)
最小值最大值
c/wlC2d

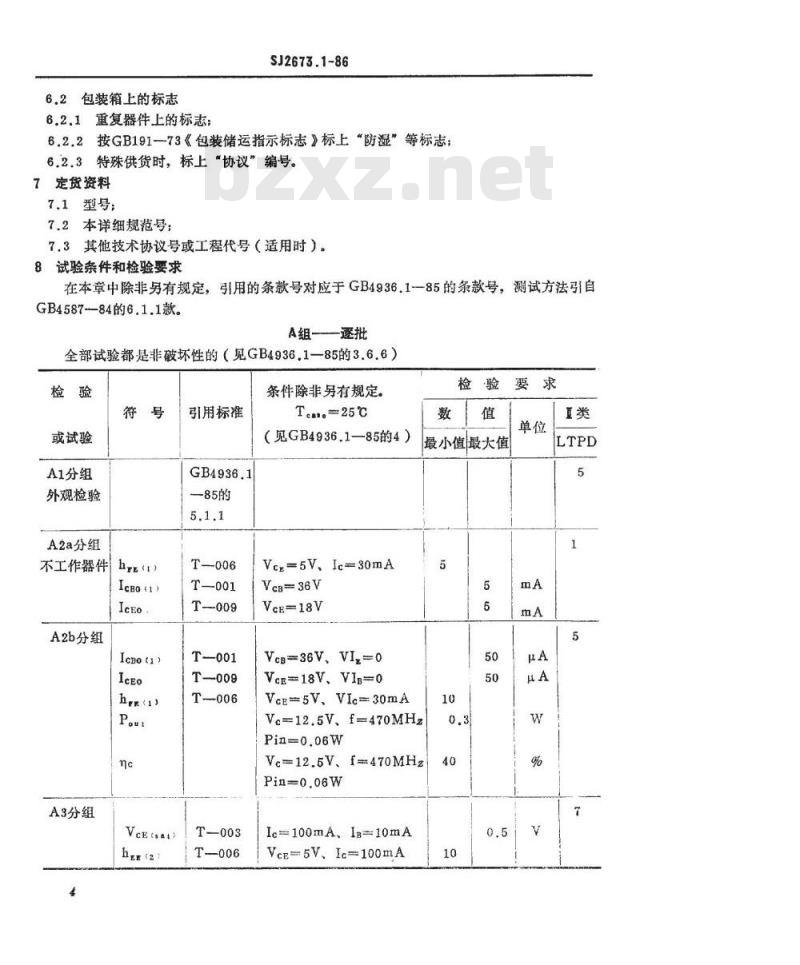

6，2包装箱上的标志
6.2.1重复器件上的标志；
SJ2673.1-86
6.2.2按GB191-73《包装储运指示标志》标上“防湿等标志：6.2.3特殊供货时，标上协议”编号。7定货资料
7.1型号：
7.2本详细规范号：
7.3其他技术协议号或工程代号（适用时）。8试验条件和检验要求
在本章中除非另有规定，引用的条款号对应于GB4936.1-—85的条款号，测试方法引自GB4587--84的6.1.1款。
A组—逐批
全部试验都是非破坏性的（见GB4936.1一85的3.6.6）检验
或试验
A1分组
外观检验
A2a分组
不工作器件
A2b分组
her(1)
A3分组
VcEtsat)
引用标准
—85的
条件除非另有规定。
（见GB4936.1—85的4）
Vc=5V、Ic=30mA
Vea-36V
VeE-18V
VeB-36V,VI,-0
VcE=18V,VI=0
Vc=5V.VIc=30mA
最小值最大值
V-12.5V.f-470MHz
Pin=0.06w
Vc=12.5V.f=470MHz
Pin=-0.06W
I=100mA,Ig=10mA
Vce=5VIc=-100mA
SJ2673.1-86
B组—逐批
只有标明（D）的试验是破坏性的（见GB4936.1--85的3.6.6）检验
或试验
B1分组
B3分组
引线弯曲
B4分组
可焊性
B5分组
温度快速
继之以
引用标准
—85的5.2
和附录C
条件除非另有规定，
T..-25℃
（见GB4936.1—85的4）
GB4937—本试验采用方法1；
85的2.1.2受试引出端数：3
外加力：2.5N
GB4937-
85的2.2.1
GB4937-
本试验采用方法b：
受试引出端数：3
冷槽温度：-55℃
热槽温度：+125℃
85的3.1.2
循环次数：5次
严格度：2
GB4937-
85的3.7.4
GB4937-
85的3.7.5
细检漏采用方法1
粗检漏采用方法3
试验液体：氟油
干燥时间：3±1
方法3的第2步温度：
+125℃
检验要求
极限值
最小值最大值
无损坏
润湿良好
或试验
最后测试
B8分组
电耐久性
最后测试
B9分组
高温贮存
最后测试
CRRL分
引用标准
IeBo(n)
heg(1)
SJ2673.1-86
条件除非另有规定，
Tca..-25℃
（见GB4936.1—85的4）
VcB=36V、Ig-0
Vc=5V,Ic=30mA
时间：168h
GB4938-
续上表
检验要求
极限值
最小值最大值
VcE-12.5V,Pc=0.66W
IcBo(1)
GB4937-
Tc=+75℃
VeB-36V.Ig=0
Vcz-5V,Ic-30mA
T.tg=+150c
时间：168h
同B8分组
B3、B4、B5、B8、B9分组的属性资料C组—周期
只有标明（D）的试验是破坏性的（GB4936.1一85的3.6.6）检验
或试验
C1分组
引用标准
-85的5.2
和附录C
条件除非另有规定，
T...-25℃
（见GB4936.185的4）
极限值
最小值最大值
或试验
C2a分组
C2b分组
C2d分组
C3分组
拉力(D)
C4分组
耐焊接热
最后测试
C6分组
IcBo(2)
Rth (i-
IcBo(1)
引用标准
SJ2673.1-86
条件除非另有规定，
Too.25℃
（见GB4936.1-85的4）
VcB=12.5V、f=1MHz
T.=+125℃
GB4937-受试引出端数：3
85的2.1.1外加力：5N
本试验采用方法1A
GB4937-
85的2.2.2漫润时间：10±1s
恢复时间：30min
（周期为6个月）
VcB=36V
VeE-5V.I,-30mA
GB4937-85
本试验采用程序B4
振动方向：X、
安装方法：引线和本
体同时固定
频率范围：100-2000Hz
加速度：19m/s2（20g）
时间：3个方向、各进
行4次循环、每次8.5min
续上表
检验要求
最小值最大值
或试验
继之以
恒定加速
最后测试
C8分组
电耐久性
最后测试
C9分组
高温贮存
最后测试
CRRL分
引用标准
GB4937-bZxz.net
GB4938—
GB4937-
SJ2673.1-86
条件除非另有规定，
To.s.-25℃
（见GB4936.1—85的4）
严格度：196000m/s2
（20000g）
加迅度抽和方向：X、Y
方向、Y方向为管脚向内
同C4分组
时间：1000h
Vce=12.5V.P.=0.66W
Tc=+75℃
同B8分组
Tatg=+150℃
时间：1000h
同B8分组
续上表
检验要求
极限值
最小值最大值
C3、C6和C9分组的属性资料、C8分组前后的测试数据9D组—一鉴定批准试验
D组试验每2年至少进行一次，项目为电耐久性试验，试验时间至少为3000h。可以用任一批C8分组的样管，将时间由1000h延长到3000h。本试验不作为验收依据。10附加资料（非检验用）
10.1特性曲线：
制造厂至少应给出下列特性曲线（典型值）8
P..~Vc曲线：
P。.~Pi曲线；
C2b~Vc曲线：
Ic~VcE曲线。
10.2输出功率P。n的测试电路和要求50.2
图中：
C1电容量为：2~10pF：
C2电容量为2~10pF
C3电容量为2~10pF，
C4电容量为2~5pF
C5电容量为10pE：
C6电容量为10pF：
C7电容量为3300pF；
C8电容量为0.47μF；
SJ2673.1-86
+12-5Y
L1电感量材料为银铜线：线径为0.6mm、外径为4mm、匝数为12；L2电感量材料为银铜线、线径为0.6mm、外径为4mm、匝数为2.5；L3电感量材料为银铜线、线径为0.6mm、外径为4mm、匝数为1.5；L电感量材料为银铜三根为1.2mm、长度为25mm；L4电感量为0.1μH；
LA、LB、Lc微带介质板衬底材料为聚四氟乙烯、相对介电常数Et=2.55、厚度为1.5mm:
La长度为25mm；宽度为5mm；
L长度为25mm：宽度为5mm；
R，电阻值为100；
R，电阻值为102。
附加说明
SJ2673.1-86
本标准由电子工业部标准化研究所提出。本标准由北京电子管厂负贵起草。
