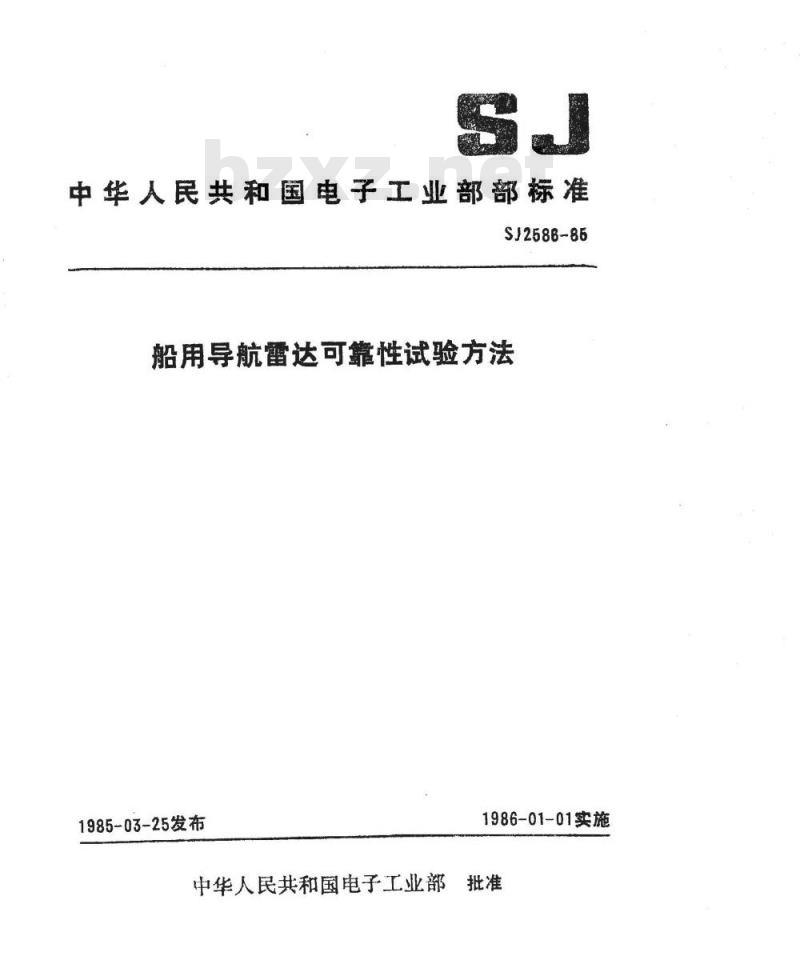

【电子行业标准(SJ)】 船用导航雷达可靠性试验方法

中华人民共和国电子工业部部标准SJ2586-86
船用导航雷达可靠性试验方法
1985-03-25发布
1986-01-01实施
中华人民共和国电子工业部

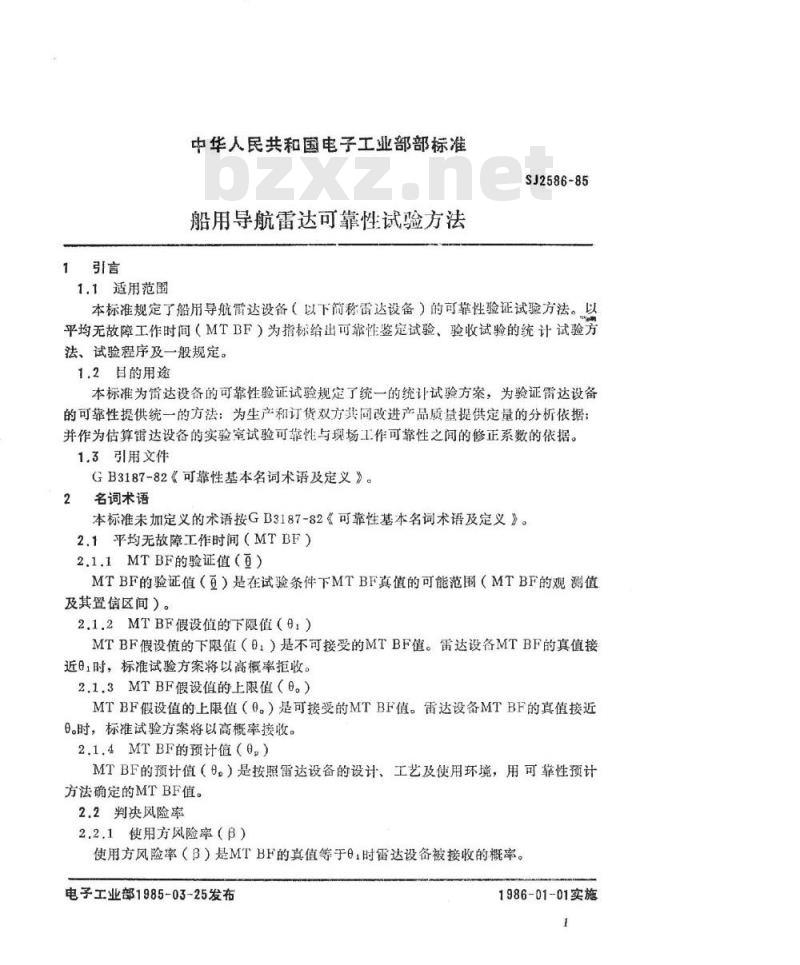

1引言
1.1适用范围
中华人民共和国电子工业部部标准船用导航雷达可靠性试验方法
SJ2586-85
本标准规定了船用导航雷达设备（以下简称雷达设备）的可靠性验证试验方法。以平均无故障工作时间（MTBF）为指标给出可靠性鉴定试验、验收试验的统计试验方法、试验程序及一般规定。
1.2日的用途
本标准为雷达设备的可靠性验证试验规定了统一的统计试验方案，为验证雷达设备的可靠性提供统一的方法：为生产和订货双方共同改进产品质量提供定量的分析依据；并作为估算雷达设备的实验室试验可靠性与现场工作可靠性之间的修正系数的依据。1.3引用文件
GB3187-82《可靠性基本名词术语及定义》。2
名词术语
本标准未加定义的术语按GB3187-82《可靠性基本名词术语及定义》。2.1平均无故障工作时间（MTBF）2.1.1MTBF的验证值（画）
MTBF的验证值（）是在试验条件下MTBF真值的可能范围（MTBF的观测值及其置信区间）。
2.1.2MTBF假设值的下限值（9，）MTBF假设值的下限值（，）是不可接受的MTBF值。雷达设备MTBF的真值接近1时，标准试验方案将以高概率拒收。2.1.3MTBF假设值的上限值（6。）MTBF假设值的上限值（0。）是可接受的MTBF值。雷达设备MTBF的真值接近e。时，标准试验方案将以高概率接收。2.1.4MTBF的预计值（9,）
MTBF的预计值（9。）是按照雷达设备的设计、工艺及使用环境，用可靠性预计方法确定的MTBF值。
2.2判决风险率
2.2.1使用方风险率（β）
使用方风险率（β）是MTBF的真值等于e1时雷达设备被接收的概率。电子工业部1985-03-25发布
1986-01-01实施
2.2.2生产方风险率（α）
SJ2586-85

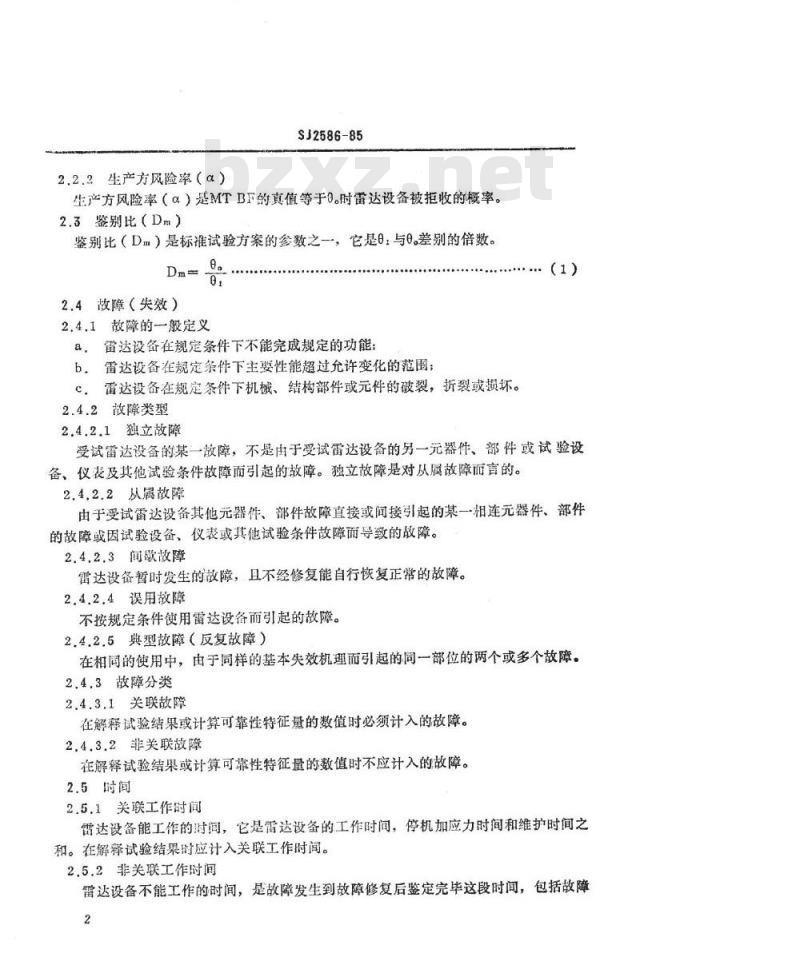

生产方风险率（α）是MTBF的真值等于0。时雷达设备被拒收的概率。2.3鉴别比（Dm）
鉴别比（Dm）是标准试验方案的参数之一，它是，与。差别的倍数。Dm=
2.4故障（失效）
2.4.1故障的般定义
留达设备在规定条件下不能完成规定的功能：a
b。雷达设备在规定条件下主要性能超过允许变化的范围；C，雷达设备在规定条件下机械、结构部件或元件的破裂，折裂或损坏。2.4.2放障类型
2.4.2.1独立故障
（1）
受试雷达设备的某一故障，不是由于受试雷达设备的另一元器件、部件或试验设备，仪表及其他试验条件故障而引起的故障。独立故障是对从属故障而言的。2.4,2.2从属故障
由于受试雷达设备其他元器件、部件故障直接或间接引起的某一相连元器件、部件的故障或因试验设备、仪表或其他试验条件故障而导致的故障。2.4.2.3间歌故障
雷达设备暂时发生的故障，且不经修复能自行恢复正常的故障。2.4.2.4误用故障
不按规定条件使用雷达设备而引起的故障。2.4.2.5典型故障（反复故障）
在相同的使用中，由于同样的基本失效机理而引起的同一部位的两个或多个故障。2.4.3故障分类
2.4.3.1关联故障
在解释试验结果或计算可靠性特征量的数值时必须计入的故障。2.4.3.2非关联故障
在解释试验结果或计算可靠性特征量的数值时不应计入的故障。2.5时间
2.5.1关联工作时间
雷达设备能工作的时间，它是雷达设备的工作时间，停机加应力时间和维护时间之和。在解释试验结果时应计入关联工作时间。2.5.2非关联工作时间
雷达设备不能工作的时间，是故障发生到故障修复后鉴定完毕这段时间，包括故障2
SJ2586-85
未发现时间，故障修复时间和故障修复后鉴定时间之和。在解释试验结果时不应计入非关联工作时间。

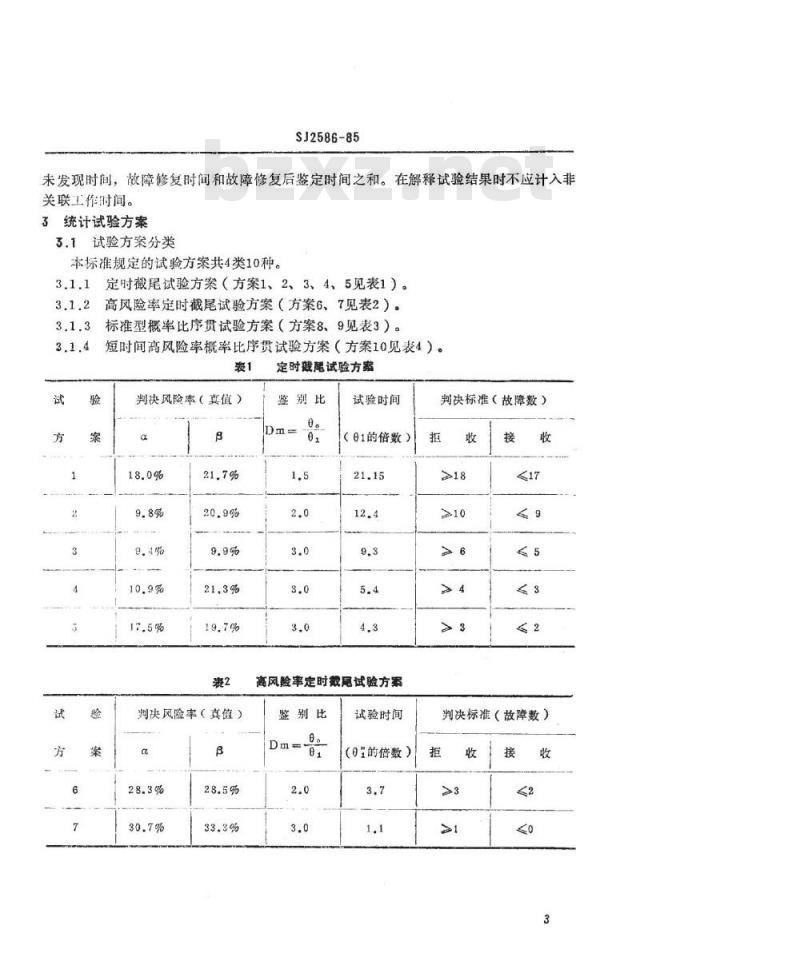

3统计试验方案
3.1试验方案分类
本标准规定的试验方案共4类10种。3.1,1定时截尾试验方案（方案1、2、3、4、5见表1）。3.1.2高风险率定时截尾试验方案（方案6、7见表2）。3.1.3

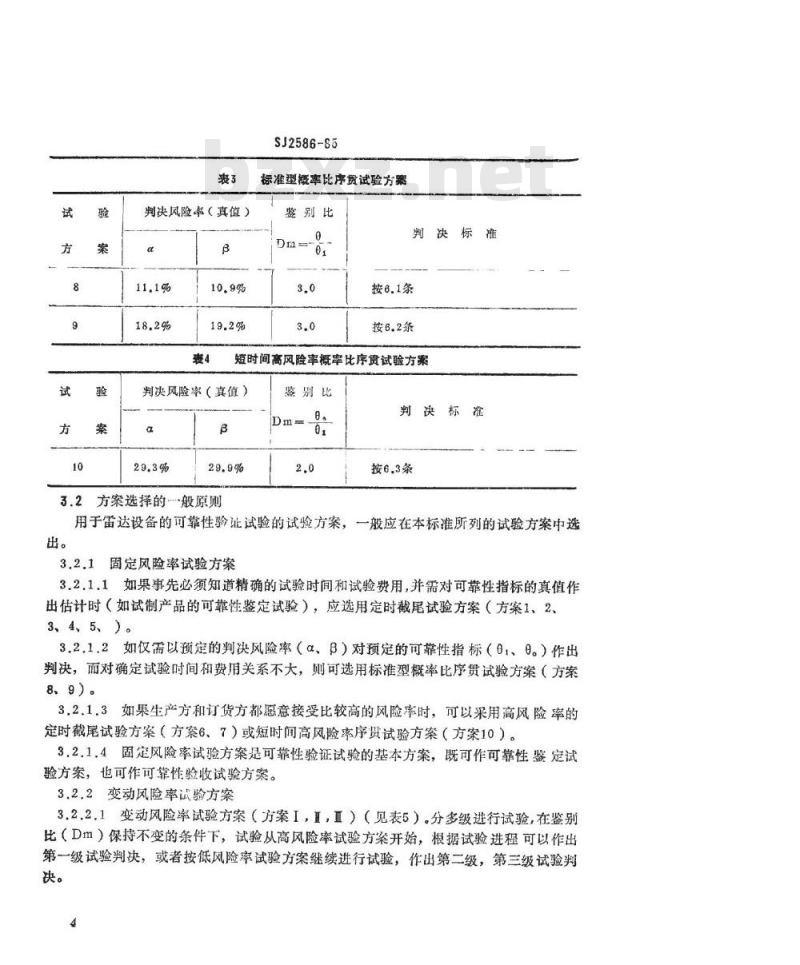

标准型概率比序贯试验方案（方案8、9见表3）。短时间高风险率概率比序贯试验方案（方案10见表4）。装1
判决风险率（真值）
判决风险率（真值）
定时裁麗试验方露
鉴别比
试验时间
（91的倍数）
高风险率定时数尾试验方案
鉴别比
试验时间
（0的借数）
判决标准（故障数）
判决标准（故障数）
判决风险率（真值）
SJ2586-S5
标准型概率比序贯试验方案
鉴别比
判决标准
按8.1条
按6.2条
短时间高风险率概率比序试验方案判决风险率（真值）
3.2方案选择的般原则
判决标准
按6.3条
用于雷达设备的可靠性验证试验的试验方案，一般应在本标准所列的试验方案中选出。
3.2.1固定风险率试验方案
3.2.1.1如果事先必须知道精确的试验时间和试验费用，并需对可靠性指标的真值作出估计时（如试制产品的可靠性鉴定试验），应选用定时截尾试验方案（方案1、2、3、4、5、）。
3.2.1.2如仅需以预定的判决风险率（α、β）对预定的可靠性指标（01、9。）作出判决，面对确定试验时间和费用关系不大，则可选用标准型概率比序贯试验方案（方案8、9）。
3.2.1.3如果生产方和订货方都愿意接受比较高的风险率时，可以采用高风险率的定时截尾试验方案（方案6、7）或短时间高风险率序贯试验方案（方案10）。3.2.1.4固定风险率试验方案是可靠性验证试验的基本方案，既可作可靠性鉴定试验方案，也可作可靠性验收试验方案。3.2.2变动风险率试验方案
3.2.2.1变动风险率试验方案（方案I，1，I）（见表5）。分多级进行试验，在鉴别比（Dm）保持不变的条件下，试验从高风险率试验方案开始，根据试验进程可以作出第一级试验判决，或者按低风险率试验方案继续进行试验，作出第二级，第三级试验判决。
变动风险率试验方案bzxz.net
SJ2586-85
变动风险率试验方案
试验方案5
试验方案5
试验方案 4
第二级
试验方案4
试验方案3
试验方案3
第三级
试验方案3
3.2.2.2变动风险率试验方案，般在可靠性验收试验时应用，从试验费用和时间角度来看，这个方案可以更经济、合理地得到试验结论。4可靠性试验一般要求
可靠性试验是用实验室试验的方法来验证雷达设备在规定条件下，规定时间内完成规定功能的能力，它是雷达设备整个可靠性工程计划的一个组成部分，雷达设备的可靠性指标应在有关产品标准中规定。4.1试验类型
根据雷达设备研制、生产的不同阶段及可靠性试验的目的来选择相应的可靠性验证试验类型。
4.1.1可靠性鉴定试验
试验日的是为了验证雷达设备的设计、工艺能否在规定的条件下满足规定的可靠性指标。本试验适用于：
a.设计定型；
b.生产定型；
c.主要设计、工艺更改后的鉴定。4.1.2可靠性验收试验
试验目的是为了确定生产定型后生产的雷达设备能否在规定条件下满足规定的可靠性指标的要求。定型后的雷达设备应定期进行可靠性验收试验，头二年应每年进行一次可靠性验收试验，如连续二年均一次接收，则以后可每二年进行一次可靠性验收试验，如有拒收或非一次接收时，仍应实行每年进行一次可靠性验收试验，直到连续二年均能一次接收，再实行每二年进行一次可靠性验收试验。注：一次接收系指试验为接收判决，并且在试验中未出现严承故障类典型故障。4.2可靠性试验前应具备的条件
4.2.1可菲性预计
在可靠性鉴定试验开始前，生产方应提供雷达设备完整的可靠性预计资料，应采用电子产品数据中心发布的失效率数据，或者经生产与订货双方共同确认的失效率数据。MTBF的预计值,与所选用的统计试验方案对应的接收概率至少等于或大于70%，否5
SJ2586-85
则必须更改设计，直到满足上述要求才能进行可靠性试验（各试验方案的接收概率曲线见图1）。
4.2.2老练处理
用于可靠性试验的雷达设备必须能代表该批生产的产品。因此，受试雷达设备只能和所有产品一样，在生产过程中进行工艺规定的老练处理，不得进行特别处理。4.2.3环境适应性试验
雷达设备必须通过环境适应性试验阶段，才允许进入可靠性试验阶段。接10
00510162026303540
试验方家|的步极事晶线
自的真做
【e,的倍数】
n051015202530854045606660
e的真值
试验方累3的装设概率部线
（e的倍数）
05101520253035404550
e的真值
试验方案2的接收据率面线
试验方案4的接费格案前载
（e，的倍数）
9的真值
【e：的第
试验方紧5两接收机率量践
8的真宜
（9的倍款）
SJ2586-85
试验方案6，，的接收概卓总践
再1定时截见试验接收概率曲线
4.3可靠性试验方案书和程序
日验方案？
e前真健
（e的偕较）
为使可靠性试验能付之实施，在可靠性工程计划的早期就应与订货方协商制定可靠性试验方案书。
4.3.1试验方案书
可靠性试验方案书主要应包括下列各项内容：a.受试雷达设备的名称、用途、功能、工作寿命和任务说明：b.规定的可靠性指标：
c.试验目的和类型；
d.选用的统计试验方案：
e.试验应力和试验周期图：
f.试验样品的确定；
g.功能测试项目、方式和方法：h.故障判别标准；
i.检查、调整和预防性维护细节：.故障统计和故障分析方法；
k，接收与拒收的判决及有条件接收的规定；1.试验仪表及试验设备的要求；m.试验报告和试验记录要求；
n.受试雷达设备复原的说明。
4.3.2试验程序
4.3.2.1、进行可靠性验证试验时，从合格产品中随机地抽取规定数量的样品，在规7
SJ2586-85
定的工作和环境条件下按规定要求进行可靠性试验。4.3.2.2应按规定进行试验日志记录，检测数据记录及故障和修理记录。4.3.2.3试验应持续到总试验时问或总的故障数能按规定的试验方案作出接收或拒收判决为止。试验时间是指雷达设备关联工作时间。4.3.2.4试验结束后，将雷达设备按规定复原，写出可靠性试验总结报告。4.4对试验样品的要求
4.4.1可靠性试验的样品应是按雷达设备技术标准规定的设计和生产工艺进行试制或成批生产的经交收试验和例行试验均为合格的雷达设备。4，4.2样品的数量可根据雷达设备批量大小，试验时间和进度面定。本标准推荐的样品数见表6。
雷达设备批量
97~200
200以上
4.5试验的实施
推荐的试验样品数
最佳样品数
4,5.1受试雷达设备应有在试验前在正常环境下测试的数据。最大
45.2试验前应对试验的准备工作进行审查，检查试验的必要条件是否具备，是否满足试验方案书中所有试验的要求，如有任何一项条件不满足，试验不能开始。4.5.3受试雷达设备应按现场安装方式或雷达设备技术标准的要求正确地装入试验设备中，并保证受试雷达设备、试验设备及试验人员的安全。受试雷达设备的校正和调整应按雷达设备技术标准进行。4.5.4试验中应严格执行试验方案书规定。4.5.5试验中应按试验方案书规定的时间进行检测，并保证检测数据的完整和准确（详见第4.6条）。
4.5.6试验中如发现雷达设备发生故障，该雷达设备应立即撤出试验，按雷达设备技术标准修复，然后再继续投入试验，故障的检测和修理时间应从试验中减去，但每台受试雷达设备的试验时间需达到所有受试雷达设备平均试验时间的一半以上，否则该台雷达设备试验无效。
4.6受试雷达设备的检测
SJ2586-85
通过可靠性试验得出的可靠性验证值（MTBF值）：很大程度上依赖于检测的灵敏性，检测手段的完善程度和对受试雷达设备的检测次数。在具体的可靠性试验方案书中，应从实际需要出发，规定适当的检测方式和方法，以便能及时确定雷达设备的故障及关联工作时间。
4.6.1检测的方式可在如下两种方式中按实际情况选择，a.每试验周期的开始、最后及中间阶段进行检测：b,每试验周期中，在状态变换和应力变化时进行检测。对于两种方式的检测，应在试验方案书中规定具体检测时间。4.6.2可靠性试验方案书中，应规定试验过程巾需检测的功能参数，这些功能参数应是易于观察和便于测量的，这些参数主要是：a.磁控管电流；
b.混频晶体电流
c.发射频率：
d.振铃距离：
e.各种开关、旋钮功能检查：
f.显示器屏面检查：
g.其他功能参数。
4.6.3检测方法可以是自动的，也可以是手动的。可以利用雷达设备内部的检测装置，也可以在雷达设备外部设置另外的检测装置，检测时受试雷达设备应保持在试验室内，且不允许因检测而造成停机状态。4.7预防性维护
在可靠性试验期间可执行为雷达设备的使用所规定的并列入试验方案书的预防性维护程序。但不允许对受试审达设备进行额外的维护。预防性维护不应影响受试雷达设备正常工作，如需雷达设备在停机状态维护时，应在受试雷达设备处子停机加应力时间实施。
4.8故障分类及处理
4.8.1故障分类
对观察到的每一雷达设备的故障应加以记录，然后进行故障分类。4.8.1.1关联故障
所有关联故障都应计入雷达设备的总故障数。下列故障为关联故障：4.8.1.1.1独立故障，其中包括：a.设计缺陷引起故障；
b.工艺缺陷引起故障；
C.制造缺陷引起故障；
d元器件失效引起故障；
e，软件误差引起放障；
SJ2586-85
f.由生产方提供的安装、使用说明不当引起故障。4.8.1.1.2间款故障。
4.8.1.1.3无法判断为非关联故障的故障。4.8.1.2非关联故障
所有非关联故障都不计入留达设备总故障数。但应加以记录，进行研究。下列故障为非关联故障：
4.8.1.2.1从属故障：
误用故障：
4.8.1.2.2
4.8.1.2.3
由于外部设备或测量等引起的故障：雷达设备使用说明中规定的，或经生产方与订货方商定的短寿命器件，4.8.1.2.4
因试验时间超过寿命期，未更换而失效所引起的雷达设备故障：4.8.1.2.5非关联工作时间发生的故障。4.8.2关联故障的分类
关联故障可分为致命故障、严重故障、轻度故障。4.8.2.1致命故障
致命故障不允许发生或存在，一且发生或发现致命故障应立即作出拒收判决。4.8.2.1.1对雷达设备的使用、维修人员在按生产方提供的使用说明规定的方法进行操作时，会造成人身危害或不安全的故障。4.8.2.1.2雷达设备会造成对其他船用设备的基本功能有致命影响的故障。4.8.2.2严重故障
严重故障是影响雷达设备执行其规定功能的关联故障，应如数计入雷达设备的关联故障数。
下列故障应列入严重故障：
4.8.2.2.1雷达设备丧失或降低了其基本的使用性能。4.8.2.2.2提供使用人员操作的各种开关、旋钮所具备的功能失效（有完余功能的、指示性、检测性的装置除外）。4.8.2.2.3由于发射机或接收机的技术性能指标下降，造成振铃距离低于试验方案书规定的要求。
4.8.2.2.4雷达设备的数据处理失实。4.8.2.2.5无船销标志线，或船崩标志线不能稳定地指示在船销方位。4.8.2.2.6同一保险器非外部原因，在同一试验周期内熔断三次。4.8.2.2.7其他影响雷达设备完成规定功能的故障。4.8.2.3轻度故障
SJ2586-95
虽不影响雷达设备最终完成规定功能，但确系雷达设备设计、制造或元器件不良引起的故障。按每三次轻度故障折算为一次计入雷达设备的关联故障数。4.8.2.3.1，有穴余功能部件的故障。4.8.2.3.2检测性部件的故障。
4.8.2.3.3指示性部件的故障。
4.8.2.3.4偶然出现一次的，在500min内未经修理能自动恢复正常工作的故障。4.8.2.3.5其他不影响雷达设备最终完成规定功能的故障。4.8.2.4总关联故障数统计
总关联故障数等于严重故障数加上轻度故障数被3整除后的数。即：总关联故障数严重故障数十【轻度故障数+3】。4.8.3故障发生时刻的判定
故障发生时，如不能正确地确定故障时刻，就应假设故障是在上次观察记录的时刻或该参数上一次检测的时刻发生的。4.8.4故障处理
4.8.4.1对于试验中发生的典型故障，均应采取纠正措施，并在本批产品实施。若纠正措施为根治性措施，则此典型故障可按非关联故障处理；若纠正措施仪系改进性措施，则此典型故障应按关联故障处理。4.8.4.2故障发生时应将所有失效零件更换，任何已经恶化的但尚未超出允许容限的零件都不更换，但已知是由于别的元件而使该零件所经受的应力超出了其允许额定值者除外。
纠正措施。
4.8.5.1生产方应对试验中的每一个故障组织力量制定纠正措施，并将纠正措施通报使用方。
4.8.5.2纠正措施采取后，应试验验证纠正措施的有效性。4.9接收与拒收的判决
接收或拒收的判决应根据所选的试验方案的判决标准作出决定。4.9.1固定风险率试验方案的判决4.9.1.1当采用定时截尾试验方案时，若试验持续到试验方案中规定的试验时间，所发生的故障小于或等于试验方案的判决标准中规定的接收数，应作出接收判决，否则作为拒收判决；若试验虽未达到规定的试验时间，但故障数已等于或大于判决标准中规定的拒收数，即可停止试验并作出拒收判决。故障数是指雷达设备的总关联故障数。4.9.1.2当采用序贯试验方案时，应根据试验方案中判决标准的图或表作出判决。若采用判决标准图，则应在图上绘制反映试验过程的阶梯曲线，当阶梯曲线穿过接收或拒收线时，即可停止试验，并相应的作出接收或拒收的判决。当阶梯曲线处于接收此款不作为接收与否判决的依据。11
