中华人民共和国电子工业部部标准SJ2587-85
黑白广播电视接收机用一一体化回扫变压器总技术条件
1985-05-14发布
1985-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准黑白广播电视接收机用一体化回扫变压器总技术条件
SJ2587-85
本标准适用于黑白广播电视接收机及类似设备用一体化回扫变压器。具有特殊要求的回扫变压器其特殊要求部分在产品标准中规定。总则
1.1型号命名

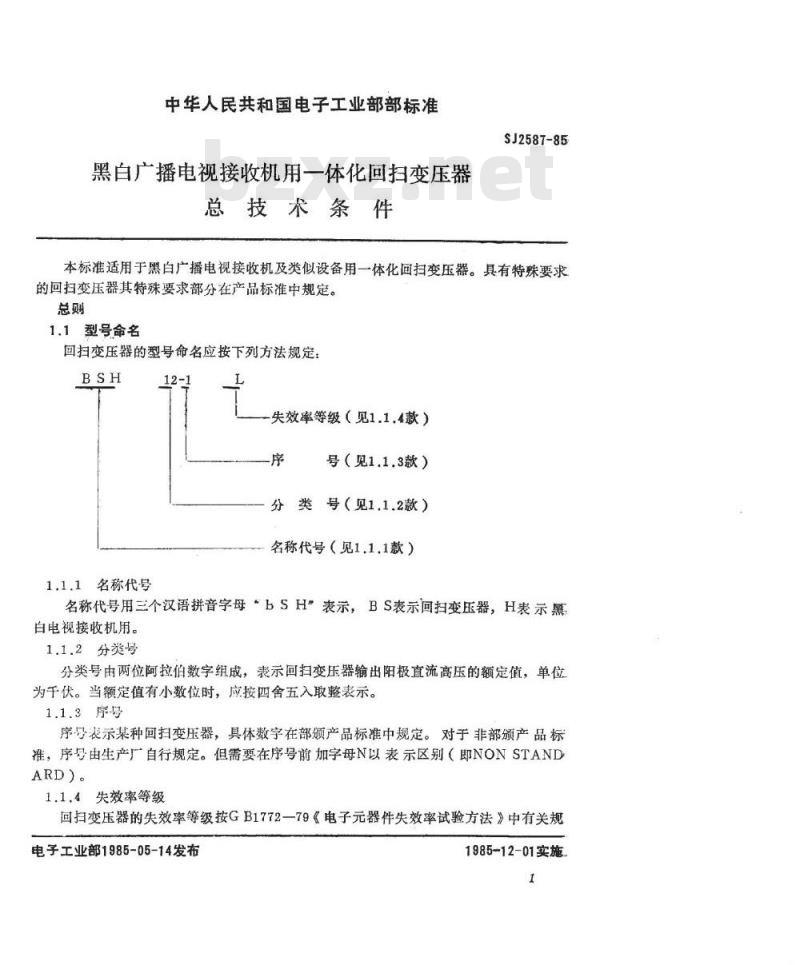

回扫变压器的型号命名应按下列方法规定：BSH
1.1.1名称代号
失效率等级（见1.1.4款）
号（见1.1.3款）
分类号（见1.1.2款）
名称代号（见1.1.1款）
名称代号用三个汉语拼音字母“bSH”表示，BS表示回扫变压器，H表示黑白电视接收机用。
1.1.2分类号
分类号由两位阿拉伯数字组成，表示回扫变压器输出阳极直流高压的额定值，单位为千伏。当额定值有小数位时，应按四舍五入取整表示。1.1.3序号
序号表示某种回扫变压器，具体数字在部颁产品标准中规定。对于非部颁产品标准，序号由生产厂自行规定。但需要在序号前加字母N以表示区别（即NONSTANDARD)。
1.1.4失效率等级
回扫变压器的失效率等级按GB1772一79《电子元器件失效率试验方法》中有关规电子工业部1985-05-14发布
1985-12-01实施
SJ2587-85

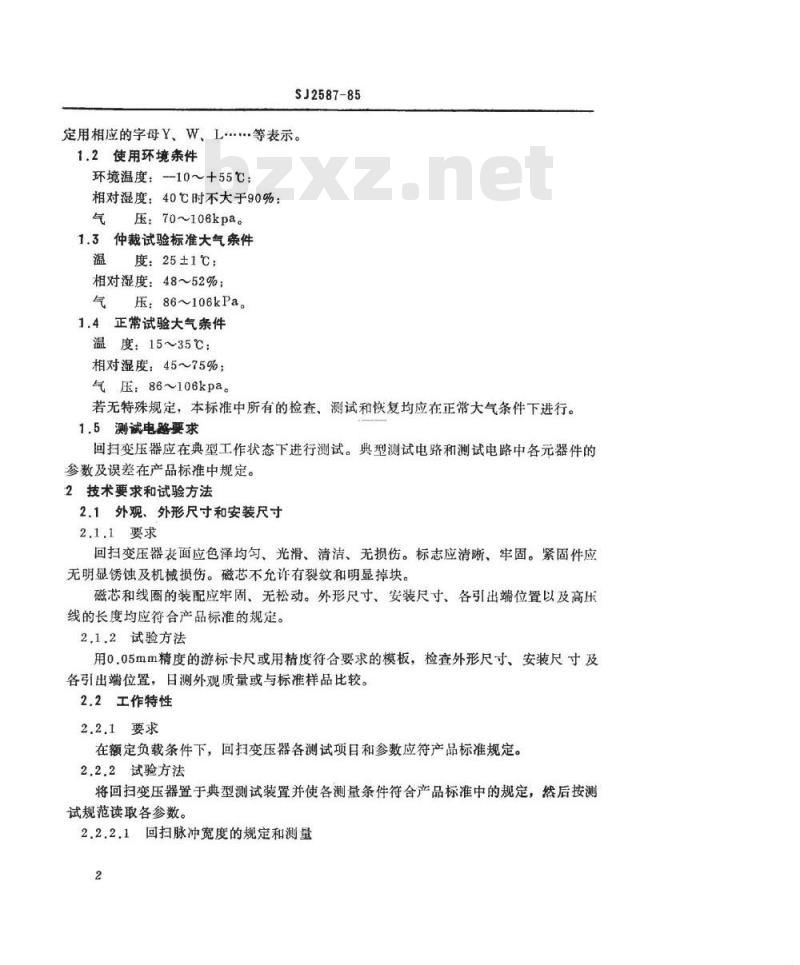

定用相应的字母Y、W、L…等表示。1.2使用环境条件
环境温度：10～+55℃；
相对湿度：40℃时不大于90%：
气压：70~106kpa。
1.3仲裁试验标准大气条件
温度：25±1℃；
相对湿度：48~52%；
气压：86106kPa。
1.4正常试验大气条件
温度：15~35℃；
相对湿度：45~75%；
气压：86~106kpa。
若无特殊规定，本标准中所有的检查、测试和恢复均应在正常大气条件下进行。1.5测试电路要求
回扫变压器应在典型工作状态下进行测试。典型测试电路和测试电路中各元器件的参数及误差在产品标准中规定。2技术要求和试验方法
2.1外观、外形尺寸和安装尺寸
2.1.1要求
回扫变压器表面应色泽均匀、光滑、清洁、无损伤。标志应清晰、牢固。紧固件应无明显锈蚀及机械损伤。磁芯不允许有裂纹和明显掉块。磁芯和线圈的装配应牢固、无松动。外形尺寸、安装尺寸、各引出端位置以及高压线的长度均应符合产品标准的规定。2.1.2试验方法
用0.05mm精度的游标卡尺或用精度符合要求的模板，检查外形尺寸、安装尺寸及各引出端位置，日测外观质量或与标准样品比较。2.2工作特性
2.2.1要求
在额定负载条件下，回扫变压器各测试项目和参数应符产品标准规定。2.2.2试验方法
将回扫变压器置于典型测试装置并使各测量条件符合产品标准中的规定，然后按测试规范读取各参数。
2.2.2.1回扫脉冲宽度的规定和测量2
SJ2587-85

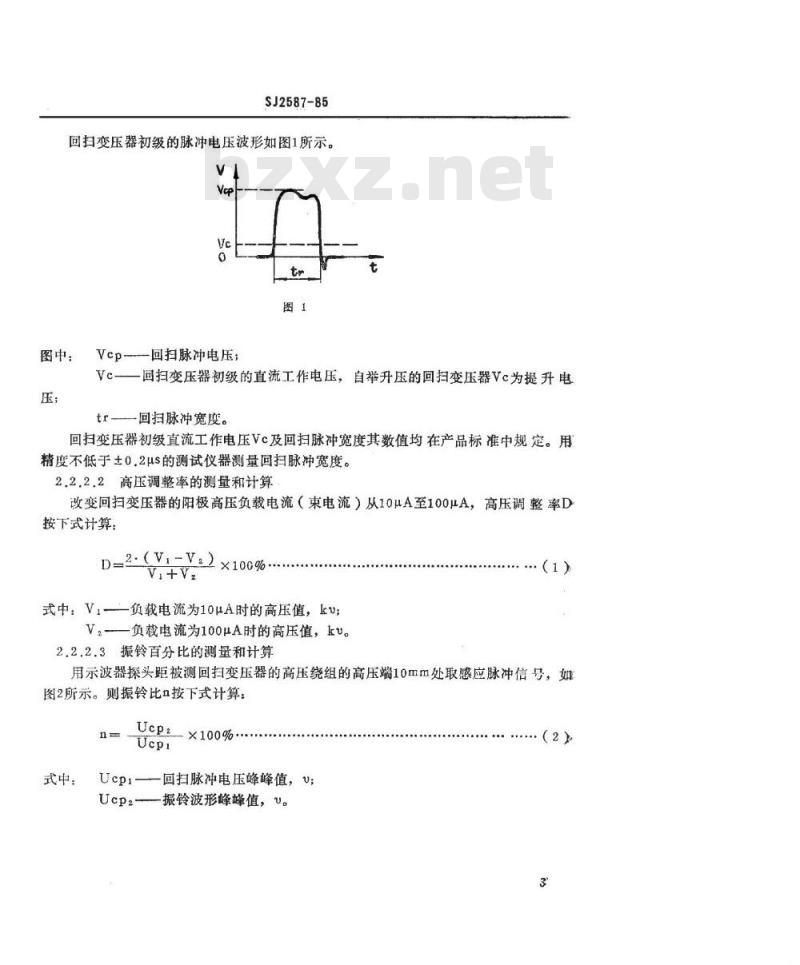

回扫变压器初级的脉冲电压波形如图1所示。vl
图中：
Vcp回扫脉冲电压；
一回扫变压器初级的直流工作电压，自举升压的回扫变压器Vc为提升电Vc
tr——回扫脉冲宽度。
回扫变压器初级直流工作电压Vc及回扫脉冲宽度其数值均在产品标准中规定。用精度不低于土0.2μs的测试仪器测量回扫脉冲宽度。2.2.2.2高压调整率的测量和计算改变回扫变压器的阳极高压负载电流（束电流）从10μA至100μA，高压调整率D按下式计算：
D=2:(VtV2×100%.
式中：V,—负载电流为10μA时的高压值，kv；V
一负载电流为100μA时的高压值，ku。2.2.2.3振铃百分比的测量和计算：（1）
用示波器探头距被测回扫变压器的高压绕组的高压端10mm处取感应脉冲信号，如图2所示。则振铃比n按下式计算：n
式中：
Ucp.×100%
Ucp1—回扫脉冲电压峰峰值，u;Ucp2振铃波形峰峰值，。
（2）
2.3过电压
2.3.1要求
SJ2587-85
回扫变压器输出阳极高压为额定值的1.5倍，负载电流为额定值，行频、逆程脉冲宽度和阳极高压负载电容量均按产品标准规定。试验持续时间：交收试验为5S，例行试验为60s。试验中应无放电、击穿和任何异常声音。2.3.2试验方法
试样应在典型工作状态规定的电路下进行试验，典型工作状态应与产品工作状态一致。提高行输出级的直流工作电压，使阳极高压均勾上升到额定电压值的1，5倍，经试验后，应符合要求。
2.4电晕
2.4.1要求
回扫变压器输出阳极高压为额定额的1.25倍，负载电流为额定值，行频、回扫脉冲宽度和阳极高压负载的电容量均按产品标准规定。试验持续时间为30S，此期间电晕操声电压不大于2mu。
2.4.2试验方法

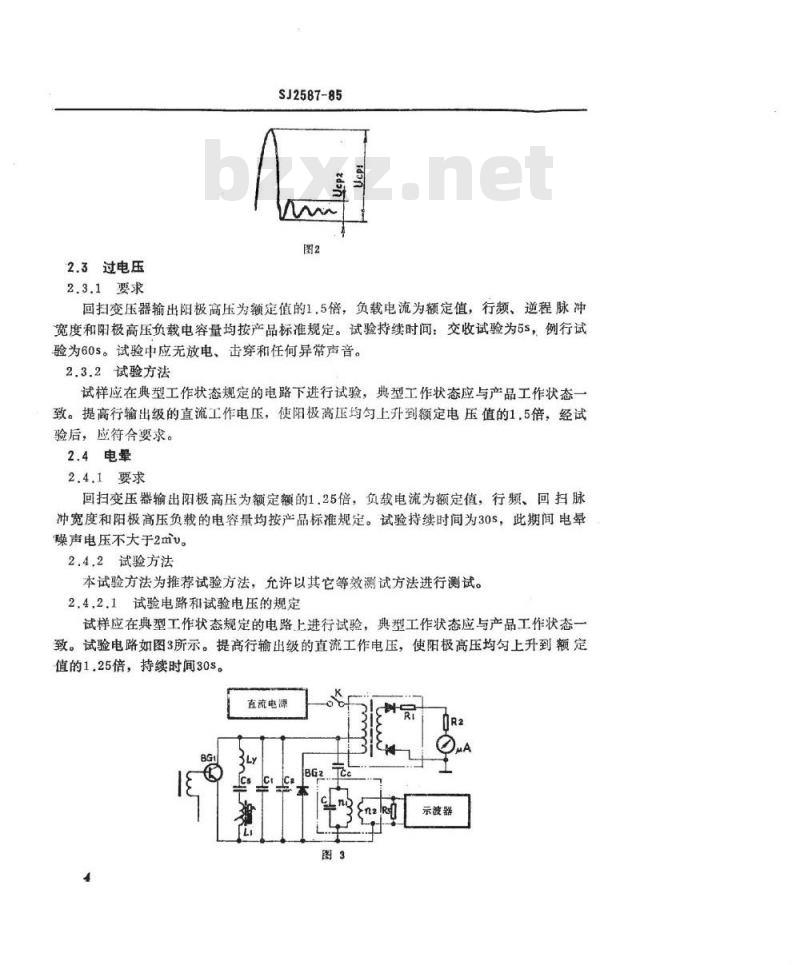

本试验方法为推荐试验方法，允许以其它等效测试方法进行测试。2.42.1试验电路和试验电压的规定试样应在典型工作状态规定的电路上进行试验，典型工作状态应与产品工作状态一致。试验电路如图3所示。提高行输出级的直流工作电压，使阳极高压均匀上升到额定值的1.25倍，持续时间30s。
直流电源
示波器
SJ2587-85
Cc耦合电容，电容量为33PF：
图中：
C——谐振电容，电容量为43PF；R，——阻尼电阻，519。
示波器的频率响应达50MHz，灵敏度为1mu/diu。2.4.2.2取样网络特性
取样网络的固有谐振频率f。=15MHz，通频带宽度△f0.7=1±0.5MHz，插入损耗d=20dB，匝数比n1：n，=7：2。2.4.2.3调整与试验
按示波器使用规范进行辉度和聚焦调整及测量电压校准，使聚焦处于良好状态。提高行输出级直流工作电压使阳极高压升至规定值保持30s，观察荧光屏上电晕噪声电压，此期间电晕噪声电压应不大于2mv。2.5绝缘电阻
2.5.1要求免费标准下载网bzxz
回扫变压器各绕组间（电气接地的绕组除外）及各绕组与磁芯间的绝缘电阻应不低于1000MQ。
2.5.2试验方法
试验前回扫变压器应在正常大气条件下存放至少8h；用精度不低于10%的1000u兆欧计或绝缘电阻表测量。样品受试时间60s后，读取绝缘电阻值。2.6高温稳定性
2.6.1要求
当将回扫变压器的工作温度由35℃升至70℃时，则回扫变压器的行电流变化值应不超过初测始量值的10%，高压变化值应不超过初始测量值的5%。2.6.2试验方法
将被测量回扫变压器置于温度35土3℃的高温箱内，用软导线与典型工作状态测试仪接通，使高压负载电流为100μA，工作0.5h后记录此时的高压值和行电流值，然后使高温箱升温至70土3℃，持续3h，记录此时的高压值的行电流值，其变化值应符合2.6.1款要求。
2.7温升
2.7.1要求
回扫变压器在高压负载电流为100μA条件下测试温升，温升要求在产品标准中规定。
2.7.2试验方法
将回扫变压器在正常大气条件、温度相对稳定的环境中放置3h后测量初级线圈直流铜阻，并记录此时的环境温度。然后，将回扫变压器置于温度为55±2℃的高温箱中，用软导线与典型工作状态测试仪接通，使高压负载为100μA，保持6h后取出。测量5
SJ2587-85
线圈铜阻（应在20s内测定完毕），试样在高温箱内彼此间距及与高温箱壁之间的距离不得小于10cm。
温升按下式计算：
ATm=f（234.5+th)-(t2-t).
△Tm一被测回扫变压器线圈的温升，℃：式中：
r—一线圈冷态电阻值，品
r2-线圈热态电阻值，Q；
ti—测量冷态电阻时的环境温度，C；t2一一测量热态电阻时的环境温度，C。2.8引出脚焊接性能
2.8.1可焊性
2.8.1.1要求
（3）
距回扫变压器安装面2～2。5mm以外部分的各引出端经155C，16h老化试验，然后经270土10℃焊槽浸焊，浸过焊料的表面必须复盖上一层光滑明亮的焊料层。允许有分散的诸如针孔状不渍润区域之类的缺陷，其缺陷面积应不大于浸渍面积的10%。2.8.1.2试验方法
a，试验样品推备
试验样品的表面应与“刚接收”的情况相同，并且在此之后不应被手指接触或受到其它污染。在进行可焊性试验之前，试验样品不应进行清洁处理。b．老化方法
按GB2423.2一82《电工电子产品基本环境试验规程试验B：高温试验方法》中的试验Ba，使试验样品在155℃条件下经受16h的高温试验。c、焊槽、焊料
焊槽的深度应不低于40mm，其容积应不小于300m1，焊料温度为270±10℃，焊料要求按GB2423.28一82《电工电子产品基本环境试验规程试验T：锡焊》附录B中规定。
所用焊剂应由按重量计25%的松香与75%的2一丙醇（异丙醇）或酒精组成。e：试验程序
在每次试验之前应首先用一块合适的材料把熔融焊料的表面刮得清洁光亮，试验应在刮后立即进行。
在正常的试验大气条件下，首先将被试验的可焊接引出端浸渍到焊剂中。过多的焊剂可以用挂适当时间的方法滴干或者用产生同样效果的任何其它方法除去。在有争议的情6
况下，滴干时间为60±5s。
SJ2587-85
用一厚度为1.5±0.5mm的绝热材料做成的挡板放在试样与熔融焊料之间，在档板上开着与引出端相适应的孔隙。浸溃过焊剂后立即将引出端以纵线方向浸渍到焊槽中去，引出端的浸溃点应至少离开槽壁10mm。
浸渍速度为25±2.5mm/s，引出端在槽内保持浸渍状态的时间应为2±0.5。距试样安装面端部2~2.5mm以外部分均应浸入焊料，然后试验样品以25±2.5mm/s的速度取出。
对焊剂任何残余物应使用2一丙醇（异丙醇）或酒精除去。其它要求按GB2423.28-82中试验Ta：导线和引出端的可焊性的有关规定。2.8.2耐焊接热
2.8.2.1要求
回扫变压器的引出端应能承受温度为350+10℃浸焊5±1s的作用，试验后恢复4h应无松动及脱落现象，应符合2.2条要求。2.8.2.2试验方法
a，试样准备、焊槽、焊料、焊剂等均与第2.8.1.2项试验方法中a、c、d规定相同。
b.试验程序
在每次试验之前应首先用一块合适的材料把熔融焊料的表面刮得清洁光亮。试验应在刮后立即进行。
首先将被试验的可焊接引出端浸渍到焊剂中，然后再将引出端以纵轴向浸渍到焊檀中去，引出端的浸渍点应至少离开槽壁10mm。试验时，用一厚度为1.5±0,5mm的绝热材料做的挡板放在试样与熔融焊料之间，在挡板上开着与引出端相适应的孔隙。可焊接引出端应在不超过1s的时间内浸渍到离试样的安装端面2~25mm的地方，，浸溃时间为5±1s。
c，按第2.2条进行检查。
d，其它要求按GB2423.28一82中试验Tb：元器件耐焊接热第4.6条规定。2.9引出端抗拔力
2.9.1要求
引出端应能承受20N的轴向拨力。2.9.2试验方法
用夹具分别与各引出端连接，另一端用码或弹簧秤施加20N轴向拉力，持续10s后，检查引出端应无松动，按第2.2条检查工作特性，应符合要求。2.10高压帽附警力
2.10.1要求
SJ2587-85
当承受10N拉力时高压帽应紧贴显象管，高压帽吸平面应与显象管无缝隙且高压导线与高压帽结合处应无轴向窜动等位移现象。2.10.2试验方法
将高压帽按使用状态安装在显象管上，高压帽内放置无水硅胶颗粒，用工具夹持高压帽上部（如图4所示）。使夹具引出端受力方向与高压帽吸平面成法线方向，用磁码或弹簧秤施加10N拉力，然后将显象管置于温度为40℃、相对湿度为93土3%的潮湿箱中放置2h后，高压帽内应保持干燥状态，高压帽内无水硅胶颗粒应保持本色。工具
高压姐
显像管
2.11高压导线抗拉力
2.11.1要求
高压导线经三次弯曲后再承受20N拉力，高压导线及连接处应无断裂现象。2.11.2试验方法
将回扫变压器固定在平台上。高压帽处吊质量为1kg的码，使高压线弯曲90持续10s，如图5所示。然后把回扫变压器转180，使高压线在相反方向弯曲90，以此为一次，反复进行三次，再按图6受力方向承受20N拉力，持续60S。试验后按第2.2条检查工作特性和按第2.4条检查电晕，应符合要求。8
高压学线
2.12环境试验总技术要求
2.12.1预处理
SJ2587-85
高压帽
受试回扫变压器应在正常大气条件下存放24h，以消除试验样品过去所受到的温度、湿度等影响，使其性能稳定，经过预处理后再进行环境试验。2.12.2试验
环境试验均应在无包装状态下进行。2.12.3最后检测
检测项目按表1要求进行。
检测项目
工作特性
行电流变化率
高压变化率
绝缘电阻
技术要求和检测方法
第2.1条
第2.2条
第2.4条
第2.5条
高压为额定值
2.12.4变化率计算
SJ2587-85
受试后的回扫变压器其性能变化率按上式计算：d=D,-D/×100%.
式中：
d变化率，%；
D，一试验前测试的数值（初始值）：D,—试验后测试的数值。
2.12.5气候顺序
（4）
高温、低温、低气压和湿热等试验项目是互相关联的，须规定标准“气候顺序”环境试验的顺序规定如下：
高温贮存；
低温贮存；
温度变化；
振动；
碰撞；
低气压；
交变湿热。
以上这些试验项目之间的每一个间隔都不得超过三天，在试验开始和试验结束后要进行测试。其中，低气压试验在试验过程中也要进行测试。2.13高温贮存
2.13.1要求
回扫变压器在经温度为100℃、持续时间为72h的高温贮存试验后应无机械损伤，其主要性能参数应符合表1要求。
2.13.2试验方法
将回扫变压器放入高温箱中，逐渐将温度调至100土2℃保持72h后取出。其它有关试验方法应按GB2423.2—81中有关规定执行。试验结束后按2.13.1款检查。2.14低温贮存
2.14.1要求
将回扫变压器放入一40℃的低温箱中存放16h后应无机械损伤，其主要性能参数应符含表1要求。
2.14.2试验方法
将回扫变压器放入低温箱逐渐将温度调至一40±3℃，存放16h后取出。其它有关试验方法按GB2423.1--81《电工电子产品基本环境试验规程试验A，低温试验方法》有关规定执行。试验结束后按2.14.1款检查。2.15温度变化
2.15.1要求
SJ2587-85
回扫变压器在经受按2，15.2款规定进行的温度变化试验后应无机械损伤，其主要性能参数应符合表1要求。
2.15.2试验方法
将回扫变压器置于预先调到规定温度的高低温箱中进行试验，每次温度循环如图T所示。经五个试验周期。
85±3%
25±10t
-25℃
一个循环周期
图中：
A—一第一次循环起点；
t1一各3h的高、低温持续时间；t，一转换时间。不少于2min，且不多于3min如果用自动两箱设备，t，可少于30s，而且不须放到试验室温下。其它有关试验方法按国家标准GB2423.22—81《电工电子产品基本环境试验规程试验N：温度变化试验方法》中试验Na有关规定执行。试验结束后按2.15.1款检查。2.16振动试验
2.16.1要求
回扫变压器在经受按2.16.2款规定进行的振动试验后应无机械损伤，其主要性能参数应符合表1要求。
2.16.2试验方法
将回扫变压器按实际工作方式（不通电）固定在振动台上，按表2所规定的各项内容进行试验。
