【电子行业标准(SJ)】 声表面波滤波器术语和定义

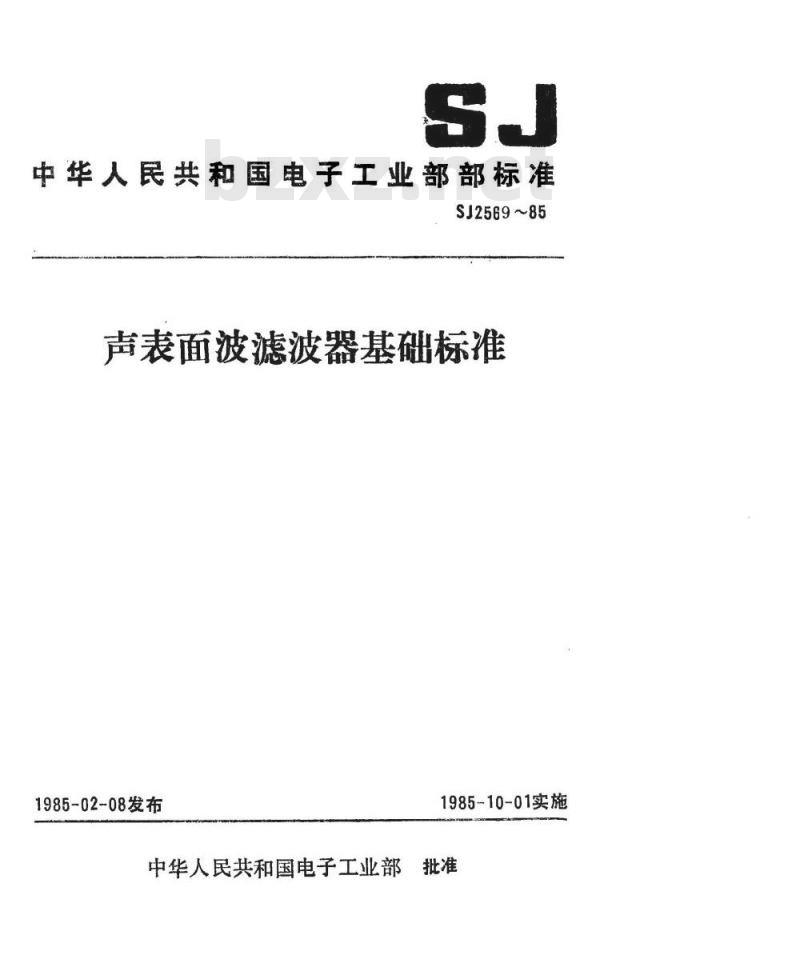

中华人民共和国电子工业部部标准SJ256985
声表面波滤波器基础标准
1985-02-08发布
1985-10-01实施

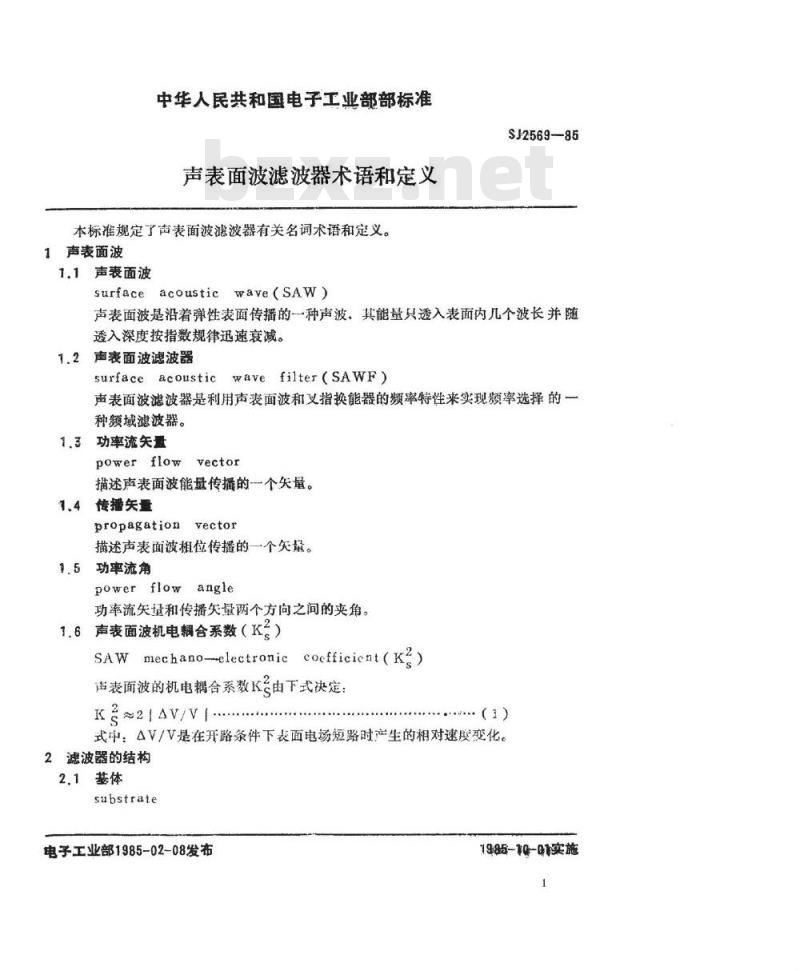

中华人民共和国电子工业部批准中华人民共和国电子工业部部标准声表面波滤波器术语和定义
本标准规定了声表面波滤波器有关名词术语和定义。1声表面波
1.1声表面波
surfaceacousticwave(SAW)
SJ2569-85
声表面波是沿着弹性表面传播的一种声波、其能量只透入表面内几个波长并随透入深度按指数规律迅速衰减。1.2声表面波滤波器
surfaceacoustic
filter(SAWF)
声表面波滤波器是利用声表面波和义指换能器的频率特性来实现频率选择的一种频域滤波器。
1.3功率流盘
powerflowvector
描述声表面波能盘传播的一个矢量。传播失量
propagation vector
描述声表面波相位传播的一个量。1.5功率流角
power flow angle
功率流矢量和传播失量两个方向之间的夹角。1.6声表面波机电翱合系数（K）SAWmechano--electroniccoefficientk2声表面波的机电耦合系数K由下式决定：K2~2/AV/VI
.（3）
式中：△V/V是在开路条件下表面电场短路时产生的相对速度变化。2滤波器的结构
2.1基体
substrate
电子工业部1985-02-08发布
1985-10-01实施
SJ2569-85

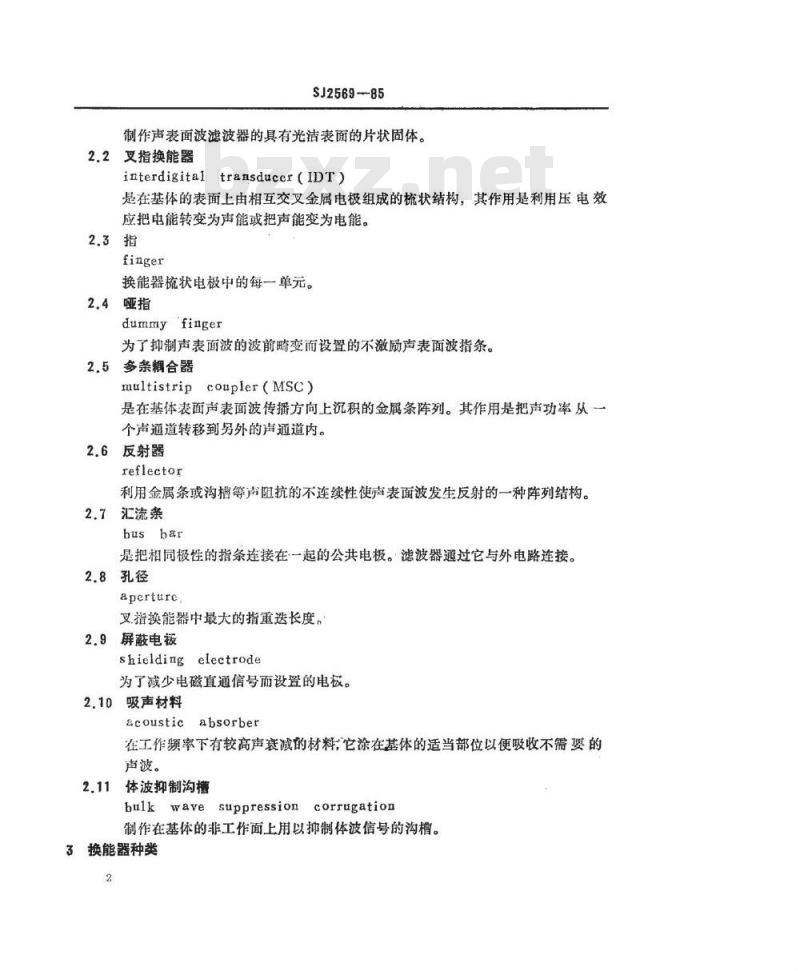

制作声表面波滤波器的具有光洁表面的片状固体。2.2叉指换能器
interdigitaltransducer（IDT）是在基体的表面上由相互交叉金属电极组成的梳状结构，其作用是利用压电效应把电能转变为声能或把声能变为电能。2.3指
finger
换能器梳状电极中的每一单元。2.4哑指
dummyfinger
为了抑制声表面波的波前畸变而设置的不激励声表面波指条。2.5多条合器
multistripcoupler(MSC)
是在基体表面声表面波传播方向上沉积的金属条阵列。其作用是把声功率从个声道转移到另外的声通道内。2.6反射器
reflector
利用金属条或沟等声阻抗的不连续性使声表面波发生反射的一种阵列结构。2.7
汇流条
busbar
是把相同极性的指条连接在一起的公共电极。滤波器通过它与外电路连接。2.8孔径
aperture
叉指换能器中最大的指重送长度。2.9
屏蔽电板
shieldingelectrode
为了减少电磁直通信号而设置的电板。2.10吸声材料
acoustic absorber
在工作频率下有较高声衰减的材料，它涂在基体的适当部位以便吸收不需要的声波。
体波抑制沟槽
bulkwavesuppressioncorrugation制作在基体的非工作面上用以抑制体波信号的沟槽。3换能器种类

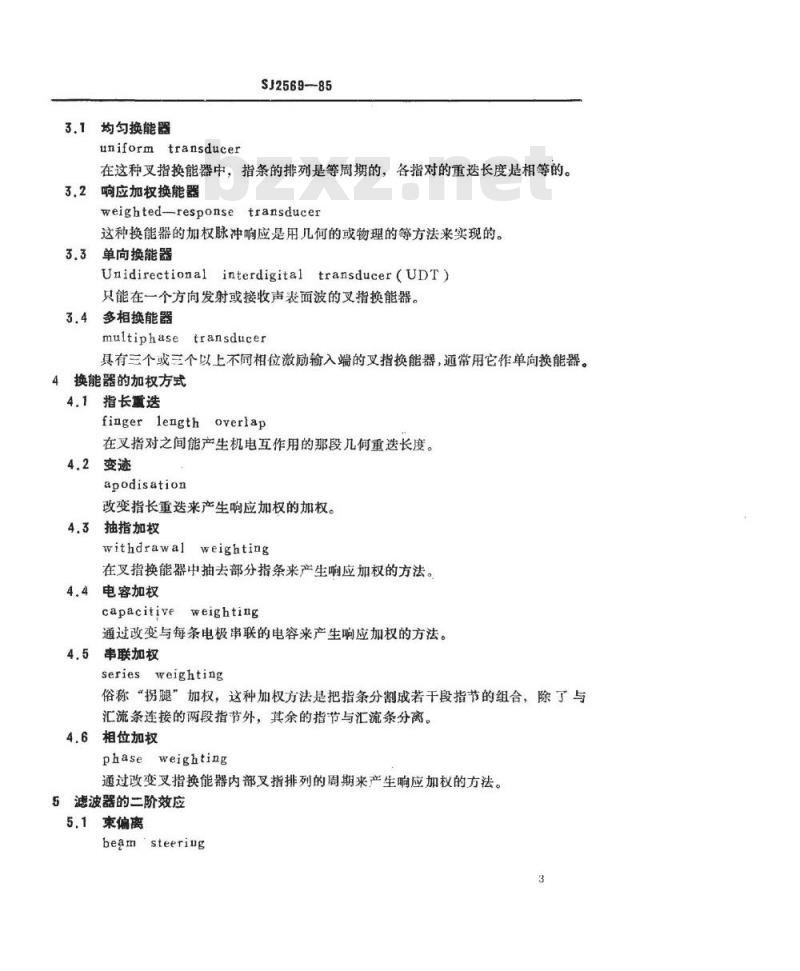

3.1均匀换能器
uniform transducer
SJ2569-85
在这种叉指换能器中，指条的排列是等周期的，各指对的重送长度是相等的。3.2响应加权换能器
weighted-responsetransducer免费标准bzxz.net
这种换能器的加权脉冲响应是用几何的或物理的等方法来实现的。3.3单向换能器
Unidirectionalinterdigitaltransducer（UDT)只能在一个方向发射或接收声表面波的叉指换能器。3.4
多相换能器
multiphase
etransducer
有三个或三个以上不同相位激励输入端的叉指换能器，通常用它作单向换能器。4换能器的加权方式
指长重选
finger length
hoverlap
在叉指对之间能产生机电互作用的那段几何重迭长度。4.23
apodisation
改变指长重选来产生响应加权的加权。抽指加权
1weighting
withdrawal
在叉指换能器中抽去部分指条来产生响应加权的方法。4.4电容加权
capacitiveweighting
通过改变与每条电极串联的电容来产生响应加权的方法。4.5
串联加权
series weighting
俗称“拐腿”加权，这种加权方法是把指条分割成若干段指节的组合，除了与汇流条连接的两段指节外，其余的指节与汇流条分离。4.6相位加权
phase weighting
通过改变叉指换能器内部叉指排列的周期来产生响应加权的方法。5滤波器的二阶效应
5.1东偏离
beam'steering
SJ2569--85

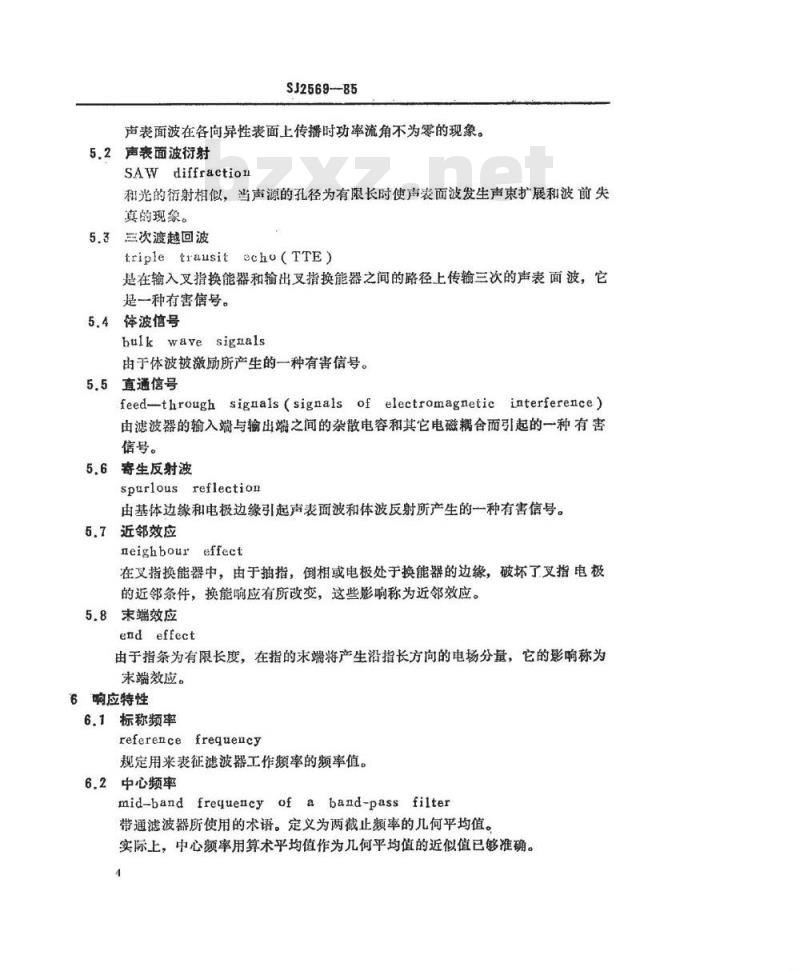

声表面波在各向异性表面上传播时功率流角不为零的现象。5.2声衰面波衍射
SAWdiffraction
和光的衍射相似，当声源的孔径为有限长时使声表面波发生声束扩展和波前失真的现象。
5.3三次渡越回波
tripletrausitecho（TTE)
是在输入叉指换能器和输出叉指换能器之间的路径上传输三次的声表面波，它是一种有害信号。
5.4体波信号
bulkwavesiguals
由于体波被激励所产生的一种有害信号。5.5直通信号
feed-through signals(signalsof electromagnetic interference)由滤波器的输入端与输出端之间的杂散电容和其它电磁耦合而引起的一种有害信号。
5.6寄生反射波
spurlousreflection
由基体边缘和电极边缘引起声表面波和体波反射所产生的一种有害信号。近邻效应
meighboureffect
在叉指换能器中，由于抽指，倒相或电极处于换能器的边缘，破坏了叉指电极的近邻条件，换能响应有所改变，这些影响称为近邻效应。5.8末端效应
endeffect
由于指条为有限长度，在指的末端将产生沿指长方向的电场分量，它的影响称为末端效应。
6响应特性
6.1标称频率
referencefrequency
规定用来表征滤波器工作频率的频率值。6.2中心频率
mid-band frequencyofaband-passfilter带通滤波器所使用的术语。定义为两截止频率的几何平均值。实际上，中心频率用算术平均值作为几何平均值的近似值已够准确。4
6.3截止频率
cut-off frequency
SJ2569-85
相对衰耗达某一规定值时的通带边缘频率。6.4插人衰耗
attenuation
insertion
滤波器插入前，信号源直接传送给负载阻抗的功率和插入以后传送给负载阻抗的功率之比的自然对数的一半
指入衰耗=n（nep），
·（2)
式中：P。—负载直接接到信号源上所得到的功率；P——滤波器插入后，负载所得到的功率。若用负载上的电压表示，则
U.（nep）
插入衰耗=1n
uo(dB）
插入襄耗=201g：
式中：U。——负载直接接到信号源上时，负载上的电压；U，——滤波器插入后，负载上的电压。·(3)
通常情况下，滤波器的插入衰耗均指定用滤波器在端接规定阻抗时，用通带中最大输出电平频率点的插入衰耗值来衡量。若另作规定，滤波器插入衰耗可按规定频率点的插入衰耗来衡量。6.5通带
passband
相对衰耗等于或小于确定通带的某一规定值时的频带。6.6通带宽度
passbandwidth
通带两截止频率间的频率间隔。对带通滤波器，通带宽度等于两截止频率之差，对梳型滤波器，通带宽度系指各具体通带的通带宽度。
6.7通带波动
pass-bandripple
滤波器通带中规定频段的最大衰耗差值。6.8阻带
stopband
相对衰耗等于或大于某一规定值时的频带。6.9
阻带宽度
stopbandwidth
SJ2569-—85
距离滤波器中心频率最近的，衰耗等于规定值的阻带两个边缘频率点间的频率间隔。
6.10矩形系数
shepefactorofaband-passfilter指两个规定的衰耗值所确定的频带宽度之比。矩形系数一般用阻带宽度与通带宽度之比来衡量。E6.11群时延
groupdelay
在某一给定频率上，其值等于信号源和输出之间用抓度表示的相移对角频率的一阶导数。
8.12群时延波动
groupdelaytimeripple
在规定通带范围内，群时延的最大差值。6.13输人电平
input level
加到滤波器输入端的功率、电压或电流的电平。6.14输出电平
output level
滤波器负载上所得到的功率、电压或电流的电平。6.15输入阻抗
input impedance
滤波器输出端配接规定的端接阻抗时，滤波器对号源所呈现的阻抗值。6.16输出阻抗
outputimpedance
滤波器输入端配接规定的端接阻抗时，滤波器对负载所呈现的阻抗值。6.17端接阻抗
terminatingimpedance
信号源或负载对滤波器所呈现的阻抗值。为保证滤波器的正常工作，其值应分别符合滤波器所规定的输入阻抗和输出阻抗。
标称频效·
变迹·
叉指换能器·
插入衰耗
抽指加权
传播矢量
串联加权
单向换能器
电容加权
端接阻抗
多条耦合器
多相换能器
反射器
功率流角
功率流失量
汇流条
截止频率.
近邻效应
SJ2569-85
附录A
汉语索引
（补充件）
寄生反射波
均匀换能器·
矩形系数…
末端效应
屏蔽电极
群时延
群时延波动
三次渡越回波
声表面波·
声表面波机电耦合系数
声表面波滤波器
声表面波衍射
输出电平.
输出阻抗
输入电平：
输入阻抗
束偏离·
体波信号：
体波抑制沟槽
通带波动
SJ2569-85
通带宽度
相位加权
响应加权换能器·
吸声材料·
指长重送·
直通信号…
中心频率
阻带宽度+
SJ2569--85
acoustic
aperture.
absorber.
apodisation.
steering
suppression
capacitive weighting..
cut-off
frequency.
finger
feed-through
finger.....
fingerlength
overlag
SJ2569-85
附录B
英文索引
（补充件）
corrugation..
ripple
inputimpedance
inputlevel..
insertionattenuation
intcrdigital
transducer
SJ2569-85
mid-bandfrequencyofaband-passmultiphasetransducer
multistrip
neighbour
output
output
couple
effect
impedance
pass-bandripple
bandwidth...
weighting...
propagation
reference
reflector
series
vector
vectot
freguency
weighting
factor
band-pass
filter
fiiter
