【通信行业标准(YD)】 光缆线路对地绝缘指标及测试方法

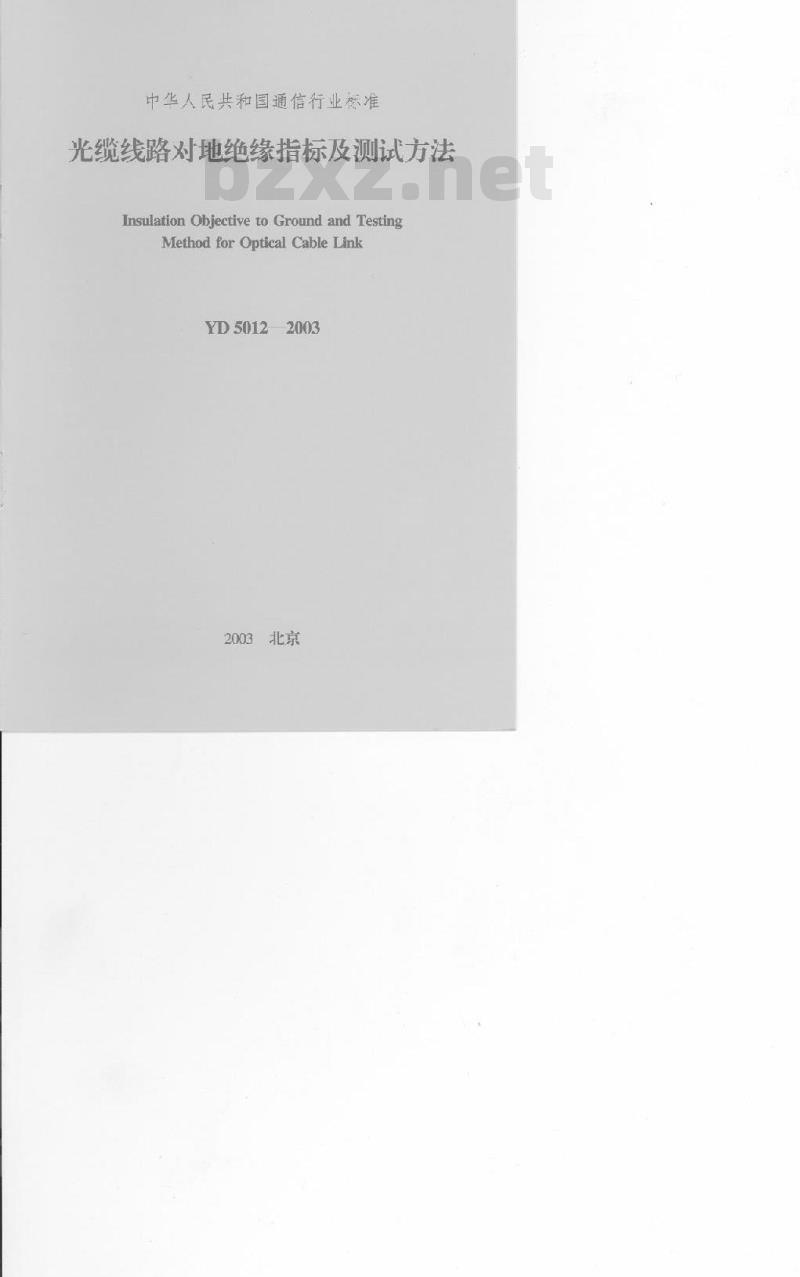

中华人民共和国通信行业标准
光缆线路对地绝缘指标及测试方法Insulation Objective to Ground and TestingMethodfor Optical CableLink
YD50122003
2003北京

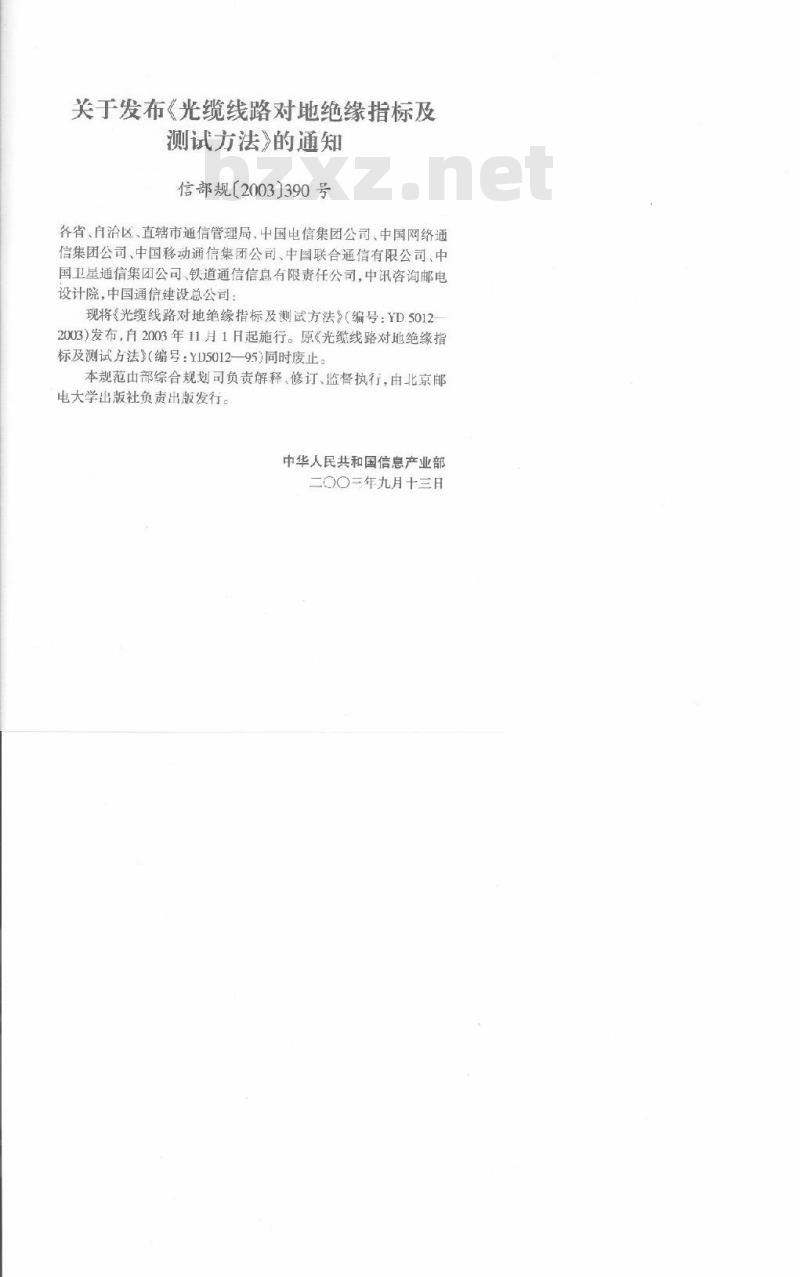

关于发布《光缆线路对地绝缘指标及测试方法》的通知
信部规【2003]390号
各省、自洽区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、铁道通信信息有限责任公司，中讯咨询邮电设计院，中国通信建设总公司：现将《光缆线路对地绝缘指标及测试方法》（编号：YD5012-2003)发布，自2003年11月1日起施行。原《光缆线路对地绝缘指标及测试方法》（编号：YD5012—95)同时废止：本规范由部综合规划司负责解释、修订、监督执行，由北京邮电大学出版社负责出版发行。
中华人民共和国信息产业部
二〇〇二年九月十三日

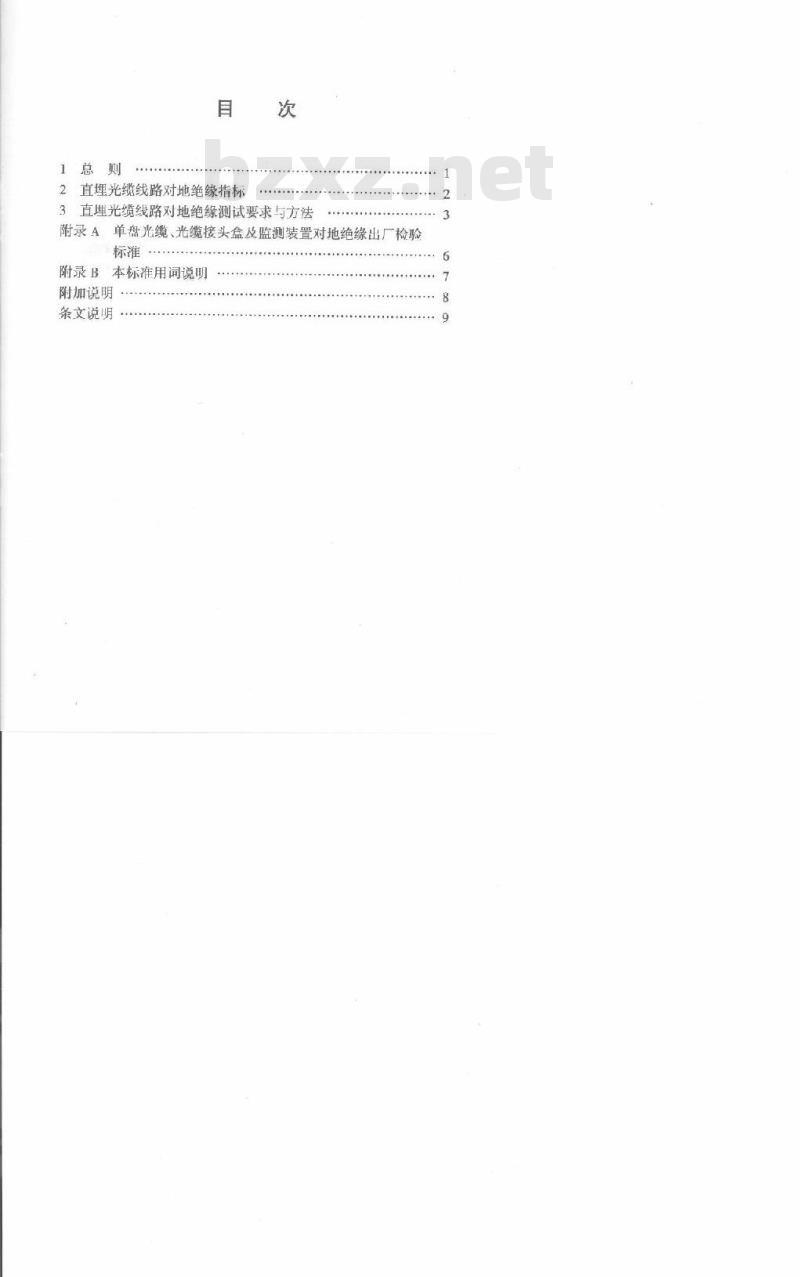

直埋光缆线路对地绝缘指标
3直理光缆线路对地绝缘测试要求与方法附录A单盘光缆、光缆接头盒及监测装置对地绝缘出厂检验标准
附录 B本标准用词说明
附加说明
条文说明

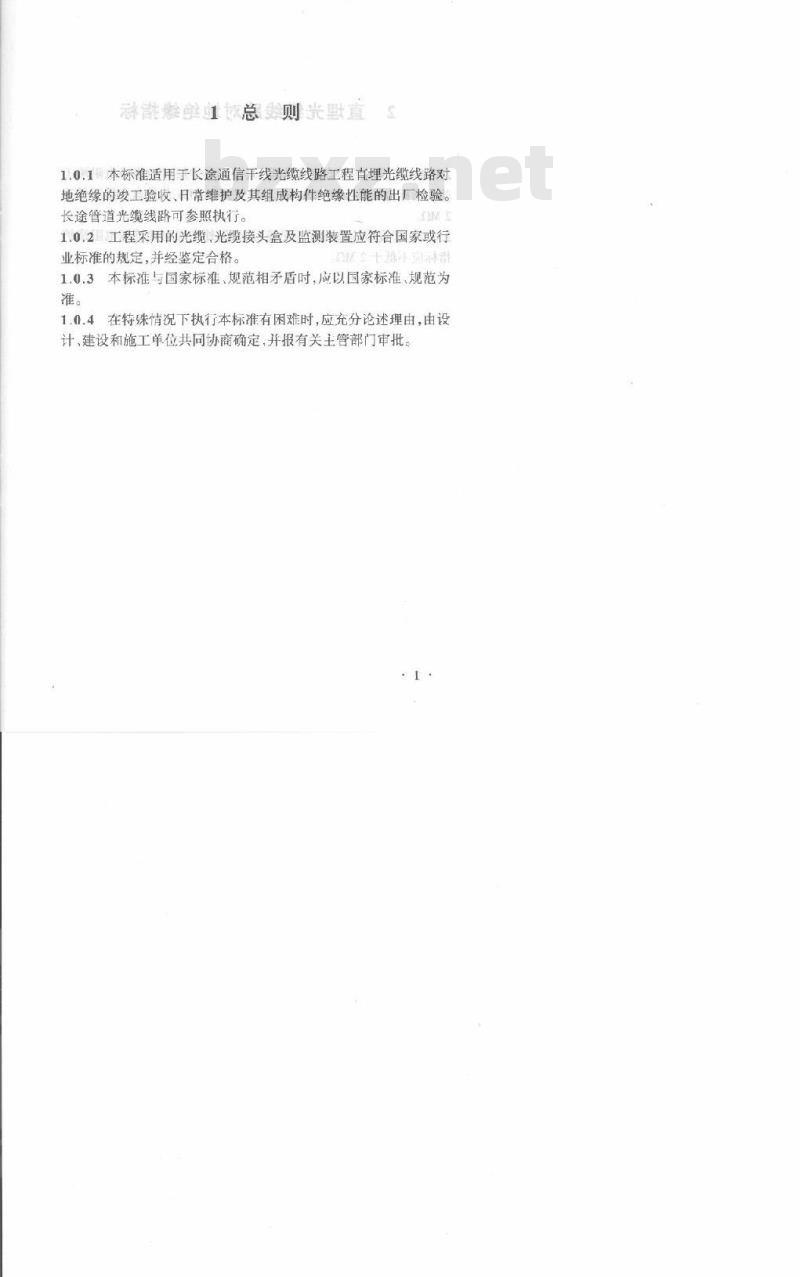

总则光直
1.0.1本标准适用于长途通信干线光缆线路工程直埋光缆线路对地绝缘的峻工验收、日常维护及其组成构件绝缘性能的出厂检验。长途管道光缆线路可参照执行。O
1.0.2工程采用的光缆，光缆接头盒及监测装置应符合国家或行业标准的规定，并经鉴定合格。1.0.3本标准与国家标准、规范相矛盾时，应以国家标准、规范为准。
在特殊情况下执行本标准有困难时，应充分论述理由，由设1.0.4

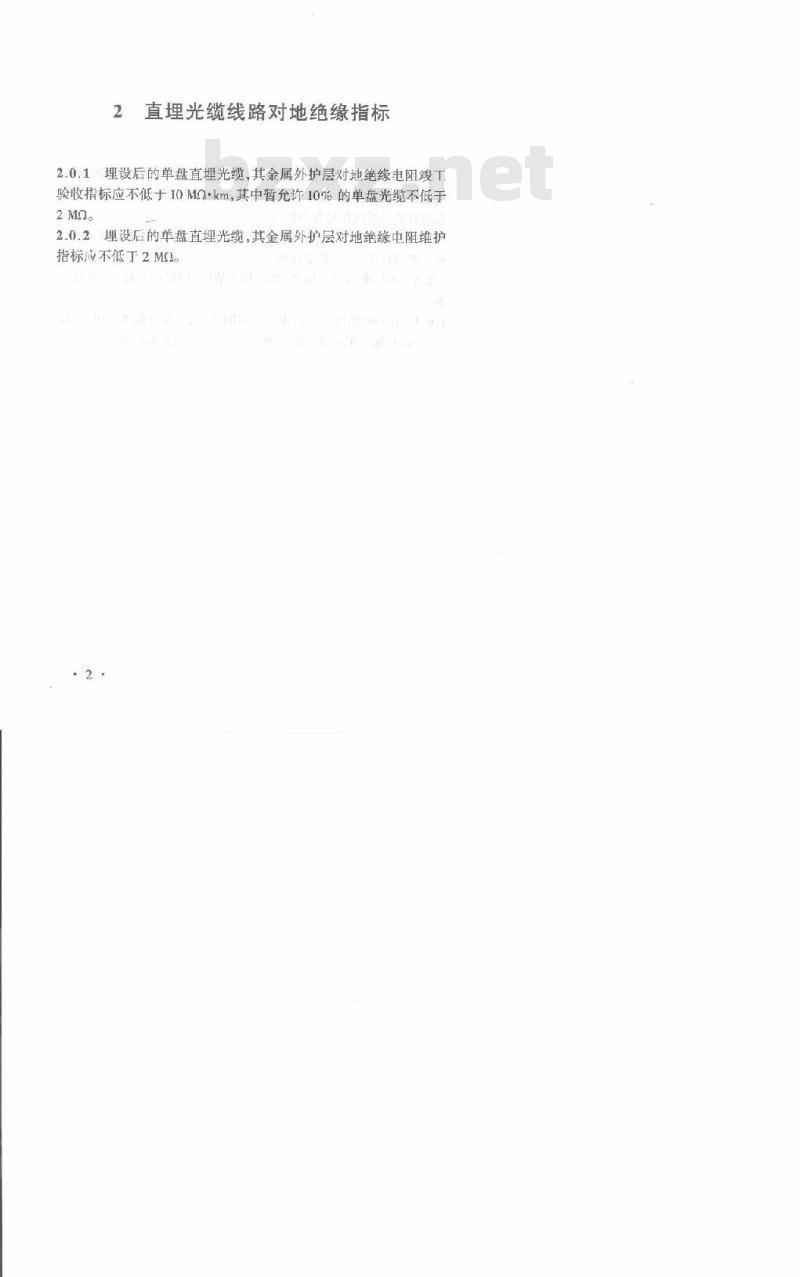

计，建设和施工单位共同协商确定，并报有关主管部门审批。直埋光缆线路对地绝缘指标
2.0.1理设后的单盘直埋光缆，其金属外护层对地绝缘电阻峻T验收指标应不低于10MQkm，其中暂允许10%的单盘光缆不低于2 MO.。
2.0.2理设后的单盘直埋光缆，其金属外护层对地绝缘电阻维护指标应不低于2Mo。
3直埋光缆线路对地绝缘测试要求与方法3.0.1直埋光缆线路对地绝缘项目峻工验收和日常维护，应在光缆埋设接续后通过光缆线路对地绝缘监测装置进行测试。光缆线路对地绝缘监测装置与光缆中的金属构件相连接3.0.2光缆线路对地绝缘监测装置由监测尾缆、绝缘密闭堵头和接头盒进水监测电极组成。其中，监测尾缆和绝缘密闭堵头应安装在每个光缆接头点的监测标石内；进水监测电极安装在接头盒的内底壁上：无监测电极时，把光缆监测线对中的两根空余线（5、6号分开后，放在接头盒底部。
3.0.3直埋光缆线路对地绝缘电阻测试，应根据被测试对地绝缘电阻值的范围，按仪表量程确定使用高阻计或兆欧表。选用高阻计（500V·DC）测试时，应在2分钟后读数；选用兆欧表（500V·DC）测试时，应在仪表指针稳定后读数。3.0.4对地绝缘电阻的测试，应避免在相对湿度大于80%的条件下进行。
3.0.5测试仪表引线的绝缘强度应满足测试要求，且长度不应超过2米。
3.0.6直理光缆线路对地绝缘监测装置缆线连接方法如图3.0.6-1和图3.0.6-2所示。对地绝缘监测装置缆线的连接应符合以下要求：
（1）监测尾缆的芯线与光缆金属护层应电气连通，接续良好(2)接头盒进水监测电极用PVC塑料胶粘结在接头盒内底壁上，其位置应不影响接头盒的再次元启使用：（3）遇非金属加强芯光缆时，监测尾缆3.4号芯线腾空，线头做绝缘处理；
（4)监测尾缆在标石上线孔内应保持松弛状态，避免受力。监测
标石盖
光缆接头盒
接头盒迷水
监测电极
光缆金属护层
监测尾缆
BA光缆
3B光缆
光缆金属加强芯
图3.0.6-1
绝缘密闭
监测标石
配套钢管此内容来自标准下载网
监测标石
一端进出接头盒对地绝缘监测装置连接图置，
光缆接头盒
光缆金属护层
B光缆
接头盒进水
监测电极
标石盖
3×2×0.7
监测尾缆
A光线
光缆金属加强芯
图3.0.6-2两端进出接头盒对地绝缘监测装置连接图纯缘密闭
监测标石
配套钢管
监测标石
单盘光缆、光缆接头盒及监测装置附录A
对地绝缘出厂检验标准
A.0.1单盘光缆绝缘电阻
光缆外护层内铠装层与大地间绝缘电阻，在光缆浸水24小时后测试，应不小于2000MQ·km（直流500V测试）。A.0.2单盘光缆介电强度
外护层内铠装与大地间：在光缆浸水24小时后测试，应不小于直流15kV2分钟。
外护层内铠装与金属加强芯间：应不小于直流20kV5砂钟，符合ITU-TK.25规定。
A.0.3光缆接头盒对地绝缘性能
光缆接头盒内的所有金属件与大地之间的绝缘电阻，在接头盒没水24小时后测试，应不小于20000MQ（直流500V测试）。A.0.4光缆接头盒耐电压性能
光缆接头盒的耐电压（光缆接头盒内金属构件之间、金属构件与大地之间）性能，在接头盒浸水24小时后测试，应不小于直流15kV2分钟，不山穿，无飞弧现象，A.0.5监测装置的监测尾缆与绝缘密闭堵头连接，在浸水24小时后测试，缆芯对地及缆芯间的绝缘电阻，应不低于20000MQ（直流500V测试）。
附录B本标准用词说明
本标准条文中有关严格程度的用词，采用了以下写法：B.0.1表示“很严格，非这样做不可\的用词：降主正面词采用“必须”表爱
人卓夏
反面词采用“严禁”。
B.0.2表示“严格，在正常情况下均应这样做\的用词：正面词采用“应”。
反面词采用“不应”或“不得”B.0.3表示“允许稍有选择，在条件许可时音先应这伴做”的用词：
正面词采用“宜”。
反面词采用“不宣”
B.0.4表示允许有选择，在一定条件下可以这样做”的用词，采用“可\。
明附加说明
日录姆
主编单位：中讯邮电咨询设计院主要起草人：段宏坡贺水涛崔朝旭中华人民共和国通信行业标准
光缆线路对地绝缘指标及测试方法Insulation Objective to Ground and TestingMethod forOptical CableLink
YD50122003
条文说明
