【公共安全行业标准(GA)】 消防腰斧

ICS 13.220. 10
中华人民共和国公共安全行业标准GA630-2006
消防腰斧
Hatchetforfirefighters
2006-08-29发布
“数码防价
中华人民共和国公安部
2007-01-01实施
中华人民共和国公共安全
行业标准
消防腰
GA630—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.bzcbs.com
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
2006年12月第一版
字数9千字
2006年12月第一次印刷
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：010)68533533

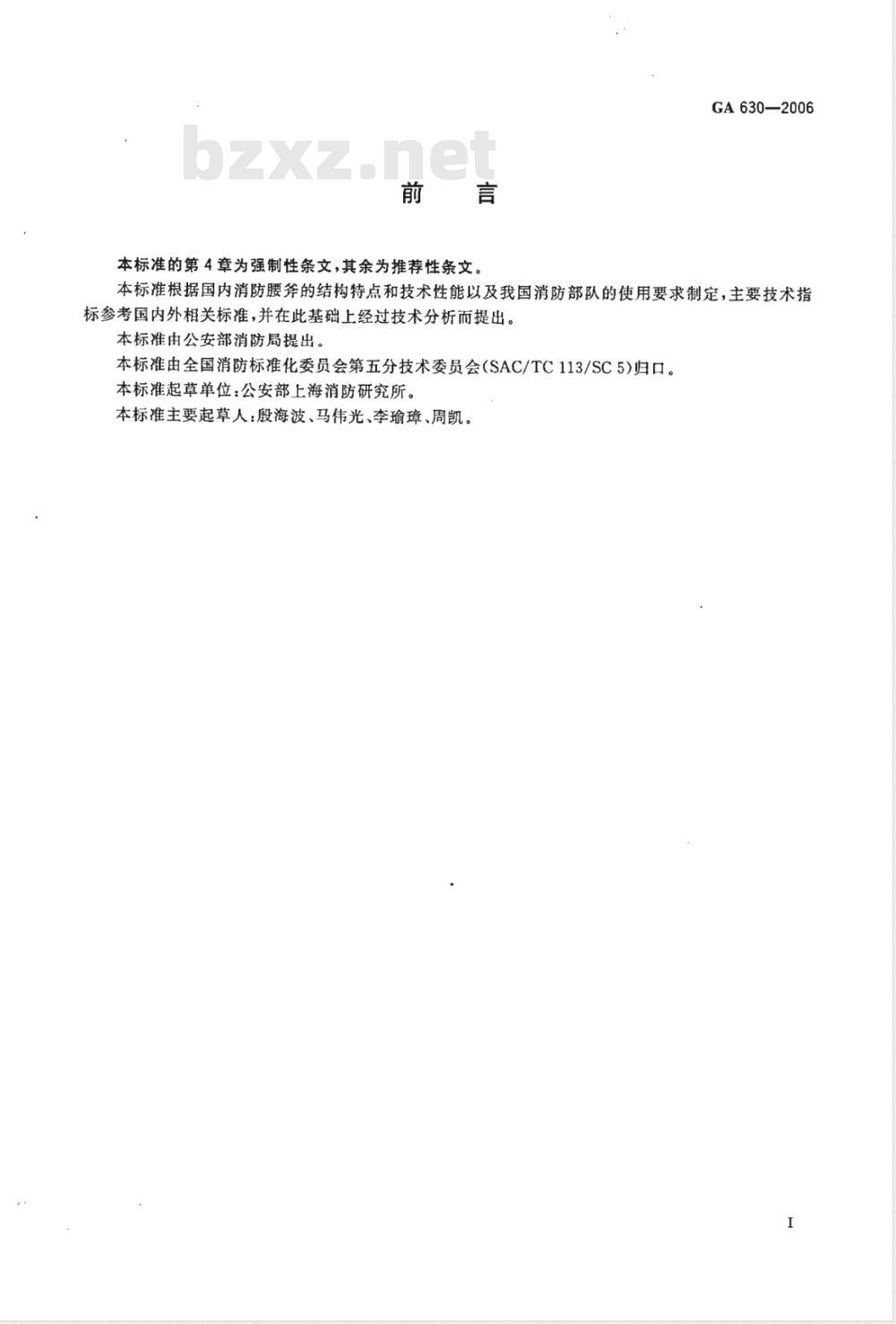

本标准的第4章为强制性条文，其余为推荐性条文。GA630—2006
本标准根据国内消防腰斧的结构特点和技术性能以及我国消防部队的使用要求制定，主要技术指标参考国内外相关标准，并在此基础上经过技术分析而提出。本标准由公安部消防局提出。
本标准由全国消防标准化委员会第五分技术委员会(SAC/TC113/SC5)归口。本标准起草单位：公安部上海消防研究所。本标准主要起草人：殷海波、马伟光、李瑜璋、周凯。范围

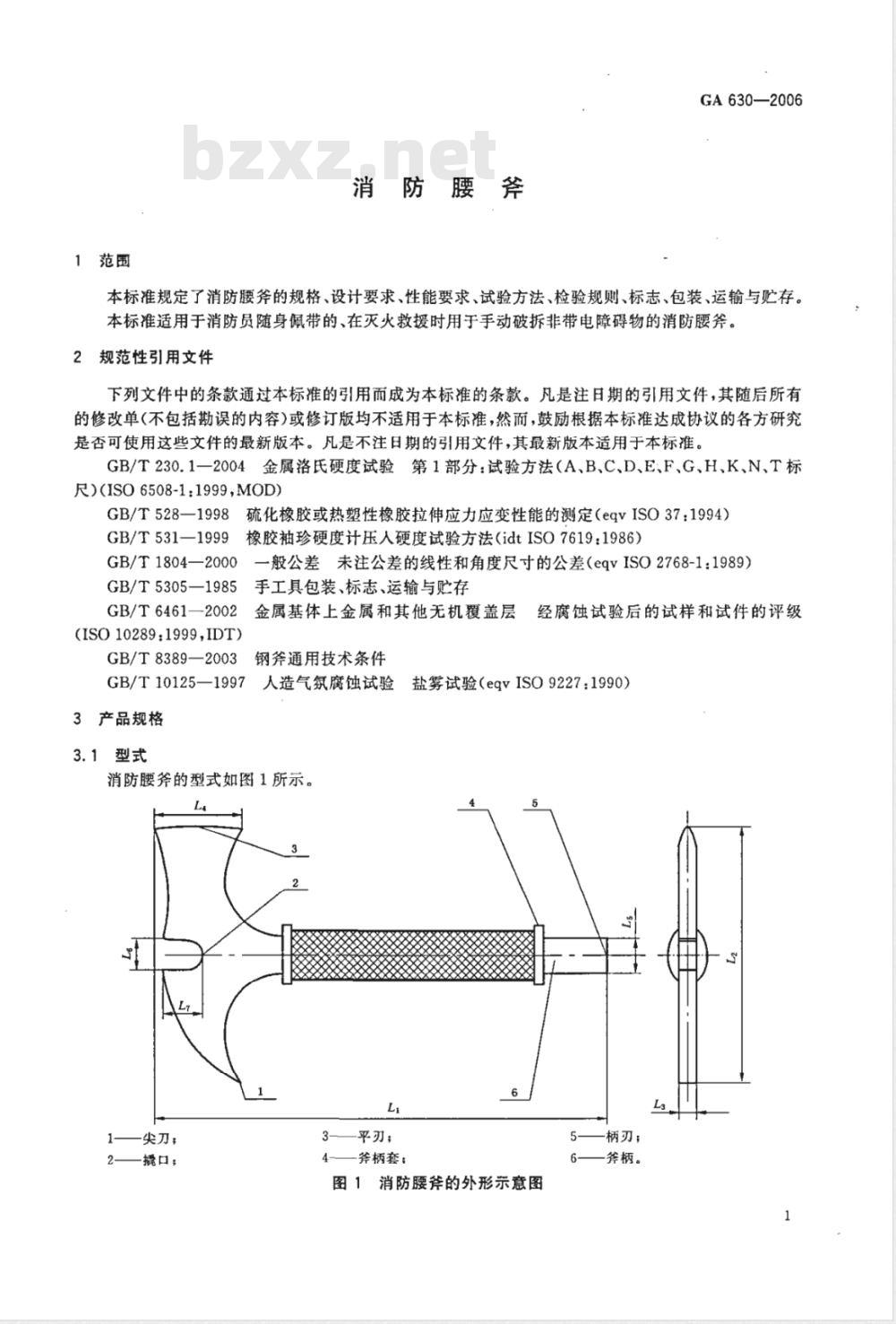

消防腰斧
GA630—2006
本标准规定了消防腰斧的规格、设计要求、性能要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于消防员随身佩带的、在灭火救援时用于手动破拆非带电障碍物的消防腰斧。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T230.1一2004金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺)(ISO6508-1:1999,MOD)
GB/T528—1998
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（eqvISO37：1994）GB/T531—1999
GB/T1804—2000
橡胶袖珍硬度计压人硬度试验方法（idtISO7619：1986）一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T5305—1985
GB/T6461—2002
(ISO10289:1999,IDT)
GB/T8389—2003
GB/T10125—1997
3产品规格
3.1型式
手工具包装、标志、运输与贮存金属基体上金属和其他无机覆盖层钢斧通用技术条件
人造气氛腐蚀试验
消防腰斧的型式如图1所示。
尖刀；
撬口：
平刃；
经腐蚀试验后的试样和试件的评级盐雾试验（eqvISO9227：1990）5-
斧柄套：
图1消防腰斧的外形示意图
柄刃；
斧柄。
GA630—2006

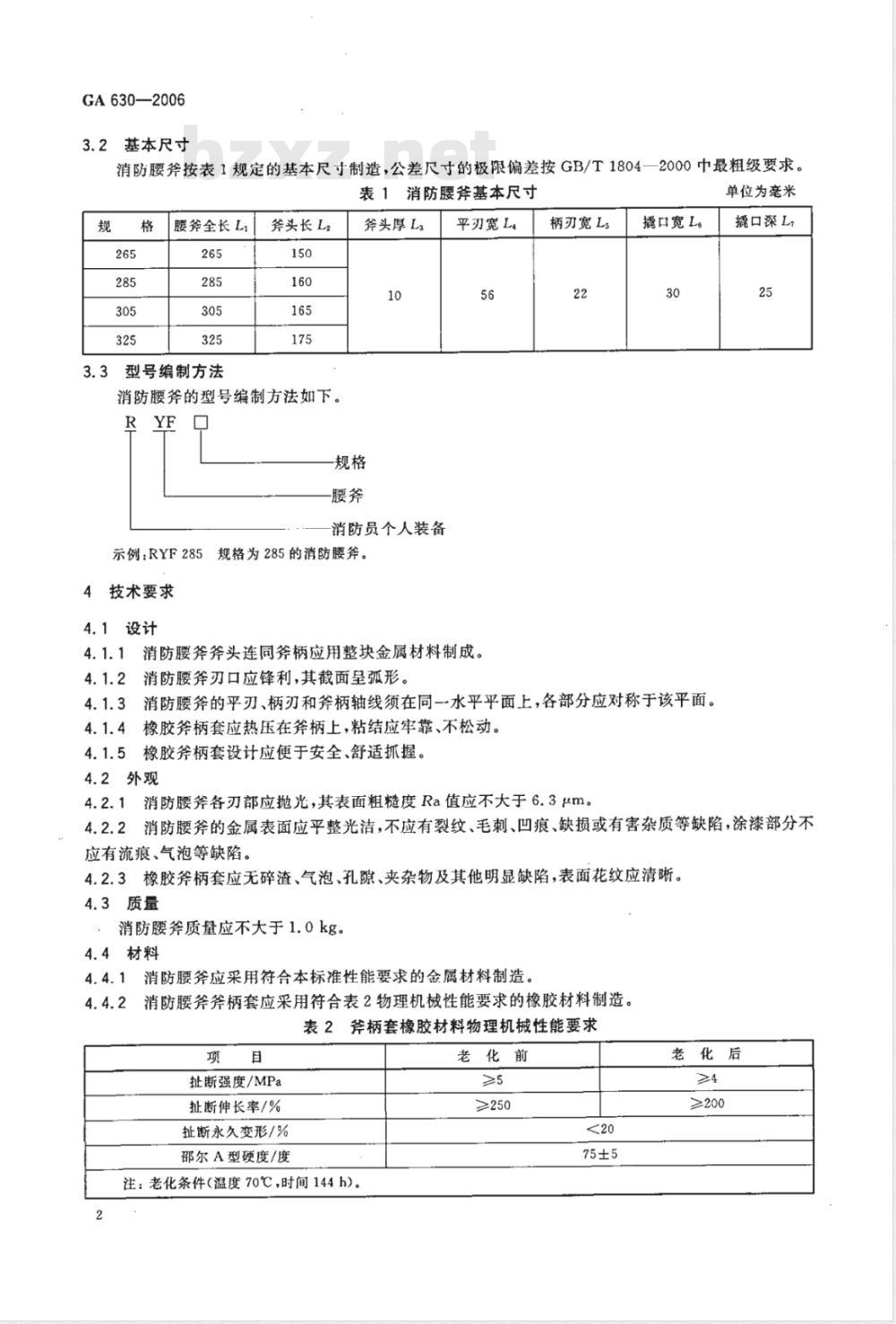

3.2基本尺寸
消防腰斧按表1规定的基本尺寸制造，公差尺寸的极限偏差按GB/T1804一2000中最粗级要求。表1消防腰斧基本尺寸
腰笨全长LbzxZ.net
型号编制方法
斧头长L2
消防腰斧的型号编制方法如下。RYE
斧头厚L3
-规格
消防员个人装备
示例：RYF285规格为285的消防腰斧。4
技术要求
4.1设计
平刃宽L4
4.1.1消防腰斧爷头连同斧柄应用整块金属材料制成。4. 1.2
消防腰斧刃口应锋利，其截面呈弧形。柄刃宽 L5
撬口宽Ls
4.1.3消防腰斧的平刃、柄刃和斧柄轴线须在同一水平平面上，各部分应对称于该平面。4.1.4橡胶斧柄套应热压在斧柄上，粘结应牢靠、不松动。4.1.5橡胶斧柄套设计应便于安全、舒适抓握。4.2外观
单位为毫米
撬口深L
4.2.1消防腰各刃部应抛光，其表面粗糙度Ra值应不大于6.3um。4.2.2消防腰斧的金属表面应平整光洁，不应有裂纹、毛刺、凹痕、缺损或有害杂质等缺陷，涂漆部分不应有流痕、气泡等缺陷。
4.2.3橡胶斧柄套应无碎渣、气泡、孔隙、夹杂物及其他明显缺陷，表面花纹应清晰。4.3质量
消防腰斧质量应不大于1.0kg。
4.4材料
消防腰斧应采用符合本标准性能要求的金属材料制造。4.4.1
4.4.2消防腰斧柄套应采用符合表2物理机械性能要求的橡胶材料制造。表2斧柄套橡胶材料物理机械性能要求项
扯断强度/MPa
扯断伸长率/%
扯断永久变形/%
邵尔A型硬度/度
注：老化条件（温度70℃，时间144h)。2
老化前
≥250
老化后
≥200
4.5硬度
GA630—2006
消防腰斧各刃部和撬口均应经热处理，且其硬度均应达到48HRC～56HRC。刃部热处理长度应不小于20mm且不大于40mm，撬口热处理长度应不小于5mm且不大于10mm。4.6抗冲击性能
消防腰斧各刃部经5kg的重锤冲击后，不应有裂纹、变形等损伤。4.7平刃砍断性能
消防腰斧平刃应能砍断直径6.5mm的Q235A圆钢，应无明显缺刃、卷边和裂缝等影响使用功能的损伤。
尖刃和柄刃凿击性能
消防腰斧尖刃和柄刃应能凿击Q235A钢平板，应无明显缺刃、卷边和裂缝等影响使用功能的损伤。4.9耐盐雾腐蚀性能
消防腰斧的金属部分经GB/T10125一1997规定的48h中性盐雾试验后，外观应符合GB/T64612002外观等级评定轻微级的要求。5试验方法
5.1外观检验
5.1.1消防腰斧的外观目测检验。5.1.2消防腰斧表面粗糙度用标准栏板对照检验。5.2尺寸和质量检验
5.2.1消防腰斧尺寸用通用量具检验。5.2.2消防腰斧质量用精度不低于0.05kg的衡器检验。5.3橡胶材料物理机械性能试验
5.3.1橡胶材料的扯断强度、扯断伸长率、扯断永久变形测定按GB/T528一1998的规定进行，试验结果应符合4.4.2的规定。
5.3.2斧柄套橡胶硬度试验按GB/T531—1999的规定进行，试验结果应符合4.4.2的规定。5.4硬度试验
各刃部和撬口硬度试验按GB/T230.1一2004的规定进行，试验结果应符合4.5的规定。5.5冲击试验
按GB/T8389—2003中4.6.1规定进行，试验结果应符合4.6的规定。5.6平刃砍断试验
职$6.5mm×400mm的Q235A圆钢，横放于400mm×400mm×10mmQ235A钢平板上，由体重65kg～75kg青年男性试验人员手握斧柄，用平刃对准圆钢同一部位垂直砍击不大于3次，至圆钢断后，检查刃口应符合4.7的规定。5.7尖刃和柄刃凿击试验
由体重65kg～75kg青年男性试验人员手握斧柄，分别用尖刃和柄刃在400mm×400mm×10mmQ235A钢平板上以手力垂直重凿3次，检查刃口应符合4.8的规定。6检验规则
6.1检验分类
消防腰斧的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1消防腰斧必须经生产厂质量检验部门按出厂检验项目检验合格，并附有合格证后方能出厂。6.2.2出厂检验以同一品种、同一规格的产品100把为一个批次（不足100把也作为一个批次），每批GA630—2006
随机抽取3把作为试样。
6.2.3出厂检验按3.2、4.2、4.3、4.5要求进行。6.2.4检验结果如有一项不合格时，则对该不合格项目加倍抽样进行复检，如复检结果仍不合格，则该批产品为不合格。
6.3型式检验
6.3.1型式检验在下列情况之一时进行：新产品试制、定型时；
定型产品若在材料、设计、工艺或结构上有较大改变，可能影响产品质量时；产品正常生产满两年时；
国家质量监督机构提出型式检验要求时。d)
6.3.2型式检验的试样从出厂检验合格的产品中抽取，同一品种、同一规格的产品300把为一个批次，至少从一个批次中随机抽取5把作为试样。6.3.3型式检验按3.2和第4章要求进行。6.3.4检验结果如有一项不合格时，则对该不合格项目加倍抽样进行复检，如复检结果仍不合格，则该产品不合格。
7标志、包装、运输与贮存
消防腰斧的标志、包装、运输与贮存按GB/T5305一1985的规定。版权专有侵权必究
书号：155066·2-17345
GA 630-2006
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
