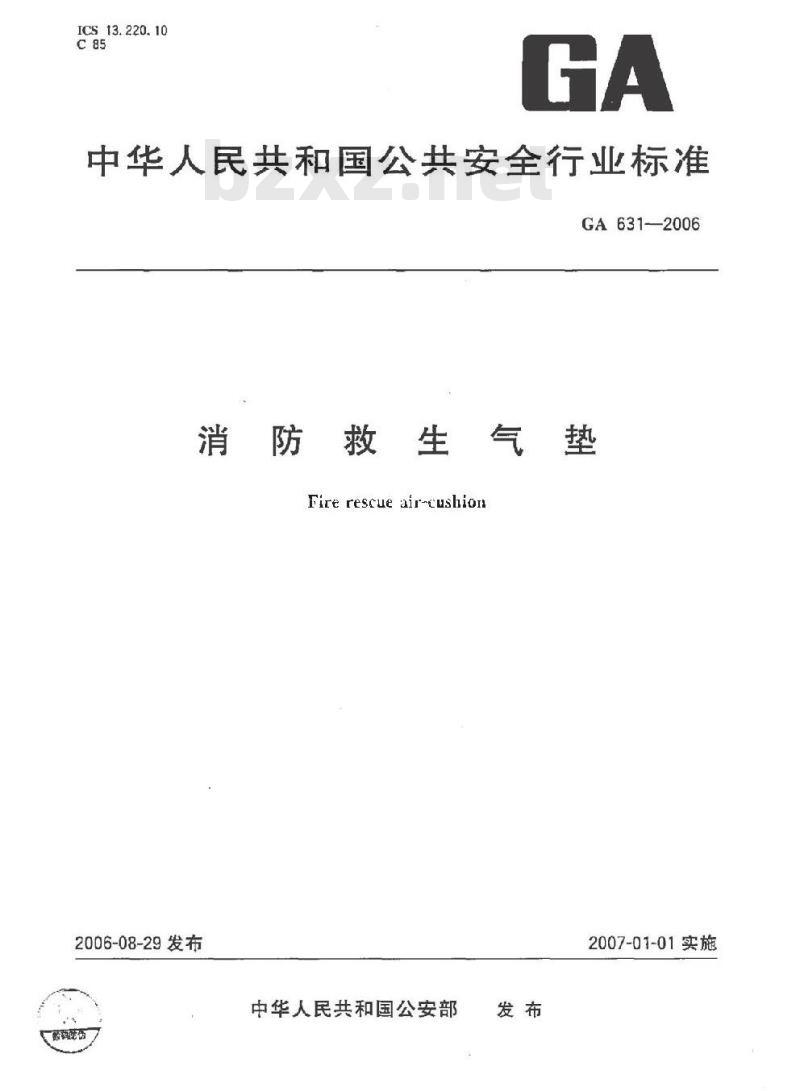

【公共安全行业标准(GA)】 消防救生气垫

ICS 13. 220.10
中华人民共和国公共安全行业标准GA631-2006
消防救生气垫
Fire rescue aircushion
2006-08-29发布
数碰伪
中华人民共和国公安部
2007-01-01实施
GA631—2006

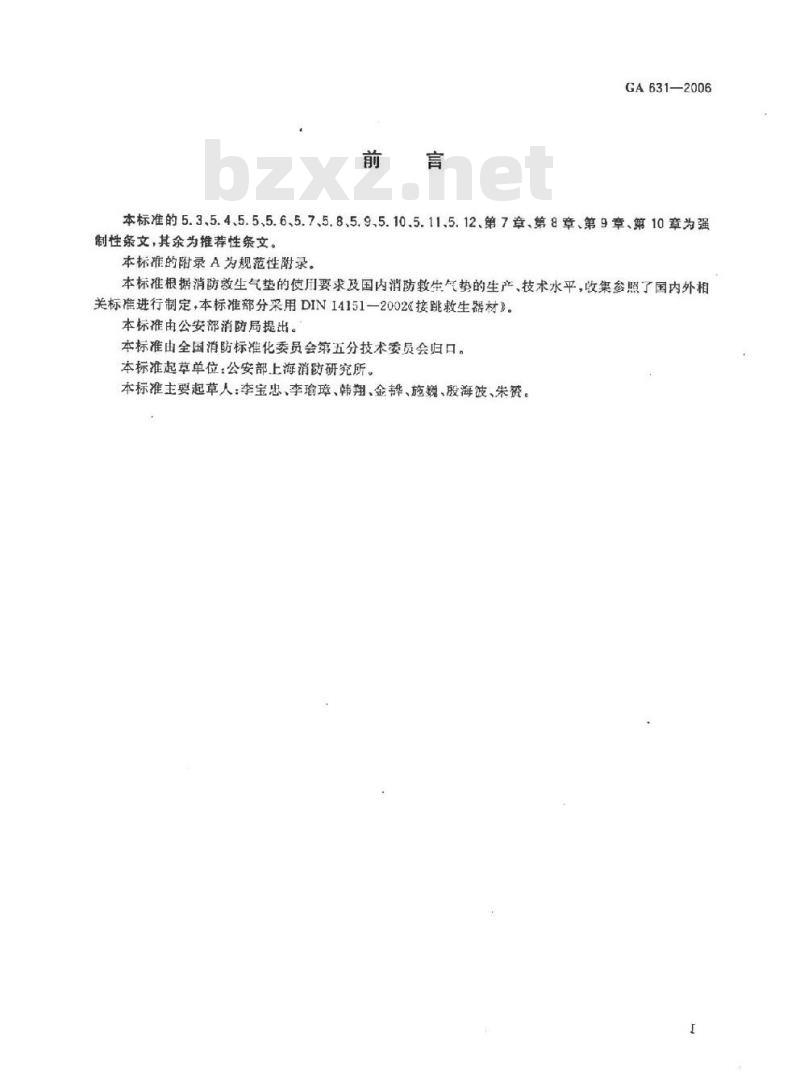

本标准的5.3、5.4、5.5、5.6、5.7、5.8、5.9、5.10.5.11、5.12、第7章、第8章、第9章、第10章为强制性条文,其余为推荐性条文。
本标准的附录A为规范性附录。
本标准根据消防效生气垫的使用要求及国内消防救生气垫的生产、技术水平，收集参照了国内外相关标准进行制定，本标准部分采用DIN14151一2002接跳救生器材》。本标准由公安部消防局提出。
本标准由全国消防标准化委员会第五分技术委员会归口。本标准起草单位：公安部上海消防研究所。本标准主要起草人：李宝忠、李瑜璋、韩翔、金桦、施巍、股海波、朱资。1范围
消防救生气垫
GA631-—2006

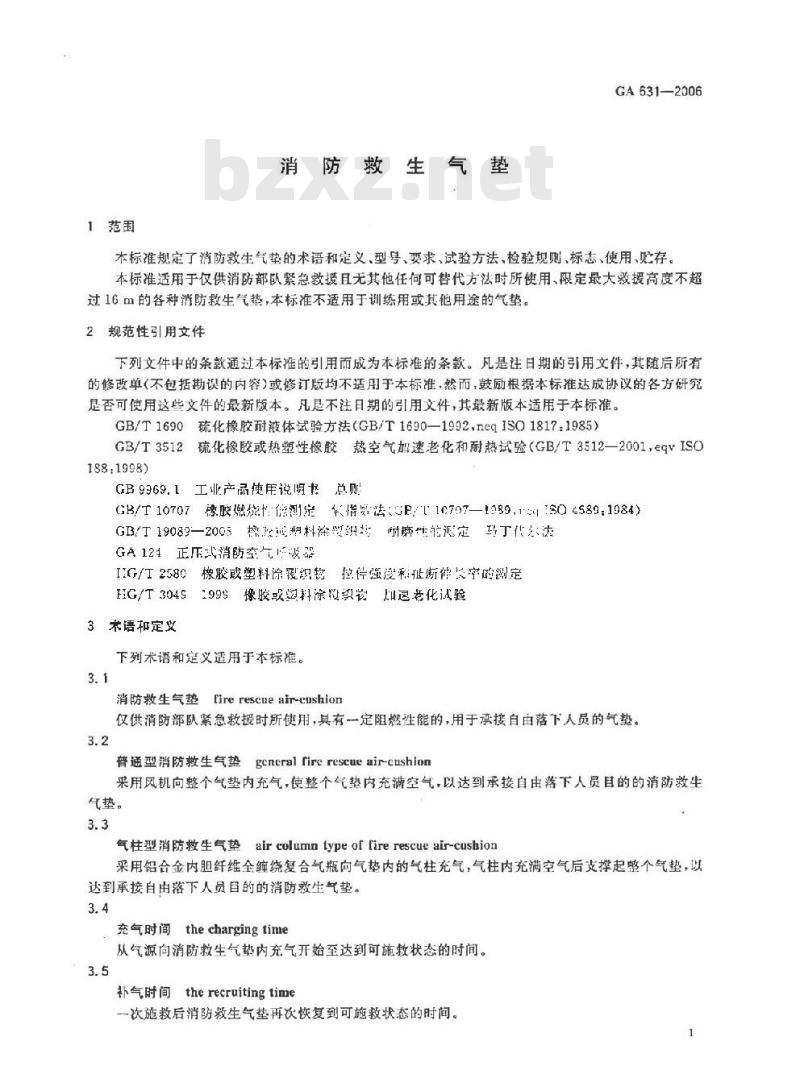

本标准规定了消防效生气挚的术语和定义、型号、要求、试验方法，检验规则、标志、使用、贮存。本标准适用于仅供消防部队紧急救授且无其他任何可替代方法时所使用、限定最大数援高度不超过16m的各种消防救生气垫，本标准不适用于训练用或其他用途的气垫。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1690硫化橡胶耐液体试验方法（GB/T1690—1992，HeqISO1817：1985）GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512—2001，eqvISO188.1998)
GB 9969. 1工业产品使用说明卡总GB/T10707橡胶燃烧能测定+指数法E10707—1389,1S02589：1984）GB/T19089—2003橡减期料涤翼织技时糖性范派定玛丁代么法GA124正压式消防空气波器
IG/258℃橡胶或塑料涂凝织毯拉强度和断伴长字的谢定HC/T304S2999橡腰或塑料涂微织微退老化试验3术语和定义
下列术语和定义适用于本标准。3.1
消防救生气垫firerescueair-cushion仅供消防部队紧急救援时所使用，具有一定阻燃性能的，用于承接自由落下人员的气垫。3.2
普通型消防救生气垫generalfirerescueair-cushion采用风机向整个气垫内充气，使整个气垫内充满空气，以达到承接自由落下人员目的的消防救生气垫。
气柱型消防救生气垫aircolumntypeoffirerescueair-cusbion采用铝合金内胆纤维全缠绕复合气瓶向气垫内的气柱充气，气柱内充满空气后支撑起整个气垫，以达到承接自由落下人员目的的消防效生气垫。3.4
充气时间thechargingtime
从气源向消防救生气垫内充气开始至达到可施救状态的时间。3.5
补气时间therecruitingtime
一次施救后消防教生气垫再次恢复到可施救状态的时间。1
GA631—2006

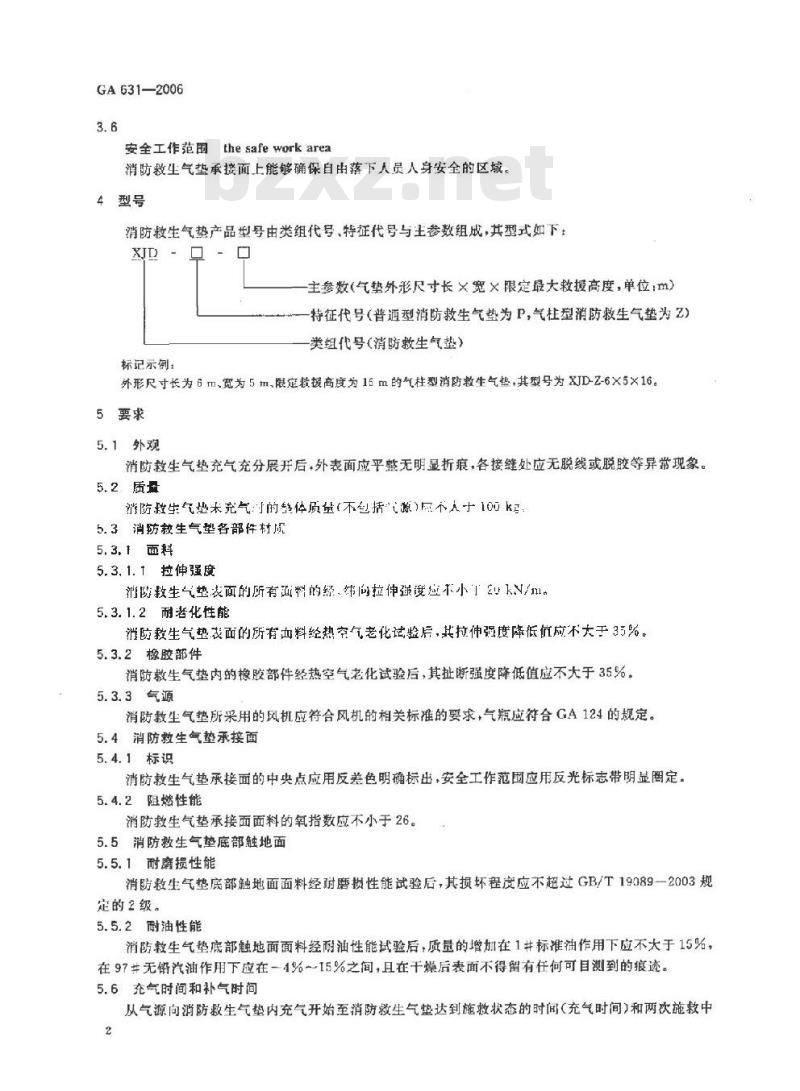

安全工作范围thesafeworkarea
消防救生气垫承接面上能够确保自由落下人员人身安全的区城，4型号
消防救生气垫产品型号由类组代号、特征代号与主参数组成，其型式如下：口口
主参数（气垫外形尺寸长×宽×限定最大救授高度，单位：m）特征代号（普型消防救生气垫为P，气柱型消防救生气垫为Z）类组代号（消防教生气垫）
标记示例：
外形尺寸长为6m，宽为5m，限定教援高度为16m的气柱型消防救生气垫，其型号为XJD-Z-6×5×16。5要求
5.1外观
消防救生气垫充气充分展开后，外表面应平整无明显折痕，各接缝处应无脱线或脱胶等异常现象。5.2质盘
消防羟生气垫木充气的终体质量(不包括源)尽不人于100kz：5.3消防教生气垫各部件材质
5.3.1面料
5.3.1. 1拉伸强度
剂防教生气垫表面的所有还料的经.纬尚拉伸强度应不小下ukN/m。5.3. 1.2耐老化性能
消防救生气垫表面的所有面料经热空气老化试验后，其拉仲强度降低值应不大于35%。5.3.2橡胶部件
消防敦生气垫内的橡胶部件经热空气老化试验后，其扯断强度降低值应不大于35%。5.3.3气源
消防救生气垫所采用的风机应符合风机的相关标准的要求，气瓶应符合GA124的规定。5.4消防救生气垫承接面
5.4.1标识
消防救生气垫承接面的中央点应用反差色明确标出，安全工作范围应用反光标志带明显圈定。5.4.2阻燃性能
消防救生气垫承接面面料的氧指数应不小于26。5.5消防救生气垫底部触地面
5.5.1耐磨损性能
消防救生气垫底部触地面面料经耐磨损性能试验后，其损坏程度应不超过GB/T19089-2003规定的2级。
5.5.2耐油性能
消防救生气垫底部触地面面料经耐油性能试验后，质量的增加在1#标准油作用下应不大于15%，在97并无铅汽油作用下应在4%15%之间，且在干燥后表面不得留有任何可目测到的痕迹。5.6充气时间和补气时间
从气源向消防敦生气垫内充气开始至消防激生气垫达到施救状态的时间（充气时间）和两次施救中2

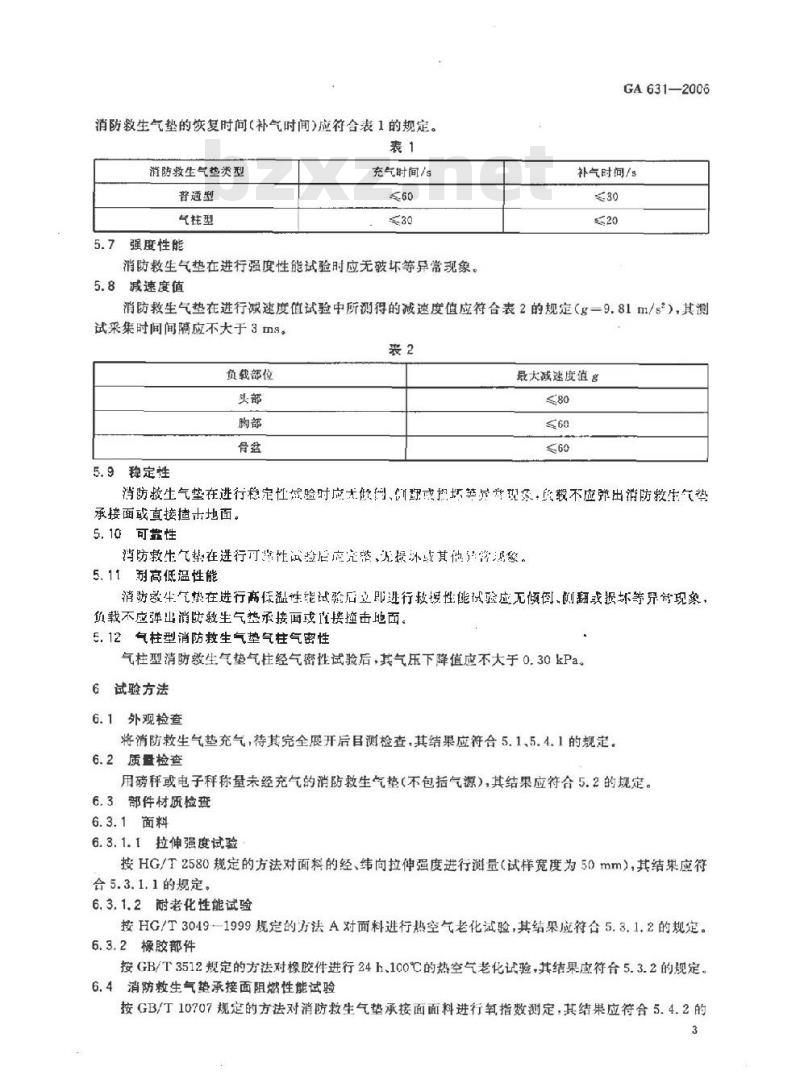

消防教生气垫的恢复时间（补气时间)应符合表1的规定。表1
消防救生气垫类型
普通型
气柱型
强度性能
充气时间/s
消防救生气垫在进行强度性能试验时应无破坏等异常现象。5.8减速度值
GA631—2006
补气时间/s
消防救生气垫在进行减速度值试验中所测得的减速度值应符合表2的规定（g一9.81m/s），其测试采集时间间隔应不大于3ms。
负载部位
5.9移定性
最大减速度值g
消防救生气挚在进行稳定性杰验时应无假间，创舒或坏等异觉现象，载不应弹出消防救生气势承接面或直接挡士地面。
5. 10可靠性
消防救生气势在进行可性试险店声完造、沈操环或其他密说象。5.11别高低温性能
消防教生气势在进行高低溢性能试验后立即进行救圾性能试验应无倾倒、创翻或据坏等异尚现象，负载不应弹出消教生气垫承接面或直接撞击地面。5.12气柱型消防救生气垫气柱气密性气柱型消防数生气垫气柱经气密试验后，其气压下降值应不大于0.30kPa。6试验方法
6.1外观检查
将消防救生气垫充气，待其完全展开后目测检查，其结果应符合5.1.5.4.1的规定。6.2质量检查
用磅秤或电子秤称量未经充气的消防救生气垫（不包拮气源），其结果应符合5.2的规定。6.3部件材质检查
6.3.1面料
6. 3.1.1拉伸强度试验
按HG/T2580规定的方法对面料的经、纬向拉伸强度进行测量（试样宽度为50mm），其结果应符合5.3.1.1的规定。
6.3.1.2耐老化性能试验
按HG/T3049-1999规定的方法A对面料进行热空气老化试验，其结果应符合5.3.1.2的规定。6.3.2橡胶部件
按GB/T3512规定的方法对橡胶件进行24h.100℃的热空气老化试验，其结果应符合5.3.2的规定。6.4消防救生气垫承接面阻燃性能试验按GB/T10707规定的方法对消防救生气垫承接面面料进行氧指数测定，其结果应符合5.4.2的3
GA631-2006
规定。
6.5消防救生气垫底部触地面性能试验6.5.1耐磨损性能试验
按GB/T19089一2003规定的方法1对消防救生气垫底部触地面面料进行耐磨损性能试验，其结果应符合5.5.1的规定。
6.5.2耐油性能试验
按GB/T1690规定的方法对消防救生气垫底部触地面面料进行耐油性能试验，试验时间各为2h，其结果应符合5.5.2的规定。
6.6充气和补气时间试验
将消防教生气垫按使用前准备状态平铺开，将气源、管路与消防救生气垫连接好，启动气源，向消防救生气垫内充气至消防救生气垫达到施教状态，用秒表记录充气时间；接跳后将负载撤离消防救生气垫并向消防救生气垫内充气至施救状态，用秒表记录补气时间，其结果应符合5.6的规定。6.7强度性能试验
将消防救生气垫按施教状态摆放在平整的地面上，从其限定最大救援高度上挪下质量为150kg士0.2kg的沙袋（沙袋底部尺寸为800mm×500mm），尽量使其落在消防救生气垫承接面的中央点上，连续进行3次试验，其结果应符合5.6、5.7的规定。6.8减速度值测定
将消防救生气望按施救状态提放在平整的地面上，将减速度测堂仪分别安装在质量为75k土0.2k的人形沙聚（人形沙袋的要录见染A）品美部整器这爱变，从消防教坐气垫限定最大救摄高度上脚下人形沙袋，尽量便式活注订防核生气型求接的中产点，，欧出背部蚀垫，三次出脚部垫，其试验结果应符合5.78比行。6.9稳定性试验
将防救生气垫按施救状态摆放作平整的地面！，从其限定最大救援弱度上挥下质量为75kg0.2kg的球形沙袋，使东分别落在图1、图2所示的撞市点上，各进行一次，试验结果应符合5.9的观定：
图1普通型消防救生气垫稳定性试验撞击点图2气柱型消防救生气垫稳定性试验撞击点单位为毫米
6.10可靠性试验
GA631—2006
将消防救生气垫按施救状态摆放在平整的地面上，从其限定最大救援高度上挪下质量为75kg主0.2kg的球形沙袋，尽量使其落在消防救生气垫承接面的中央点上，连续进行50次试验，其结果应符合5.10的规定。
6.11耐高低温性能试验
将消防救生气垫按贮存状态分别放置在一30℃和+50℃的环境温度中各24h，取出后在101min内按6.7规定的方法进行试验，其结果应符合5.11的规定。6.12气柱型消防救生气垫气柱气密性试验将气柱型消防致生气垫气柱内气压充至施救状态，停放10min后读取气压值，再停放30min.其气压下降值应符合5.12的规定。再从其限定最大援高度上挪下质量为75kg土0.2kg的球形沙袋，尽量使其落在气柱型消防救生气垫承接面的中央点上，连续进行3次试验，其结果应符合5.12的规定。7检验规则
7.1出厂检验
每批产品由生产厂的质量检验部门逐具进行检验，检验项月按本标准的5.1、5.2.5.6、5.7.5.9、5.12进行，合格后方可出厂。
7.2型式检验
7.2,1有下列情说化一时,应进行型式检验：）新产品试制的定型控驻：
b）正式生产后,在结动、工艺「有花大收少，可影响产品坐能时;c）产品正常生产满2个时：
t）产品停产1车后恢复生产时；国家质量监机构提出型求价验要求对。型式检验内窄为本标准规定余部项月，检验结果均应达到本标挥的期建。7.2.25
8标志
消防救生气垫应有以下标志：
消防救生气垫类型；
b）展开后外形尺寸；
限定最大救援高度；
d）总质量；
生产厂名和商标：
生产日期；
g）使用期限。
9使用说明书
消防救生气垫使用说明书的缩写方法应符合GB9969.1的规定。使用说明书中应标明：“仅供消防部队紧急教授且无其他任何可替代方法时所使用，本产品不适用于训练用或其他用途”等字样。10使用
消防救生气垫应按照其限定数援高度正确使用。消防救生气垫的使用期限不应超过2年，若发现异常应提前报废。
GA 6312006
赠存和日常检查
消防数生气垫贮存时，应避免阳光直射、雨淋及受潮，不得与酸碱、油、腐蚀性物品及尖锐物体放在一起。贮存库内要保持干燥通风，产品存放应距地面和墙壁200mm以上。每3个月应取出充气检查1次，并用50kg的沙袋从12m的试验高度按6.7的试验方法进行3次，其结果应符合5.6、5.7的规定。日常检查中严禁由人员进行试跳。附录A
（规范性附录）
人形沙袋形状及附加物
GA631—2006
A,1利用没有小臂、手，小腿和脚的人形沙袋作为6.8的试验负载。其不存在的四肢的质量应在被略去的位置上加以补偿。总质量必须为75kg土0.2kg。A.2一个带脚的小腿的替代物由铝制成，质量约为5.9kg.脚立起的面积约为200cm，其形状见图A.1：x
A,3一个带手的小臂的替代物由钢副成，质量约为2.15kg，其形状见图A.2：图A.2
单位为意米
单位为套米免费标准下载网bzxz
GA 631-2006
中华人民共和国公共安全
行业标准
消防教生气垫
GA631—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数14千字
2006年12月第一版 2006年12月第一次印别*
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
