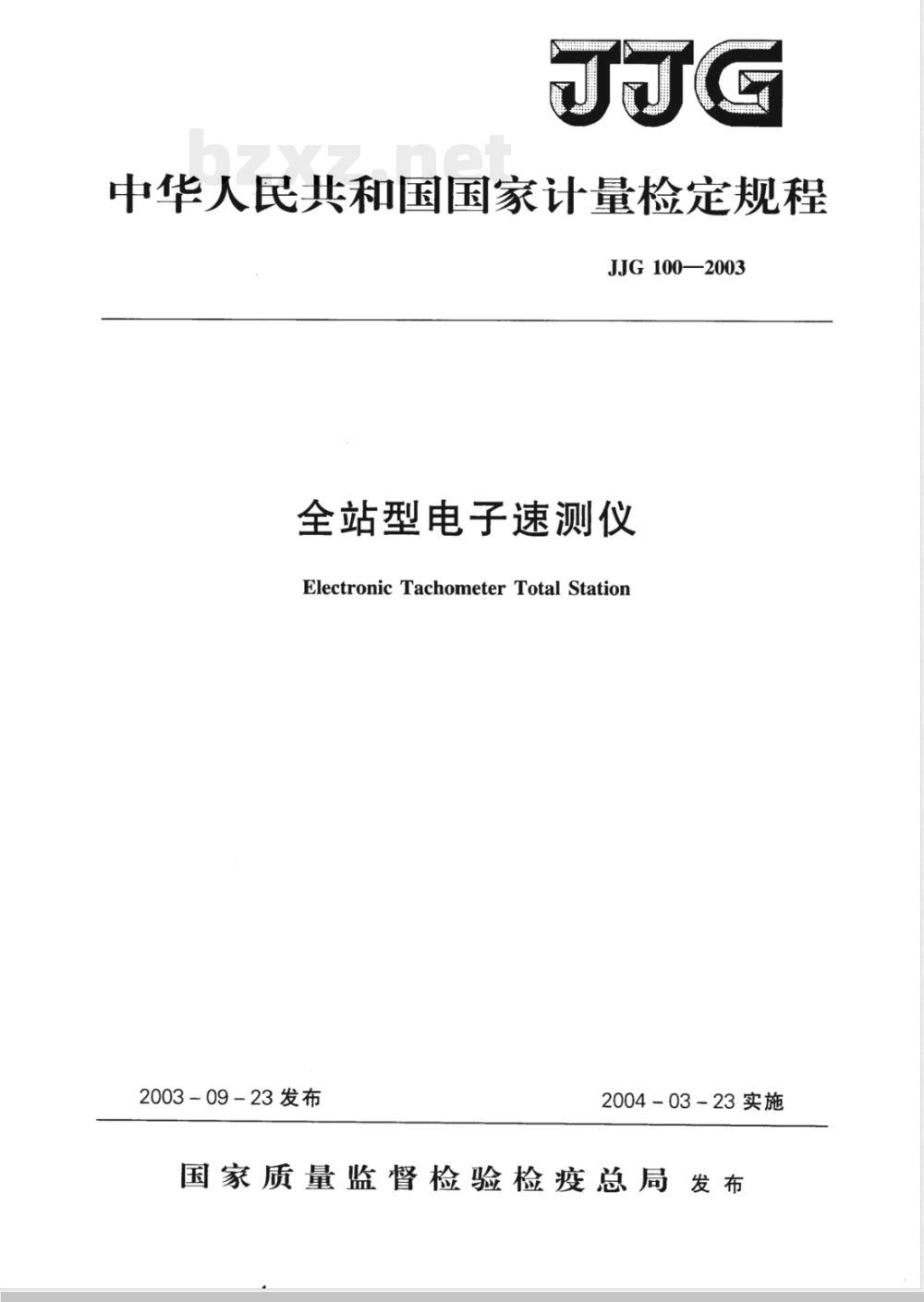

【国家计量标准(JJ)】 全站型电子速测仪检定规程

中华人民共和国国家计量检定规程JJG100—2003
全站型电子速测仪
Electronic Tachometer Total Station2003-09-23发布
2004-03-23实施
国家质量监督检验检疫总局发布JJG100-2003

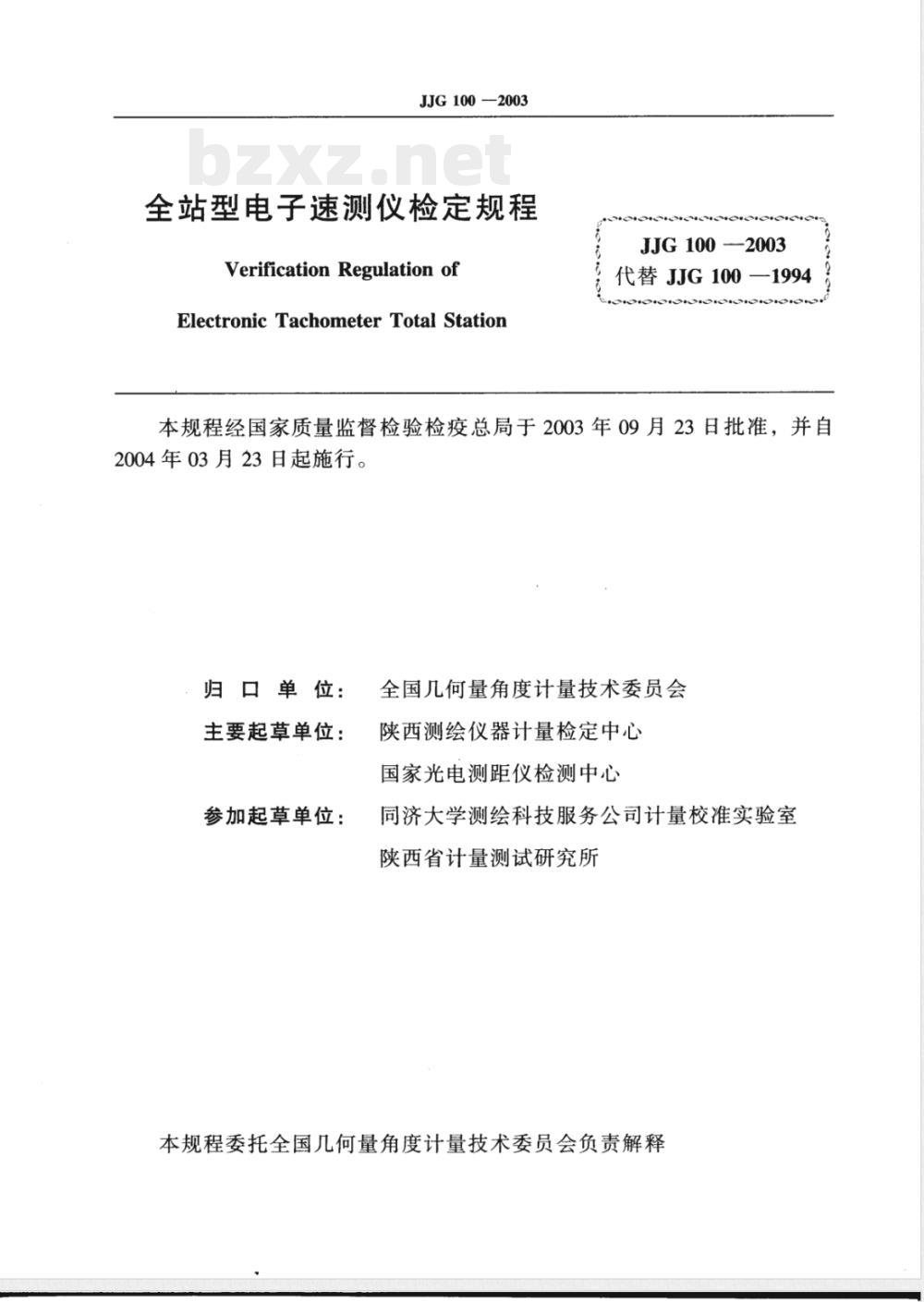

全站型电子速测仪检定规程
Verification Regulation of
ElectronicTachometerTotalStationJJG 100 —2003
代替 JJG 100—1994
本规程经国家质量监督检验检疫总局于2003年09月23日批准，并自2004年03月23日起施行。
归口单位：　
主要起草单位：
参加起草单位：
全国几何量角度计量技术委员会陕西测绘仪器计量检定中心
国家光电测距仪检测中心
同济大学测绘科技服务公司计量校准实验室陕西省计量测试研究所

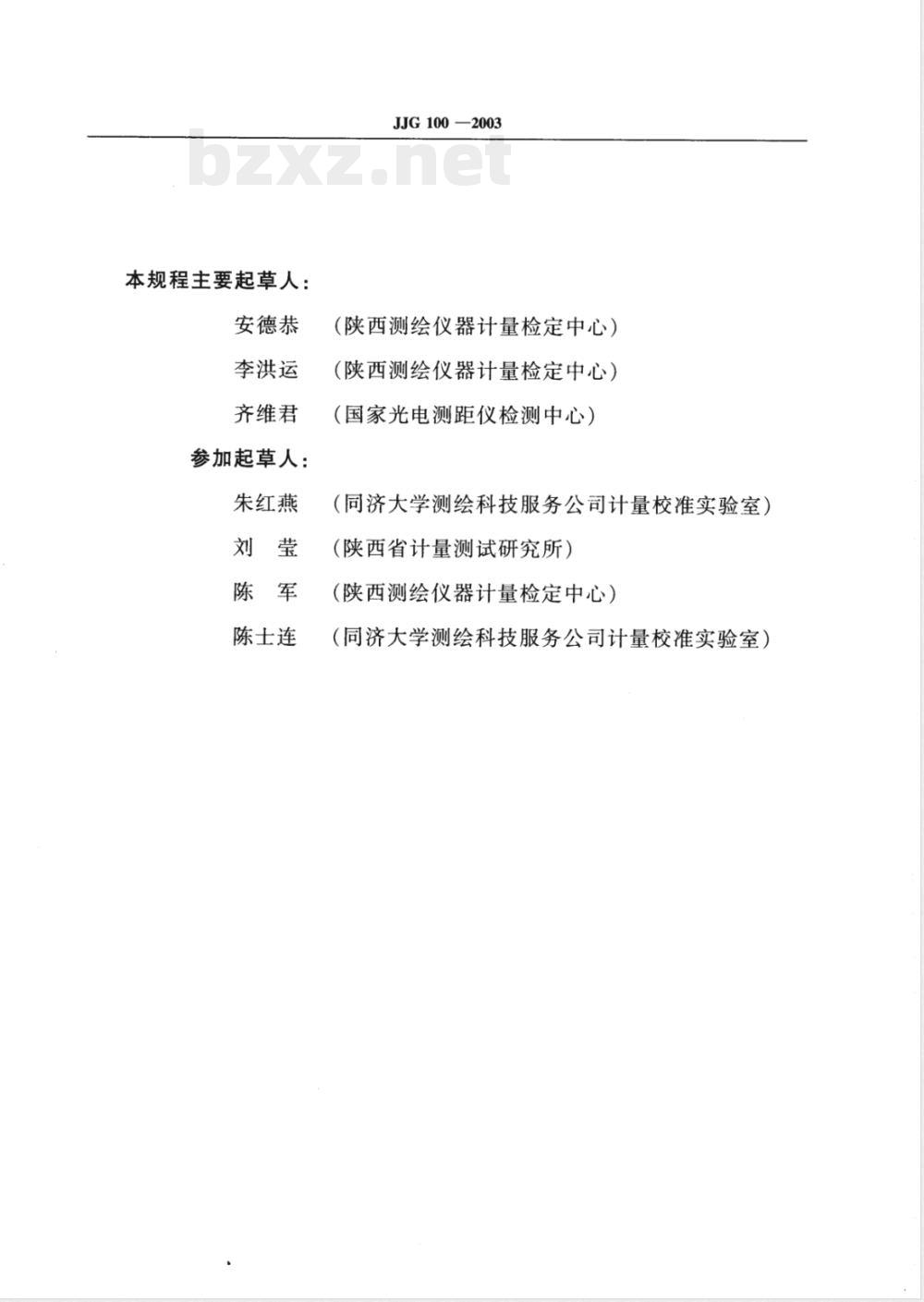

本规程委托全国几何量角度计量技术委员会负责解释本规程主要起草人：
安德恭
李洪运
齐维君
参加起草人：
朱红燕
陈士连
JJG100—2003
（陕西测绘仪器计量检定中心）（陕西测绘仪器计量检定中心）（国家光电测距仪检测中心）
（同济大学测绘科技服务公司计量校准实验室）（陕西省计量测试研究所）

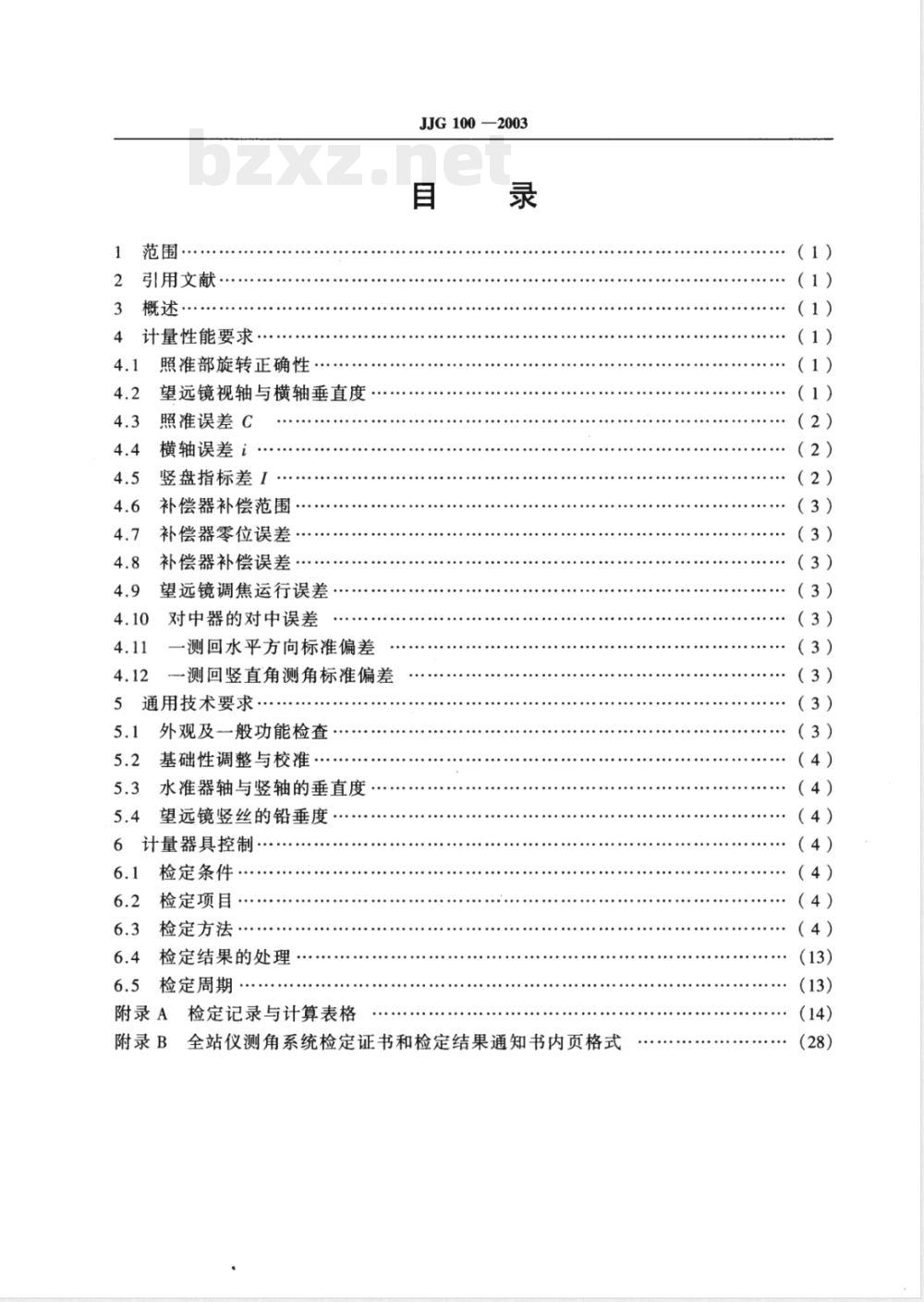

（陕西测绘仪器计量检定中心）（同济大学测绘科技服务公司计量校准实验室）范围·
引用文献·
4计量性能要求·
照准部旋转正确性
望远镜视轴与横轴垂直度
照准误差C
横轴误差i
竖盘指标差I·
补偿器补偿范围
补偿器零位误差·
补偿器补偿误差
望远镜调焦运行误差·
对中器的对中误差
一测回水平方向标准偏差
一测回竖直角测角标准偏差
5通用技术要求
外观及一般功能检查
基础性调整与校准
水准器轴与竖轴的垂直度
望远镜竖丝的铅垂度
6计量器具控制
检定条件
检定项目
检定方法
6.4检定结果的处理
6.5检定周期
检定记录与计算表格
附录A
JJG100—2003
附录B
全站仪测角系统检定证书和检定结果通知书内页格式(1)
：（1）
（1）
（1）
（2）
（2）
（3）
（3）
（3）
：（3）
（3）
（4）
（4）
（4）
（4）

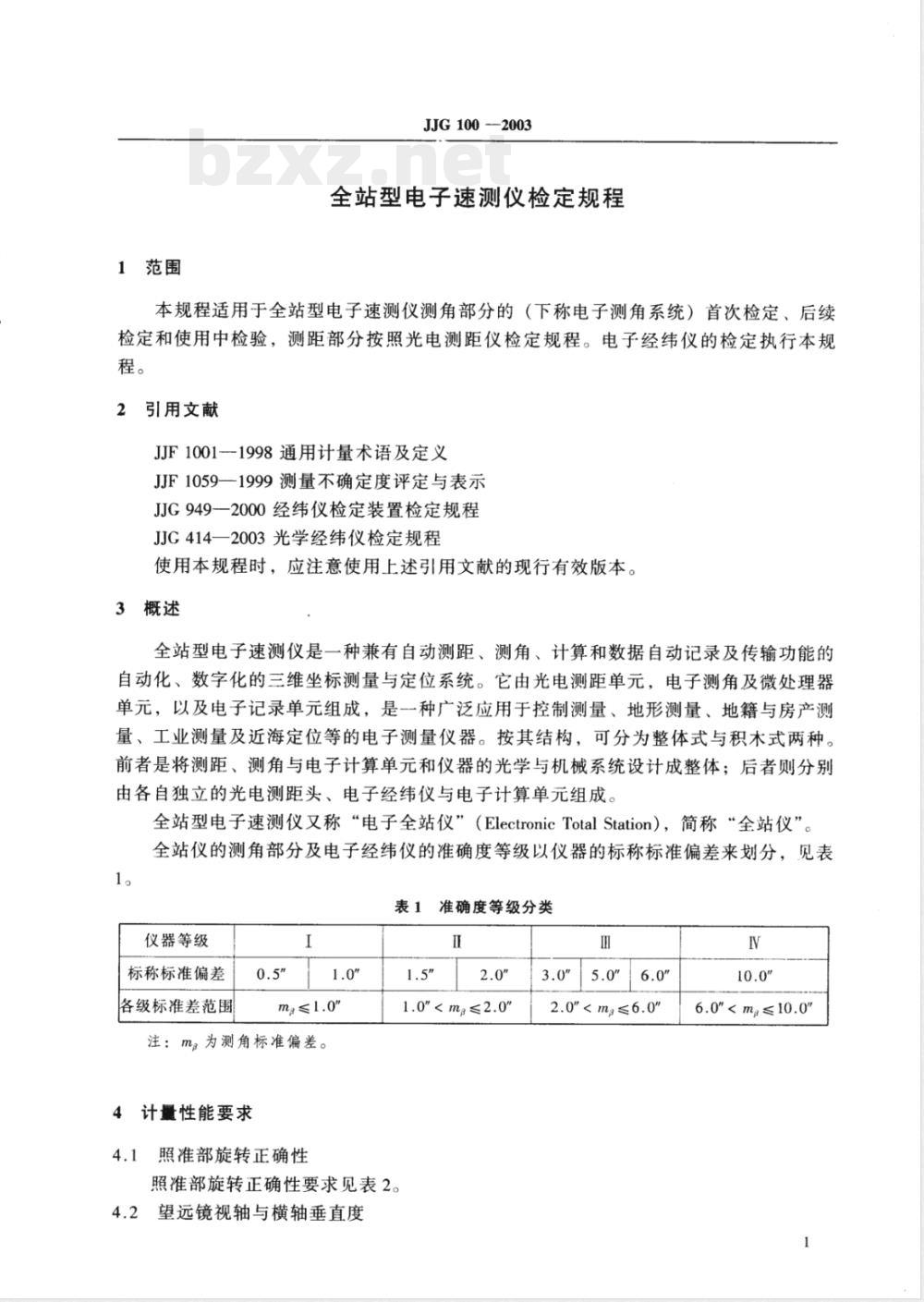

1范围
JJG 100-2003
全站型电子速测仪检定规程
本规程适用于全站型电子速测仪测角部分的（下称电子测角系统）首次检定、后续检定和使用中检验，测距部分按照光电测距仪检定规程。电子经纬仪的检定执行本规程。
2引用文献
JJF1001-1998通用计量术语及定义JJF1059—1999测量不确定度评定与表示JJG949-2000经纬仪检定装置检定规程JJG414一2003光学经纬仪检定规程使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
全站型电子速测仪是一种兼有自动测距、测角、计算和数据自动记录及传输功能的自动化、数字化的三维坐标测量与定位系统。它由光电测距单元，电子测角及微处理器单元，以及电子记录单元组成，是一种广泛应用于控制测量、地形测量、地籍与房产测量、工业测量及近海定位等的电子测量仪器。按其结构，可分为整体式与积木式两种。前者是将测距、测角与电子计算单元和仪器的光学与机械系统设计成整体；后者则分别由各自独立的光电测距头、电子经纬仪与电子计算单元组成。全站型电子速测仪又称“电子全站仪”（ElectronicTotalStation），简称全站仪”。全站仪的测角部分及电子经纬仪的准确度等级以仪器的标称标准偏差来划分，见表1。
表1准确度等级分类
仪器等级
标称标准偏差
各级标准差范围
mg≤1.0\
注：ms为测角标准偏差。
4计量性能要求
4.1照准部旋转正确性
1.0″照准部旋转正确性要求见表2。
4.2望远镜视轴与横轴垂直度
2.0\6.0bzxz.net
照准部旋转正确性
望远镜视轴与横轴
垂直度/（\）
照准误差C/（\）
横轴误差（\）
竖盘指标差I/（\）
补偿器补偿范围
补偿器零位误差
补偿器补偿误差
（纵横）／（\）
望远镜调焦运行误
差／（\）
光学对中器视轴与
竖轴重合度
测回水平方向标
准偏差/（\）
-测回竖直角测角
标准偏差/（\）
JJG100—2003
表2电子测角系统计量性能要求
仪器等级
长汽泡
光学对中器
激光对中器
长汽泡
班（\)
高0.8m~1.5m范围内<1.0mm
长汽泡
高0.8m~1.5m范围内，光斑直径<2.0mm时按重合度<1.0mm执行
望远镜视轴与横轴垂直度要求见表2。4.3照准误差C
照准误差C要求见表2。
4.4横轴误差i
横轴误差i要求见表2。
4.5竖盘指标差1
竖盘指标差I要求见表2。
4.6补偿器补偿范围
补偿器补偿范围要求见表2。
4.7补偿器零位误差
补偿器零位误差要求见表2。
4.8补偿器补偿误差
JJG100—2003
补偿器补偿误差分为纵向误差和横向误差，这两项要求见表2。4.9望远镜调焦运行误差
望远镜调焦运行误差要求见表2。4.10对中器的对中误差
对中器有两种，一是光学对中器，二是激光对中器，两者要求见表2。4.11一测回水平方向标准偏差
一测回水平方向标准偏差要求见表2。4.12一测回竖直角测角标准偏差一测回竖直角测角标准偏差要求见表2。5通用技术要求
5.1外观及一般功能检查
5.1.1全站仪表面不应有碰伤、划痕、脱漆和锈蚀；盖板及部件应接合整齐，密封性好。
5.1.2光学部件表面无擦痕、霉斑、麻点及脱膜的现象；望远镜十字丝成像清晰，视场明亮，亮度均匀；目镜调焦及物镜调焦转动平稳，不应有分划影像晃动或自行滑动的现象。
5.1.3水准管及圆水准器的校正螺钉不应有松动；脚螺旋转动松紧适度，无晃动；水平及竖直制动及微动机构运转平稳可靠，无跳动现象；组合式全站仪，电子经纬仪与测距仪的联接机构紧密；仪器和基座的联接锁紧机构可靠。5.1.4操作键盘上各按键反应灵敏，每个键的功能正常；通过键的组合读取显示数据及存贮或传送数据功能正常。
5.1.5液晶显示屏显示的各种符号清晰、完整，对比度适当。5.1.6数据输出接口及外接电源接口完好，内接电池接触良好，内（外）接电池容量充足。
5.1.7记录存贮卡完好无损，表面清洁，在仪器上能顺利地装人或取下；存贮卡内装钮扣电池容量充足；磁卡阅读器完好。5.1.8仪器按出厂规定的附件包括必要的校正器件（扳手、螺丝刀、校正针）完好，物镜罩、接口插头的保护盖等齐全。5.1.9全站仪应标明制造厂（或厂标）、型号及出厂编号，国产仪器必须有计量器具制造许可证编号及MC标志。
后续检定和使用中检验的仪器，允许有不影响仪器准确度和技术功能的缺陷。3
5.2基础性调整与校准
JJG100-2003
检定前，应对全站仪进行必要的检查、调整或校准，使仪器处于正常状态；并按仪器使用说明书指示的方法，对可用软件进行校准或对修正测量误差的项目进行设置或校准，使所测数据能够充分反映出其真实性能。基础性调整与校准内容为：调整水准管和电子气泡；补偿器零位的校准；竖盘指标差I校准；视准轴误差C校准；水平轴与竖轴的垂直度校准；及仪器说明书指定的其他特殊项目。上述各项校准内容的检定方法均按本规程中的具体操作方法进行。全站仪观测数据的采集、计算、存储、通讯等功能的检查。如果确有必要，首次检定时，可以按照仪器使用说明书的指示，逐一进行操作检查，以便确认其功能是否正常。5.3水准器轴与竖轴的垂直度
仪器安平后，水准器轴应与仪器竖轴垂直（L工V），其偏差不大于长水准器的分划值的一半，圆气泡应居中。
5.4望远镜竖丝的铅垂度
仪器整平后，望远镜十字丝的竖丝应在铅垂面内，不得有目力可见的倾斜。6计量器具控制
计量器具的控制包括电子测角系统首次检定、后续检定和使用中的检验。6.1检定条件
电子测角系统检定器具（见表3）。6.1.1
表3电子测角系统的检定器具
主要检定器具（指标）
准线仪、准线光管（直线度）
多齿分度台（分度误差）
水平角检定装置（稳定性）
竖直角检定装置（稳定性）
≤0.3”
6.1.2电子测角系统的检定工作在实验室内常温下进行。6.1.3实验室应不受强电场、磁场和震动的影响。6.2检定项目
电子测角系统的检定项目（见表4）。6.3检定方法
6.3.1外观及-般功能
目测与手感试验
6.3.2基础性调整与校准
整机通电操作与试验
技术要求
ⅡⅢN级
≤3.0″
JJG100—2003
表4电子测角系统的检定项目
检定项目
首次检定
外观及一般功能检查
基础性调整与校准
水准器轴与竖轴的垂直度
望远镜竖丝铅垂度
照准部旋转的正确性
望远镜视准轴对横轴的垂直度
照准误差c，横轴误差i，竖盘指标差【倾斜补偿器的零位误差、补偿范围补偿准确度
光学对中器视轴与竖轴重合度
望远镜调焦时视轴的变动误差
测回水平方向标准偏差
-测回竖直角测角标准偏差
检定类型
后续检定
使用中检验
注：“+”为应检项目，“_”为不检项目；“+／_”为可检可不检项目，根据需要确定。6.3.3水准器轴与竖轴垂直度
6.3.3.1精密的全站仪及电子经纬仪（mg≤2\），机内设置有测定竖轴的倾斜装置，按规定的操作程序及输人测倾指令，就能从显示器中读得竖轴在望远镜方向和垂直于望远镜方向上的倾斜量；然后调整三个脚螺旋，使两个方向的倾斜量不超过±1.0\，此时仪器竖轴达到铅垂状态，若水准管气泡不居中，其偏离量应小于半格，圆水准器气泡应居中。
6.3.3.2mg>2\级全站仪或电子经纬仪的检定：将仪器调平，直至照准部旋转过程中，水准泡的位置无明显变化，读取气泡两端最大值为检定结果，其结果应符合5.3的要求。
6.3.4望远镜竖丝的铅垂度
望远镜十字丝照准某一目标点，然后纵向微动望远镜，目标应在竖丝上移动，不得有目力可见的偏差。
6.3.5照准部旋转的正确性
6.3.5.1具有长气泡的仪器应调整仪器使竖轴垂直，照准部顺、逆旋转各二周，以每隔30°或45°时水准气泡两端的最大变化量为检定结果，其结果应符合表2第1项要求，实际算例见附录A表A.1。
6.3.5.2具有电子气泡的仪器，可从显示屏直接读得竖轴的倾斜量。当旋转照准部时，5
JJG100-2003
可从显示的竖轴倾斜量的变化幅度判别其照准部旋转的正确性，实际算例见附录A表A.2。其检定步骤如下：
（1）仪器安置于稳定的仪器基座或脚架上，整平后转动照准部数周。（2）输人测试指令，从显示屏上记下0°位置时竖轴的倾斜量（带符号）。（3）顺时针转动照准部，在每次变动45°位置及其对径的位置上，分别读记显示的垂直倾斜值，连续顺转二周。
（4）再逆转照准部，并每转45°读记-一次，连续逆转二周。（5）计算照准部对应180°的两读数之和，其值在同一测回中互差应小于4\；而整个过程中，各次读数的最大变动应小于15”。6.3.6望远镜视准轴与横轴的垂直度被检仪器安置在升降工作台上，选用相差180°的两个平行光管A和B，其视准轴应在同一水平线上，精确整平被检仪器，以正镜位置瞄准A光管的十字线中心，固定照准部，纵转望远镜照准B光管的水平线，光管读数b，。再旋转望远镜以倒镜位置照准A光管重复上述检定，读数bz值。按公式（1）计算望远镜视准轴对横轴的垂直度CC' =4
式中：t分划板横线格值。
(b2-b,）t
按上述方法检定求得C'值，应符合表2中第2项要求，否则应按该仪器说明书上的方法进行校准。
6.3.7照准误差C、横轴误差i及竖盘指标差I6.3.7.1在室内以平行光管的十字丝作为照准目标，按“高－平－低点法”同时进行照准误差C、横轴误差i以及竖盘指标差I的检定。调整仪器升降台高度，使仪器视准轴尽量与平行光管的中心重合。另二台平行光管分别安置在平点平行光管的上方及下方，作为高点及低点，其倾角超过±25°，高低两点的对称差小于30°。
6.3.7.2横轴误差i的检定：将全站仪按上述的方法安置，精确整平。正镜位置瞄准高点平行光管的十字线分划板中心，向下旋转望远镜，在低点平行光管的横丝刻度分划板读取格数A；以倒镜位置重复上述操作，并读取格数B，其横轴误差\=(B-A) Lcotβ
式中：t—低点平行光管分划板格值，（\)；β-平行光管与水平方向的夹角，（°）。(2)
6.3.7.3对具有倾斜补偿显示的全站仪及电子经纬仪，在检定这几项偏差量时，应用倾斜补偿器装置，安置仪器竖轴到铅垂状态（利用显示器的竖轴在X和Y方向的倾斜量，用脚螺旋整平仪器，直到x和值分别为0°±1\）。6.3.7.4按水平角与竖直角观测方法，对高点和低点，作2～4个测回的水平角和竖直角观测，测回间应变换度盘，观测程序如下：6
盘左L：
JJG 100--2003
a.照准高点，读水平及竖直角读数；b.照准平点，读水平及竖直角读数；c.照准低点，读水平及竖直角读数。盘右R：
a.照准低点，读水平及竖直角读数；b.照准平点，读水平及竖直角读数；c．照准高点，读水平及竖直角读数。以上为一个测回，在盘左变到盘右观测时，应沿同一方向转动照准部，观测记录见附录A表A.3。高一平低三点竖直角观测记录见附录A表A.4。6.3.7.5检定结果的计算
a.照准误差C
C = 2n
b.横轴误差i
C(L-R)平 ±180
[(L- R)a -(L- R)n ota
i=[4n 2
式中：n—测回数；
L-盘左水平度盘读数；
R-—盘右水平度盘读数。
（α高－α低）
式中：α低—低点与平点的夹角；α赢——高点与平点的夹角。
c.竖盘指标差I
[(L+ Rv) - 360°]
I = 2n 4
式中：n—测回数;
Lv—盘左竖盘读数；
R—盘右竖盘读数。
计算算例见附录A表A.5。
6.3.8倾斜补偿器零位误差及补偿范围(3)
单轴补偿器的零位误差是补偿器与铅垂方向不一致的误差（也称补偿器指标差），将检定值预置存贮器中以便改正此项误差。全站仪及电子经纬仪通常设有仪器竖轴的倾斜补偿系统，这种补偿如果仅能自动改正由于竖轴倾斜对竖盘读数的影响，称为单轴补偿。实测算例见附录A表（A.6.1，A.6.2)。如果还能同时改正对水平度盘读数的影响，则为双轴补偿。实测算例见附录A表（A.7.1，A.7.2）。检定仪器的补偿器在出厂标定的（通常在2'30\左右）范围内，其单轴补偿和双轴补偿是否有效。其零位误差、补偿范围应符合表2第6，7项要求。7
