【电子行业标准(SJ)】 助听器交货时质量检验的性能测量

UDC534.77.001.4

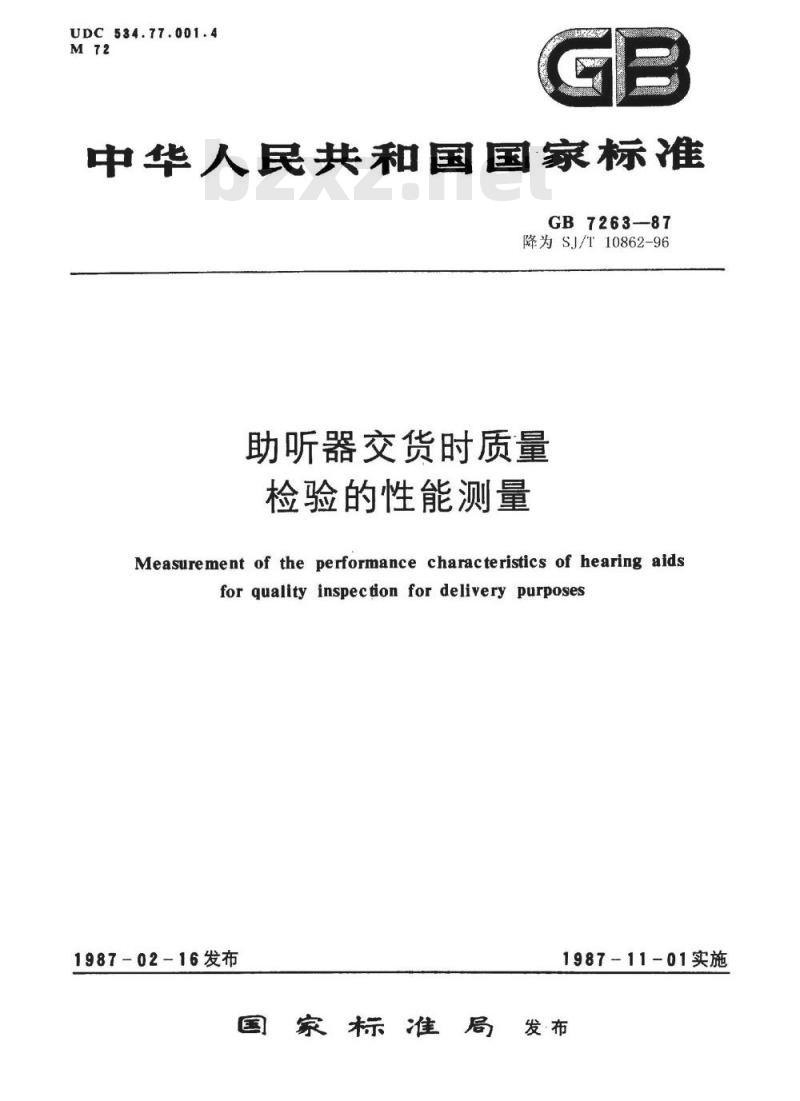

中华人民共和国国家标准
GB7263—87
降为SJ/T10862-96
助听器交货时质量
检验的性能测量
Measurement of the performance characteristics of hearing aidsforqualityinspection fordeliverypurposes1987-02-16发布
1987-11-01实施
国家标准局发布
TTKKAca

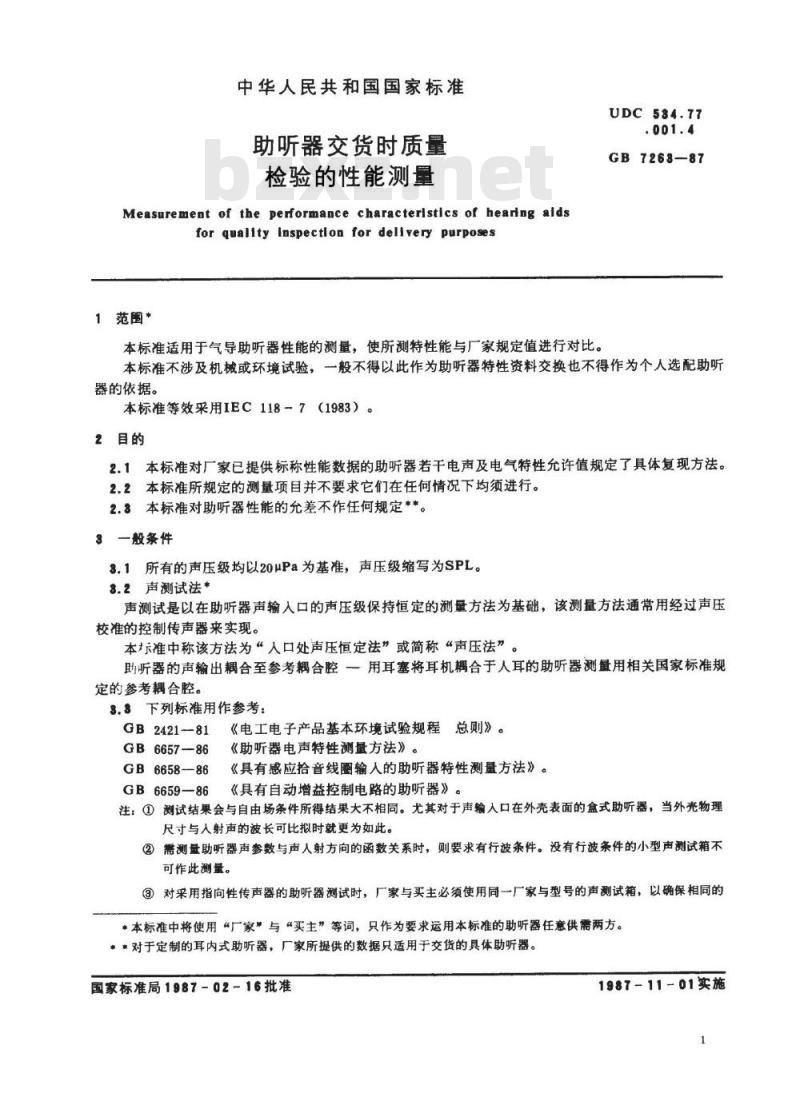

中华人民共和国国家标准
助听器交货时质量
检验的性能测量
Measurement of the performance characteristics of hearing aidsfor quality Inspection for dellvery purposes1范围*
本标准适用于气导助听器性能的测量，使所测特性能与厂家规定值进行对比。UDC534.77
.001.4
GB7268-87
本标准不涉及机械或环境试验，一般不得以此作为助听器特性资料交换也不得作为个人选配助听器的依据。
本标准等效采用IEC118－7（1983）。2目的
2.1本标准对厂家已提供标称性能数据的助听器若干电声及电气特性允许值规定了具体复现方法。2.2本标准所规定的测量项目并不要求它们在任何情况下均须进行。2.3本标准对助听器性能的允差不作任何规定**。3一般条件
3.1所有的声压级均以20uPa为基准，声压级缩写为SPL。3.2声测试法*bZxz.net
声测试是以在助听器声输人口的声压级保持恒定的测量方法为基础，该测量方法通常用经过声压校准的控制传声器来实现。
本示准中称该方法为“人口处声压恒定法”或简称“声压法”。助听器的声输出耦合至参考耦合腔一用耳塞将耳机耦合于人耳的助听器测量用相关国家标准规定的参考耦合腔。
3.3下列标准用作参考：
GB2421-81
GB6657--86
GB6658—86
《电工电子产品基本环境试验规程总则》。《助听器电声特性测量方法》。《具有感应拾音线圈输人的助听器特性测量方法》。GB6659-86
《具有自动增益控制电路的助听器》。注：①测试结果会与自由场条件所得结果大不相同。尤其对于声输入口在外壳表面的盒式助听器，当外壳物理尺寸与人射声的波长可比拟时就更为如此。②需测量助听器声参数与声人射方向的函数关系时，则要求有行波条件。没有行波条件的小型声测试箱不可作此测量。
③对采用指向性传声器的助听器测试时，厂家与买主必须使用同一厂家与型号的声测试箱，以确保相同的*本标准中将使用“厂家”与“买主”等词，只作为要求运用本标准的助听器任意供需两方。**对于定制的耳内式助听器，厂家所提供的数据只适用于交货的具体助听器。国家标准局1987-02-16批准
YYKAONIKAa
1987-11-01实施
GB7263-87
测量条件。由此测得的结果，可以不代表助听器的真实指向特性。3.4数据报告
所有报告的数据应明确标志“按照GB726387《助听器交货时质量检验的性能测量》。4术语解释
4.1声压法
该法用经过声压校准的控制传声器严格控制助听器的声输人，从而基本上消除了来自助听器的衍射效应，见GB6657—864.4。
4.2参考测试频率
在此频率处，用增益控制。取得相对于oSPL90（输人声压级为90dB时的输出声压级）的增益以控制参考测试位置。参考测试频率通常为1600Hz。对于某些取较高参考测试频率更为合适的助听器（高音调助听器），应采用2500Hz。这时应在测试报告中清楚说明，见GB6657864.18。4.3标称参考测试OSPI90
应由厂家给定在参考测试频率的OSPLo标称值。4.4标称参考测试增益
由广家给定的标称参考测试增益。是指在参考测试频率处，助听器将60dB的输人声压级，使声耦合腔中的声压级放大到标称参考测试OSPL9o以下15dB时的增益（见图1）若所提供的增益达不到，则以满档增益作为标称参考测试增益。4.5标称参考测试增益控制位置或标称参考测试增益档在此增益控制位置，取得由厂家根据助听器样品而给定的标称参考测试增益。4.6其他定义：参考3.3条。
参考测试频率
OSPL曲线
输人SPL·90dB
（满档增益）
基本频率响应曲线
输入SPL：60dB
标称最大OSPL90
二标称参考测试OSPL.
输人SPL为60dB时在
标称参考测试增益档的
相应输出SPL
16002000

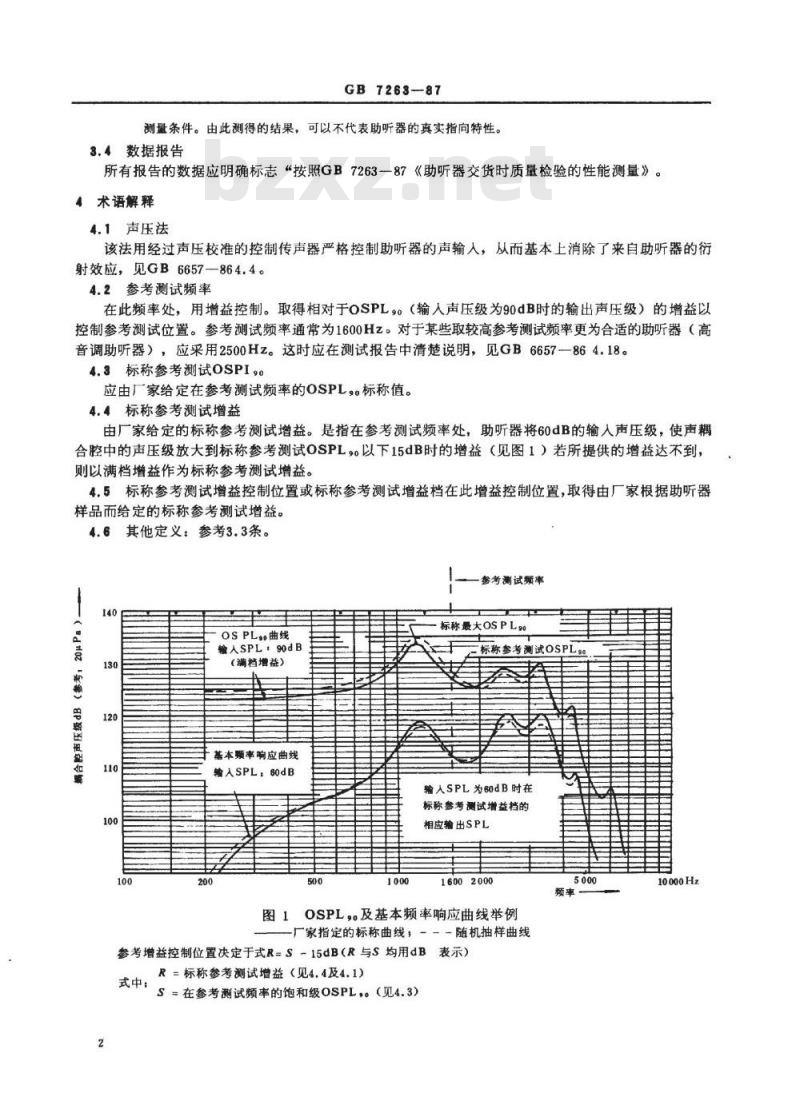

OSPL，及基本频率响应曲线举例图1
厂家指定的标称曲线；——一随机抽样曲线参考增益控制位置决定于式R=S15dB（R与S均用dB表示）
式中：
R=标称参考测试增益（见4.4及4.1）S=在参考测试频率的饱和级OSPL，。（见4.3）YYKAONYKCa
10000Hz

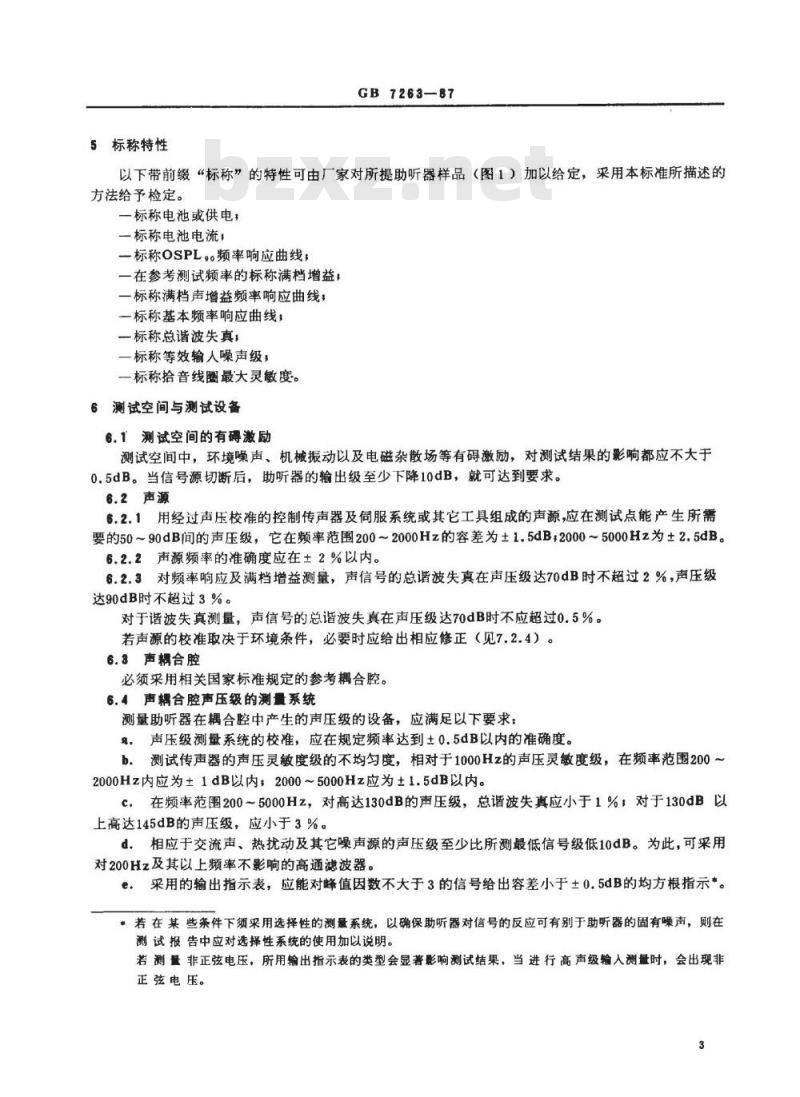

5标称特性
GB7263—87
以下带前缀“标称”的特性可由厂家对所提助听器样品（图1）加以给定，采用本标准所描述的方法给予检定。
一标称电池或供电：
一标称电池电流：
一标称OSPL90频率响应曲线：
一在参考测试频率的标称满档增益：一标称满档声增益频率响应曲线一标称基本频率响应曲线：
一标称总谐波失真，；
一标称等效输人噪声级，
一标称拾音线腾最天灵敏度。
6测试空间与测试设备
6.1测试空间的有碍激励
测试空间中，环境噪声、机械振动以及电磁杂散场等有碍激励，对测试结果的影响都应不大于0.5dB。当信号源切断后，助听器的输出级至少下降10dB，就可达到要求。6.2声源
6.2.1用经过声压校准的控制传声器及伺服系统或其它工具组成的声源，应在测试点能产生所需要的50~90dB间的声压级，它在频率范围200～2000Hz的容差为±1.5dB，2000～5000Hz为±2.5dB。6.2.2声源频率的准确度应在±2%以内。6.2.3对频率响应及满档增益测量，声信号的总谐波失真在声压级达70dB时不超过2%，声压级达90dB时不超过3%。
对于谐波失真测量，声信号的总谐波失真在声压级达70dB时不应超过0.5%。若声源的校准取决于环境条件，必要时应给出相应修正（见7.2.4）。6.3声耦合腔
必须采用相关国家标准规定的参考耦合腔。6.4声耦合腔声压级的测量系统
测量助听器在耦合腔中产生的声压级的设备，应满足以下要求：a，声压级测量系统的校准，应在规定频率达到±0.5dB以内的准确度。b。测试传声器的声压灵敏度级的不均匀度，相对于1000Hz的声压灵敏度级，在频率范围200～2000Hz内应为±1dB以内，2000～5000Hz应为±1.5dB以内。c.在频率范围200～5000Hz，对高达130dB的声压级，总谐波失真应小于1%；对于130dB以上高达145dB的声压级，应小于3%。d。相应于交流声、热扰动及其它噪声源的声压级至少比所测最低信号级低10dB。为此，可采用对200Hz及其以上频率不影响的高通滤波器。e.采用的输出指示表，应能对峰值因数不大于3的信号给出容差小于±0.5dB的均方根指示*。*若在某些条件下须采用选择性的测最系统，以确保助听器对信号的反应可有别于助听器的固有噪声，则在测试报告中应对选择性系统的使用加以说明。若测量非正弦电压，所用输出指示表的类型会显著影响测试结果，当进行高声级输人测盘时，会出现非正弦电压。
YYKAONYKACa
GB7263—87
f．若声耦合腔的校准与环境条件，尤其是大气压力有关。必要时应给出这种相依性（见7.2.4)。6.5自动扫描频率记录设备
6.5.1设备在所需声压级（如6.2.1）的测试点应有保持功能。6.5.2记录纸上所指的频率应具有±5%以内的准确度。6.5.3在频率范围200～5000Hz的任何频率处，自动记录的数值与观测的稳态数值间的差值不应大于1dB。
6.5.4用于自动频率记录的记录仪作显示装置，在频率范围200~5000Hz，其稳态准确度应在±0.6dB以内。
7测试条件
控制声场及建立助听器测试条件的程序如下：7.1声场的控制
7.1.1在助听器参考点的输人声压级基本保持恒定：a。用控制传声器（见7.1.2）。b.用电子数据存贮器（见7.1.3）。7.1.2在所需频率范围内为使参考点取得足够恒定的声压级，控制传声器的膜片中心与助听器参考点间的距离应在5～10mm之间。采用指向性传声器的助听器，应将最大灵敏度方向指向声源。测试布置举例见图2及图3。
测试空间
控制传声器
5~10mm
助听器
助听器参考点
声辆合腔

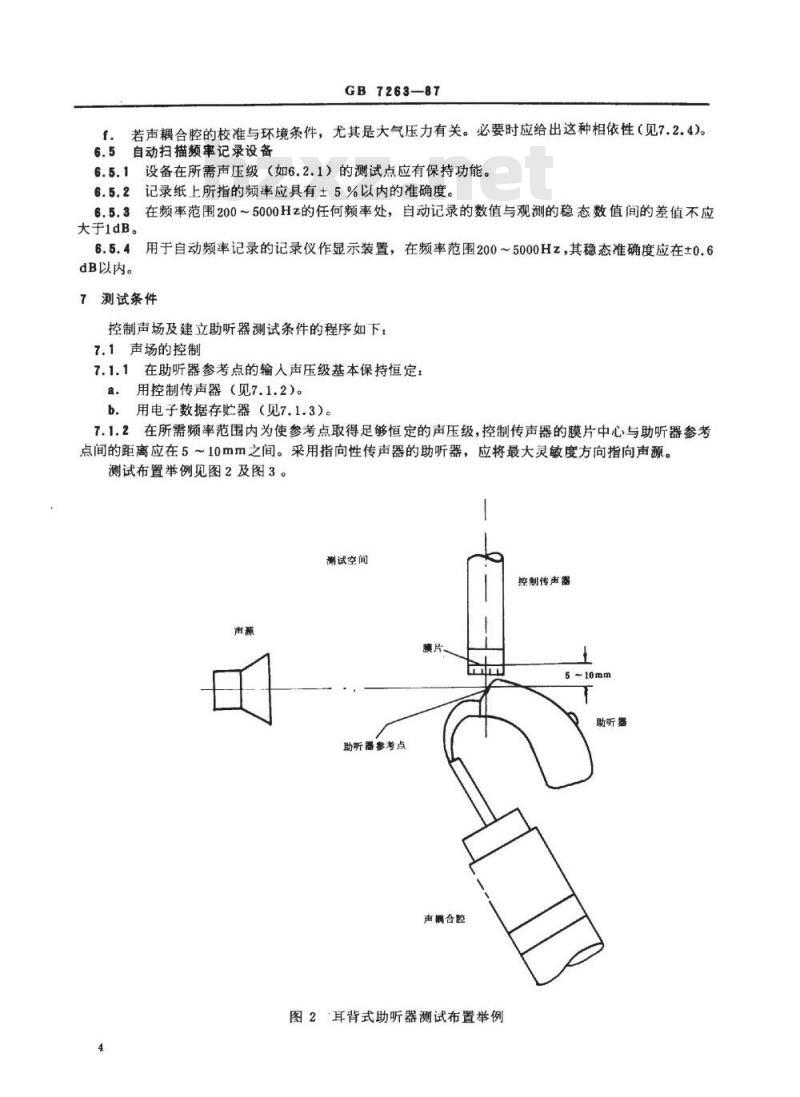

图2耳背式助听器测试布置举例
YYKAONTKa
测试空间
GB7263-87
助听器套考点
控制传声器
5~10mm
助听器
图3盒式助听器测试布置举例
7.1.3保持声压级恒定的另一种方法，是被测助听器样品在其受试位置，将经过声压校准的传声器放在距助听器参考点5~10mm处，以各分离频率测量声压级，采用如数字仪表或磁带记录仪等设备加以存贮，然后重复产生参考点恒定声压级所需的电压，控制传声器仍然在位，也可用模拟传声器放在同一位置，以满足声压法条件。7.1.4上述两种方法中均建议采用Φ12.7mm传声器，实际所使用的传声器尺寸应加以说明。7.1.5应谨慎避免耦合腔或助听器机械支承显著干扰助听器附近所用测试频率的声场，不得导致因机械共振或机械振动引起的虚假效应。也不得使受试助听器的机械与声学特性受任何影响。7.2助听器的正常工作条件
在未规定其它条件的情况下，应使用以下的工作条件：7.2.1电池和电源电压
可以使用助听器通常用的实际型号的电池，为避免初始高压，需部分放电；也可用合适的电源供电，模拟正带使用时实际电池的电压与内阻抗。所用电源的型号、供电时的电压以及内阻抗须加以说明。电池电压的测量值应准确到规定值的±50mV以内。7.2.2增益控制
增益控制档可用满档，也可用标称参考测试增益档。并予以说明。7.2.3其它控制器的正常位置
应说明音调控制档，并应选用明确位置，最好能给出最宽的频率范围。包括自动增益控制的所有其它控制器，应选取能给出最高的OSPL，及最高的满档增益，若最高.OSPL，。与最高增益没有联系，应采用给出最高OSPL位置（见GB6657—866.4.3）。7.2.4应说明测试期间的测试空间实际条件，并应维持在以下容限以内；温度，15~35℃
相对湿度：45%~75%
大气压：86~106kPa
YYKAONYKCa
GB7263-87
若不满足上述条件，应加以说明（参考GB2421一81）。7.2.5声输出系统如插人式耳机、耳钩或声管，应参考相关标准予以说明。7.2.6用于连接助听器入声口的附件，应给予逐个说明。8测试项目
频率响应曲线
所有表示参量随频率变化的分布曲线，均应画在以线性分贝作纵坐标、对数频率作横坐标的格纸上，横坐标十进位的长度为纵坐标上50dB的长度。B.2输入声压级为90dB的输出声压级频响曲线（OSPL频响曲线）本测试的目的是在90dB的输人声压级满档增益控制时，确定在声耦合腔中所测得的声压级随频率变化的曲线。
测试程序为：
a。增益控制调到满档，其它控制器位于指定位置；b.在适当频率将输人声压级调至90dB；c.
输人保持在90dB，在2005000Hz频率范围内改变声源频率，测量声耦合腔中声压级随频率的变化。
8.3满档声增益响应曲线
应将助听器的增益控制放在满档位置，选用正弦输入声压级50dB或60dB，测量满档增益。若输人声压级为60dB的满档增益曲线与OSPLgo曲线在200～5000Hz范围的任意频率处二者相差小于5dB，则应采用50dB的输人声压级。对于自动增益控制（AGC）助听器，若AGC不能切断工作，输人声压级应采用50dB。所有情况所采用的输入声压级应加以说明。测试程序为：
调满档增益，其它控制器位于指定位置。a.
b.在适当频率将输人声压级调至50dB或60dB。c.保持输人声压级不变，在200～5000Hz频率范围内改变声源频率。d．记录耦合腔声压级与输人声压级间的差值随频率的变化，即得满档声增益。8.4在标称参考测试增益位置的基本率响应曲线本测试的目的是确定在标称参考测试增益位置的频率响应曲线。测试程序如下：
调节增益控制，使其达到厂家给定的标称参考测试增益值±1dB以内的偏差。其它控制置a.
于指定位置。
b.保持输人声压级60dB，在200~5000Hz范围改变声源频率，测量耦合腔中的声压级随频率的变化。
8.5电池电流
本测试的目的是确定电池电流。将增益控制调至参考测试增益位置，在输人声压级60dB，测定在参考测试频率的电池电流。
直流电流测量系统应具有以下特性：被测电流值的准确度应为±5%；a.
b.具有不超过502/1的电阻，其中是待测电流，单位为毫安c，在频率范围200～5000Hz，阻抗不超过12的*。8.6总谐波失真**
实现（c）的一种方法，是用8000uF电容器与电流表并联。电容器不应消耗电源。**由于噪声或交流声之类的假信号可能引起误差，故测量总谐波失真时须加谨慎。6
YYKAONYKAa
GB7263—87
测试程序为：
调节增益控制到厂家所给定的标称参考测试值。其它控制器位于各自指定位置；a.
调节输入声压级至70dB；
在4001600Hz范围，调节频率至厂家指定的频率处；测量声耦合腔中的总谐波失真或二次及三次谐波。d.
助听器的内部噪声
测试程序为：
调节增益控制到厂家所给定的标称参考测试增益值。其它控制器位于各自指定位置：a.
切断输入声源（见6.1）：
测量总输出噪声声压级，减去标称参考测试增益级，即得等效输人噪声级。c.
8.8在声频磁场内的最大感应拾音线圈灵敏度测试程序为：
调至满档增益。其它控制器至各自指定位置；调节磁场频率至参考测试频率；调节磁场强度输人至10mA/m，
将助听器朝向最大拾声灵敏度方向，测量声耦合腔中的输出声压级；以磁场强度为1mA/m的输出声压级，表达最大感应拾声线圈灵敏度。附加说明：
本标准由全国电声学标准化技术委员会提出。本标准由中国计量科学研究院及天津市助听器厂负责起草。本标准主要起草人章句才、王珏、沈扬、帅正萍。YYKAONKAa
