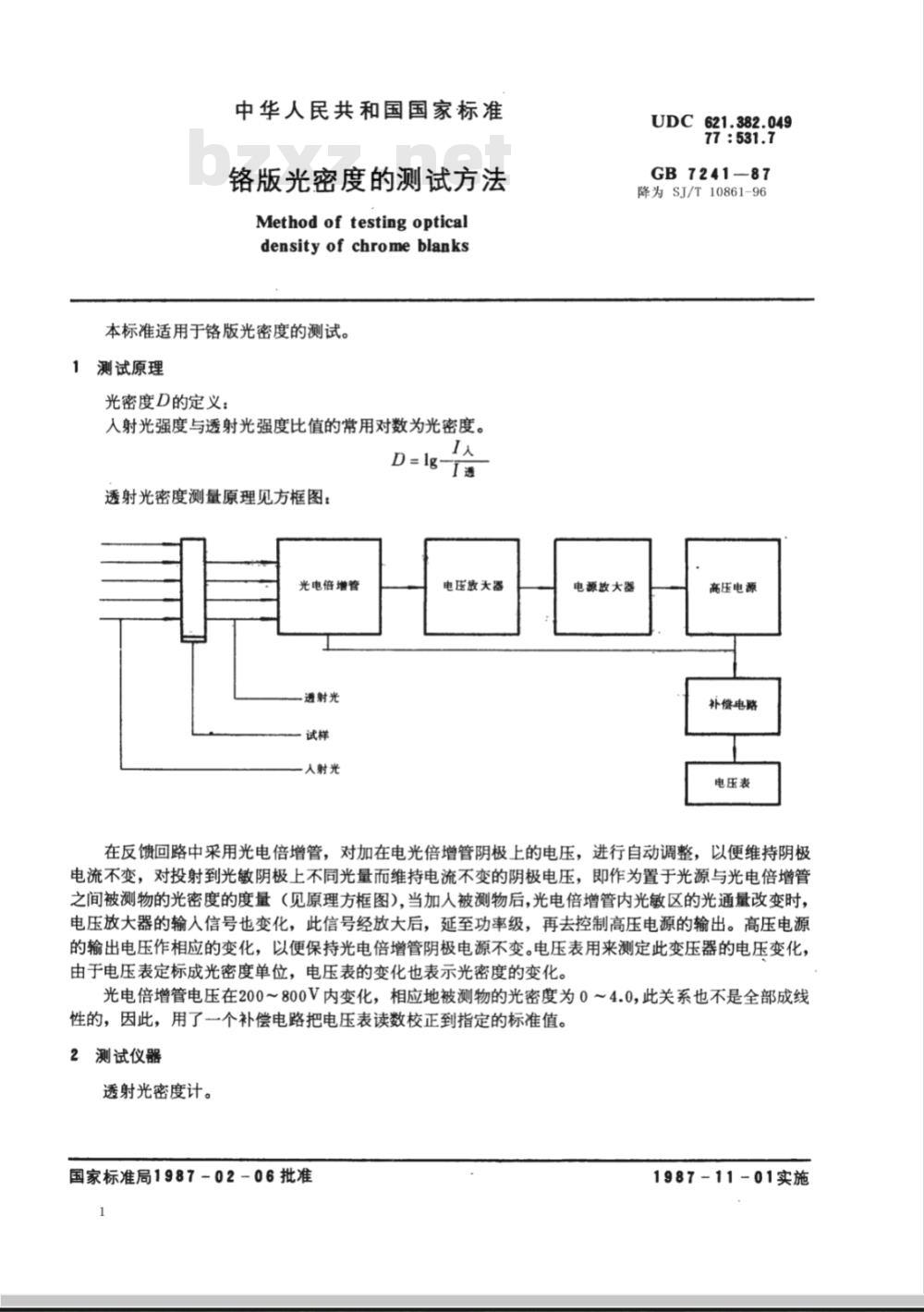

中华人民共和国国家标准
铬版光密度的测试方法
Method of testingoptical
densityof chromeblanks
本标准适用于铬版光密度的测试。1测试原理
光密度D的定义：
入射光强度与透射光强度比值的常用对数为光密度。D= Ig
透射光密度测量原理见方框图：光电倍增管
透射光
人射光
电压放大器
电源放大器
621.382.049
GB7241—87
降为SJ/T10861-96
高压电源
补偿电路
电压表
在反馈回路中采用光电倍增管，对加在电光倍增管阴极上的电压，进行自动调整，以便维持阴极电流不变，对投射到光敏阴极上不同光量而维持电流不变的阴极电压，即作为置于光源与光电倍增管之间被测物的光密度的度量（见原理方框图），当加人被测物后，光电倍增管内光敏区的光通量改变时，电压放大器的输人信号也变化，此信号经放大后，延至功率级，再去控制高压电源的输出。高压电源的输出电压作相应的变化，以便保持光电倍增管阴极电源不变。电压表用来测定此变压器的电压变化，由于电压表定标成光密度单位，电压表的变化也表示光密度的变化。光电倍增管电压在200～800V内变化，相应地被测物的光密度为0～4.0，此关系也不是全部成线性的，因此，用了一个补偿电路把电压表读数校正到指定的标准值。2测试仪器免费标准bzxz.net
透射光密度计。
国家标准局1987-02-06批准
1987-11-01实施

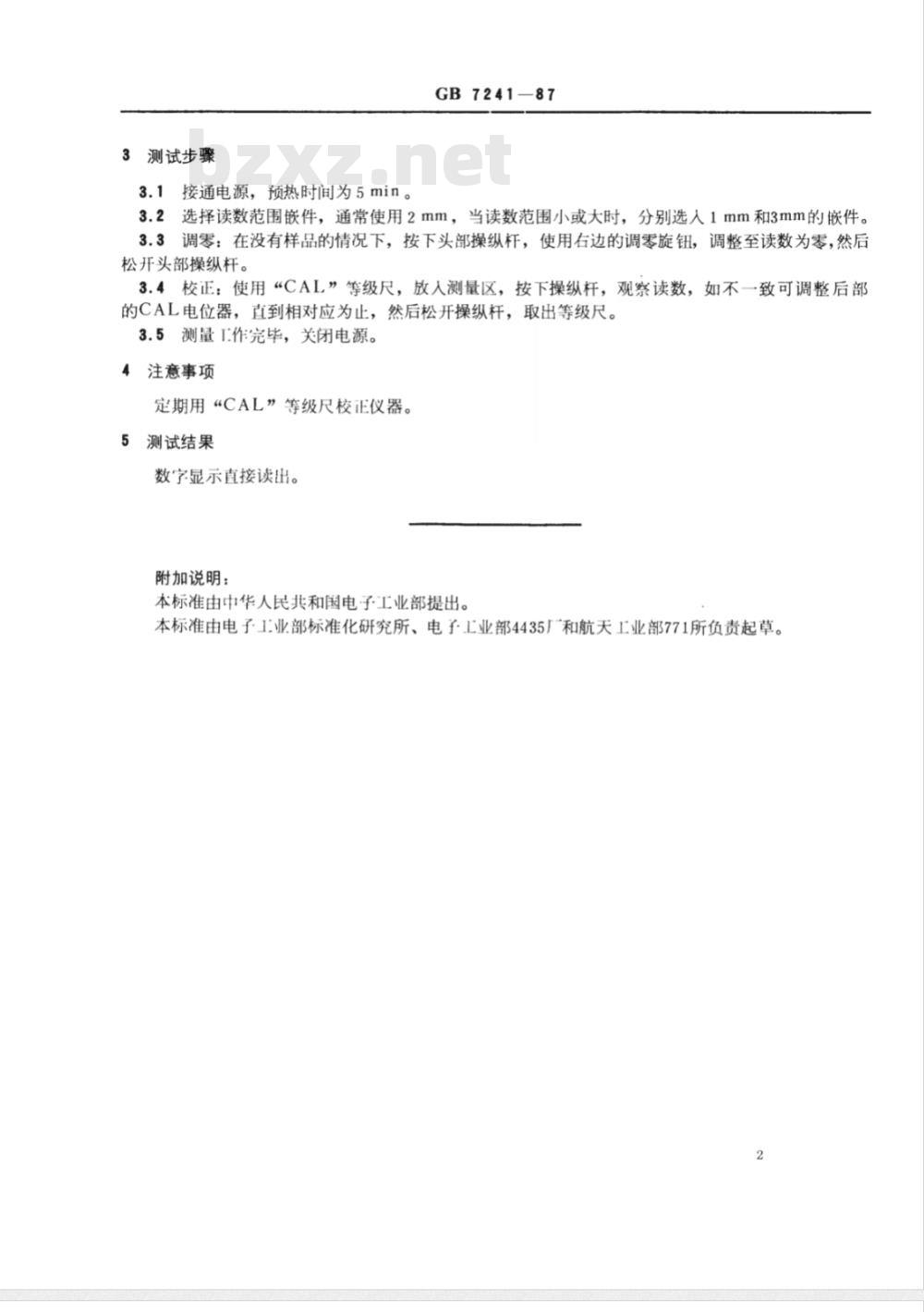

3测试步骤
3.1接通电源，预热时间为5min
GB7241-87
3.2选择读数范围嵌件，通常使用2mm，当读数范围小或大时，分别选人1mm和3mm的嵌件。3.3调零：在没有样品的情况下，按下头部操纵杆，使用右边的调零旋钮，调整至读数为零，然后松开头部操纵杆。
3.4校正：使用“CAL”等级尺，放人测量区，按下操纵杆，观察读数，如不一致可调整后部的CAL电位器，直到相对应为止，然后松开操纵杆，取出等级尺。3.5测量I作完毕，关闭电源。
注意事项
定期用“CAL”等级尺校正仪器。测试结果
数字显示直接读出。
附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子1业部标准化研究所、电子工业部4435厂和航天工业部771所负责起草。2
