【电子行业标准(SJ)】 电视广播接收机测量方法 第2部分:伴音通道的电性能测量,一般测量方法和单声道测量方法
本网站 发布时间:
2024-07-14 11:55:55
- SJ/T11157-1998
- 现行
标准号:
SJ/T 11157-1998
标准名称:
电视广播接收机测量方法 第2部分:伴音通道的电性能测量,一般测量方法和单声道测量方法
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1998-03-11 -
实施日期:
1998-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
1.06 MB
替代情况:
原标准号GB 9372-88部分采标情况:
IEC 107-2-95 IDT

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准叙述了符合ITU-R规定的地面广播电视标准的电视广播接收机标准测量条件和测量方法。适用于本标准的电视机可以是用于直接接收无线广播电视的电视机,也可以是经电缆网络接收的电视机,或可作为录像机的放像、家用音像设备和游戏机的监视器。 SJ/T 11157-1998 电视广播接收机测量方法 第2部分:伴音通道的电性能测量,一般测量方法和单声道测量方法 SJ/T11157-1998

部分标准内容:

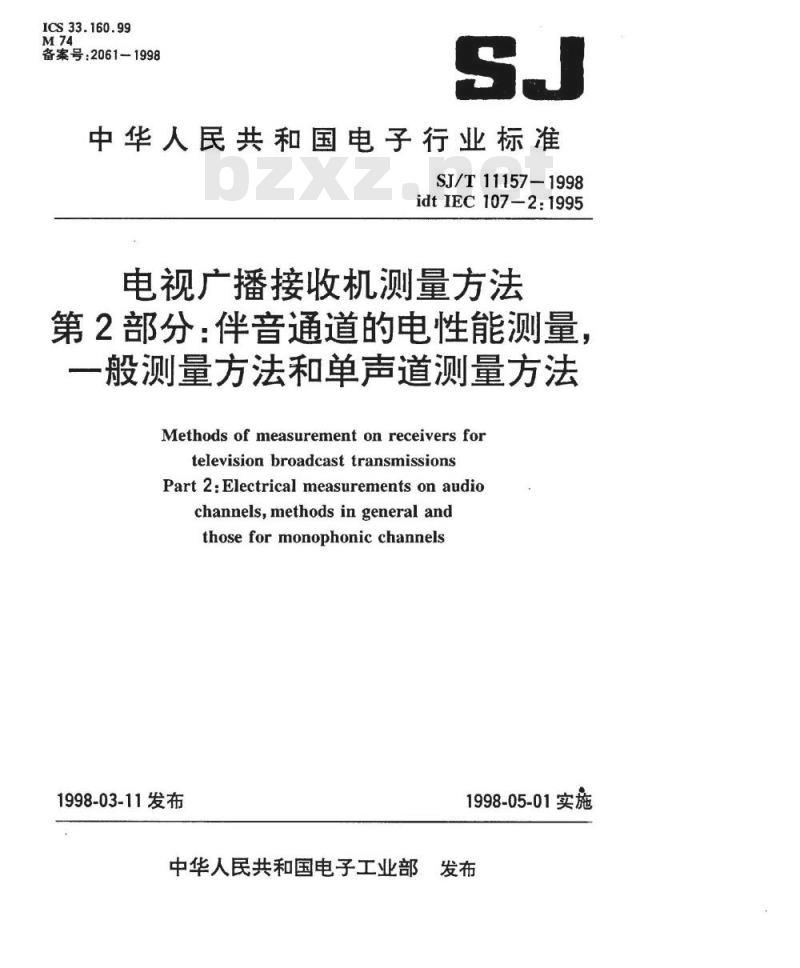

ICS33.160.99
备案号:2061-1998
中华人民共和国电子行业标准
SJ/T11157-1998
idtIEC107-2:1995
电视广播接收机测量方法
第2部分:伴音通道的电性能测量一般测量方法和单声道测量方法Methods of measurement on receivers fortelevision broadcast transmissionsPart 2.Electrical measurements on audiochannels,methods in general andthose for monophonic channels1998-03-11发布
1998-05-01实施免费标准bzxz.net
中华人民共和国电子工业部
TYYKAON KAca

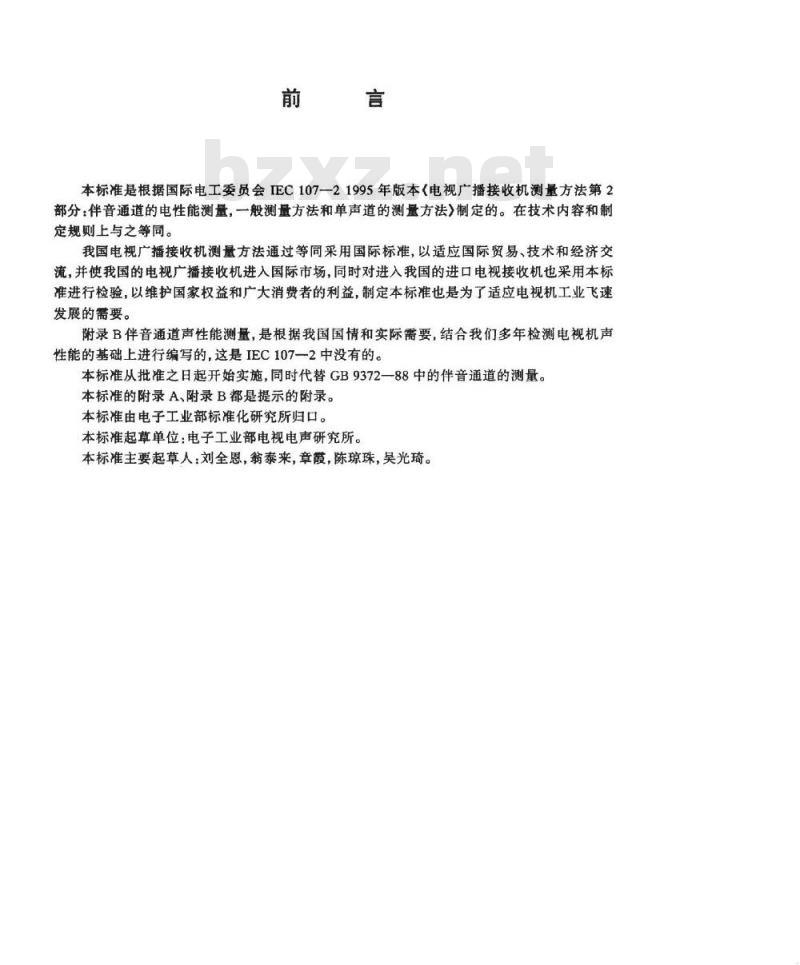

本标准是根据国际电工委员会IEC107一21995年版本《电视广播接收机测量方法第2部分:伴音通道的电性能测量,一般测量方法和单声道的测量方法》制定的。在技术内容和制定规则上与之等同。
我国电视广播接收机测量方法通过等同采用国际标准,以适应国际贸易、技术和经济交流,并使我国的电视广播接收机进入国际市场,同时对进入我国的进口电视接收机也采用本标准进行检验,以维护国家权益和广大消费者的利益,制定本标准也是为了适应电视机工业飞速发展的需要。
附录B伴音通道声性能测量,是根据我国国情和实际需要,结合我们多年检测电视机声性能的基础上进行编写的,这是IEC107一2中没有的。本标准从批准之日起开始实施,同时代替GB9372一88中的伴音通道的测量。本标准的附录A、附录B都是提示的附录。本标准由电子工业部标准化研究所归口。本标准起草单位:电子工业部电视电声研究所。本标准主要起草人:刘全恩,翁泰来,章霞,陈琼珠,昊光琦。rYkAoNrKAcas

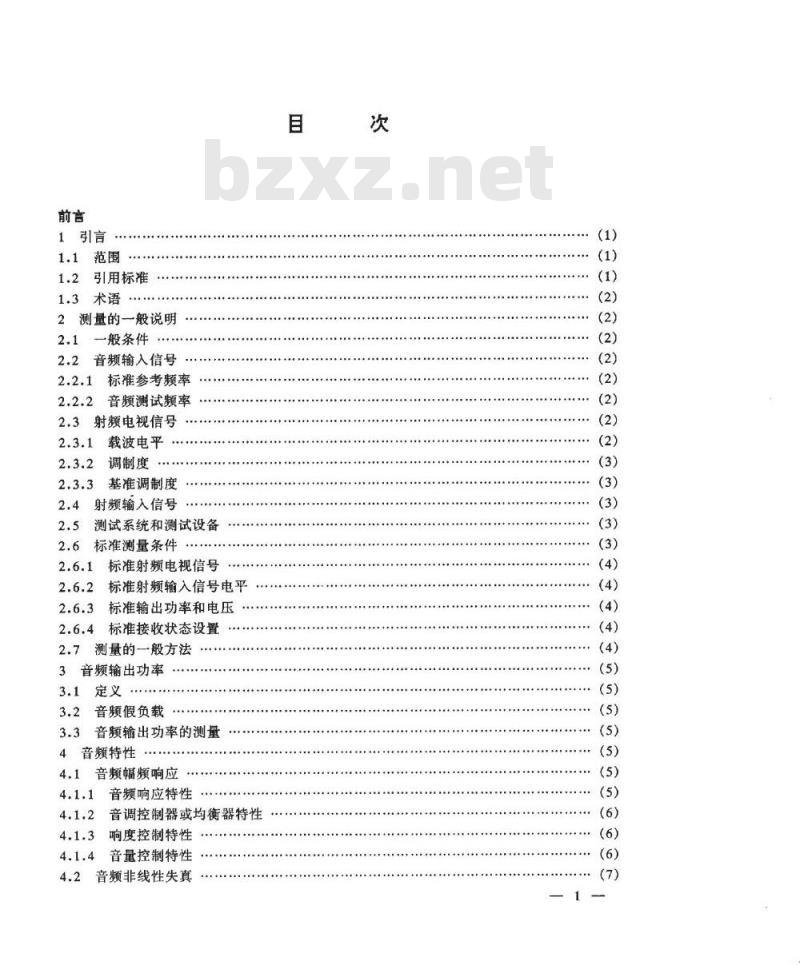

1引言
1.1范围
1.2引用标准
1.3术语
2测量的一般说明
2.1.一般条件
2.2音频输入信号
2.2.1标准参考频率
2.2.2音频测试频率
2.3射频电视信号
载波电平
调制度
2.3.3基准调制度
2.4射频输入信号
2.5测试系统和测试设备
2.6标准测量条件
标准射频电视信号
标准射频输入信号电平
标准输出功率和电压
标准接收状态设置
2.7测量的一般方法
3音频输出功率
3.1定义
音频假负载
3.3音频输出功率的测量
4音频特性
4.1音频幅频响应
音频响应特性
音调控制器或均衡器特性
响度控制特性
音量控制特性
4.2音频非线性失真
rYKAOMrKAa

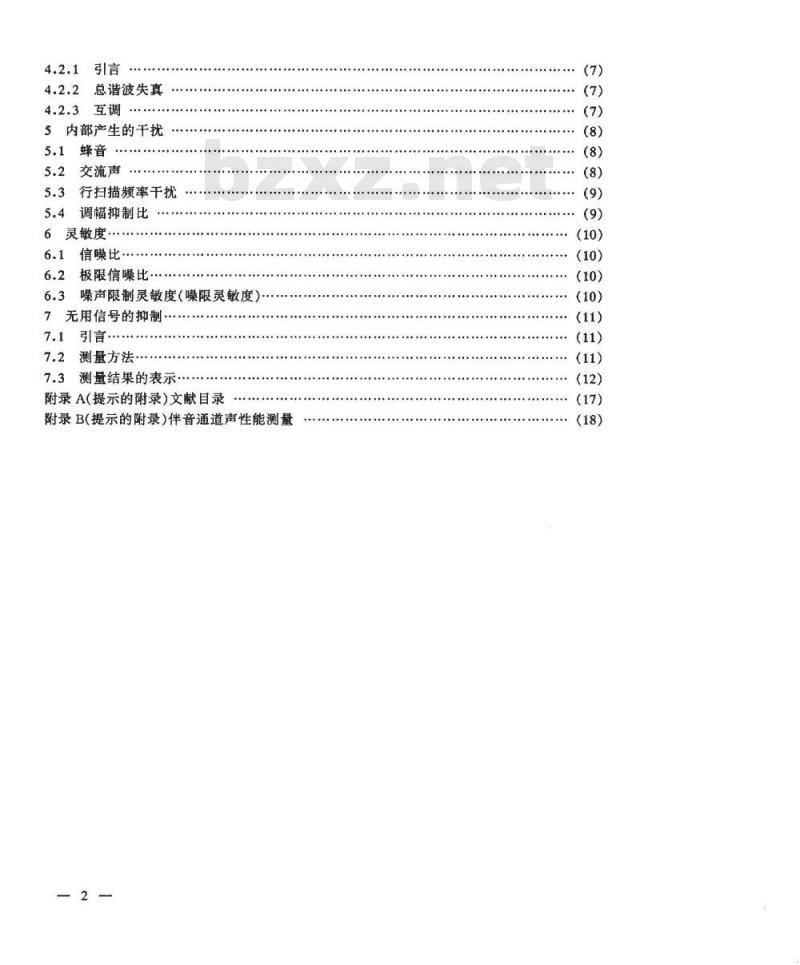

4.2.1引言
总谐波失真
5内部产生的干扰
5.1蜂音
5.2交流声
5.3行扫描频率干扰
调幅抑制比
6灵敏度
6.1信噪比
6.2极限信噪比
6.3噪声限制灵敏度(噪限灵敏度)7无用信号的抑制
7.1引言·
7.2测量方法
测量结果的表示
附录A(提示的附录)文献目录
附录B(提示的附录)伴音通道声性能测量YYKAONrKAcas

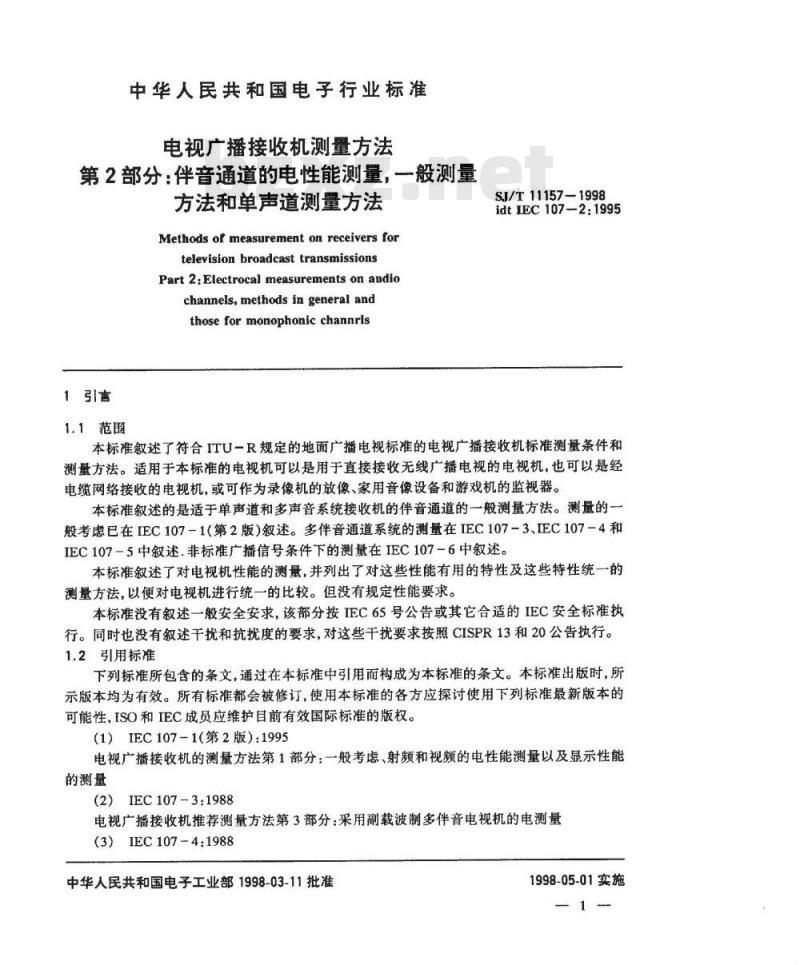

中华人民共和国电子行业标准
电视广播接收机测量方法
第2部分:伴音通道的电性能测量,一般测量方法和单声道测量方法
Methods of measurement on receiversfortelevision broadcast transmissionsPart2:Electrocalmeasurementsonaudiochannels,methods in general andthose for monophonic channrls1引言
1.1范围
SJ/T11157-1998
idtIEC107-—2:1995
本标准叙述了符合ITU一R规定的地面广播电视标准的电视广播接收机标准测量条件和测量方法。适用于本标准的电视机可以是用于直接接收无线广播电视的电视机,也可以是经电缆网络接收的电视机,或可作为录像机的放像、家用音像设备和游戏机的监视器。本标准叙述的是适于单声道和多声音系统接收机的伴音通道的一般测量方法。测量的般考虑已在IEC107-1第2版)叙述。多伴音通道系统的测量在IEC107-3、IEC107-4和IEC107-5中叙述.非标准广播信号条件下的测量在IEC107-6中叙述。本标准叙述了对电视机性能的测量,并列出了对这些性能有用的特性及这些特性统一的测量方法,以便对电视机进行统一的比较。但没有规定性能要求。本标准没有叙述一般安全安求,该部分按IEC6S号公告或其它合适的IEC安全标准执行。同时也没有叙述干扰和抗扰度的要求,对这些干扰要求按照CISPR13和20公告执行。1.2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性,ISO和IEC成员应维护目前有效国际标准的版权。(1)IEC107-1(第2版):1995
电视广播接收机的测量方法第1部分:一般考虑、射频和视频的电性能测量以及显示性能的测量
(2)IEC107-3:1988
电视广播接收机推荐测量方法第3部分:采用副载波制多伴音电视机的电测量(3)IEC107-4:1988
中华人民共和国电子工业部1998-03-11批准YYKAONrKACa
1998-05-01实施
SJ/T11157-1998
电视广播接收机推荐测量方法第4部分:采用双载波调频制多伴音电视机的电测量(4)IEC107-5:1992
电视广播接收机推荐测量方法第5部分:采用NICAM制双通道数字声多伴音电视机的电测量
(5)IEC107-6:1989
电视广播接收机推荐测量方法第6部分:非标准广播信号条件下的测量(6)IEC569:1977
电视接收机主观试验指南
(7)IEC68-1:1990
环境试验第1部分:总则和导则
(8)IEC65:1990修改单2:1989和修改单3:1992电网电源供电的家用和类似一般用途的电子及有关设备的安全要求(9)CISPR13:1990和修改单3:1995声音和电视广播接收机有关设备的射频于扰特性的允许值和测量方法。(10)CISPR20:1990和修改单3:1994声音和电视广播接收机及有关设备的抗扰度特性的允许值和测量方法1.3术语
1.3.1伴音通道audiochannel
伴音通道是传送音频信号的通道。立体声通道由两个伴音通道组成,用来传送左、右声道的信号。
1.3.2其它术语
见IEC107-1(第2版)中的2。
2测量的一般说明
2.1一般条件
见IEC1071(第2版)3.1条。
2.2音频输入信号
2.2.1标准参考频率
作为音频测量和调整用的标准参考频率为1kHz。注:在BTSC多伴音制中,调制用的标准参考额率为300Hz。2.2.2音频测试频率
为便于结果的比较,接收机测量所选的音频应限制到最少。如果不需要连续记录,测量可在如表1(详见IEC268-1)的优选频率上进行。某些测试有可能需要使用非指定频率,如可察觉到异常情况的一些频率。2.3射频电视信号
2.3.1载波电平
见IEC107-1(第2版)3.3.1条。应该注意,即使进行音频通道的测试,射频电视信号也应用调制的图像载波电平表示,伴音载波电平按被测接收机设计所依据的电视标准规定的图像、伴音功率比设置。如果是多伴音系统,伴音载波应与其标准一致。-2
YKAONrKAcas
2.3.2调制度
SJ/T11157-1998
在正弦波调制时,音频输入电平将以射频输入信号调制度来表示:一采用调幅伴音载频制或副载波制时,用调制度百分数表示;一采用调频伴音载频制或副载波制时,用实际频偏与制式确定的最大频偏之比的百分数表示;
一采用数字伴音载频制时,用基准电平对音频通道满刻度电平之差的分贝(dB)数表示。注:多伴音通道制式控制信号的调制度不包括在内。2.3.3基准调制度
除非另有规定,下列调制度将用作伴音通道测试的基准调制度。单声道
调幅伴音载波:50%
调幅伴音载波:54%
立体声通道和附加伴音通道:见IEC107-3、IEC107-4和IEC107-5注:IEC107-1第2版)3.3.2条规定的伴音载波基准调制度不适于本音通道的测量。2.4射频输入信号
见IEC107-1(第2版)3.4条。
2.5测试系统和测试设备
见IEC107-1(第2版)3.5条。
除上述所规定的设备外,还需下列设备:(1)音频滤波器
音频滤波器用来消除被测音频通带的无用频率成份,测试需下列滤波器:Fi:200Hz~15kHz2dB带宽的带通滤波器,具有线性频率标度(见图1);Fz:22.4Hz~15kHz2dB带宽的带通滤波器,具有线性频率标度(见图2);F3:1kHz带通滤波器;
F4:400Hz带阻滤波器;
Fs:400Hz带通滤波器。
滤波器F,和Fz在最低截止频率以下的频率范围内按每倍频程12dB衰减,高于15kHz的频率,按每倍频程18dB衰减,行扫描频率点至少有50dB衰减。滤波器F,和Fs是窄带滤波器,F4在400Hz处至少有50dB衰减。(2)音频频谱分析仪
音频频谱分析仪用于测量在音频通带内音频信号的频谱和电平以及寄生频率分量。(3)音频电压表
音频电压表用于测量音频信号电压的有效值,带电压读数的电平表可用作电压表。(4)噪声计(加权噪声表)
噪声计由噪声加权滤波器和准峰值表组成,它由ITU-RBS.468-4推荐书(前身为CC.I.R推荐书468-4)统一规定(见IEC268-1)。噪声计用来测量加权信噪比、信号蜂音比和信号干扰比。准峰值表用分贝(dB)标度。
注:可采用将上述仪器合成一体的音额分析仪。2.6标准测量条件
YKAONrKAcas
SJ/T11157—1998
除非另有规定,下述条件将作为标准测量条件:2.6.1标准射频电视信号
a)射频测试频道
采用典型频道,见IEC107-1(第2版)3.3.3条。b)图像载波调制
对于负极性调制,测度频道的图像载波用全黑信号调制;对于正极性调制,用全白信号调制。
c)伴音载波调制
测试射频频道的伴音载波用具有1kHz标准参考频率的音频信号调制到基准调制度,如果电视系统需要预加重,则预加重置于调制系统中。注:对于多伴音系统伴音载波的调制见IEC107-3、IEC107-4、IEC107~5。2.6.2标准射频输入信号电平
天线输入端阻抗为75Q时,射频电视信号的标准输入电平为70dB(uV)。详见IEC107-1(第2版)3.6.1条。
2.6.3标准输出功率和电压
a)扬声器的标准输出功率
标准输出功率可以采用比额定输出功率低10dB(见3.1条),也可采用与额定值无直接关系的优选输出功率,如:500mW、50mW和5mW,相应的电平分别为27dB(mW)、17dB(mW)和7dB(mW)。但在任何情况下,所选值应在测试结果中说明。b)标准线路输出电压
当接入电阻等于额定负载阻抗时,线路输出端的1kHz标准输出电压有效值为500mV。注:如果输出不可调,当接收机加有标准射频输入信号平时的输出电压即为标准输出电压。2.6.4标准接收状态设置
a)音量控制
被测音频通道的音量控制调到在输出端获得2.6.3条规定的标准音频输出功率或电压。b)音调控制或均衡器
如果有音调控制或均衡器,则应调到机械中心位置或在输出端获得最平的音频响应位置。c)响度控制
如果有响度控制,则应调到在输出端获得最平的音频响应位置。d)平衡控制
如果有立体声平衡控制,则应调到左、右声道输出相等。e)其它控制
见IEC107-1(第2版)第3.6.3条。f)输出端子
扬声器输出端接音频假负载(见3.2条),线路输出端端接电阻为额定负载阻抗值2.7测量的一般方法
除非另有规定,第4~7部分的每一项按下列步骤测试:一一被测接收机调到2.6条规定的标准测试条件,然后再测量各个特性;被测接收机音频输出端的功率或电压用连接到输出端的音频电压表测量;一如果接收机备有两个扬声器输出和线路输出,测量需在每一输出端进行;4
YYKAONrKAcas
SJ/T11157-1998
一如果被测接收机可接收多伴音信号,测量器在每一伴音通道和控制信号上进行。详见IEC107-3、IEC107-4、IEC107-5。3音频输出功率
3.1定义
音频输出功率为在扬声器的音频假负载上所消耗的电功率,用W、mW或dB(mW)表示。定义或测量下列音频输出功率:额定输出功率:
由被测接收机制造者规定的额定总谐波失真下的输出功率(见IEC268-3和IEC315-1)。
如果得到不到此值,按3.3条在音频1kHz处测量总谐波失真为10%时的最低输出功率。标准输出功率:
见2.6.3a)。
3.2音频假负载
除非另有规定,音频假负载为一纯电阻,它的阻值在测量输出功率时能替代扬声器的阻值。假负载的额定值由制造厂家规定(见IEC268一3)。如果得不到此值,可选择扬声器低音谐振频率以上的频率范围内最低的阻抗值(详见IEC268-5和IEC268-14)。
3.3音频输出功率的测量
输出功率可通过用音频电压表测量假负载两端的输出电压,然后用电压和负载阻值计算输出功率值。
a)在标准射频输入信号电平条件下,在被测电视机的天线输人端加入标准射频电视信号,伴音载波的调制频率为1kHz。b)将音频电压表连接到替代扬声器的假负载上,除音量控制外,将电视机调到如2.6.4条规定的标准工作状态。
e)调节音量控制,当用失真仪测得额定总谐波失真时,所获得的功率即为额定输出功率,总谐波失真的测量见第4.2.2条。d)如需要,可在其它频率测量额定输出功率。4音频特性
4.1音频幅频响应
4.1.1音频响应特性
4.1.1.1定义
伴音通道的音频响应特性是加一恒定电平的音频输入信号时,通道的音频输出信号的相对电平与所加音频频率的函数关系。4.1.1.2测量方法
a)保持音频调制为基准调制度,在40Hz~15kHz范围内的一些频率点上测量输出信号电平。
由于测量结果受调频伴音载波接收机去加重的影响,所以结果应依据相应的预加重特性(50μs或75μus)加以校正。
YKAONrKAcas
可用下列方法作为替代方法:
SJ/T11157-1998
在调制频率为15kHz时,将调制度调为50%,然后在调制系统中预加重网络输入处保持恒定信号电平,测量在一些调制频率处的输出电平,这时则无需对测量结果加以校正。注:替代法不能用于与压缩功能结合调制系统,如BTSC多伴音系统的音频通道的测量。b)如果有线路输入端,则将频率为1kHz、电压有效值为500mV的音频信号加到线路输入端,输出功率或电压调到标准值,然后在a)条叙述的同一频率范围内测量输出电平,这时测量结果也不需校正。
4.1.1.3测量结果的表示
把音频响应特性绘成曲线,横坐标是以对数标度的频率,纵坐标是线性标度的、相对于1kHz处以分贝数表示的输出电平。结果也可用表表示。4.1.2音调控制器或均衡器特性
4.1.2.1定义
音调控制器或均衡器的音频响应特性用音调控制器或均衡器在各调节位置处的输出电平与正常位置处的输出电平之差与音频频率之间的函数关系构成的曲线来表示。4.1.2.2测量方法
在各调节位置(至少包括极端位置)处按4.1.1.2条重复测量,结果中应清楚表明相应的调节位置。
4.1.2.3测量结果的表示
把音频特性的音调控制特性绘成曲线,横坐标是以对数标度的频率,纵坐标是线性标度的、以分贝数表示的电平差。测量结果也可用表表示。4.1.3响度控制特性
4.1.3.1定义
响度控制(音调补偿或生理性音量控制)器的音频响应特性以在某一规定调节位置处的输出电平与响度控制处于最大位置时的输出电平之差与音频频率之间的函数关系构成一组曲线,规定的调节位置作为参变量。4.1.3.2测量方法
至少要对三个不同响度控制位置(均匀的位于它的工作范围内)按4.1.1.2条重复测量,测量结果中应标明相应控制调节位置。4.1.3.3测量结果的表示
把输出电平差与音频频率的函数绘成曲线,横坐标是以对数标度的音频频率,纵坐标是线性度的、以分贝数表示的电平差,响度控制的相对位置作参变量。测量结果也可用表表示。4.1.4音量控制特性
4.1.4.1定义
音量控制特性表示在恒定调制度时,音频输出功率与音量控制位置的函数曲线,最大调整位置表示最有效的音频增益,而最小调整位置表示残留的音频增益。4.1.4.2测量方法
a)把音量控制调整到最大位置,调整调制度得到额定输出功率,然后记录调制度。b)逐步改变音量控制,以便减小输出功率并测量相应的输出功率电平。4.1.4.3测量结果的表示
音量控制特性用图表示,横坐标是音量控制度或其它测量方式标度,纵坐标是线性标度6
YYKANrKAcas
SJ/T11157-1998
的、以最小位置的输出功率作基准的输出功率dB(mW)数。测量的调制度也要在测量结果中说明。
4.2音频非线性失真
4.2.1引言
音频非线性失真是在音频频谱中产生的失真,它由音频通道的幅度非线性引起的,人们可听见的失真一部分是由扬声器本身引起的,测量声失真应是更正确的做法,但是这种声失真测量一般很困难,因而下面叙述的测量仅局限于电输出。交流声、扫描和其它类似干扰电压不包括在失真测量中,如果需要,可用滤波器。4.2.2总谐波失真
4.2.2.1定义
谐波失真是音频通道的非线性引起的正弦波信号的谐波分量。总谐波失真是输出信号谐波失真的有效值与总输出信号的有效值之比,用百分数表示,可用失真仪测量。
除非另有规定,测量中不包括15kHz以上的谐波失真。为了消除交流声扫描频率以及起过15kHz以上的谐波成分,在输出端和失真仪之间可接入如第2.5条规定的带通滤波器F1。4.2.2.2测量方法
1)失真和音频频率之间关系的测量a)保持音频调制为基准调制,输出功率或电压为标准值时,用失真仪在200Hz~7·1kHz范围内的一些频率点测量输出信号的总谐波失真。b)如果有线路输入端,则将频率为1kHz、有效值为500mV的音频信号加到输入端以便得到标准输出功率或电压,然后在a)中所述相同频率范围内测量输出。2)失真和音频输出功率或电压之间关系的测量a)从最小输出功率位置改变音量控制直到获得额定输出功率,并在一些音量控制调节位置处测量调制频率为1kHz的输出信号的输出功率或电压及总谐波失真,调制度调到基准值。
b)如果有线路输入端,则将频率为1kHz、有效值为500mV的音频信号加到输入端,音量控制从最小位置直到获得额定输出功率,然后在一些音量控制位置测量总谐波失真。3)失真和调制度之间关系的测量从10%100%改变调制度,同时调节音量控制使得在各种调制度下获得标准输出功率或电压,测量调制频率为1kHz时输出信号的谐波失真。4.2.2.3测量结果的表示
在恒定功率或电压时,将音频失真和音频频率间的函数关系绘成曲线,横坐标是对数标度的频率,纵坐标是线性标度的失真。将1kHz时音频失真和输出功率或电压间的函数关系绘成曲线,横坐标是线性标度的输出功率或电压,纵坐标是线性标度的失真。将1kHz时的音频失真和调制度间的函数关系绘成曲线,横坐标是线性标度的调制度,纵坐标是线性标度的失真。
4.2.3互调
4.2.3.1定义
YYKAONKAcas
SJ/T11157-1998
一个由多个频率成分组成的音频信号,由于音频通道的非线性会产生互调产特。互调效应的测量可用两个单音测试信号测量。4.2.3.2测量方法
正在考虑之中。
5内部产生的干扰
5.1蜂音
5.1.1定义
蜂音是由视频信号在音频通道中产生的交调引起的干扰。它主要出现在内载波型接收机中,而且主要取决于图像的内容,它也可在幅度调制伴音载波接收中出现,这种干扰用信号蜂音比表示。即调制颖率为1kHz时的音频信号输出电压与干扰成分电压之比。音频调制为基准调制度,用2.5条规定的噪声计测量电压,比值用分贝(dB)表示。5.1.2测量方法
a)将2.5条规定的频率为22.4Hz~15kHz带通滤波器Fz和噪声计一起接到输出端,用噪声计测量输出信号电平。
b)然后关掉音频调制,当用下列视频信号调制图像载波时,用噪声计测量输出电平:—全黑信号;
全白信号;
一彩条信号;
其它关键性测试图信号,如复合测试图信号:;正弦波图像调制,调制范围从黑电平扩展到白电平,调制频率从50Hz或60Hz到视频带宽的上限值,其中包括关键性频率如内载波的分谐波和音频颖率:一两个相同的正弦波信号调制,其中第一个正弦波信号频率等于彩色副载波,第二个正弦波信号频率是在伴音载波频率与彩色副载波频率之差附近音频范围内可变。平均视频调制度为50%,而最大调制从黑电平扩展到白电平。c)如果需要,在一些音调和响度调节位置,重复a)和b)的测量。d)在射频输入信号电平为50dB(μV)和射输入信号电平为极限信噪比(见6.2条)时,重复a)到c)的测量。
5.1.3测量结果的表示
列表表示信号蜂音比,并说明视频信号的类型和射频输入信号电平。5.2交流声
5.2.1定义
交流声是由交流供电电路和场扫描电路在伴音通道中引起的干扰,用在音频信号输出端的交流声频谱分量有效值之和的分员数(dB)表示,以1kHz音频输出信号作参考电平,音频调制度为基准调制度。
为了避免诸如行扫描电路,蜂音和随机噪声的干扰应采用2.5条款定的滤波器F2,视频载波用2.6.1条规定的视频测试信号调制。5.2.2测量方法
a)将电平表和带通滤波器F2接到输出端,用电平表测量1kHz输出信号的电平。b)然后关掉音频调制,用电平表测量剩余输出电平(交流声)。8
rYKAONrKAcas
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
