【电子行业标准(SJ)】 地空导弹站电视跟踪仪通用规范

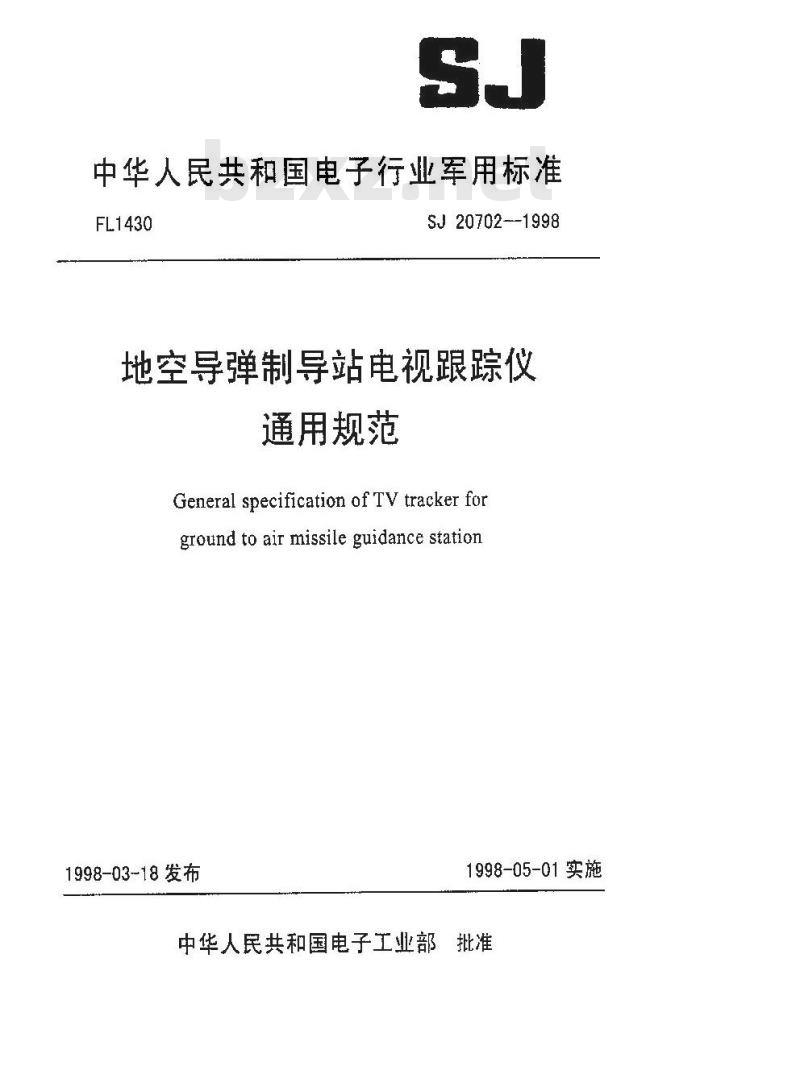

中华人民共和国电子行业军用标准FL1430
SJ 20702--1998
地空导弹制导站电视跟踪仪
通用规范
General specification of TV tracker forground to air missile guidance station1998-03-18发布
1998-05-01实施

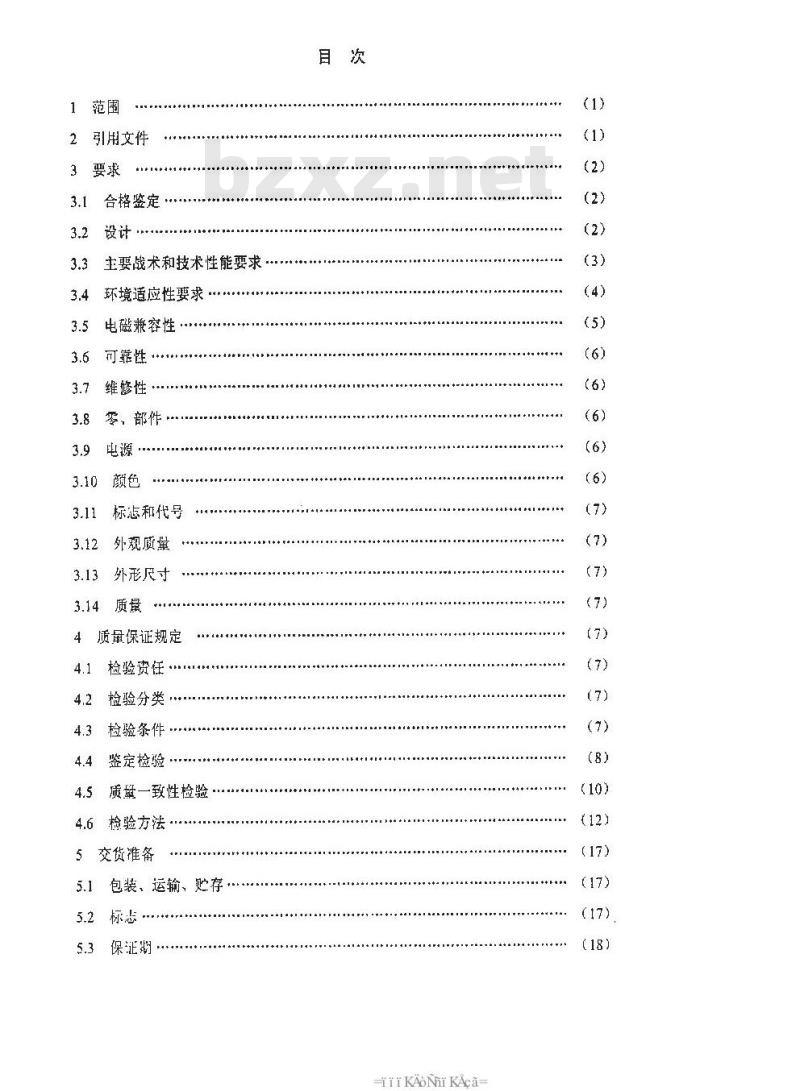

中华人民共和国电子工业部批准范围
引用文件
合格鉴定
主要战术和技术性能要求
环境适应性要求
电磁兼容性
可靠性
维修性
零，部件
标志和代号
外观质量
外形尺寸
质量保证规定
检验资任
检验分类
检验条件
鉴定检验
质量一致性检验
检验方法
交货准备
包装、运输、贮存…
保证期
iiKAoNirKAca

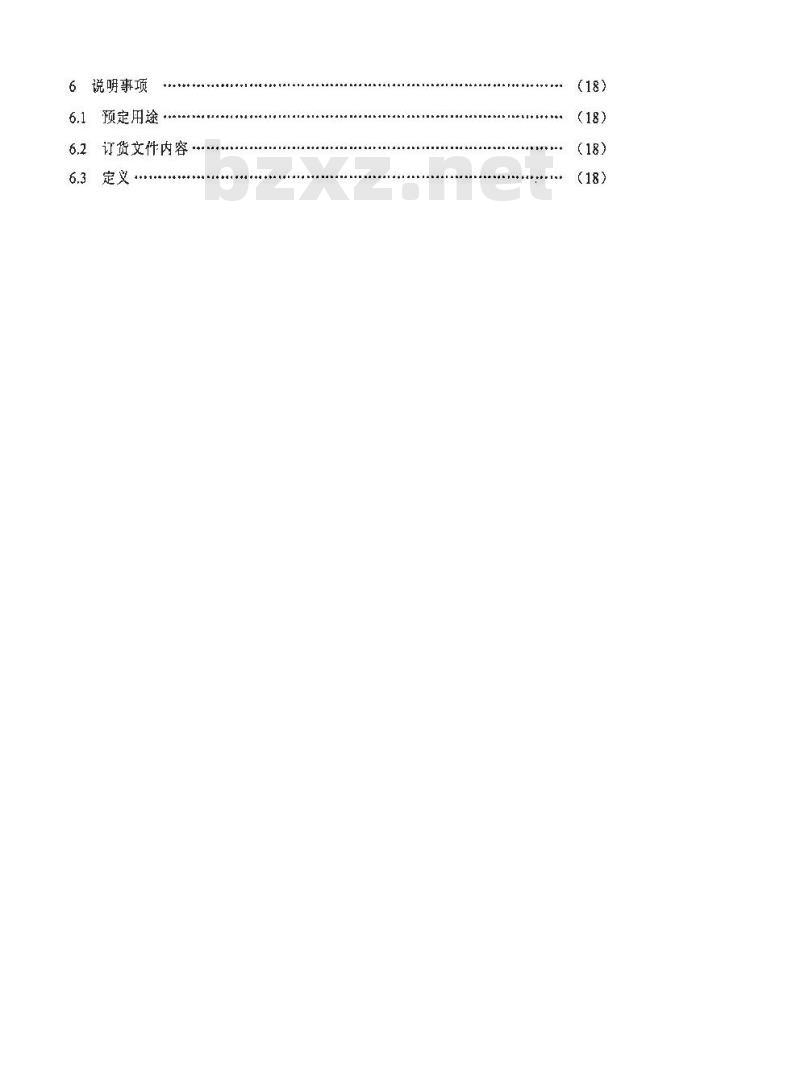

6说明事项
6.1预定用途
6.2订货文件内容
6.3定义
1范圈

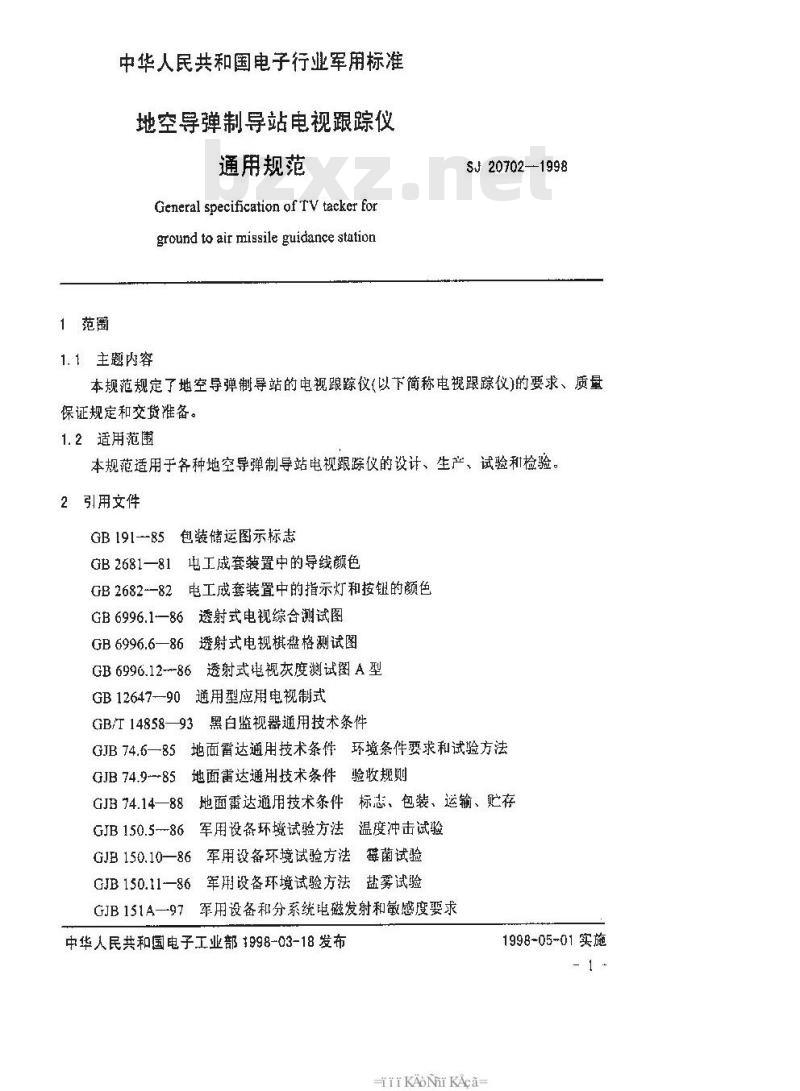

中华人民共和国电子行职军用标准地空导弹制导站电视跟踪仪
通用规范
General specification of TV tatcker forground to air missile guidance station1.1主题内容
SJ20702-1998
本规范规定了地空导弹制导站的电视跟踪仪（以下简称电视跟踪仪）的要求、质量保证规定和交货准备。
1.2适用范围
本规范适用于各种地空导弹制导站电视跟踪仪的设计、生产、试验和检验。2引用文件
包装储运图示标志
GB 191--85 1
GB2681—81电工成套装置中的导线颜色GB2682~82电工成套装置中的指示灯和按钮的颜色GB6996.1—86透射式电视综合测试图GB6996.6—86透射式电规棋盘格测试图GB6996.12--86透射式电视灰度测试图A型GB12647-90通用型应用电视制式GB/14858—93黑白监视器通用技术条件GJB74.6一85地面雷达通用技术条件环境条件要求和试验方法GJB74.9-85地面雷达通用技术条件验收规则GJB74.14一88地面需达通用技术条件标志、包装、运输、存GJB150.5-86军用设备环境试验方法温度冲击试验GJB150.10—86军用设备环境试验方法霉菌试验GJB150.11—86军用设备环境试验方法盐雾试验GJB151A—97军用设备和分系统电磁发射和敏感度要求中华人民共和国电子工业部1998-03-18发布HKAoNrKAca
1998-05-01实施
SJ 20702--1998

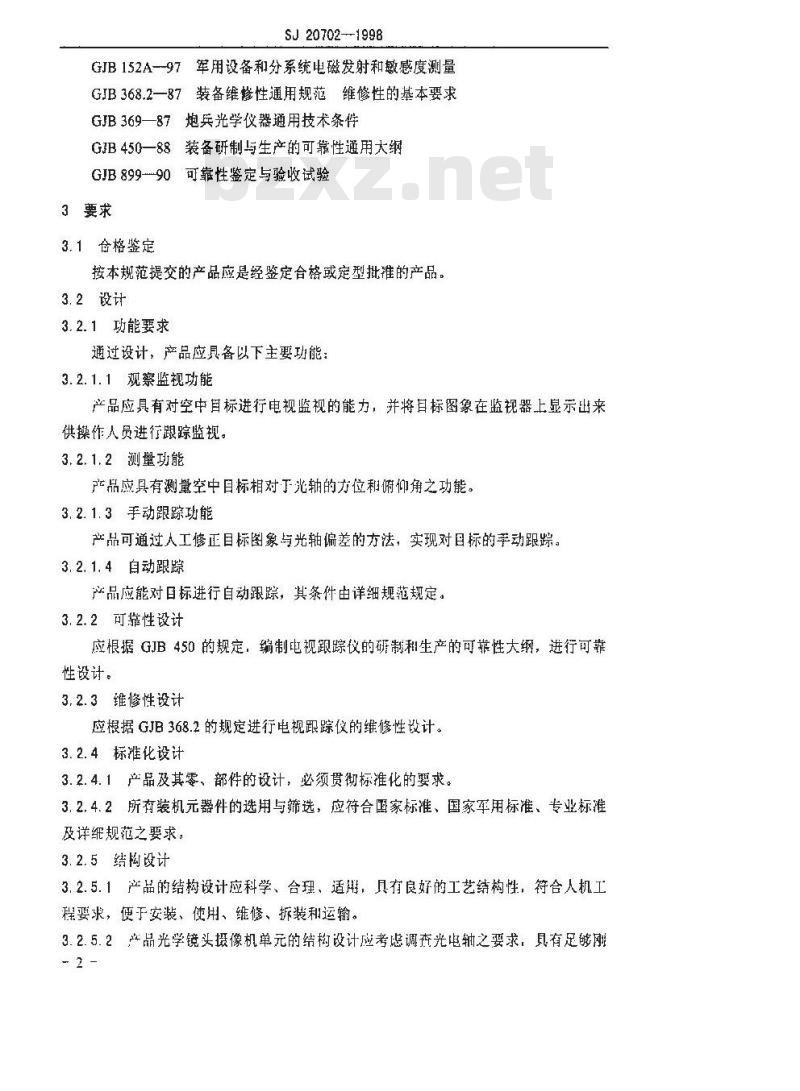

GJB152A--97军用设备和分系统电磁发射和敏感度测量GIB368.2—87装备维修性通用规范维修性的基本要求GJB369—87炮兵光学仪器通用技术条件G3B450一88装备研制与生产的可靠性通用大纲GJB899--90可靠性鉴定与验收试验3要求
3.1合格鉴定
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2设计
3.2.1功能要求
通过设计，产品应具各以下主要功能：3.2.1.1观察监视功能
产品应具有对空中目标进行电视监视的能力，并将耳标图象在监视器上显示出来供操作人员进行跟踪监视。
3.2.1.2测量功能
产品应具有测量空中自标相对丁光轴的方位和俯仰角之功能。3.2.1.3手动跟踪功能
产品可通过人工修正目标图象与光轴偏差的方法，实现对日标的苹动跟踪。3. 2.1.4自动跟踪
产品应能对日标进行自动跟踪，其条件由详细规范规定。3.2.2可靠性设计
应根据GJB450的规定，编制电视跟踪仪的研制租生产的可靠性大纲，进行可靠性设计。
3.2.3维修性设计
应根据GJB368.2的规定进行电视跟踪仪的维修性设计。3.2.4标准化设计
3.2.4.1产品及其零、部件的设计，必须贯彻标准化的要求。3.2.4.2所有装机元器件的选用与筛选，应符合国家标准、国家军用标准、专业标准及详纸规范之要求，
3.2.5结构设计
3.2.5.1产品的结构设计应科学、合理、适胖，具有良好的工艺结构性，符合人机工程要求，使于安装、使用、维修、拆装和运输。3.2.5.2产品光学镜头摄像机单元的结构设计应考虑调查光电轴之要求，具有足够-2-
SJ 20702—1998
度，保证光电轴的稳定性，在满足战术性能要求的条件下，尽量减轻光学镜头的质量及尺寸。
3.3主要战术和技术性能要求
3.3.1主要战术性能要求
3.3.1.1产品在给定条件下的发现目标距离、手动跟踪目标距离和白动跟踪目标距离由详细规范规定。
3.3.1.2产品的测角精度（投影在水平而和垂直面上的）由详细规范规定，用均值或均方表示。
3.3.1.3产品跟踪目标的角速度性能由详细规范规定。3.3.2主要技术性能要求
3.3.2.1电视制式
除详细规范另有规定外，电视跟踪仪所采用的电视制式应符合GB12647之规定。3.3.2.2电视图象分辨率
电视跟踪仪电视图象信号水乎中心的分辨率应不小于500线。3.3.2.3视场角
电视跟踪仪的电视视场角由详细规范规定。3.3.2.4电视信号信噪比
电视跟踪仪电视信号的信噪比应大于42dB。3.3.2.5电视图象失真
电视跟踪仪电视图象的非线性失真应不大于8%，3.3.2.6十字标线
电视跟踪仪应具有指示测量基准的电十字标线，十字标线相对于行、场消隐信号后沿的时间可分别为：25.6±0.2μs和8.2±0.1ms3.3.2.7跟踪灵敏度
电视跟踪仪应能自动跟踪大小为3象索/行×3行/场（象繁大小由详细规范规定），对比度为±10%的目标（±70mV)。3.3.2.8跟踪模式
电视跟踪仪自动跟踪目标的算法模式要求由详细规范规定。3.3.2.9跟踪精度
电视跟踪仪自动跟踪目标时的系统误差和随机误差由详细规范规定。3.3.2.10波门
电视跟踪仪应根据需要设置搜索波门和跟踪波门，其参数由详细规范规定。3.3.2.11学符功能
TKANKAca
SJ 20702—1998
电视跟踪仪应具有用学符显示其主要工作状态和参数的功能，其内容可包括：目标能否被锁定、系统是否转入自动跟踪，焦距值、滤光片号、跟踪时的误差值等。3. 3.2. 12接口
电规跟踪仪与制导站之间的数据及控制信号接口的要求由详细规范规定3.3.2.13自检及故障诊断功能
电视跟踪仪应具有自检及故障诊断功能，具体要求由详细规范规定。3.3.2.14变焦时光轴的偏移值
对采用变焦距光学镜头的电视跟踪仪，当改变焦距时光轴的偏移值应符合详细规范规定。
3.3.2.15抗光电于扰能力
电视跟踪仪在自动跟踪状态应具有一定抗人工和自然背景干扰能力，具体要求由详细规范规定。
3.4环境适应性要求
3.4.1高温试验
电视跟踪器在工作和贮存条件下的高温环境条件要求按GIB74.6第4.1条，从表2中选取。
3.4.2低温试验
电视跟踪器在.T.作和贮存条件下的低温环境条件要求按GJB74.6第7.1条，从表7中选取。
3.4.3温度冲击试验
电视跟踪器在经受下列条件的温度冲击试验恢复常态后应能正常工作。试验温度：高温：55°C
低温：-40°℃；
试验温度保持时间：1h。
转换时间：不大于5min；
循环次数：3次。
3.4.4湿热试验
产品在使用过程中的湿热环境条件要求按GJB74.6第6.1条表6中选取，具体要求由详细规范规定。产品在湿热环境条件下应能正常工作，并不应出现下列情况a．产品性能下降，不能正常.L作；b.绝缘材料电性能被破坏：最小绝缘电阻应不小于3M2：c.表面处理层起泡、脱落，金属表面有明显锈蚀；d，光学镜头内部结露或有水痕。-4-
3.4.5盐募试验
SJ 20702--1998
产品在盐雾环境条件下使用的要求按GJB150.11第2章规定，产品在按规定进行盐雾条件试验后，应符合下列要求：a金属零、部件表面、表面处理层、光学玻璃无腐蚀和损坏b、金属结合处不应出现电化学腐蚀：C.光学膜层不变坏，强度不降低。3.4.5群菌试验
产品的舞菌试验按GJB150.10第2章的规定，经露菌试验后，产品各部分允许长菌程度按该标准表2的级别评定：a.产品内部光学零件表面
b．产品光学零件外露的表面
c.其它外表面
3.4.7振动试验
0级（用6倍放大镜看无霉菌生长）；1级（用6倍放大镜看微量长霉）2级（用肉眼看轻微长霉）。
3.4.7.1产品按GJB74.6第9.1条表10和图7，由详细规范规定。3.4.7.2试验过程产品是否处于工作状态由详细规范规定。3.4.8砂尘试验
产品在按GJB74.6第13.1条表13，兵体要求由详细规范规定，砂尘试验后，不应出现下列情况：
a．传动机构卡死或失灵：
b.光学镜头内部有砂尘。
3.4.9淋丽试验
产品的摄像机光学镜头组合的淋雨环境条件按GJB74.6第14章表14.具体婴求由详细规范规定，淋雨试验后，应符合下列要求：a，不应出现渗水、漏水和水汽凝积现象：b.不应由于电缆插头座绝缘下降使产品不能正常工作，其电路对壳体之间的绝缘电阻不小于3M2
3.4.10运输试验
电规跟踪仪的运输环境条件按GJB74.6第10.1条，由详细规范规定。3.5电磁兼容性
3.5.1电磁发射
3.5.1.1电视跟踪仪的传导发射要求按GJB151A第5.2条表2的规定，其电源线传导发射应不超过GJB151A中图CE102—1规定的极限值。3.5.1.2产品配套电视监视器的于扰应符合GB/T14858规定之要求。15-
KANKAca此内容来自标准下载网
3.5.2电磁敏感度
SJ20702—1998
3.5,2. 1当产品电源线上注入 GJB 151A 中图 CS 101一1 规定的信号时，系统应能正常工作，具体要求由详细规范规定。3.5.2.2当产品电源线上注入GJB151A中图CS106一1规定的尖峰信号时，系统应能正常工作，具体要求由详细规范规定。3.5.2.3当产品处于GJB151A中表5规定的辐射电场中时，应能正常工作，具体条件由详细规范规定。
3.6可靠性
产品的可靠性用平均故障间隔时间（MTBF）表示，其下限值e由详细规范规定。3.7维修性
3.7.1产品平均维修间隔时间（MTTR）由详细规范规定。3.7.2产品应有自检和故障诊断功能，并应符合制导站系统白检之相关规范要求。3.7.3对反映产品主要性能和状态的工作点，应在面板上设置检测指示灯。3.7.4产品应按功能进行模块化设计，具有供调试和检测用的接口，其结构和电气连接应便于检测、维修和迅速更换3.7.5产品维护检修原则上用普通测试仪表，如万用表、示波器和一般工具即可进行，特殊的专用工具和专用维护器材应随机配备。3.8零、部件
3.8.1光学、机械零、部件
电视跟踪仪的光学、机械零、部件应符合GJB369第1.3条，1.5条和详细规范的规定。
3.8.2互换性
产品中同名的部件应具有良好的机械、电气互换性（允许微调）。3.9电源
电视跟踪仪的工作电源应符合表1或详细规范的规定，表1
3.10颜色
电源名称
交流电源
直流电源
3.10.1产品颜色按详细规范规定。电压
3.10.2指示灯和按钮颜色应符合GB2682的规定6-
SJ 207021998
3.10.3导线颜色应符合GB2681的规定3.10.4产品上的文字、标记、刻度均应与产品底色有明显色差。3.11标志和代号
3.11.1产品中的组合、独立单元、印制电路板应设置标牌，标牌的格式和尺寸由详细规范规定。
3.11.2产品面板上的开关，按钮、指示灯、按键、检测孔、电位计等，均应有标明其功能的标记和代号，标记、代号应简单、明确。3.11.3插座附近均应设置标明插座编号的标记。3.11.4所有可拆卸电缆两端均应有标明电缆编号和连接关系的标记。3.12外观质量
3.12.1产品外观应干净整洁，表面涂覆无划伤、起泡、龟裂、脱落，结构件无变形和机械松动。
3.12.2面板标志、符号、刻度应清晰、鲜明、牢固、字迹端正。3.12.3光学镜头
光学镜头表面应清洁、无灰尘、油污、液体残迹、霉斑、指印等污染。3.12.4安装、锁定机构应灵活、可靠。3.13外形尺寸
产品的外形尺寸由详细规范规定3.14质量
产品的质量由详细规范规定。
4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时。订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范规定的检验应成为承制方整个检验体系或质量保证大纲的一个组成部分。若合同中包括本规范未舰定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品，4.2检验分类
本规范规定的捡验分类分为：
a鉴定检验；
b．质量一致性检验。
TTTKAONrKAca-
4.3检验条件
4.3.t环境条件
SJ 20702-1998
除非另有规定外，产品的性能测试和试验般应在下述条件下进行：温度：5~35°C
相对湿度：20%～80%。
大气压：试验场所的气压，
4.3.2测试设备、仪器及试验场地检测产品之仪器、设备及其精度应符合详细规范规定，应按照国家规定的计量要求进行检验，并在有效合格期内。试验场地的要求由详细规范规定。4.4鉴定检验
符合下列情形之一的产品均应进行鉴定检验：a。新研制的产品：
b．当主要设计、工艺变更后：
c、停产后又恢复生产之时。
4.4.1检验项目和颗序
除另有规定外，检验项日和顺序可按表2的规定进行。表2
捡验项日
发现距离
跟踪距离
测角精度
跟踪角速度
电视制式
电视图象分辨率
靓场角
电视信号信噪比
电视图象失真
十字标线
跟踪灵敏度
质量一致性检验
章条号
检验方法
章杂号
检验项目
殿踪模式
跟踪精度
字符功能
自检及放障诊断功能
变焦时光轴偏移
抗光电干扰能力
褪度冲击
电兼容性
司常性
维修性
零、部件
标志和代号
外观质量
外形尺寸
SJ 20702-1998
续表2
质量一致性检验
法，表中“○”为必作；“△”为选作；“一”为不作。D组
章条号
iiiKAoNiKAca
捡验方法
章条号
