1范围
中华人民共和国电子行业军用标准地空导弹指挥自动化系统软件
模块通用规范
General specification for software modulesofSAMcommandautomation system1.1主题内容
St 206811998
本规范规定了地空导弹防空作战指挥自动化系统所涉及的应用软件模块的一般要求和质量保证要求。
1.2适用范围
本规范适用于空军、陆军、海军的地空导弹防空作战指挥自动化系统应用软件模块（以下简称软件模块）的研制、生产和使用。2引用文件
GJB437—88军用软件开发规范
GJB438--88军用软件文档编制规范GJB439—88军用软件质量保证规范GJB511—88军用微型计算机通用技术条件GJB613-88军用地面达终端设备技术规范GJB701--89地面雷达情报处理和传递系统通用技术条件GJB804—90信息交换用军队标号编码集（基本集）GJB877--90自动化指挥系统信息交换用代码GJB900--90系统安全性通用大纲关于文书格式的要求1992中央军委办公厅3要求
3.1合格鉴定
中华人民共和国电子工业部1998-03-18发布1998-05-01实施
SJ 20681-1998
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2任务、系列化与应用软件开发要求3.2.1任务要求
地空导弹指挥自动化系统应用软件要求完成以下任务：空情信息实时采集、传递、处理：a.
地空导弹部队防空作战任务分配、防空兵器对空打击火力区分和兵器控制b.
地空导弹部队参谋业务处理；
作战兵力部署和调整
辅助作战训练：
作战过程记录分析。
3.2.2系列化要求

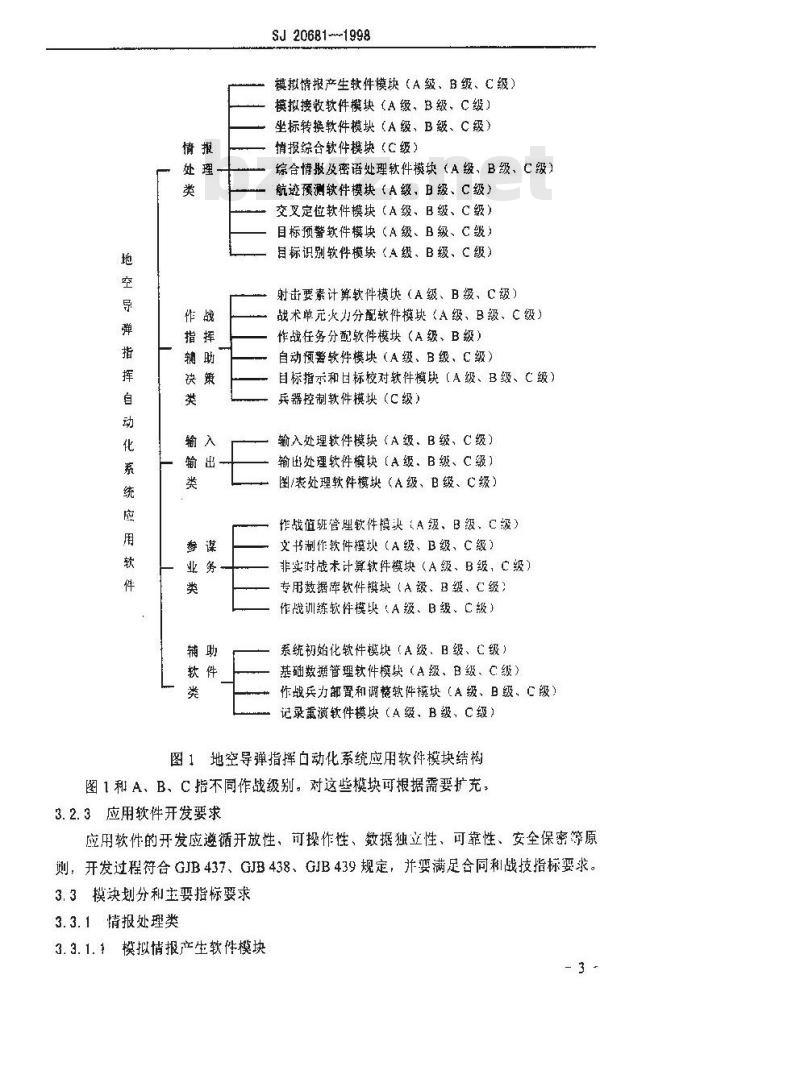

地空导弹指挥自动化系统应用软件模块系列如图1。- 2 -
TTTKAONrKAca-
SJ20681--1998
模拟情报产生软件模块（A级、B级、C级）模拟接收软件模块（A级，B级、C级）坐标转换软件模块（A级、B级、C级）情报综合软件模块（C级）
综合情搬及密语处理软件模块（A级、B级、C级）航迹预测软件模块（A级，B级、C级）交叉定位软件模块（A级、B级、C级）目标预警软件模块（A级、B级、C级）目标识别软件模块（A级、B级、C级）射击要素计算软件模块（A级、B级、C级）战术单元火为分配软件模块（A级、B级、C级）炸战在务分配软件模块（A级、B级）自动预整软件模块（A级、B级、C级）目标指示和日标校对软件模映（A级、B级、C 级）兵器控制软件模块（C级）
输入处理软件模块（A级、B级、C级）输出处理软件模（A级、B级、C级）图/表处理软件模块（A级、B级、C级）作战值班管理软件模头（A级、B级、C级）文书制作软件模块A级、B级、C级）非实时战术计算软件模块（A级、B级，亡毁专用数据库软件模块（A级、B级、C级）作战训练软件模块（A级、B级、C级）系统初始化软件模块（A级、B级、亡级）基础数瓣管理软件模块（A级、B级、C级）作战兵力部置和调谢餐软件模块（A级、B级，C级）记录熏演软件模块(A 级、B 级、C级)图1地空导弹指挥白动化系统应用软件模块结构图1利A、B、C指不同作战级别。对这些模块可根据需要扩充，3.2.3应用软件开发要求
应用软件的开发应遵循开放性、前操作性、数据独立性、可靠性、安全保密等原则，开发过程符合GJB437、GJB438、GJB439规定，并要满足合同利I战技指标要求。3.3模块划分和主要指标要求
3.3.1情报处理类
3.3.1.1模拟情报产生软件模块
a．功能
SJ 2068t--1998
可根据战术背景产生若干套模拟想定数据，供防空作战战术模拟和训练使用，并作为地空导弹指挥自动化系统其他软件模块的输入数据。b．性能
根据A、B、C不同级别战技指标要求，产生模拟空情，格式符合GJB701要求。指标
具体指标见表 1。
3.3.1.2情报接收软件模块
能同时接收各种来源的空情。
3.3.1.3坐标转换软件模块
a功能
能实现各种坐标的互换，分为：1）极坐标转换成直角坐标模块：产生容量 (批）
≤200
≤150
2）地理坐标（经纬度）转换为直角坐标模块：3）直角坐标转换为地理坐标模块；4）方格坐标转换为直角坐标模块；5）直角坐标转换为方格坐标模块。b．指标
指标见表2。
模块名
3.3.1.4情报综合软件模块
&。功能
≤0.001°
能接收战技指标规定来源的空情，进行多情报源综合处理。4
KAoNrKAca-
一个小小方格
b、性能
SJ20681-1998
能根据雷达部署，性能和空情所在的作战方向提供的其他情报（包括电子对抗情报战术弹道目标）进行情报综合处理。接受情报的格式应符合GJB701要求。3.3.1.5综合情报和密语处理软件模块3.功能
将接收到的综合空情处理为综合空中态势信息以方便其它软件模块使用，b.性能指标
具体指标见表3。
、容量
3.3.1.6航迹预测软件模块
坐标精度
≤300
处理范围
根据已经掌握的综合态势，对空中目标进行当前空间状态预测。预测结果包括空中目标的当前位置及其它相关信意。3.3.1.7交叉定位软件模块
应定位出干扰源位置，
3.3.1.8国标预警软件模块
当日标进入到我预定的空防预警位置时应白动进行目标预警3.3.1.9目标识别软件模块
对空中目标进行自标身份识别。识别内容包括日标机型等：3.3.2作战指挥辅助决策类
3.3.2.1射击要素计算软件模块
a功能
能计算出各种射击要素。本模块又划分为下述予模块：1）计算航路捷径模块求取对于不同类型武器火力单位的耳标航路捷径：2）计算目标在发射区飞行时间模块求取目标飞越某一类型武器发射区所需时间；
3）计算发射区选界求取不同类型武器发射区远界距离：-5 -
SJ 20681—1998
4）计算发射区近界求取不同类型武器发射区近界距离；5）计算杀伤区选界求取不同类型武器杀价区远界距离：6）计算杀伤区近界求取不同类型武器杀价区近界距离：7）计算目标到达火力草位时问模块求取目标到达火力单位时间：8）计算其它要素模块求取目标到达火力单位的时间次序，批次间隔等：9）计算射击要素实时调整模块能在敌/我态势发生变化时，实现射许要素/方案的实时调整。
b、性能指标
性能指标如表4所示。
处理批数
作战区域
≤：150000
≤60000
3.3.2.2战术单元火力分配软模块兴度限
速度上限
把目标按预定原则确定的数学规划模型，分配给火力单位进行射击3.3.2.3作战任务分配软件模块
把日标按预定原卿确定的数学规划模型分配给作战任务单位。3.3.2.4自动预警软件模块
u、功能
处理时延
实现在目标飞临某预警线时的作战告警，各级防空指挥所和部队战斗等级转换顶预警，系统工作状态预警等功能。b.性能
每个指挥所/部队在实际预警时间前1～2 min告警。3.3.2.5目标指示和日标校对软件模块、功能
能实现上级指挥所为下级指挥所指示目标，下级指挥所与上级指摔所校对日标功能。
误差应不大于1k。
TTKAoNrKAca-
3.3.2.6兵器控制软件模块
SJ20681—1998
将辅助指挥软件给出的任务分配和火力区分结果通过适当的硬件接口传达到相关指挥所。
3.3.3输入输出类
3.3.3.1输入处理软件模块
功能：接收处理各类格式的信息。3.3.3.2输出处理软件模块
a．功能
输出处理是将结果处理成特定的输出设备所需要的格式信息的过程，b.性能
性能指标如表5所示。
请报输时延
3.3.3.3图/表处理软件模块
a。功能
射击疗案输出时延
≤10-2
其它输出时延
图形处理软件模块是将应用软件处理输出的维果处理成能显示在计算机图形或文学显承器上可视的各种图形和文宇信息供指挥人员观看b.性能
包括图形显示和表格显示、图形内容包括地图、敌我态势（整态和动态、战斗分界线、各的区域、主要军事设施等）。显示方式按分层/叠加显尔，表格显示包括用--定方式（如对话框等）采用文字、符号、数据显示日标飞行参数、密语显示、射击方案、预警信息等。显示符号按GJB613、GJB804和GJB877有关规定执行。c．指标
指标如表6所示，
3.3.4参谋业务处理类
3.3.4.1作战值班管理软件模块wwW.bzxz.Net
SJ 20681—1998
显示范围
≤150 000
60 000
具有平时或战时值班和交接班的管理功能，3.3.4.2文书辅助制作软件模块
具有按中央军委办公厅[1992]6号文规定的文书格式快速生成文书的辅助制作功能。
3.3.4.3非实时战役战术计算软件模块为平时或战时的作战预案，求出的各种战役战术参数的功能。3.3.4.4专用数据库软件模块
具有实现训练管理和战备管理建立数据库的功能。3.3.4.5作战训练软件模块
具有平时进行作战训练和评估的功能。3.3.5辅助软件类
3.3.5.1系统初始化软件模块
在地空导弹指挥自动化系统运行初期准备初始环境。3.3.5.2系统基础数据管理软件模块对地空导弹指挥自动化系统中涉及到的各种基础数据进行维护管理。这些基础数据包括：
·武器装备性能数据：
·目标识别基础数据：
·地空导弹指挥自动化系统其它基础数据。a．功能
实现部队制调整和武器装备种类及性能变化的修改。b．性能指标
能体现部队建制隶属关系，武器装备数量、型号和性能。- 8
iKAoNrKAca
SJ20681—1998
3.3.5.3作战兵力部署和调整软件模块a.功能
在地空导弹指挥自动化系统投入训练域作战前加载地空导弹作战部队兵力配置情况：在战时或训练中实时体现我防空火力（兵力）部署发生的变化。b.性能
能改变我火力单位番号，进行位置更新，以及体现配置火力单位的武器类型变化，并可增加或删除火力单位。以上几种变化可组合进行，这些变化直接影响到射击要素。3.4安装要求
在提交软件模块时，在用产手册中应提供安装方法，手册编写应符合GJB438的规定。
3.5可靠性要求
在规定的环境下，应用软件必须正确实现战技指标所要求的功能，模块具有安全保护和判断能力，对误操作等人为因素仍能有效运行3.6维修性要求
软件模块应结构清晰，接口明确，具有较好的可维修性3.7通用性要求
软件模块具有良好的开放性和独立性。软件模块满足3.2.2系列要求。3.8环境要求
3.8.1应用环境
模块使用说明中应写明适用的应用背景，如适用于哪个军兵种的哪一级指挥自动化系统，标明输入、输出参数。3.8.2技术环境
3.8.2.1设备（硬件）平台环境
设备选型如下原则：
a。体现系列
模块适用于全军优选并经过测试符合指挥自动化系统使用要求的系列设备，同时符合国防工业部门对军用优选机型的要求。b、性能选择
微机性能参照GJB511的有关规定执行，其它设备参照有关规定：型号选择
设备选择应本着技术先进，并能满足战术技术要求，在经过主管部门考核通过的型号中选取，并在系统研制中明确。3.8.2.2软件平台环境
SJ 2068t—1998
3.8.2.2.1软件平台环境应包括系统软件和支持软件a.系统软件应包括；操作系统、编程语言软件：b．支持软件包括：软件开发工具、调试工具、测试软件，网络支持、图形支持、数据库支持软件等。
3.8.2.2.2软件平台选用原则
a.符合有关标准：
b．系列化；
c．通用性；
d．开放性；
e可靠性；
f.先进性。
3.9接口和互换性要求
3.9.1系统外部接口
接收情报的接口，按GIB701中格式传输规定执行。3.9.2系统内部接口
系统内部接口见附录A（补充件）。3.9.3兼容性
软件模块应尽可能提供兼容性各种计算机操作系统的能力：3.10安全性要求
执行GJB900的规定。
3.11系统常用信息符号
系统常用信意符号见附录B（参考件）。4质量保证规定
4. 1 检验责任
除战术要求和合同中另有规定外，承制方应负责完成本规范的所有捡验。必要时订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
模块的全部组成必须符合本规范第三章利第五章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验救的模块符合合同要求。4.2检验分类
本规范规定的检验为鉴定检验。4.3检验条件
- 10 -
