【电子行业标准(SJ)】 寻呼机用永磁式直流电动机

备案号：706-1997

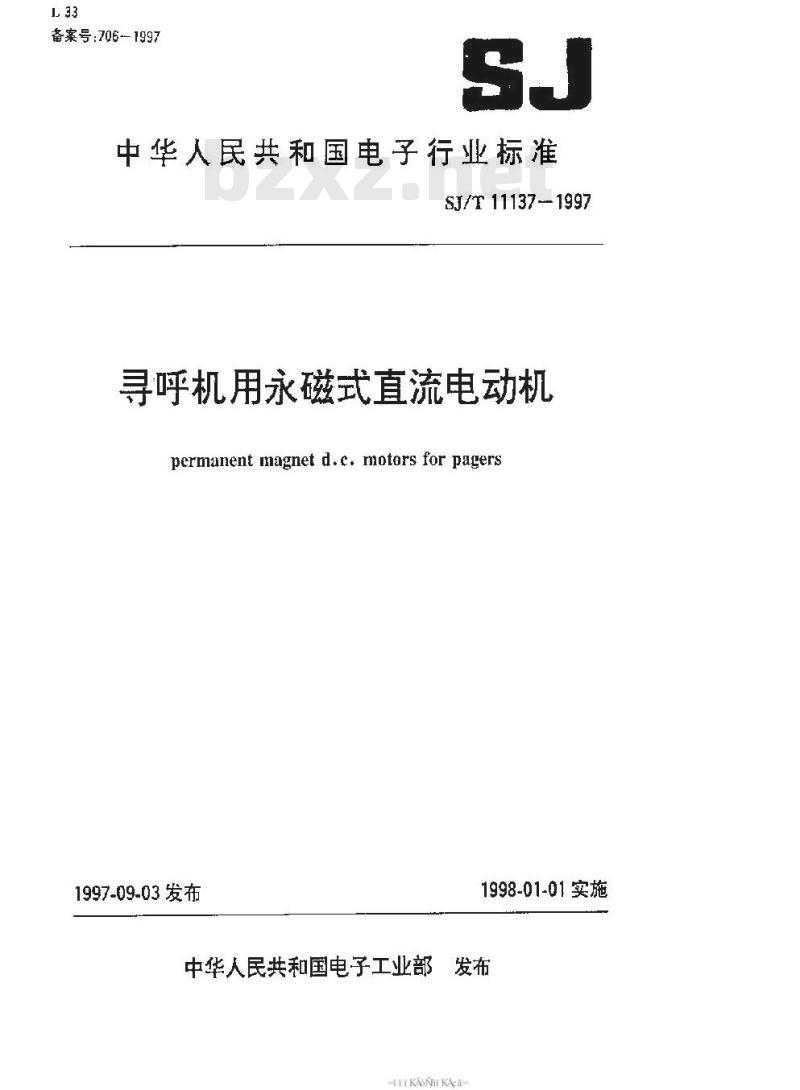

中华人民共和国电子行业标准
SJ/T11137-1997
寻呼机用永磁式直流电动机
permanent magnet d.c. motors for pagers1997-09-03发布
1998-01-01实施
中华人民共和国电子工业部发布TTY KAONT KAca

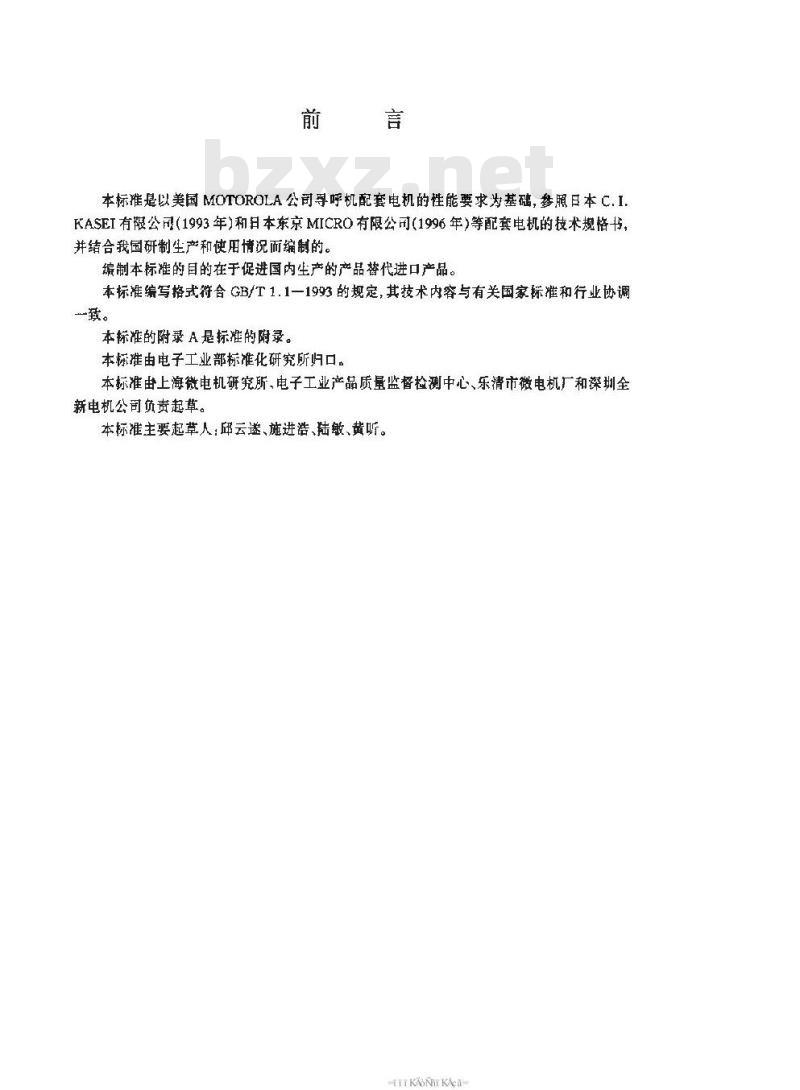

本标推是以美国MOTOROLA公司寻呼机配套电机的性能要求为基础，参照日本C.I.KASEI有限公司（1993年）和日本东京MICRO有限公司（1996年）等配套电机的技术规格书并结合我国研制生产和使府情况而编制的。编制本标准的目的在于促进国内生产的产品替代进口产品。本标准编写格式符合GB/T1.1一1993的规定，其技术内容与有关国家标准和行业协调致。
本标准的附录A是标准的附录。
本标推由电子工业部标准化研究所归口。本标准由上海微电机研究所，电子工业产品质量监督检测中心、乐清市微电机厂和深圳全新电机公司负责起草。
本标准主要起草人;邱云遂、施进浩、陆敏、黄听。TYYKAONYKAca

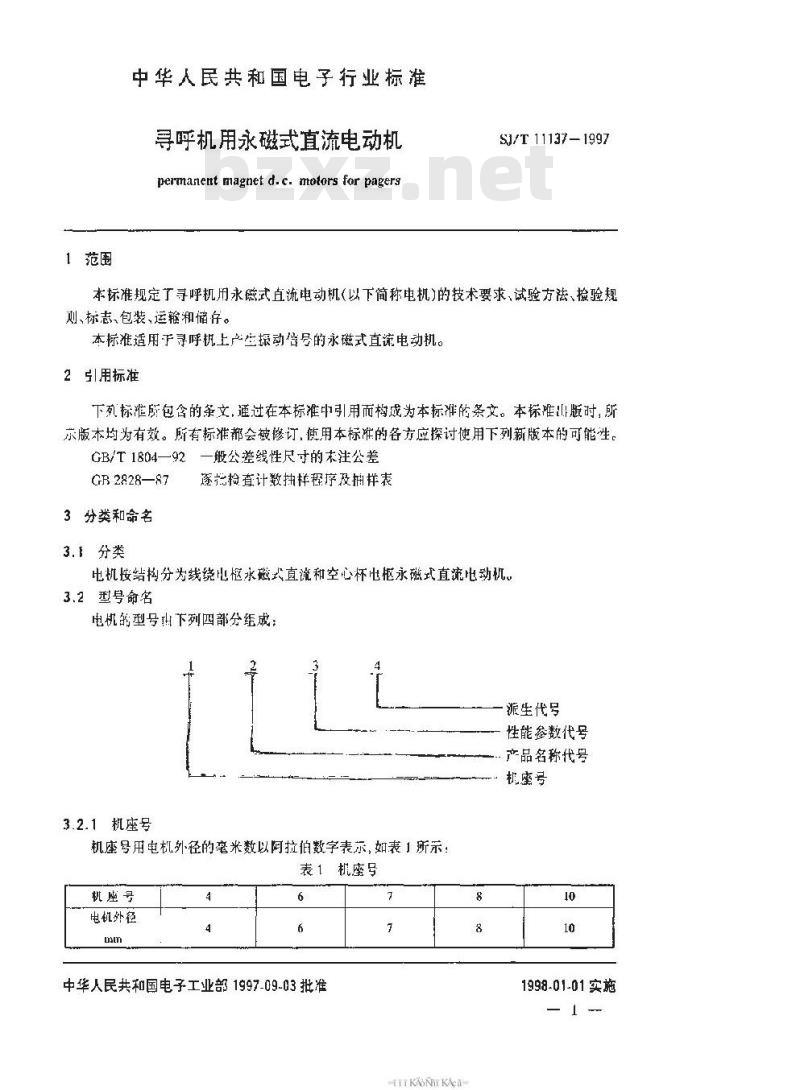

1范围
中华人民共和国电子行业标
寻呼机用永磁式直流电动机
permanent magnet d.c. motors for pagersSJ/T 11137-1997
本标准规定了寻呼机用永磁式直流电动机（以下简称电机）的技术要求、试验方法、捡验规则、标志、包装、运輪和储存。本标准适用下寻呼机上产生探动信号的永磁式直流电动机。2引用标准
下列标难所包含的条文,谨过在本标准中引用而构成为本标准的条文。本标难山版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列新版本的可能生。GB/T1804一92一般公差线性尺寸的末注公差GB 2828—87
3分类和命名
3.1分类
遂指检查计数抽样程序及抽样表电机按结构分为线绕心枢水磁式直流和空心杯电枢永磁式直流电动机，3.2型号命名
电机的型号出下列四部分成：
派生代号
性能参数代号
产品名称代号
机座号
3.2.1机座号
机座号用电机外径的毫米数以阿拉伯数字表示，如表1所示：表1机座号
机座号
电机外毯
中华人民共和国电子工业部1997.09-03批准7
TT KANT KAca
1998-01-01实施

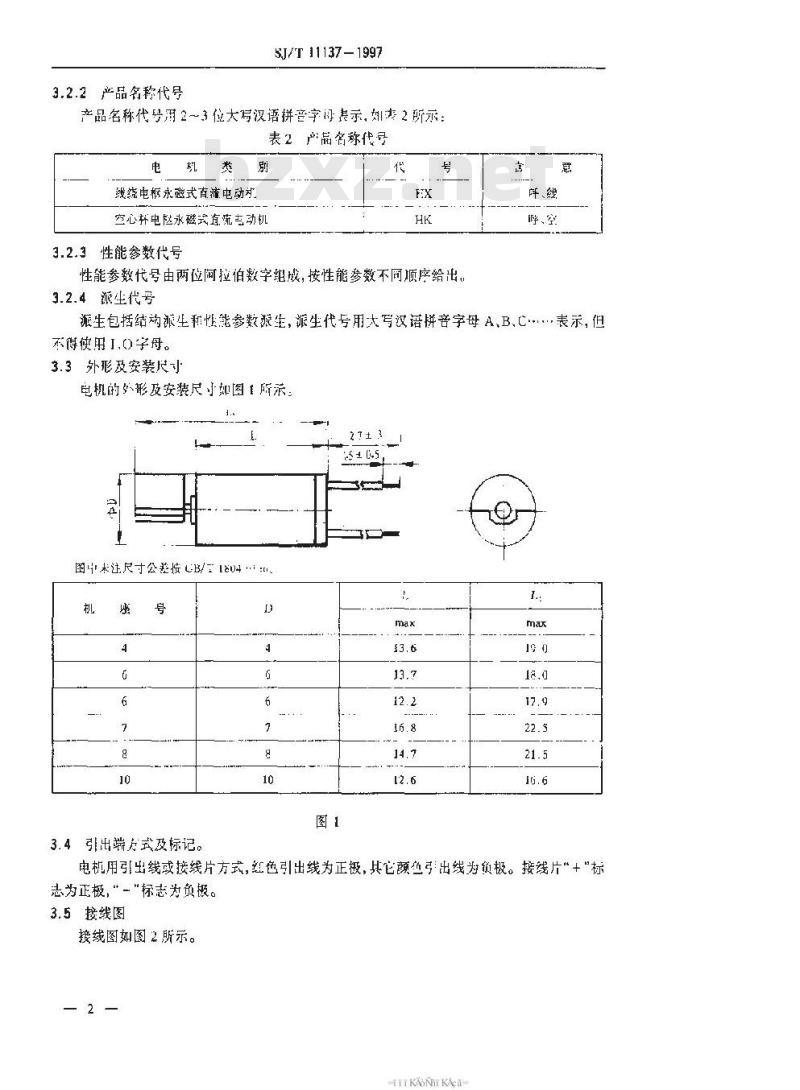

3.2.2产品名称代号
SJ/T11137-1997
产品名称代号用2～3位大写汉语拼音字母表示，如法2所示：表2产品名称代号
电机类别
线绕电板永磁式直流电动式
空心杯电挞永磁式直疏去动机
3.2.3性能参数代号
性能参数代号由两位阿拉伯数字组成，按性能参数不同序给出。3.2.4 派生代号
评、线
呼、空
派生包括结构派生和性能参数派生，派生代专用大写汉谱拼音字母A，B.C表示，但不得使用I,()字母。
3.3外形及安装尺寸
电机的女形及安装尺寸如图所示！2 1± 3
Es1 -S
图4未注尺寸公差接心B/804
3.4 引出端方式及标记。
电机用引出线或接线片方式，红色引出线为正极，其它颜引出线为负极。接线片“+“标志为正极，“二“标志为负极。3.5接线图

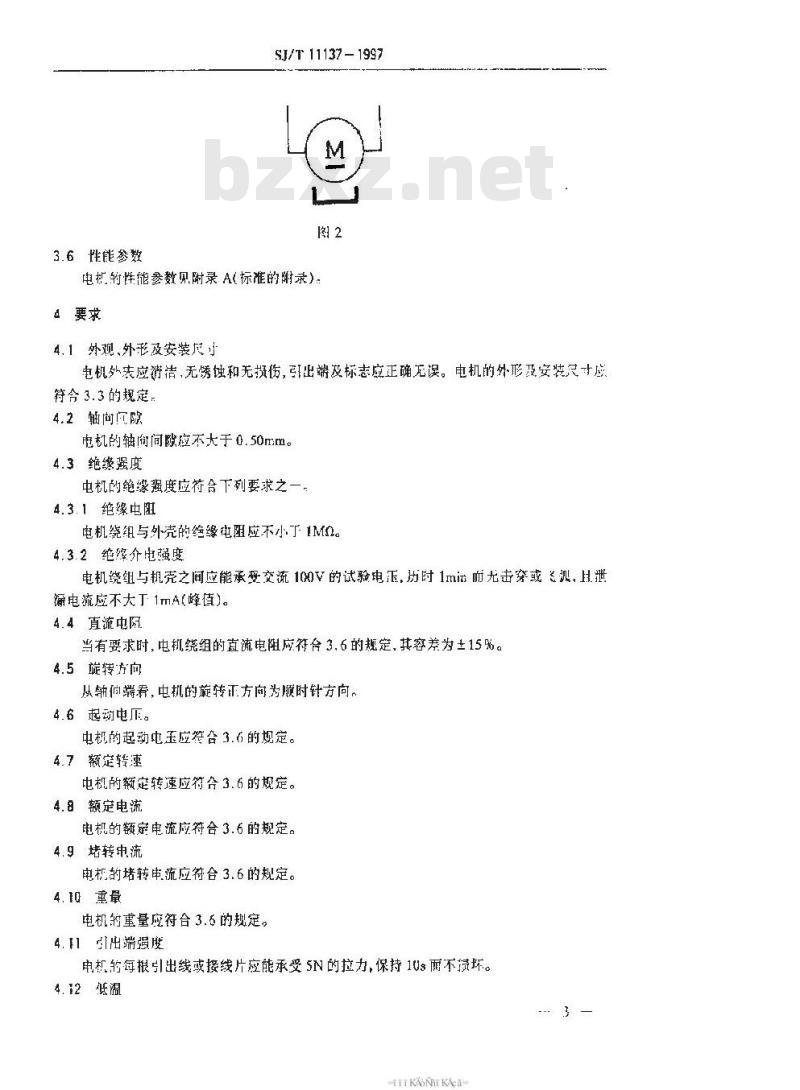

接线图如图2所示。
TTY KAONT KAca
3.6性能参整
SJ/T 11137 -1997
电护的性能参数见附录A(标准的附录)：4要求
4.1外观、外形及安装尺小
电机外表应清洁，无锈蚀和无挺伤，引出端及标志应正确无误。电机的外形及安装尺寸感符含3.3的规定，
4.2轴问问院
电机的轴衔间欧应不大于0.50mm。4.3绝缘强度
电机的绝缘强度应符合下列要求之一。4.3.1 绝缘电阻
电机绕组与外壳的绝缘电阻应不小于1MO。4.3.2绝缘介电强度
电机绕组与机壳之间应能承受交流100V的试验电正，历时1min而无击穿或训，H泄漏电流应不大丁1mA(峰值)。
4.4真流中际
当有要求时，电机绕组的直流电阻应符合3.6的规定，其容差为土15%。4.5旋转方向
从轴何端看，中机的旋转正方向为顺时针方向，4.6 起动电压。
电机的起动电玉应符合 3.6 的规定。4.7额定转速
电机的额定转速应符合3.6的规定。4.8额定电流
电机的额定电流应符合3.6的规定。4.9堵转电流
电机的堵转审流应符合 3.6的规定。4.10重最
电机的重量应符合3.6 的规定，4.1引出端强度
电机的每根引出线或接线片应能承受5N的拉力，保持1Us雨不损坏。4.12抵温
TYYKAONrKAca
SJ/T 11137 - 1997
电机应能承受-20亡的温度存放48h的试验，试验后电机的额定转速和额定电流应符合4. 7 和 4. 8 的规定。
4.13高温
电机应能承受60C的温度存放48h的试验，试验后电机的额定转速和额定电流应符合4.7和4.8的规定。
4.14振动
电机应能承受振动频率为10～55Hz，双振幅1.5mn的掠动，试验后电机的轴向问隙应符合4.2的规定,额定转速和额定电流应符合4.7和4,8的规定。4.15冲击
电机应能承受冲击加速度为500m/s2.脉冲持续时间为11ms的冲击，试验后电机的轴向间隙应符合4.2的规定,额定转速和额定电流应符合4.7和4.8的规定。4.16恒定热
电机应能承受溢度为40C，相对湿度为90%.95%存放48h的试验，试验后电机表面应无明显的锈蚀现象，绝缘电阻或绝缘介电强度、起动电压，额定转速和额定电流应分别符台4.3,4.6、4.7 和4.8 的规定
4.17起停循坏寿命
电机起停循环寿命应不小于20000次，试验后额定转速的变化不得超过初始值的土50%和额定电流药变化不得超逆初始值的30%。5试验方法
5.1试验条件
5.1.1试验的标摊大气条件
温度：15~35℃
相对湿度：45%75%
气压：86～106kPa
5.1.2仲裁试验的标准大气条件
温度：20+1℃
相对湿度：63%~67%
气压：86~106kPa
5.1.3试验电源
试验电源的电波动不超过±2%，电压纹波系数不大于2%。5.1.4试验仪表
试验仪表准确度,出厂检验时应不低于 1,0 级,型式检验时应不低于0.5级。5.1.5电机安装
如无特殊规定，试验时电机应轴向水平安装在试验支架上。5.2外观、外形及安装尺寸
日检电机的外观，用保证测量准确度的量其检查电机的外形及安装尺寸应符合4.1的要求。
5.3问隙
电机牢固地轴向水平安装，干分表的测量头放在轴伸端，在轴上沿轴向先后施加两个方4
TY KAONT KAca
SJ/T 11137 - 1997
向相反的2.0N的力，干分表两次读数之差应符合4.2的要求。5.4绝缘强度
5.4.1绝缘电阻
用直流100V的绝缘电阻表测量电机绕与机壳间的绝缘电阻应符合4.3的要求5.4.2绝缘介电强度
用50Hz，100V的止弦波试验电压施加到电机的统组和机壳间，试验电压应以零慢地上升到 100V(不小于 3s),保持 1min后,试验电压再缓慢地降到零。试验时,端电流应设定在1mA(峰值)。试验结尽应符合4.3的要求。5.5直流电阻
电机在止常试验气候条件~放置2h后，用电阻测量仅测量转子在征意三个位置电机绕组的直流电阻，取其均值，按式(1)换算到20亡时的直流电阻应符合4.4的要求。R.
R=I+a(t-20)
式中：R—-温度为20r时的绕组直流电阻，2；R漏度为t亡时的绕组直流电阻，;α——温度系数,铜导线 α=0.004,1/K；t—测量绕组直流电阻R,时的室翌，。5.6旋转方向
电机按规定极能施加额定电压，旋转方间应符合4.5的要求。5.7 起动电压
将电源也压从零缓慢增加地施加在电机上，测取转子在任意位置从静止到并始连续诞转的最小电压值，重复起动三次，应符合4.6的要求。5.8额定转速
电机加额定电压，运转15s后测量转速应符合4.7的要求，5.9额定比流
电机加额定电压，运转15s后测量电流应符合4.8的要求。5.10堵转电流
电机加额定电压，在任意三个不同位置堵住转子，测量电机的电流，应符合4.9的要求。5.11重量
用感量为1%的衡器称取电机的再量应符合4.10的要求。5. 12 引出端强度
电机的引出线或接线片垂直向下，将5的拉力分别施加在每根引出线的未端或接线片上，加力时应使引出线的心线和绝缘层均受力，历时10s后，应符合4.11的要求。5.13低温
将电机置于低温箱中，按4.12的规定进行试验，试验后在止常试验气候条件下恢复24ha试验与恢复期闻间电机不得凝露，并应符合4.12的要求。5.14高温
将电机置于高温箱中，按4.12的规定进行试验，试验后在正常试验气候条件下恢复24h.并应符合4.13的要求。
5.15振动
TTY KAONT KAca
SJ/T 11137 - 1997
将电机放在单元包装盒内，包装盒固定于振动台上，接4.14的规定，从10一55～10Hz进行扫描振动，每次循环扫描时间为2min，在X，Y和三个方向各报动10min，其中一个方向为电机的轴向。试验后应符合4.14约要求。5.16冲击
将电机放在单元包装盒内.包装盒固定十净击台上，按4.15的规定，在X，Y和Z三个方向各冲击一次，其中一个方向为电机的轴向。试验后应符合4.15的要求。5.17恒定湿热
按4.16的规定进行试验，试验后在正常试验气候条件下恢复24h，并应符合4.16的要求。
5.18起停环寿命
电机加赖定电斥，运转8s,停8s为一个循环,如此连续运行20000个循环后，应符合 4.17的要求。
6检验规则
6.1检验分类
电机的检验分为交收检验和型式检验。6.2交收检验
交收检验抽样按GB2828中一般检查水平I，一次拥样方案进行,检验项目、顾序、合格质量水平AQL按表3规定。
交收检验中,电机只要有一项不合格,则电机为不合格。若交收检验合格，则除抽检中不合格品之外，使用方应整批接收。若交收检验不合格则整批拒收，由制造方消除缺陷并剔除不合格品后，再次提交检验。重新检验后仍不台格，则停止交收。表3交收检验
6.3弹式检验
外观、外形及安装尺寸
轴向闯浆
绝缘度
旋转方向
起动电压
额定转速
额定电流
堵转电流
有下列情况之一者，应逆行型式检验：新产品定型：
b，定型产品，其电磁设计、结构、工艺、材料发生足以影响性能和参数的变更时：心，正常生产时，每年应进行一次。 6
TYYKAONTKAca
6.3.2样机数量
SJ/T 11137- 1997
制造方提交以正常生产的产品中随机轴取的样机12台，其中10台做试验用，另外两台保存备用。
型式捡验项目、基本顺序和样机编号按表4规定。6.3.3型式检验绪果的评定
只要有一台电机的任何一个项目不合格,应另取两倍于不合格电机重复该项及有关试验。若：
a。重复试验任一台任一项不合格，则判型式试验不合格；b.
重复试验合格，则补足原样机数目，继续进行试验：c
继续试验中再发生不合格，则判型式试验不合格。6.3.4同类型产品的型式检验
同时提交两种以上型号同类同机座号产品进行型式检验时，每种型号均提交12台样机，所有电机应通过交收检验项目的试验，再选取10台有代表性的不同型号的电机进行其余项目的试验。样机选定后，不允许更换，试验结果的评定间6.3.3。表 4 型式检验
检验项日
外观、外形及安装尺十
辅疯间隙
绝缘强度
直流电阻1)
艇转方向
起动电压
额定转速
额定电流
堵转电流
引出端强度
巨定湿热
走停循环寿命
注：1）当产品标准有要求时才进行的格验项目。7质量保证期
型式检验
祥机编号
1,2, 3, 4,5, 6,7.8, 9. 10
1,2,3,4,5, 6,7,8,9, 10bzxZ.net
1,2,3,4,5,6,7,8,9,30
1,2.3, 4,5, 6,7, 8,9, 10
1.2,3, 4,5, 6,7, 8, 9, 10
1,2,3, 4.5, 6.7,8,9, 10
1,2,3, 4,5, 6,7,8,9, 10
1,2,3, 4,5,6,7,8,9, 10
1,2,3,4,5
1,2,3, 4, 5
1,2.3,4. 5
1,2,3,4,5
1.2.3,4,5
1,2,3,4,5
1.2,3,4,5
1.2,3.4,5
6.7,8,9,10
TTY KAONT KAca
SJ/T11137—1997
质量保证期系制造方对电机正常库存和使用而承担的责任期限。质量保证期为产品出厂之日算起的存放期（包括运输期）与保用期之和。电机的存放期和保用期均为6个月【保用期系从电机包装拆封开始算起)。在保用期内，电机因制造质量而发生损坏或不能正常工作时，制造方应对此负责。8标志、包装、运输和储存
8.1标志
每台电机至少应有厂(商)标。
8.2包装
包装必须牢固可靠，出厂的电机应有产品合格证。8.3运输
电机在运输过程中应小心轻放，避免碰撞和蔽击，严禁与酸腻等腐蚀性物质放在一起。8.4储在
电机应放在温度为-5～30芒，相对湿度不大于75%，清洁和通风良好的库房内,空气中无腐蚀性气体。
TYYKAONYKAca
电机性能参数见表A1。
额定电压
10HHO1
S.I/ T 11137 - 1997
附录A
【提示的附录
电机性能参数表
表A1电机性能参数表
工作电压
1.1-- 1.9
起动电压
额定转速
6500±1500
7500±1500
65#1500
70H00=1800
7500 = 1800
8000 =2000
9000=2300
6300 =1500
7000 = 1800
5000=1200
7000+1800
7500±1800
8000±2000
8000±2000
8500±2100
9.500 ±2300
9500±2300
9500 ± 2300
颜定电流 堵转电流
TYYKAONT KAca
≤170
≤170
≤170
直流电阻
