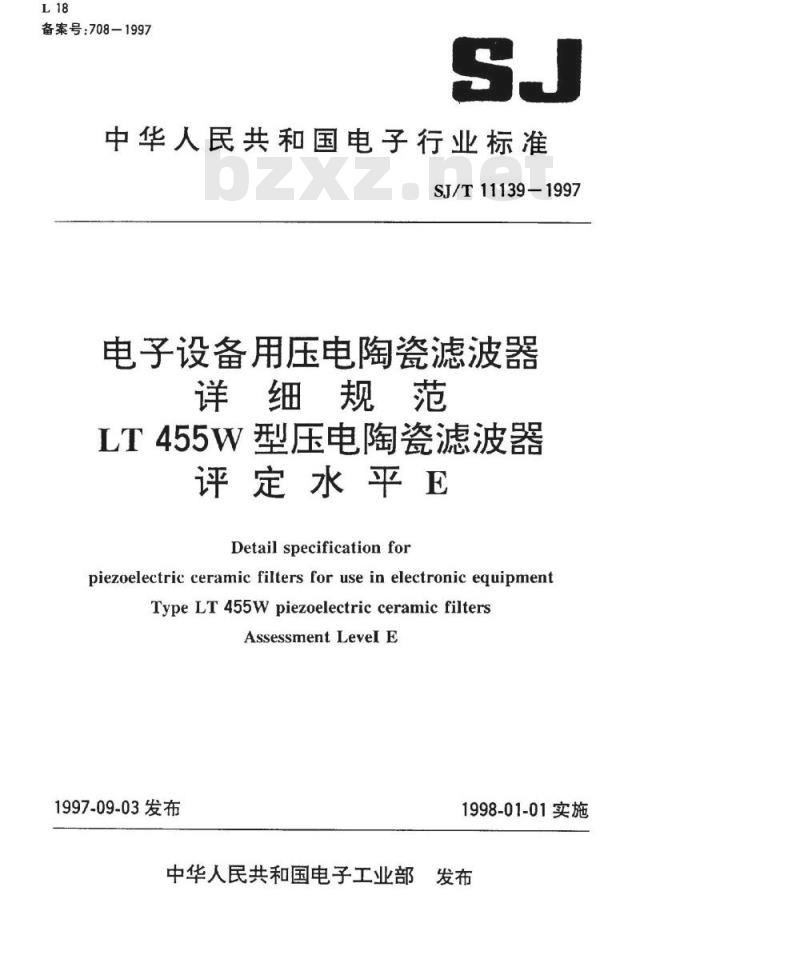

【电子行业标准(SJ)】 电子设备用压电陶瓷滤波器详细规范 ＬＴ４５５Ｗ型压电陶瓷滤波器 评定水平Ｅ

备案号：7081997
中华人民共和国电子行业标准
SJ/T11139-1997
电子设备用压电陶瓷滤波器
详细规范
LT455W型压电陶瓷滤波器
评定水平E
Detail specificationfor
piezoelectric ceramic filters for use in electronic equipmentTypeLT455WpiezoelectricceramicfiltersAssessmentLevelE
1997-09-03发布
1998-01-01实施
中华人民共和国电子工业部发布YYKAONYKAa

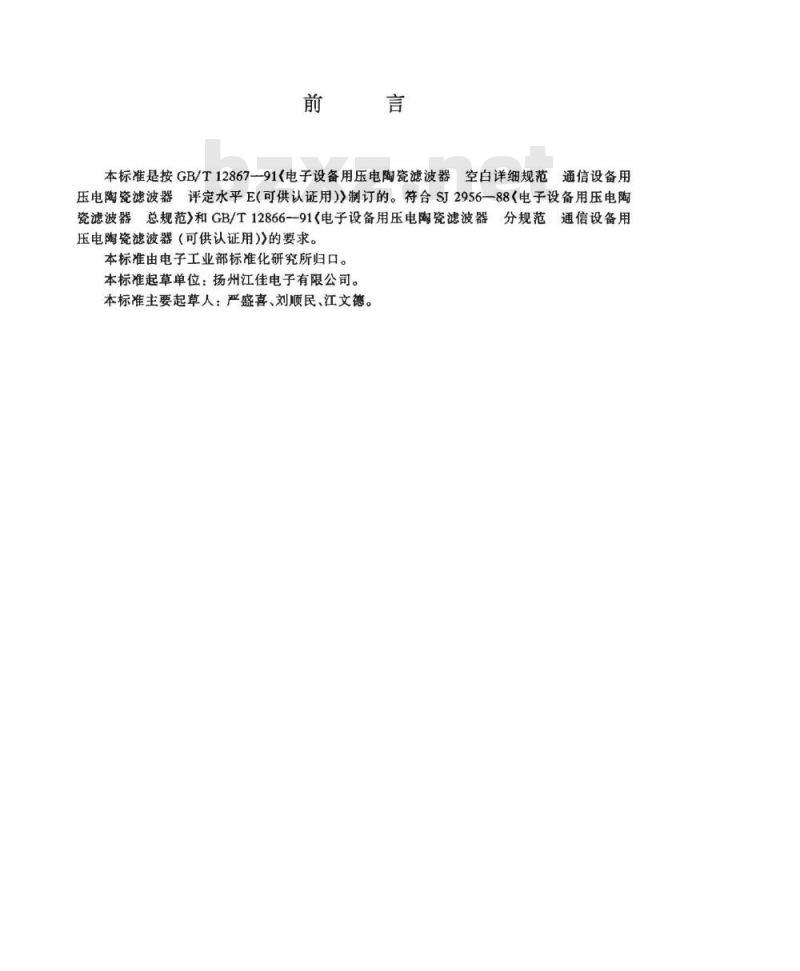

本标准是按GB/T12867-91《电子设备用压电陶瓷滤波器空白详细规范通信设备用压电陶瓷滤波器评定水平E（可供认证用）》制订的。符合SJ2956一88《电子设备用压电陶瓷滤波器总规范》和GB/T12866一91《电子设备用压电陶瓷滤波器分规范通信设备用压电陶瓷滤波器(可供认证用)》的要求。本标准由电子工业部标准化研究所归口。本标准起草单位：扬州江佳电子有限公司。本标准主要起草人：严盛喜、刘顺民、江文德。YYKAoNrKAca
中华人民共和国电子行业标准
电子设备用压电陶瓷滤波器详细规范LT455W型压电陶瓷滤波器
评定水平E
Detail specification for
piezoelectric ceramic filters for use in electronic equipmentTypeLT455W piezoelectric ceramic filtersAssessmentLevelE
中华人民共和国电子工业部
按SJ2956评定质量的电子元件

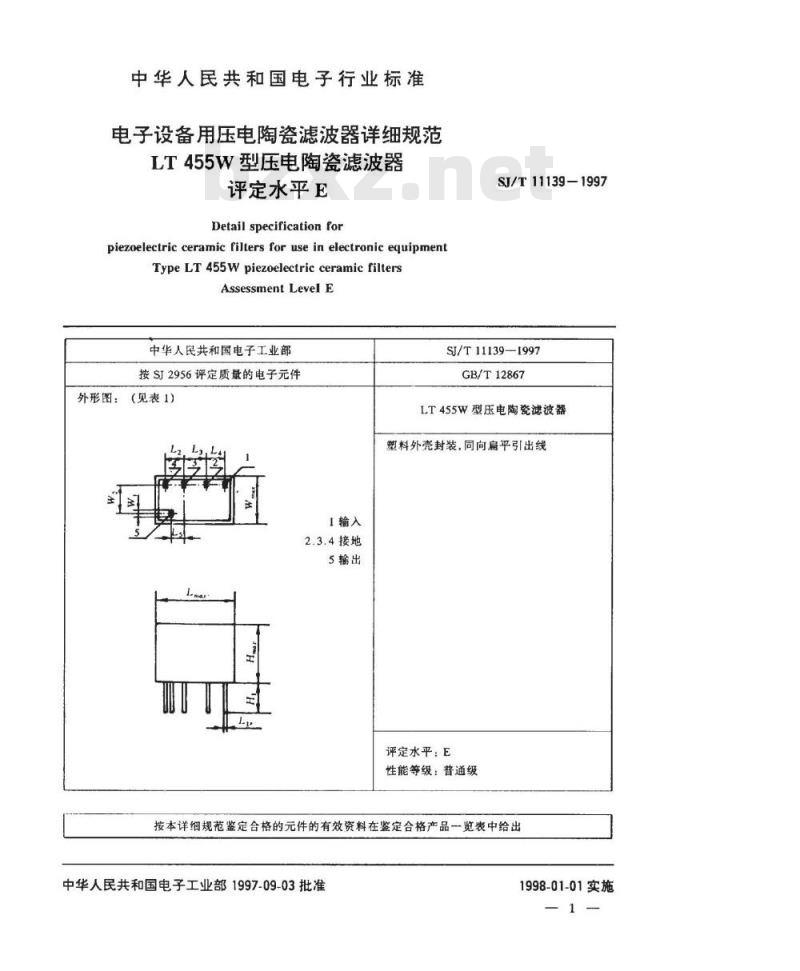

外形图：（见表1)
1输入
2.3.4接地
5输出
SJ/T11139-1997
SJ/T11139—1997
GB/T12867
LT455W型压电陶瓷滤波器
塑料外壳封装，同向扁平引出线评定水平：E
性能等级：普通级
按本详细规范鉴定合格的元件的有效资料在鉴定合格产品一览表中给出中华人民共和国电子工业部1997-09-03批准YKAoMYKAa
1998-01-01实施

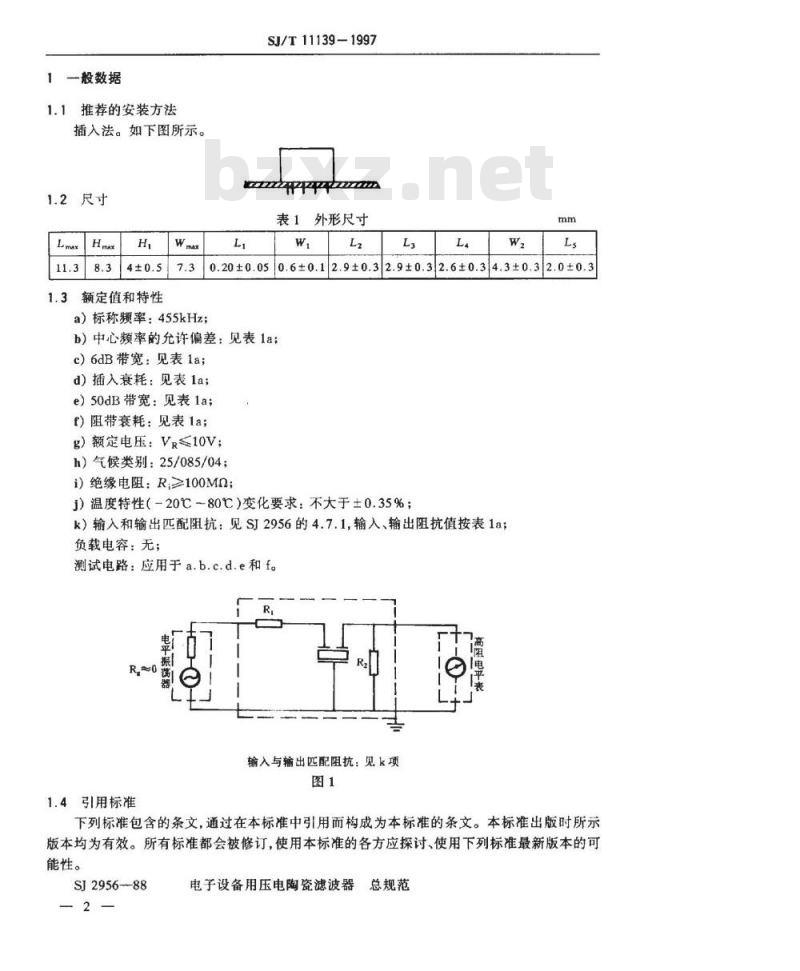

一般数据
1.1推荐的安装方法
插入法。如下图所示。
1.2尺寸
1.3额定值和特性
SJ/T11139-1997
表1外形尺寸
2.9±0.32.6±0.34.3±0.32.0±0.32.9±0.3
0.20±0.05
a）标称频率：455kHz；
b）中心频率的允许偏差：见表1a:c）6dB带宽：见表1a；
d）插入衰耗：见表la；
e）50dB带宽：见表1a；
f)阻带衰耗：见表1a;
g）额定电压：VR≤10V：
h）气候类别：25/085/04；
i）绝缘电阻：R≥100MQ；
j）温度特性（-20℃~80℃)变化要求：不大于±0.35%；k）输入和输出匹配阻抗：见SJ2956的4.7.1,输入、输出阻抗值按表1a；负载电容：无；
测试电路：应用于a.b.c.d.e和f。R,
输入与输出匹配阻抗：见k项
1.4引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
SJ2956-88
电子设备用压电陶瓷滤波器
总规范
YKNYKAca
GB/T12866—91
SJ/T11139-1997
电子设备用压电陶瓷滤波器分规范通信设备用压电陶瓷滤波器电子设备用压电陶瓷滤波器空白详细规范通信设备用压电陶瓷GB/T12867—91
滤波器评定水平E

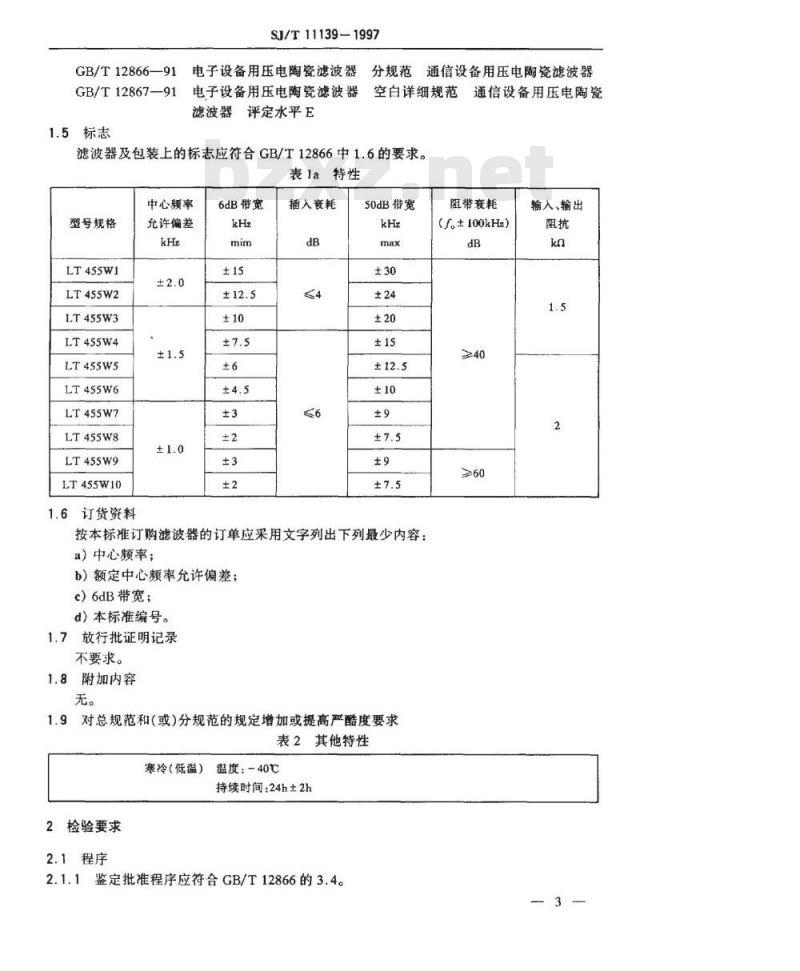

1.5标志
滤波器及包装上的标志应符合GB/T12866中1.6的要求。表1a特性
中心频率
型号规格
LT455W1
LT455W2
LT455W3
LT455W4
LT455W5
LT455W6
LT455W7
LT455W8www.bzxz.net
LT455W9
LT455W10
1.6订货资料
允许偏差
6dB带宽
插入衰耗
50dB带宽
按本标准订购滤波器的订单应采用文字列出下列最少内容：a）中心频率；
b）额定中心频率允许偏差；
c)6dB带宽；
d）本标准编号。
1.7放行批证明记录
不要求。
1.8附加内容
1.9对总规范和（或）分规范的规定增加或提高严酷度要求表2其他特性
寒冷（低温）
2检验要求
2.1程序
温度：-400
持续时间：24h±2h
2.1.1鉴定批准程序应符合GB/T12866的3.4。阻带衰耗
(f。±100kHz)
YKAoMYKAa
输入、输出
SJ/T11139-1997
2.1.2质量一致性检验的试验一览表（表3），包括抽样、周期、严醋酷度和要求，GB/T12866的3.5.1规定了检验批的构成。
表3质量一致性检验试验一览表
条款号和试验项目
（见注1)
A组检验（逐批）
A1分组
4.1外观检查
4.1尺寸（规检的）
A2分组
4.2.1中心额率
4.2.26dB带宽
4.2.3插入衰耗
4.2.450dB带宽
4.2.5寄生衰耗
4.2.6阻带衰耗
4.2.7绝缘电阻
(试验A）
4.2.8耐电压
(试验A)
B组检验(逐批)
4.5可焊性
D或ND
试验条件
（见注1)
规定为6dB带宽中心
规定在最大输出点
不采用
方法：在输入输出
端与接地端之间加
10V直流电压，时
间1min
方法：在输入输出
端与接地端之间加
50V直流电压5s
方法：产品漫入235
±5℃的锡锅中
授到端子离根部2
mm处，时间为2.0s
（见注2）
YKAoMYKAa
性能要求
（见注1）
按4.1,标志清晰，并按
本标准1.5规定
按本标准表1规定
接本标准1.3
按本标准1.3
按本标准1.3
按本标准1.3
不要求
按本标准1.3
按本标准1.3
无击穿和飞孤现象
以润湿引出端焊料自
由流动来说明包锡良
条款号和试验项目
（见注1）
C组检验（周期）
C1A分组
C1分组样本的部分
4.1尺寸（详细的）
4.3引出端强度
4.4耐焊接热
4.4.2最后测量
CIB组分组
C1分组样本的其余
4.6温度快速变化
4.6.3最后检验
4.7振动
4.7.2最后检验
4.8碰搏
D或ND
SJ/T11139-1997
续表3
试验条件
(见注1）
外观检查
方法：1A
温度：260℃±5℃
持续时间：10s
恢复时间：24h±2h
外观检查
中心频率
6dB带宽
插入衰耗
50dB带宽
8A：温度-25℃
Og：温度+85℃
5次循环
持续时间：t=30min
恢复时间：24h±2h
外观检查
安装方法见本标准
1.1程序B4
频率范围：
从10Hz到55Hz
振幅：1.5mm
总持续时间：6h
外观检查
安装方法：见本标
磁撞次数：4000次
加速度：98m/s
脉冲持续时间：16ms
样品数和合格判定数
（见注3）
YKAOMrKAca
性能要求
(见注1）
按本标准1.2
无可见损伤
无可见损伤标志清晰
△f。：±1.0kHz，其余
按4.4.2表4
无可见损伤
无可见损伤
条款号和试验项目
(见注1)
4.8.2最后测量
CI分组
CIA和CIB分组全部
样品组成的样本
4.10气候顺序
4.10.1干热（高温）
4.10.2循环湿热试验
Db，第一次循环
4.10.3寒冷（低温）
4.10.3.1最后检验
4.10.4低气压
4.10.5循环湿热试验
Db剩余的循环
4.10.5.2最后测量
C2分组
4.11稳态湿热
4.11.3最后测量
D或ND
SJ/T11139-1997
续表3
试验条件
（见注1）
外观检查
中心频率
6dB带宽
插入衰耗
S0dB带宽
温度：+85t
持续时间：16h
温度：-40℃
持续时间：24h±2h
外观检查
不采用
恢复时间：24h±2h
外观检查
中心频率
6dB带宽
插入衰耗
50dB带宽
绝缘电阻
恢复时间：24h±2h
外观检查
中心频率
6dB带宽
插入衰耗
50dB带宽
绝缘电阻
样品数和合格判定数
（见注3）
YKAoMYKAa
性能要求
(见注1)
无可见损伤，标志清
晰，△f。：±1.0kHz
其余按4.8.2及表4
无可见损伤
无要求
无可见损伤标志清晰
Afo:t1.0kHz
其余按4.10.5.2表5
无可见损伤，标志清
Af.:±1.0kHz
其余按4.11.3及表5
条款号和试验项目
(见注1)
C3分组
4.12耐久性
4.12.3最后测量
CA分组
4.13中心频率温度特
4.13.1初始测量
4.13.2最后测量
D或ND
SJ/T11139-1997
续表3
试验条件
（见注1)
恢复时间：24h土2h
外观检查
中心频率
6dB带宽
插入衰耗
50dB带宽
绝缘电阻
中心频率
中心频率
样品数和合格判定数
（见注3）
1.试验项目和性能要求的条款号，引自GB/T12866和本标准第1章。2.检查水平(IL)和合格质量水平(AQL)选自IEC410。3.在本表中
力：周期，月
n：样品数
C：合格判定数（充许不合格品数）D:破坏性的
ND：非破坏性的
IL:检验水平
IEC410
AQL：合格质量水平
3包装、贮存和运输
性能要求
(见注1)
无可见损伤标志清晰
Af.:±1.0kHz
其余按4.12.3及表5
A//f。按4.13.2
3.1滤波器包装在包装盒内。每盒内只能装有同一品种、同一型号、同一规格的滤波器。盒上贴有检验部门盖章的封条或标签，封条或标签上应标明：a）制造厂商标；
b）滤波器的型号：
c）制造日期；
d）气候类别；
e）滤波器数量；
）包装日期及包装人姓名或代号：YKAoMYKAa
g）本标准编号；
SJ/T11139-1997
h）盒内应放有盖有制造厂质量检验部门印章的合格证。3.2装有滤波器的包装盒在运输时，应装入包装箱中，箱内壁衬有防潮纸，箱内空隙用包装材料填塞，箱内放有装箱单，其上应标明：a）制造厂商标；
b）滤波器型号；
c）制造日期；
d）气候类别；
e）箱内盒数及滤波器总数；
）装箱人姓名或代号；
g）装箱日期；
h）本标准编号；
i）制造厂质量部门印章。
装有滤波器的包装箱不超过20kg。滤波器的包装箱上应清晰的标明“向上”“轻放”、“防潮”字样。3.3滤波器应贮存在环境温度为=10C～40℃，相对湿度不大于80%，周围环境不应有酸性、碱性及其它有害气体的库房中。3.4装有滤波器的包装箱允许用任何方法运输，但要避免雨雪的直接或间接的淋袭和机械损伤。
