【电子行业标准(SJ)】 非广播摄录机测量方法

ICS33.160.99
备案号：717—1997
中华人民共和国电子行业标准
SJ/T11142-1997
非广播摄录机测量方法
Methods of measurement for non--broadcastcamcra-recorder
1997-09-03发布
中华人民共和国电子工业部免费标准下载网bzxz
1998-01-01实施
YYKAONKAca

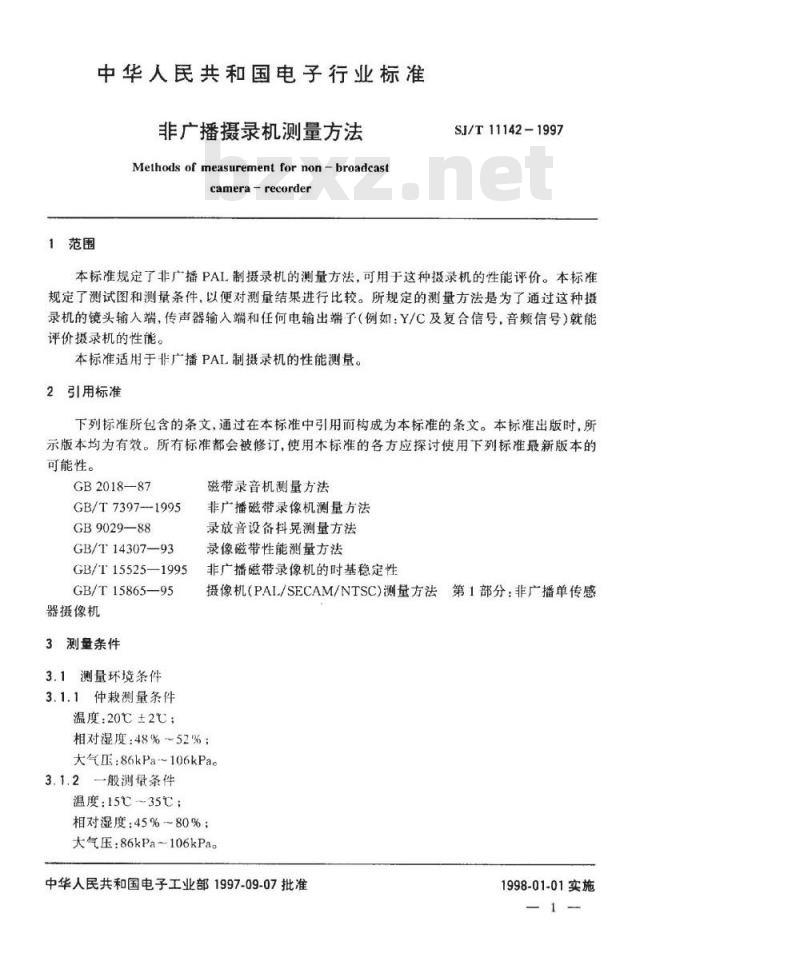

1范围
中华人民共和国电子行业标准
非广播摄录机测量方法
Methodsofmeasurementfornon-broadcastcamera-recorder
SJ/T 11142-1997
本标准规定了非广播PAL制摄录机的测量方法，可用于这种摄录机的性能评价。本标准规定了测试图和测量条件，以便对测量结果进行比较。所规定的测量方法是为了通过这种摄录机的镜头输入端，传声器输入端和任何电输出端了（例如：Y/C及复合信号，音频信号）就能评价摄录机的性能。
本标准适用于非广播PAL制摄录机的性能测量。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2018—87
GB/T7397--1995
GB9029—88
GB/T14307—93
GB/T15525—1995
GB/T1586595
器摄像机
3测量条件
3.1测量环境条件
3.1.1仲栽测量条件
温度：20℃±2℃；
磁带录音机测量方法
非广播磁带录像机测量方法
录放音设备抖晃测量方法
录像磁带性能测量方法
非广播磁带录像机的时基稳定性摄像机(PAL/SECAM/NTSC)测量方法第1部分：非广播单传感相对湿度：48%~52%；
大气压：86kPa106kPa
3.1.2一般测量条件
温度：15℃~35℃：
相对湿度：45%~80%；
大气压：86kPa106kPa。
中华人民共和国电子工业部1997-09-07批准YYKAONrKAcas
1998-01-01实施
SJ/T11142-1997

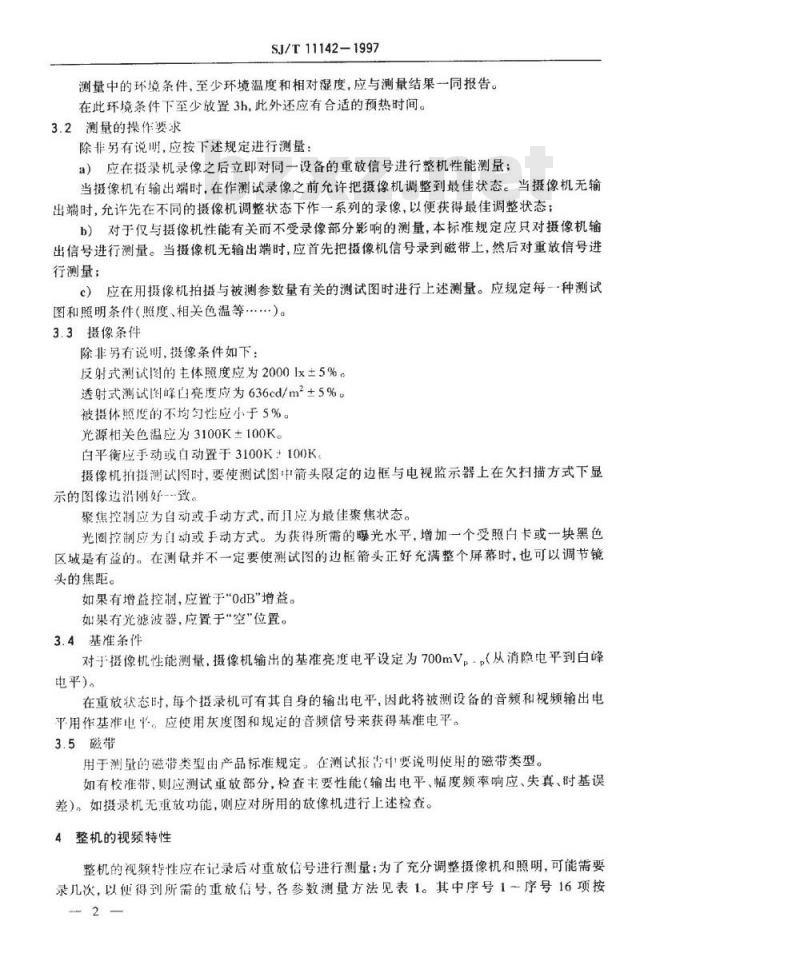

测量中的环境条件，至少环境温度和相对湿度，应与测最结果一同报告。在此环境条件下至少放置3h，此外还应有合适的预热时间。3.2测量的操作要求
除非另有说明，应按下述规定进行测量：a）应在摄录机录像之后立即对同一设备的重放信号进行整机性能测量；当摄像机有输出端时，在作测试录像之前允许把摄像机调整到最佳状态。当摄像机无输出端时，允许先在不同的摄像机调整状态下作一系列的录像，以便获得最佳调整状态；b）对于仅与摄像机性能有关而不受录像部分影响的测量，本标准规定应只对摄像机输出信号进行测量。当摄像机无输出端时，应首先把摄像机信号录到磁带上，然后对重放信号进行测量：
c）应在用摄像机拍摄与被测参数量有关的测试图时进行上述测量。应规定每一种测试图和照明条件（照度、相关色温等）。3.3摄像条件
除非另有说明，摄像条件如下：反射式测试图的主体照度应为20001x±5%。透射式测试图峰白亮度应为636cd/m2±5%。被摄体照度的不均匀性应小于5%。光源相关色温应为3100K±100K。白平衡应手动或自动置于3100K+100K。摄像机拍摄测试图时，要使测试图中箭头限定的边框与电视监示器上在欠扫描方式下显示的图像边浩刚好--致。
聚焦控制应为自动或于动方式，而几应为最佳聚焦状态。光圈控制应为自动或手动方式。为获得所需的曝光水平，增加一个受照白卡或一块黑色区域是有益的。在测量并不一定要使测试图的边框箭头正好充满整个屏幕时，也可以调节镜买的焦距。
如果有增益控制，应置于“OdB\增益。如果有光滤波器，应置于“空”位置。3.4基准条件
对于摄像机性能测量，摄像机输出的基准亮度电平设定为700mV。·。（从消隐电平到白峰电平）。
在重放状态时，每个摄录机可有其自身的输出电平，因此将被测设备的音频和视频输出电平用作基准电。应使用灰度图和规定的音频信号来获得基准电平。3.5磁带
用于测量的磁带类型由产品标准规定。在测试报背中要说明使用的磁带类型。如有校准带，则应测试重放部分，检查主要性能（输出电平、幅度频率响应、失真、时基误差）。如摄录机无重放功能，则应对所用的放像机进行上述检查。4整机的视频特性
整机的视频特性应在记录后对重放信号进行测量：为了充分调整摄像机和照明，可能需要录几次，以便得到所需的重放信号，各参数测量方法见表1。其中序号1～序号16项按2
rYKAOMrKAcas
SJ/T 11142-1997

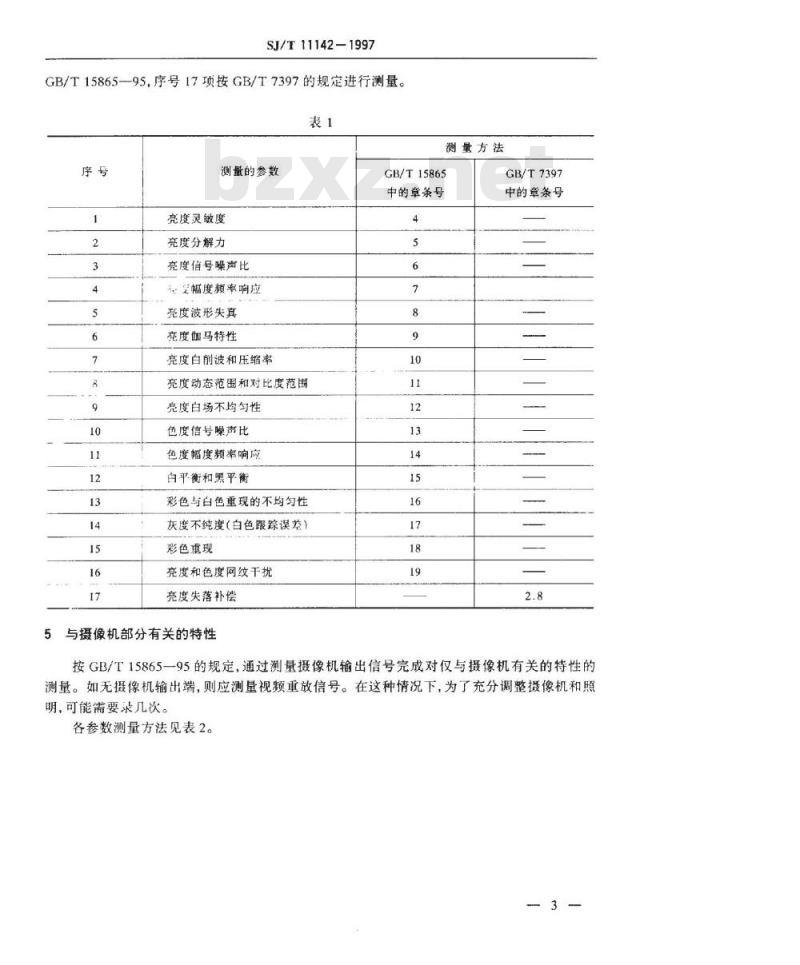

GB/T15865—95，序号17项按GB/T7397的规定进行测量。表1
测量的参数
亮度灵敏度
亮度分解力
亮度信号噪声比
和是幅度频率响应
亮度波形失真
毫度伽马特性
亮度白削波和压缩率
亮度动态范围和对比度范围
亮度白场不均匀性
色度信号噪声比
色度幅度频率响应
白平衡和黑平衡
彩色与白色重现的不均匀性
灰度不纯度（白色跟踪误差）
彩色重现
亮度和色度网纹干扰
亮度失落补偿
与摄像机部分有关的特性
测量方法
GB/T15865
中的章条号
GB/T7397
中的章条号
按GB/T15865一95的规定，通过测量摄像机输出信号完成对仅与摄像机有关的特性的测量。如无摄像机输出端，则应测量视频重放信号。在这种情况下，为了充分调整摄像机和照明，可能需要录几次。
各参数测量方法见表2。
rYKAOMrKAa
SJ/T11142-1997

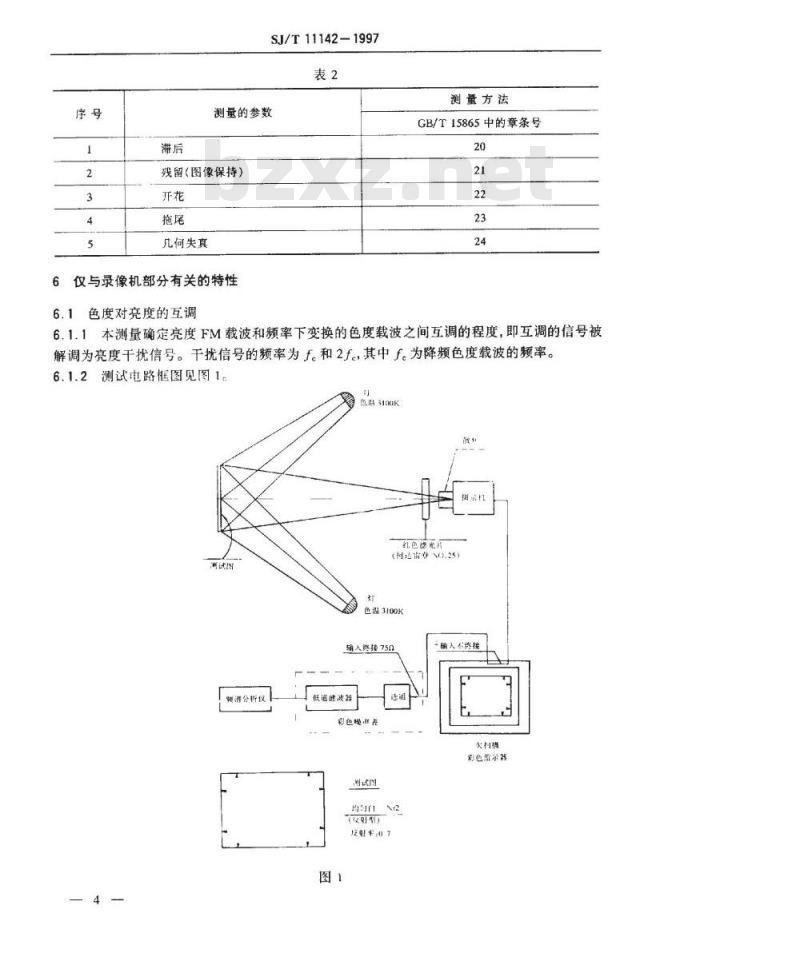

测量的参数
残留（图像保持）
几何失真
仅与录像机部分有关的特性
色度对竞度的互调
测量方法
GB/T15865中的章条号
6.1.1本测量确定亮度FM载波和频率下变换的色度载波之间互调的程度，即互调的信号被解调为亮度干扰信号。干扰信号的频率为f。和2f。，其中f。为降频色度载波的频率。6.1.2测试电路框图见图1
鱼器3100K
礼色吃光片
（时达南春25）
色湿3100K
编入路接750
翼济分析仪
低通滤速器
彩色婴压花
“输入不终接
大扫描
彩色器
rYKAOMrKAa
S.I/T11142-1997
6.1.3测试图应为均匀白色图，它应通过彩色滤光片（柯达雷登NO25红色）摄像。摄像条件如第3.3所述。
6.1.4录像部分录上测试图后重放，用频谱分析仪测量频率为f。和2f。的互调信号幅度有效值Vm。为使信号出现在50%灰度电平的平坦部分，在频谱分析仪之前应采用一个选通电路，在其后采用一个低通滤波器，它能充分衰减复合视频信号的频谱分量。该低通滤波器的标称截止频率应为2.8MHz(-3dB)。彩色副载波频率f，应衰减到-40dB。频谱分析仪的中频带宽为30kHz。建议采用数字化频谱分析仪，工作在最大值保持”方式。
参考电平Vr应为100%白峰电平的幅值：即从消隐电平到白峰电平之值。色度对亮度的互调IM定义为参考电平与互调信号峰一峰值的比值，即Vref _9
IM(dB) = 20tg Vm
实际上难以获得100%的输入色度电平和50%的输入亮度电平，因为每个摄录机都有不同的色度和亮度初始电平，还有不同的光圃控制系统。但不同的亮度电平（40%一80%）几乎不影响互调测量。
当色度电平在（100±15）%以内时，互调IM应按（1)式计算。当输入色度电平不在（100土15）%范围内时，输入色度电平为100%时的五调IM应按线性关系计算：
IM(dB) = 201 g V×V。
Vret×100
式中：V=输入色度电平。
这些测量应在重放已经录好的测试信号的方式下进行。6.1.5IM(dB)的测量结果报告如下：a）对f.和2f.，以dB计的五调程度IM；b）
以白分数计的输入色度电平；
以百分数计的输入亮度电平；
d）本测量中所用的视频磁带型号。6.2亮度对色度串扰和网纹干扰
6.2.1本测量确定录像部分中调频亮度边带进入降频色度频带的串扰程度，这种串扰被解调为彩色干扰信号。
6.2.2测量方法待定。
6.3色度对亮度的偏移
6.3.1本测量确定亮度信号50%电平处和色度信号50%电平处的时间差，这两个信号来自同一测试图。
6.3.2测试电路框图见图2。
YKAONrKAcas
测试图
双示波器
S.J/T11142-1997
色滑3100K
AE'(Y)S
接示波器输入：IN1.IN2
色器3100K
输入终按
E(R-Y）
F(R-Y）
解调器
输入不绕接
欠扫描
彩色蓝示器
+十字图形彩色：
:绿或黄
饱和度75%
背景：东场
反射率/透过率：20%
自：反射率，89%
选用的
第M行
6.3.3本测量所用的测试图是一个十字图型（如“红十字”符号），十字是75%饱和度的绿或黄色，周围是约为20%反射率/透过率的灰场（见图2)。6.3.4用一个校准过的解调器来提供亮度信号E（Y)和色度信号E'（R-Y)和E'（B-Y)。用双迹示波器测量时差,应测量解调器的Y/C延时并与测量结果一同报告。测水平方向的Y/C延时：
a）选择M行（如图2，3a,3b所示）并在示波器上放大，如图3d和3e所示；6
rYKAOMrKAa
SJ/T11142-1997
b）测量50%电平点的以纳秒计的时差tdH；c）如果亮度信号Y和色度信号C是分开传送的，则可不解调色度信号而直接对这些信号进行测量（见图3m，3n，3p，3r，3s）；d）测量色度信号E（R-Y)和E（B-Y)的上升沿和下降沿t2（见图3f)。测垂直方拘的Y/C延时：
a）在示波器上选一场（见图3g和3h）并放大这一场如图3k和31所示；b）测量亮度信号E（Y)和色度信号E(R-Y)和E（B-Y)的50%电平点之间以电视行计的时差ta（见图3k和31)。6.3.5结果报告如下：
水平偏移
垂直偏移
色度上升沿t=
色度下降沿
解调器Y/C延时=
ns(图3e)
电视行（图31）
ns(图3e)
ns(图3f)
ns(图3e)
YYKANrKAcas
SJ/T11142-1997
?有理自号（人-2),a
( -8)2的
-YYKAONrKAca-
SJ/T11142-1997
续图3
复合信号
E'(Y)+C
亮度信号E'（Y）
色度信号C
E'（Y)信号的放大
了的A，A部分
C信号的放入了
的B,B部分
YYKAONrKAcas
6.4时基
SJ/T11142-1997
输出信号的时基误差按GB/T15525规定进行测量。6.5暂停方式时的磁带损伤
本测量应依照GB/T14307在重放已录测试图的方式下进行。7音频特性
全部测量应在消声室内进行，标称输出电平为制造厂规定的值。7.1信号噪声比（自动增益控制接通）7.1.1本测量确定标称音频输出电平对叠加在此输出信号上的噪声电平之比。7.1.2测试电路框图见图4。
扬声器
音频信号发生器
F=1000Hz
音赖扫频发生器
20Hz~20kHz
有效值表
7.1.3测试信号为1000Hz正弦波。陷波器
1000Hz
示波器
声压计
传声器
摄录机
音频输出
频谱分析仪
失真仪
7.1.4调节声源电平，使音频输出电平等于标称值V.，在此状态下记录测试信号。应使用有效值电表测量音频输出电平Vo。电表前应有-个符合GB2018的计权网络特性的滤波器。为了去除1000Hz成分，输出噪声电平（V~）通过一个陷波器测量（图4）。陷波器在1000Hz处的衰减为50dB，带宽为60Hz。应在重放已录音的测试信号时，对授录机输出信号（监听方式）进行上述测量。音频信号噪声比S/N应为
S/N(dB) = 201Lg VN
7.1.5以分贝为单位，报告所测信号噪声比。7.2幅度频率响应
7.2.1本测量确定幅度频率响应，即输出信号的幅度与对应的音频信号频率的关系。7.2.2测试电路框图见图4。
YYKAONrKAcas
（3）
SJ/T11142-1997
7.2.3测试信号为1000Hz正弦波，其上叠加从20Hz20kHz频率范围的扫频正弦波。7.2.4调节1000Hz正弦波声源电平，使音频输出电平等于标称值V。。在混合器输出端，扫频正弦波的电平应比1000Hz正弦波的电平低20dB。在上述频率范围内，信号源提供的声压应保持恒定。用频谱分析仪测量被测设备的输出信号，略去1000Hz频谱分量。相对于1000Hz信号幅度，以分贝为单位计算20Hz~20kHz频率范围内的幅度频率响应。应在重放已录音的测试信号时，对摄录机输出信号（监听方式)进行上述测量。7.2.5画出音频幅度频率响应曲线，作为测量报告。7.3谐波失真
7.3.1本测量确定输出信号的总谐波失真。7.3.2测试电路框见图4。
7.3.3测试信号.000Hz正弦波.其总谐波失真应小于0.1%，声源电平应能获得标称输出电平。
7.3.4用谐波大真仪测量输出信号的总谐波失真。应在重放已录音的测试信号时，对摄录机输出信号（监听方式)进行上述测量。7.3.5以百分数为单位，报告总谐波失真。7.4抖晃
抖晃特性测量应按GB9029的有关规定。1.5自动增益控制工作范围
7.5.1本测量确定自动增益控制工作范围，在此范围内，当通过传声器的输入信号改变时，可得恒定的输出电平。
7.5.2测试电路框图见图5。
信号发生器
扬声器
衰减器
传声器
摄录机
功率放大器
电平表
7.5.3测试信号为1000Hz正弦波信号，其总谐波失真应不大于0.01%。7.5.4逐渐增大场声器的音量，通过传声器把1000Hz信号输人摄录机。连续录音直至摄录机输入电平超过图6中的VHrms值。图6表示典型的输入对输出电平特性。当输出信号到达R和D点时，测出点L（VLrms）和点H(VHrms)的输入电平，记录衰减值（见图6)。11
YYKAONrKAcas
