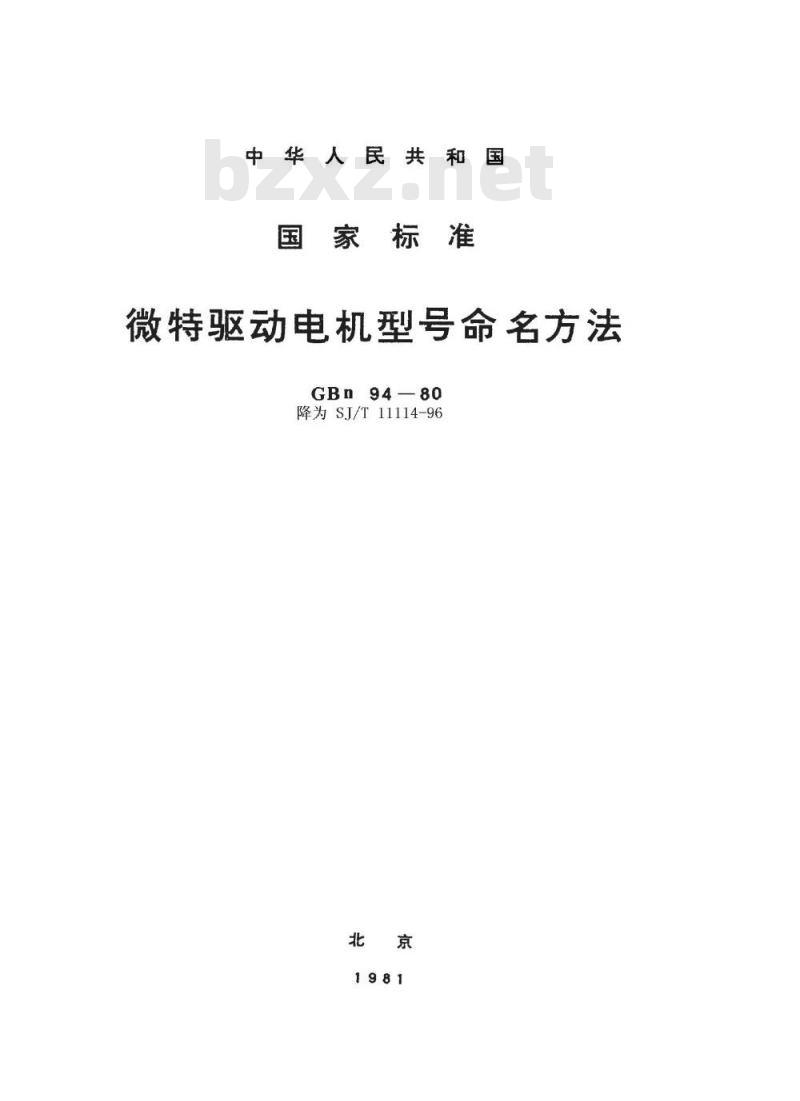

中华人民共和国
国家标准
微特驱动电机型号命名方法
GBn94—80
降为SJ/T11114-96
TKNrKAca

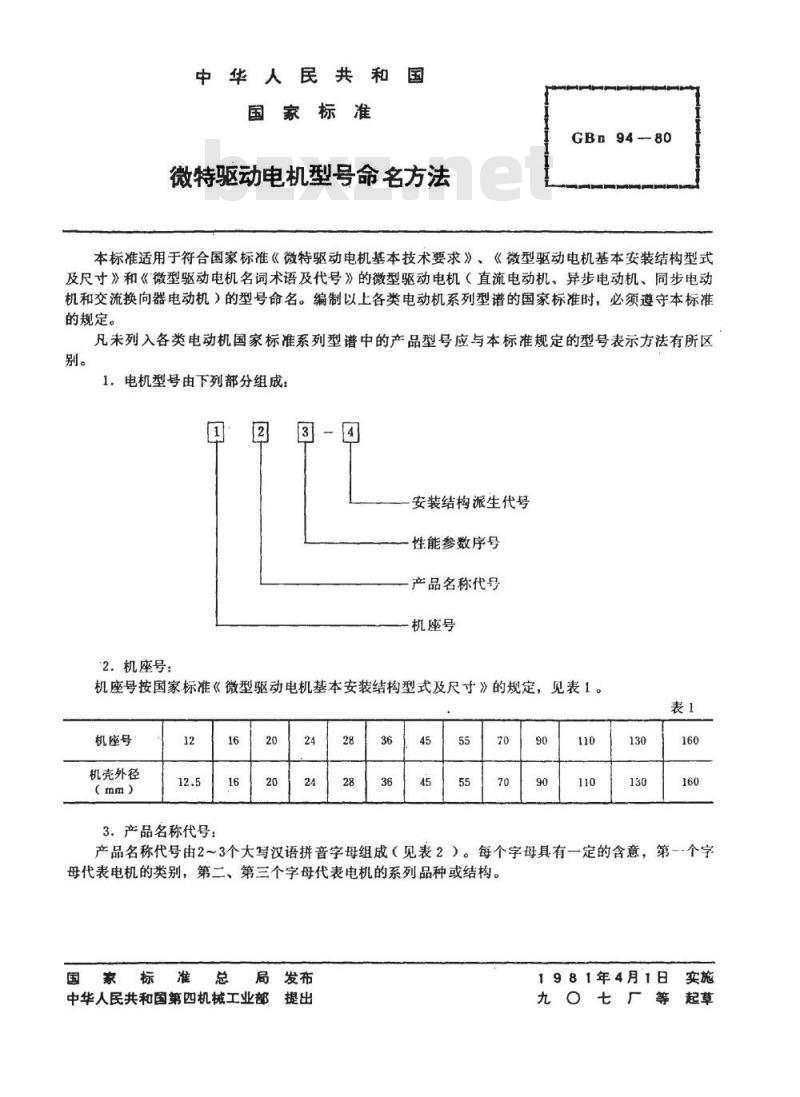

中华人民共和国
国家标准
微特驱动电机型号命名方法
GBn94--80此内容来自标准下载网
本标准适用于符合国家标准《微特驱动电机基本技术要求》、《微型驱动电机基本安装结构型式及尺寸》和《微型驱动电机名词术语及代号》的微型驱动电机（直流电动机、异步电动机、同步电动机和交流换向器电动机）的型号命名。编制以上各类电动机系列型谱的国家标准时，必须遵守本标准的规定。
凡未列入各类电动机国家标准系列型谱中的产品型号应与本标准规定的型号表示方法有所区别。
1，电机型号由下列部分组成：
安装结构派生代号
性能参数序号
产品名称代号
机座号
2.机座号：
机座号按国家标准《微型驱动电机基本安装结构型式及尺寸》的规定，见表1。表1
机座号
机壳外径
（mm）
3．产品名称代号：
产品名称代号由2～3个大写汉语拼音字母组成（见表2）。每个字母具有一定的含意，第一个字母代表电机的类别，第二、第三个字母代表电机的系列品种或结构。准
国家标
局发布
中华人民共和国第四机械工业部提出
YYKAONYKCa
1981年4月1日

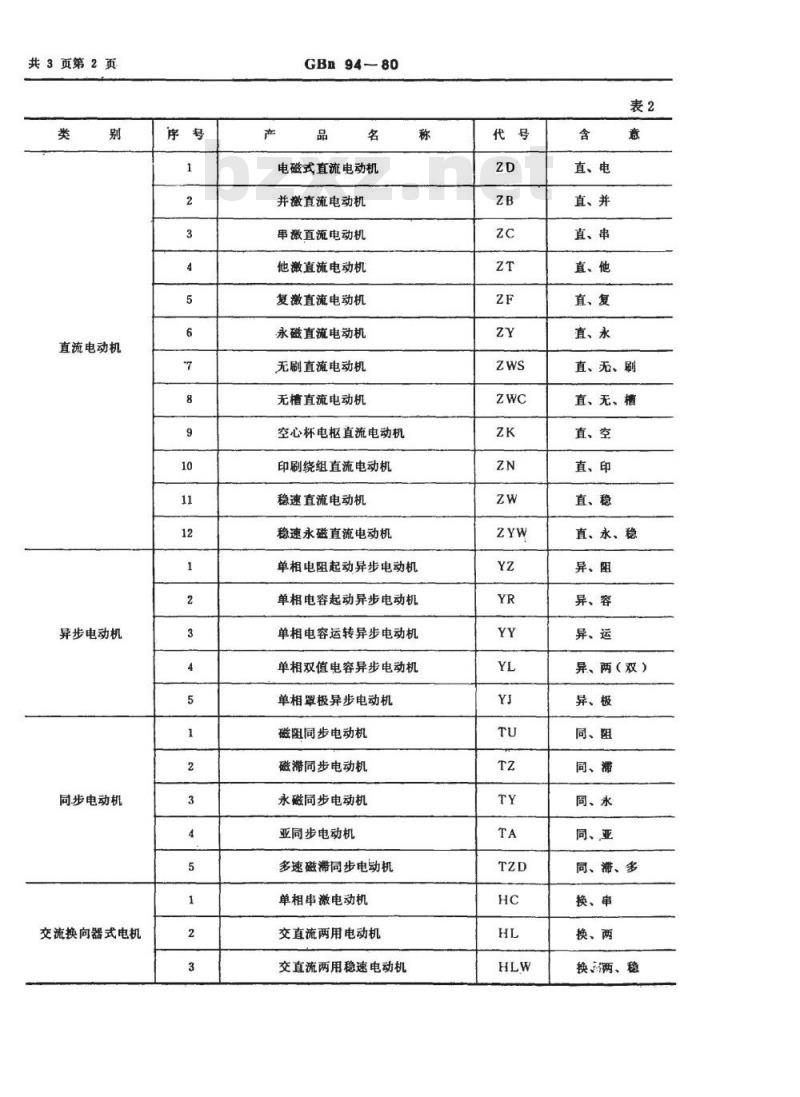

共3页第2页
直流电动机
异步电动机
同步电动机
交流换向器式电机
GBn94-80
电磁式直流电动机
并激直流电动机
串激直流电动机
他激直流电动机
复激直流电动机
永磁直流电动机
无刷直流电动机
无槽直流电动机
空心杯电枢直流电动机
印刷绕组直流电动机
稳速直流电动机
稳速永磁直流电动机
单相电阻起动异步电动机
单相电容起动异步电动机
单相电容运转异步电动机
单相双值电容异步电动机
单相罩极异步电动机
磁阻同步电动机
磁滞同步电动机
永磁同步电动机
亚同步电动机
多速磁滞同步电动机
单相串激电动机
交直流两用电动机
交直流两用稳速电动机
YYKAONTKACa
直、电
直、并
直、串
直、他
直、复
直、永
直、无、刷
直、无、槽
直、空
直，印
直、稳
直、永、稳
异、阻
异、容
异、运
异、两（双）
异、极
同、阻
同、滞
同、永
同、亚
同、滞、多
换、串
换、两
换、两、稳

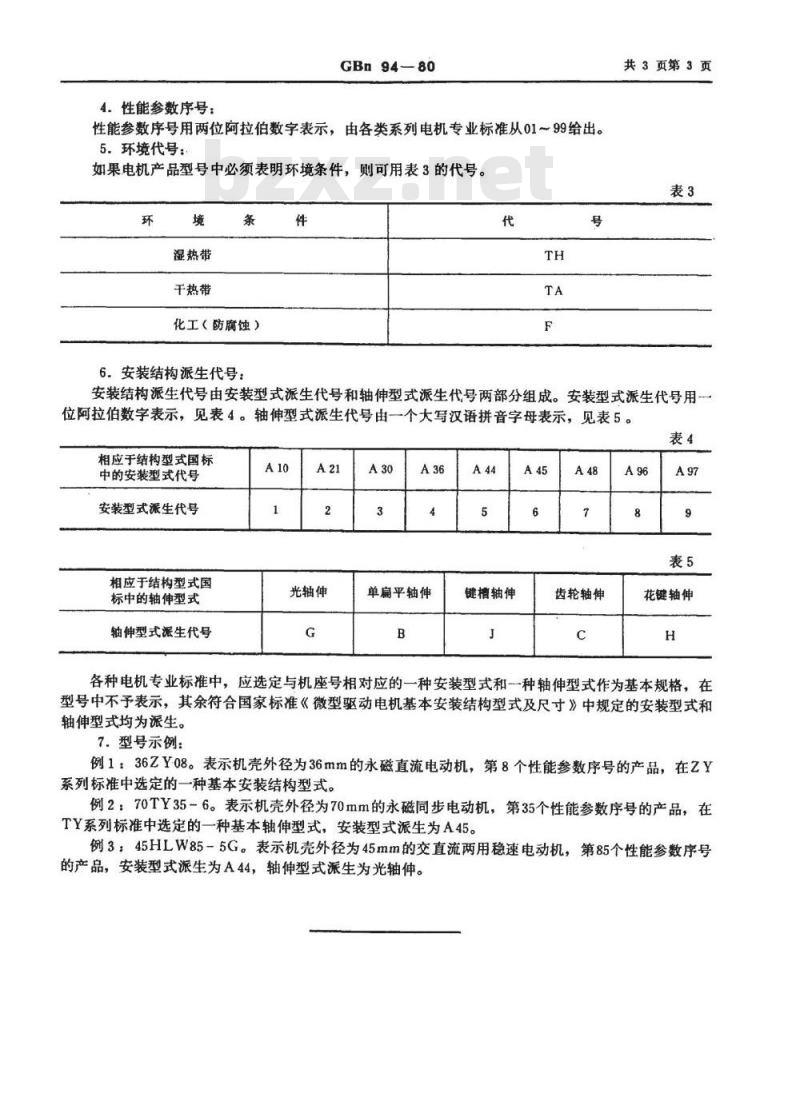

4.性能参数序号：
GBn94-80
性能参数序号用两位阿拉伯数字表示，由各类系列电机专业标准从01～99给出。5.环境代号：
如果电机产品型号中必须表明环境条件，则可用表3的代号。环
湿热带
干热带
化工（防腐蚀）
6．安装结构派生代号：
共3页第3页
安装结构派生代号由安装型式派生代号和轴伸型式派生代号两部分组成。安装型式派生代号用一位阿拉伯数字表示，见表4。轴伸型式派生代号由一个大写汉语拼音字母表示，见表5。表4
相应于结构型式国标
中的安装型式代号
安装型式派生代号
相应于结构型式国
标中的轴伸型式
轴伸型式派生代号
光轴伸
单扁平轴伸
键槽轴伸
齿轮轴伸
花键轴伸
各种电机专业标准中，应选定与机座号相对应的一种安装型式和一种轴伸型式作为基本规格，在型号中不予表示，其余符合国家标准《微型驱动电机基本安装结构型式及尺寸》中规定的安装型式和轴伸型式均为派生。
7.型号示例：
例1：36ZY08。表示机壳外径为36mm的永磁直流电动机，第8个性能参数序号的产品，在ZY系列标准中选定的一种基本安装结构型式。例2：70TY35-6。表示机壳外径为70mm的永磁同步电动机，第35个性能参数序号的产品，在TY系列标准中选定的一种基本轴伸型式，安装型式派生为A45。例3：45HLW855G。表示机壳外径为45mm的交直流两用稳速电动机，第85个性能参数序号的产品，安装型式派生为A44，轴伸型式派生为光轴伸。YYKAONYKCa
