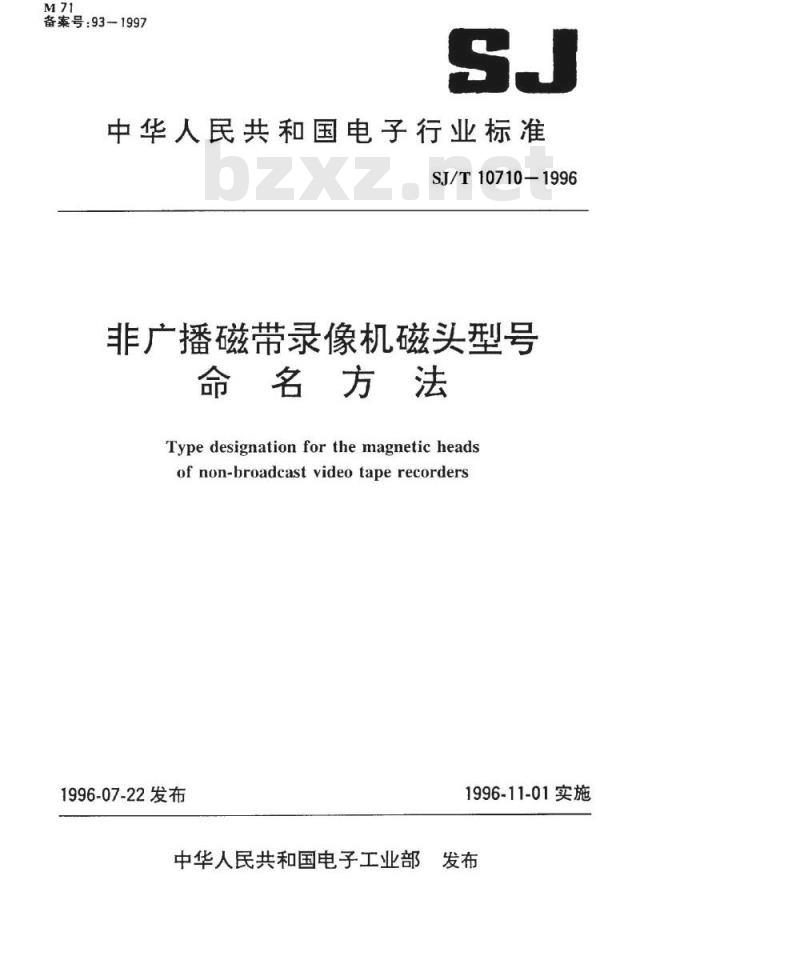

中华人民共和国电子行业标准
SJ/T10710-1996
非广播磁带录像机磁头型号
命名方法
Type designation for the magnetic headsof non-broadcast video tape recorders1996-07-22发布
1996-11-01实施
中华人民共和国电子工业部
YYKAONKAca

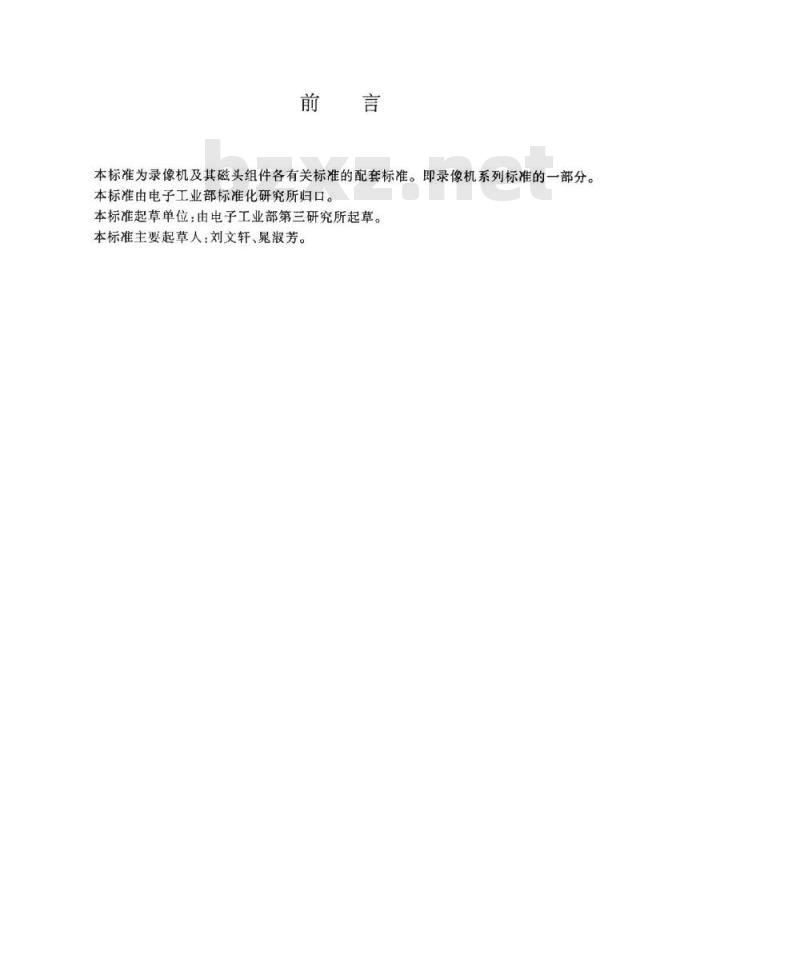

本标准为录像机及其磁头组件各有关标准的配套标准。即录像机系列标准的一部分。本标准由电子工业部标准化研究所归口。本标准起草单位：由电子工业部第三研究所起草。本标准主要起草人：刘文轩、晃淑芳。YKAoNrKAas

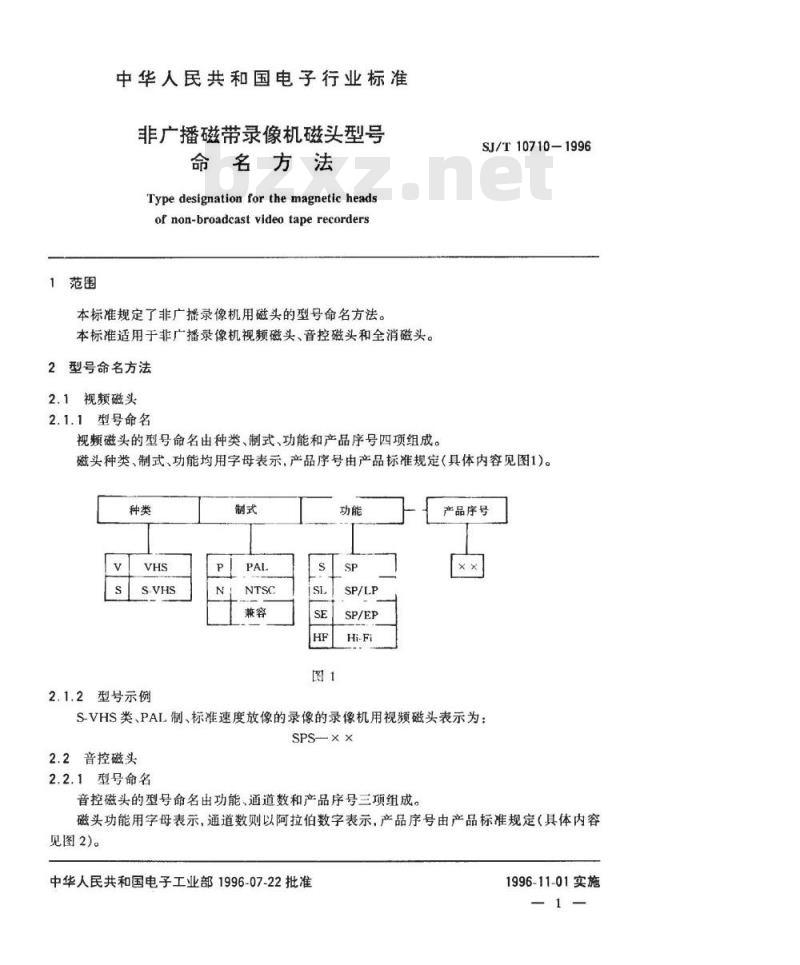

中华人民共和国电子行业标准
非广播磁带录像机磁头型号
命名方法
Typedesignation forthemagneticheadsof non-broadcastvideotaperecorders本标准规定了非广播录像机用磁头的型号命名方法。本标准适用于非广播录像机视频磁头、音控磁头和全消磁头。2型号命名方法
2.1视频磁头www.bzxz.net
2.1.1型号命名
视频磁头的型号命名由种类、制式、功能和产品序号四项组成。SJ/T10710-1996
磁头种类、制式、功能均用字母表示，产品序号由产品标准规定（具体内容见图1）。种类
2.1.2型号示例
产品序号
S-VHS类、PAL制、标准速度放像的录像的录像机用视频磁头表示为：SPS-× ×
2.2音控磁头
2.2.1型号命名
音控磁头的型号命名出功能通道数和产品序号三项组成。磁头功能用字母表示，通道数则以阿拉伯数字表示，产品序号由产品标准规定（具体内容见图2)。
中华人民共和国电子工业部1996-07-22批准YKAONrKAcas
1996-11-01实施

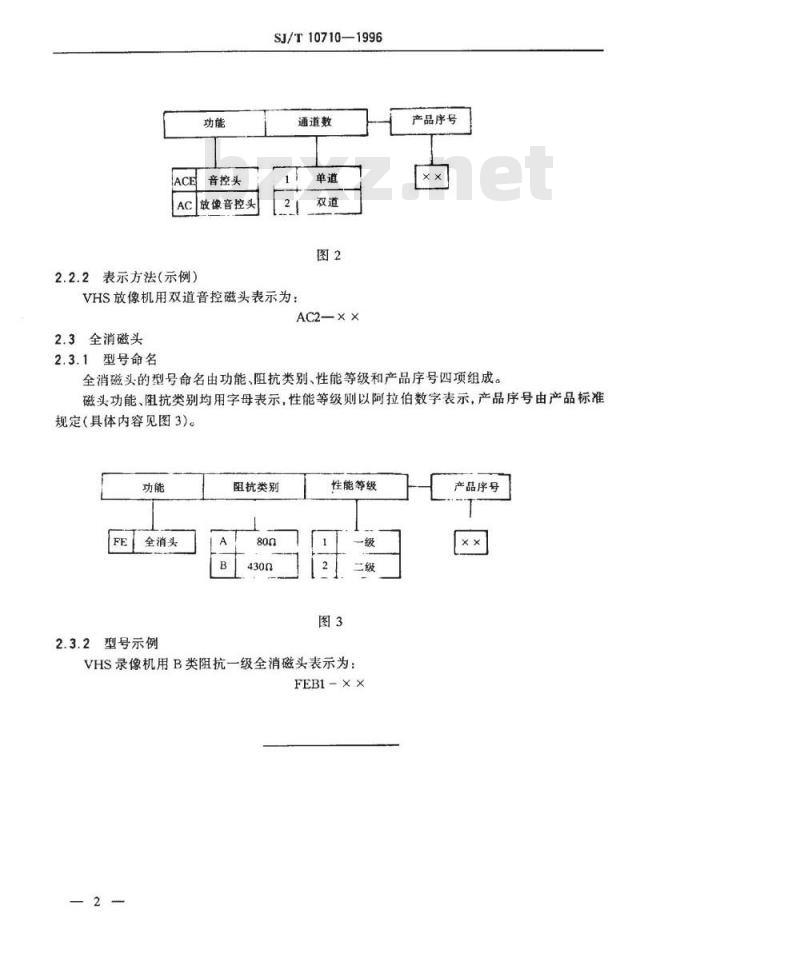

音控头
AC放像音控头
2.2.2表示方法（示例）
SJ/T10710—1996
通道数
VHS放像机用双道音控磁头表示为：单道
AC2—× ×
2.3全消磁头
2.3.1型号命名
产品序号
全消磁头的型号命名由功能、阻抗类别、性能等级和产品序号四项组成。磁头功能、阻抗类别均用字母表示，性能等级则以阿拉伯数字表示，产品序号由产品标准规定（具体内容见图3）。
全消头
2.3.2型号示例
阻抗类别
性能等级
VHS录像机用B类阻抗一级全消磁头表示为：FEB1-××
rYKAOMrKAa
产品序号
