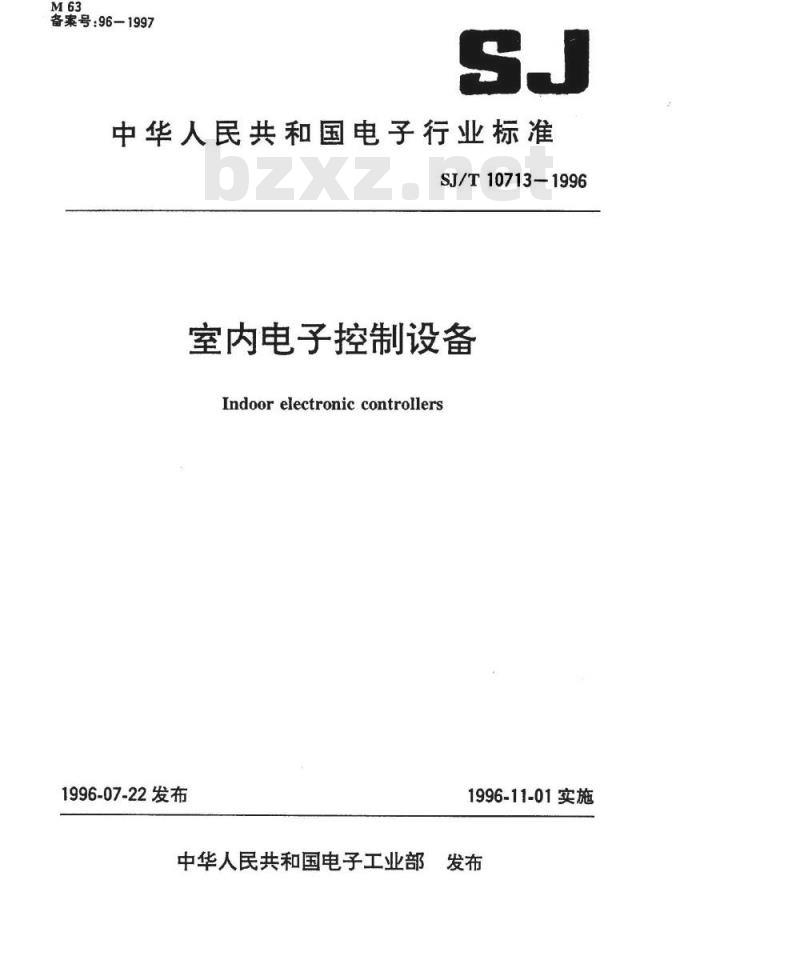

【电子行业标准(SJ)】 室内电子控制设备

备案号：96—1997
中华人民共和国电子行业标准
SJ/T10713-1996
室内电子控制设备
Indoorelectroniccontrollers
1996-07-22发布
1996-11-01实施
中华人民共和国电子工业部
TYYKAONYKAca

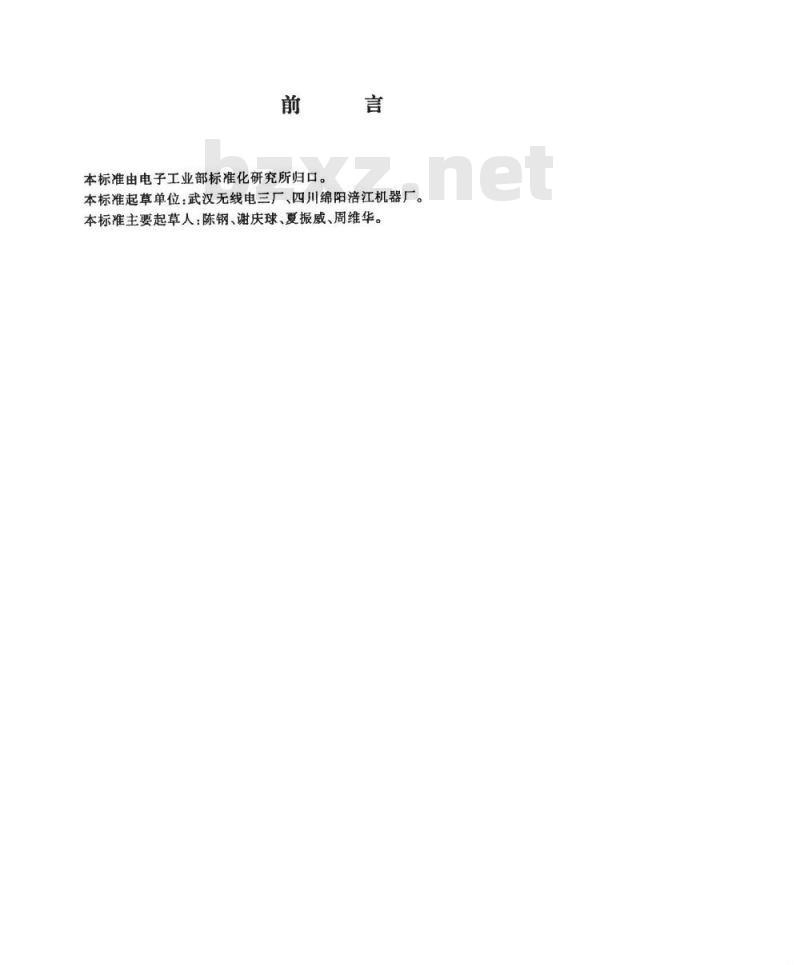

本标准由电子工业部标准化研究所归口。言
本标准起草单位：武汉无线电三厂、四川绵阳培江机器厂。本标准主要起草人：陈钢、谢庆球、夏振威、周维华。YKAoNrKAas

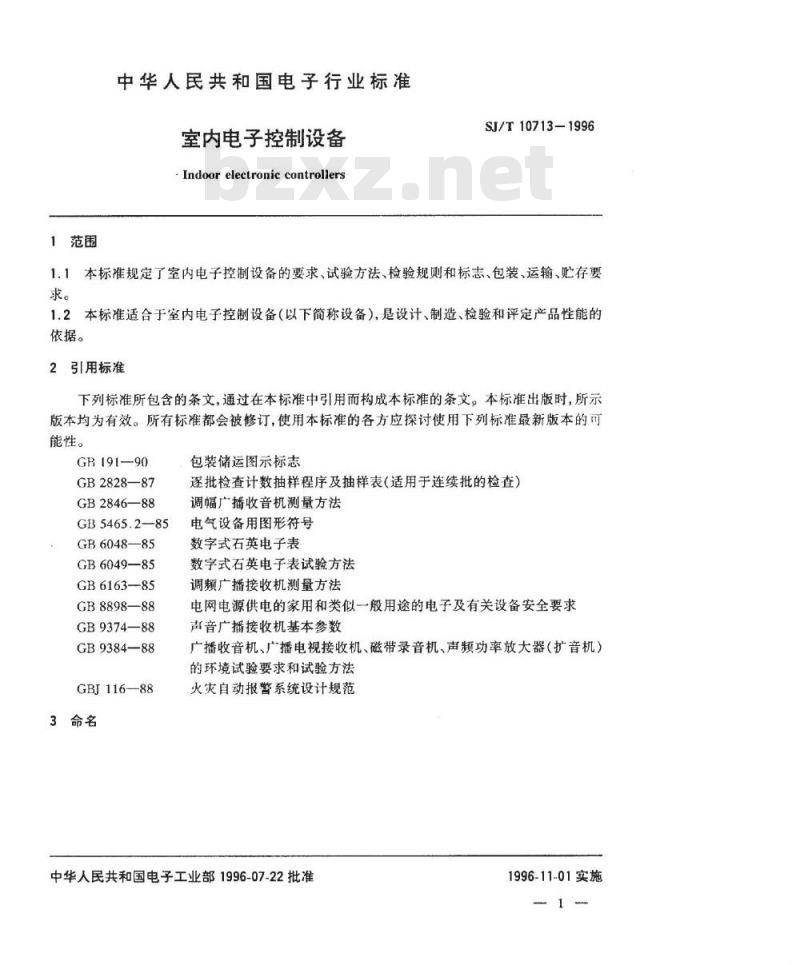

1范围
中华人民共和国电子行业标准
室内电子控制设备
Indoorelectroniccontrollers
SJ/T10713-1996
1.1本标准规定了室内电子控制设备的要求、试验方法、检验规则和标志、包装、运输、贮存要求。
1.2本标准适合于室内电子控制设备（以下简称设备），是设计、制造、检验和评定产品性能的依据。
引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GR191—90
GB2828—87
GB2846—88
GB5465.2-85
GB604885
GB 6049--85
GB6163-85
GB8898—88
GB9374—88
GB9384—88
GBJ116—88
3命名
包装储运图示标志
逐批检查计数抽样程序及抽样表（适用于连续批的检查）调幅广播收音机测量方法
电气设备用图形符号
数字式石英电子表
数字式石英电子表试验方法
调频广播接收机测量方法
电网电源供电的家用和类似一般用途的电子及有关设备安全要求声音广播接收机基本参数
广播收音机、广播电视接收机、磁带录音机、声频功率放大器（扩音机）的环境试验要求和试验方法
火灾自动报警系统设计规范
中华人民共和国电子工业部1996-07-22批准YKAONrKAcas
1996-11-01实施

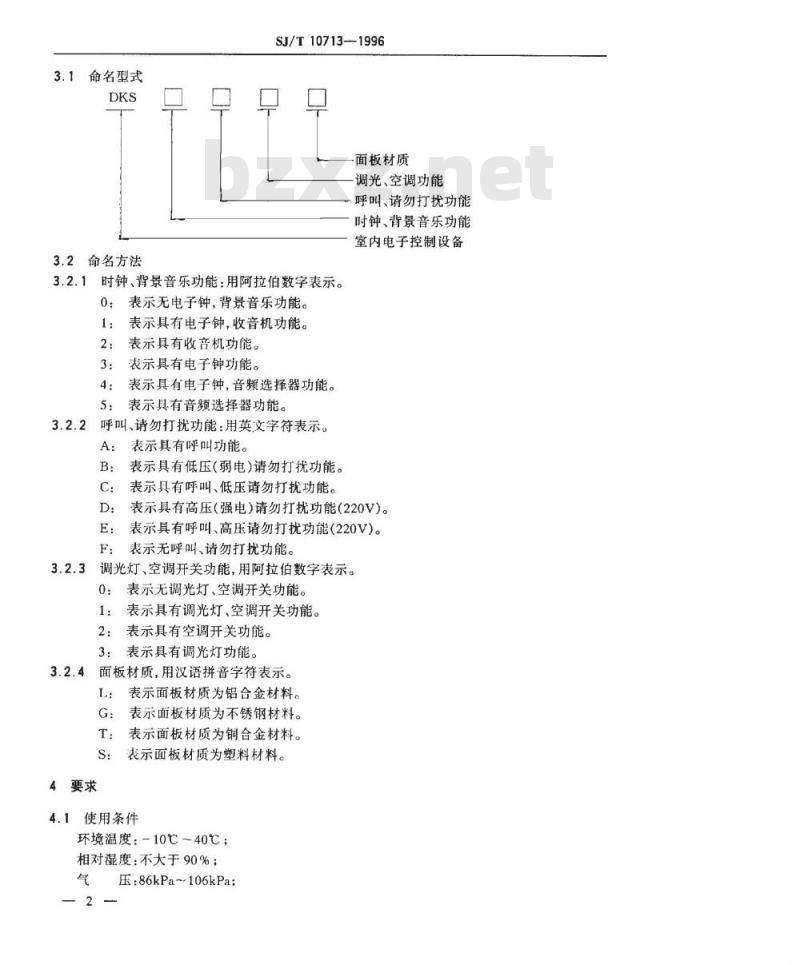

3.1命名型式
3.2命名方法
SJ/T10713-1996
面板材质
调光、空调功能
一呼叫、请勿打扰功能
时钟、背景音乐功能
室内电子控制设备
3.2.1时钟、背景音乐功能：用阿拉伯数字表示。0：表示无电子钟，背景音乐功能。表示具有电子钟，收音机功能。1：
表示具有收音机功能。
表示具有电子钟功能。
表示具有电子钟，音频选择器功能。表示具有音频选择器功能。
呼叫、请勿打扰功能：用英文字符表示。A:
表示具有呼叫功能。
表示具有低压（弱电）请勿打扰功能。C：
表示具有呼叫、低压请勿打扰功能。D:
表示具有高压（强电)请勿打扰功能(220V)。表示具有呼叫、高压请勿打扰功能（220V)。表示无呼叫、请勿打扰功能。
调光灯、空调开关功能，用阿拉伯数字表示。0：
表示无调光灯、空调开关功能。1：
表示具有调光灯、空调开关功能。表示具有空调开关功能。
3：表示具有调光灯功能。
面板材质，用汉语拼音字符表示。3.2.4
表示面板材质为铝合金材料。
表示面板材质为不锈钢材料。
表示面板材质为铜合金材料。
表示面板材质为塑料材料。
4要求
4.1使用条件
环境温度：-10℃～40℃；
相对湿度：不大于90%；
气压：86kPa-106kPa；
YYKAONrKAcas
SJ/T10713-1996

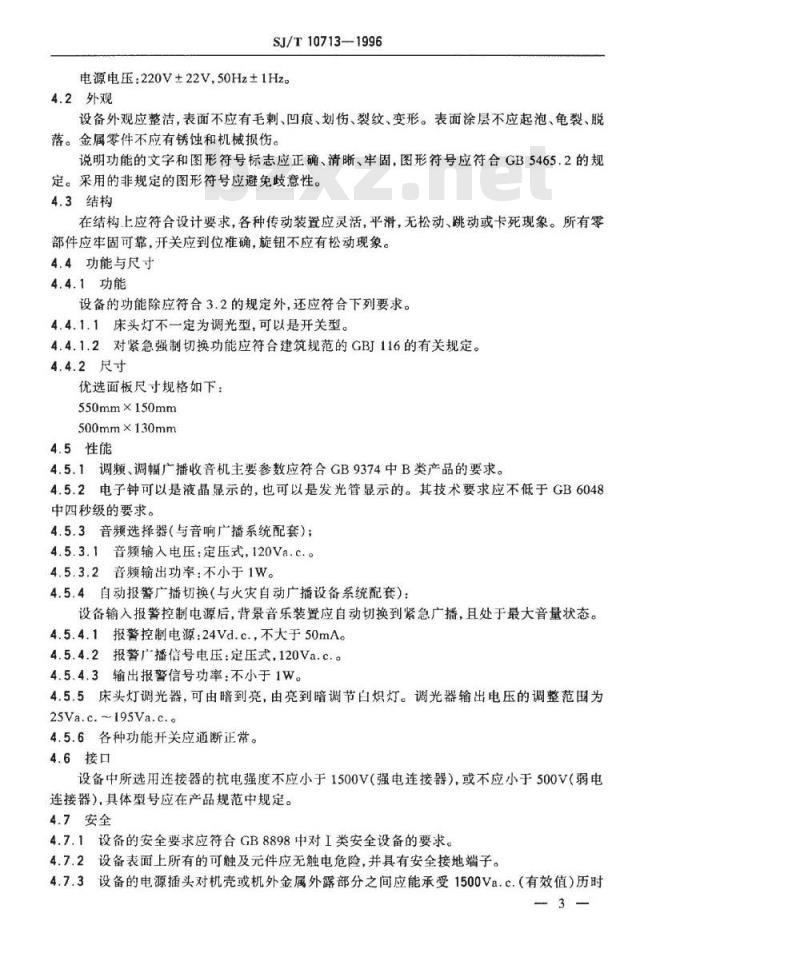

电源电压：220V±22V.50Hz±1Hz。4.2外观
设备外观应整洁，表面不应有毛刺、凹痕、划伤、裂纹、变形。表面涂层不应起泡、龟裂、脱落。金属零件不应有锈蚀和机械损伤。说明功能的文字和图形符号标志应正确、清晰、牢固，图形符号应符合GB5465.2的规定。采用的非规定的图形符号应避免歧意性。4.3结构
在结构上应符合设计要求，各种传动装置应灵活，平滑，无松动、跳动或卡死现象。所有零部件应牢固可靠，开关应到位准确，旋钮不应有松动现象。4.4功能与尺寸
4.4.1功能
设备的功能除应符合3.2的规定外，还应符合下列要求。4.4.1.1床头灯不一定为调光型，可以是开关型。4.4.1.2对紧急强制切换功能应符合建筑规范的GBJ116的有关规定。4.4.2尺寸
优选面板尺寸规格如下：
550mm×150mm
500mm×130mm
4.5性能
4.5.1调频、调幅广播收音机主要参数应符合GB9374中B类产品的要求。4.5.2电子钟可以是液晶显示的，也可以是发光管显示的。其技术要求应不低于GB6048中四秒级的要求。
4.5.3音频选择器（与音响广播系统配套）；4.5.3.1音频输入电压：定压式，120Va.c.。4.5.3.2音频输出功率：不小于1W。4.5.4自动报警广播切换（与火灾自动广播设备系统配套）：设备输入报警控制电源后，背景音乐装置应自动切换到紧急广播，且处于最大音量状态。4.5.4.1报警控制电源：24Vd.c.，不大于50mA。4.5.4.2报警广播信号电压：定压式，120Va.c.。4.5.4.3输出报警信号功率：不小于1W。4.5.5床头灯调光器，可由暗到亮，由亮到暗调节白炽灯。调光器输出电压的调整范围为25Va.c.~195Va.c.。
4.5.6各种功能开关应通断正常。4.6接口
设备中所选用连接器的抗电强度不应小于1500V（强电连接器），或不应小于500V（弱电连接器），具体型号应在产品规范中规定。4.7安全
4.7.1设备的安全要求应符合GB8898中对I类安全设备的要求。4.7.2设备表面上所有的可触及元件应无触电危险，并具有安全接地端子。4.7.3设备的电源插头对机壳或机外金属外露部分之间应能承受1500Va.c.（有效值）历时3—
YKAONrKAcas
SJ/T10713—1996
1min抗电强度试验，应无击穿或飞弧现象，抗电强度试验后测其绝缘电阻值应不小于2MQ。4.8环境适应性
设备的环境适应性要求应符合GB9384中对于广播收音机的有关规定（免除棱、角跌落要求）。
4.9可靠性
设备的可靠性指标平均无故障时间（MTBF)的下限值e，应大于1000h。5试验方法
5.1测量条件
除特殊规定外，所有试验均应在试验的标准大气条件下进行。温度：15℃~35C；
相对湿度：45%~75%；
气压：86kPa~106kPa;
电源电压：220Va.c.±5%，50Hz。5.2外观检查
用目测或手感法检查应符合4.2要求。5.3结构检查
用目测或手感法检查应符合4.3要求。5.4功能与尺寸的检查
5.4.1设备在正常大气条件下，馈给220Va：c.土5%电源电压，检查各项功能应符合4.4要求；将电源电压改变为198Va.c.和242Va.c.时检查设备的各项功能也应符合4.4要求。5.4.2用符合准确度要求的量具，检查设备面板尺寸应符合产品规范的规定。5.5性能参数
5.5.1调幅广播收音机测量方法按GB2846规定进行。5.5.2调频广播接收机测量方法按GB6163规定进行。5.5.3电子钟测量方法按GB6049规定进行。5.5.4音频选择器
设备的音频信号输入端按信道依次输入120V、1000Hz或400Hz的音频信号；输出端以扬声器作负载；将选择器置于对应信道位置，调节音量使输出最大，此时用音频电压表测量扬声器两端输出电压，按下式计算其输出功率P应符合4.5.3.2的要求。Pbzxz.net
式中：P输出电功率：
V--扬声器两端电压；
Z——扬声器阻抗。
调节音量使输出变化，输出应不出现死点；同时输入两路以上信号应无串音现象。重复上述方法依次检查其他信道。
5.5.5自动报警切换
5.5.5.1设备采用音频选择器时，在背景音乐信号和报警信号输入端分别输入120V，1000Hz或400Hz的音频信号：音频选择器只任一信道无论开启或关断状态，然后输人4
YKAONrKAcas
SJ/T10713—1996
24Va.c.切换电源电压，此时应切断音频信号，输出报警信号，并保持最大输出信号，且不受音量控制器控制。用音频电压表测量扬声器两端输出的报警信号电压，按5.5.4公式计算出报警信号输出功率P应符合4.5.4.3的要求。5.5.5.2设备采用广播收音机时，输入报警信号和切换电源电压后，也应自动输出报警信号，并保持最大输出信号，且不受音量控制器控制。用音频电压表测量扬声器两端输出的报警信号电压，按5.5.4公式计算出报警信号输出功率P应符合4.5.4.3的要求。5.5.6床头灯调光器
接入60W的白炽灯泡，接通交流220V电源，调节调光器，白炽灯应可均匀地由暗到亮或由亮到暗变化，调节过程中应无跳跃、闪烁现象，并用三用表测量调光器输出电压，应符合4.5.5要求。
5.5.7各功能开关：
各功能开关分别接入60W或100W白炽灯作负载，然后用手按动各功能开关若干次，应通断正常。呼叫按钮应连接呼叫器进行检查，请勿打扰按钮可连接“请勿打扰”显示壁板进行检查。
5.6接口检查
用目测法检查应符合4.6要求。
5.7安全
5.7.1设备的安全试验方法按GB8898的规定进行。5.7.2将受试设备上的电源开关置于接通位置，在电网电源进线与机壳及外露金属部分之间，用功率不小于500VA，50Hz的可调电源馈给试验电压。在5s～10s内，将试验电压从零或工作电压数值开始，平滑地逐渐增加到1500Va.c.，保持1min，其间观察是否出现飞弧或击穿；然后将试验电压均速下降至起始数值后切断电源。5.7.3抗电强度试验后立即以直流500V兆欧计测量其绝缘电阻，应大于2Mα2。5.8环境适应性试验
设备环境适应性按GB9384中所规定的试验要求及试验方法进行。5.9可靠性试验
5.9.1可靠性试验方案
可更换定时截尾试验α=0.1，β=0.1,Dm=3试验时间t=168h，试验数量N=55台，充许失效=5。
5.9.2试验方法
5.9.2.1将抽样样本置于本标准5.1测量条件下，按5.2~5.5检验方法进行外观、结构及功能检查，正常后关断样本电源。常温检验所发现的故障机，可用同批抽样备份机替换。5.9.2.2经常温检验合格后的样本，放入温度为40℃±2℃，相对湿度为不大于90%试验箱体内，接上电源工作（不加负载）。5.9.2.3受试样本在试验期间每间隔4h应模拟使用检查一次。5.9.3失效判据
样本单位不符合本标准4.2～4.5中任一项要求即为失效。失效数以样本单位数计算，常温或高温替换样本单位数均计入失效数。6检验规则
YYKANrKAcas
SJ/T10713—1996
产品检验分为定型检验、交收检验和例行检验。定型检验应在上级主管部门认可的试验室中进行，交收检验和例行检验由制造厂质量检验部门负责进行。
6.1定型检验
设备设计定型和生产定型时均应进行定型检验，定型检验按例行检验要求进行。6.2交收检验
交收检验采用百分之百检验或抽样检验由制造厂产品规范确定。6.2.1百分之百检验
每台设备应符合4.2～4.7的规定（可免测绝缘电阻），若发现不合格的产品应返修后重新提交验收。
6.2.2抽样检验
按GB2828一般检查水平Ⅱ，一次正常抽样检查方案进行。合格质量水平（AQL)为6.5。检查项目按4.2~4.7要求进行，若违反4.7的要求则该批产品不合格，需查明原因返工后再进行检验；其余项目抽检若不合格可进行修复，然后按抽样样本中不合格的项目进行100%的复检，如仍不合格，则停止生产，待查明原因，再进行检验。6.3例行检验
6.3.1连续批生产的设备每年都应进行一次例行检验，在改变设计、关键工艺、主要元件及材料时，也必须进行例行检验。
6.3.2例行检验的样本应在交收检验合格的产品中随机抽取，进行环境试验的样本其数量不得少于2台，进行可靠性试验的样本数量按5.9要求执行。6.3.3例行检验按本标准的全部要求进行。6.3.4在例行检验过程中，抽样产品中如有一项不符合本标准要求时，则应抽加倍数量的样本，重新进行例行检验。
6.3.5经过例行检验中环境试验的样品不得作为正品出厂。7、标志、包装、运输、贮存
7.1标志
7.1.1产品上应有制造厂名称、商标和型号7.1.2产品包装箱上应有下列标志：a.
制造厂的名称、厂址；
b.产品的名称、商标和型号；
生产日期：年、月、日（或编号或生产批号)；c.
质量（含包装）：kg；
包装箱尺寸：1mm×bmm×hmm；
防潮、向上、小心轻放、堆码层数等储运标志和字样，其标志应符合GB191的有关规f.
7.2包装
7.2.1产品应有牢固的包装，并有防震、防潮措施。7.2.2经交收检验合格的产品连同合格证、使用说明书、附件等按产品规范的规定进行包装。7.3运输
YKAONrKAcas
SJ/T10713-—1996
包装完好的产品可用正常的陆、水、空交通工具运输。运输过程中应避免雨、雪淋袭或烈日暴酒。
7.4贮存
包装完好的产品应贮存在温度为10℃～40℃、相对湿度不大于80%、周围没有酸性或其它有害气体的库房中。贮存期不超过一年，否则，出厂前应再次进行交收检验，合格后方可出厂。
