【电子行业标准(SJ)】 彩色显像管用屏玻璃光透射比(τ５４６)的测试方法

中华人民共和国国家标准
彩色显像管屏玻璃光透射比
（t546）的测定方法
Method of measurement for light transmissivity(t546)of color pictrure tube glass panelGB9474.3—88
降为SJ/T10938-96
本标准规定了玻璃光透射比（t546）的测试方法，适用于彩色显像管屏玻璃。1方法原理
光垂直入射于透明物体时，透射光和入射光的光通量之比即为该物体的光透射比，测定在分光光度计上进行。彩色显像管屏玻璃规定使用波长为546nm的入射光，试样厚度规定为10.16nm。2仪器设备
2.1研磨机
2.2抛光机
2.3千分尺
2.4分光光度计
3试样制备
从屏的中央部位切割出尺寸为30mm×40mm作为试样，试样上不应有结石、气泡和条纹等缺陷，进行退火处理。研磨、抛光，要求试样两表面平行，各处厚度相差不超过0.02mm。表面应平整、光滑、透明，清洗干净，用于分尺测最厚度。4测试步骤
将试样垂直放置于分光光度计光路中，在波长546nm处测量试样对于空气的光透射比，%。5计算结果
按照下式计算在规定厚度（10.16mm）的光透射比。t, =+8c(1-r)* × 100%-
式中：%—规定厚度（10.16mm）试样光透射比，%一实际厚度测定的光透射比，%；.-实际测量的厚度，mm，
（n1)2
r—表面反射系数【r下载标准就来标准下载网
n-试样折射率。
6测试报告
(n+1)2
中华人民共和国电子工业部1988-04-29批准TTKNTKAa
1988-12-01实施

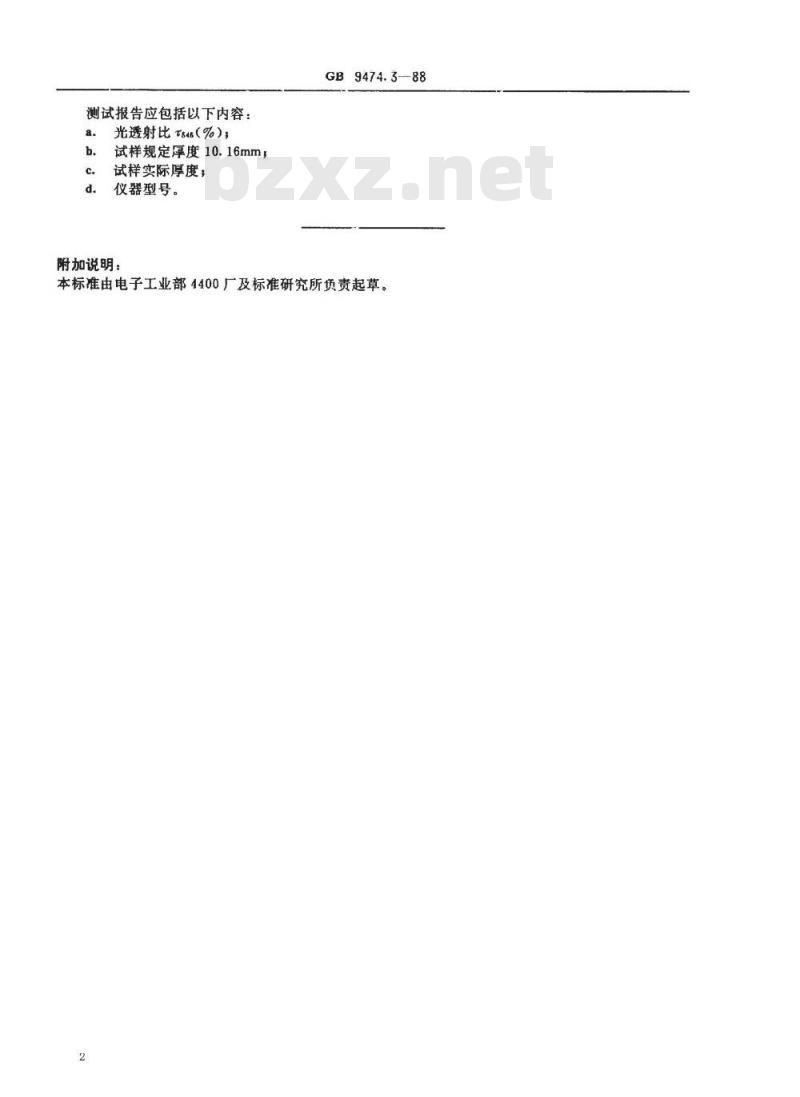

测试报告应包括以下内容：
光透射比T846（%）；
试样规定厚度10.16mm，
试样实际厚度：
仪器型号。
附加说明：
GB9474.3-88
本标准由电子工业部4400厂及标准研究所负责起草。2
YYKAONYKAa
