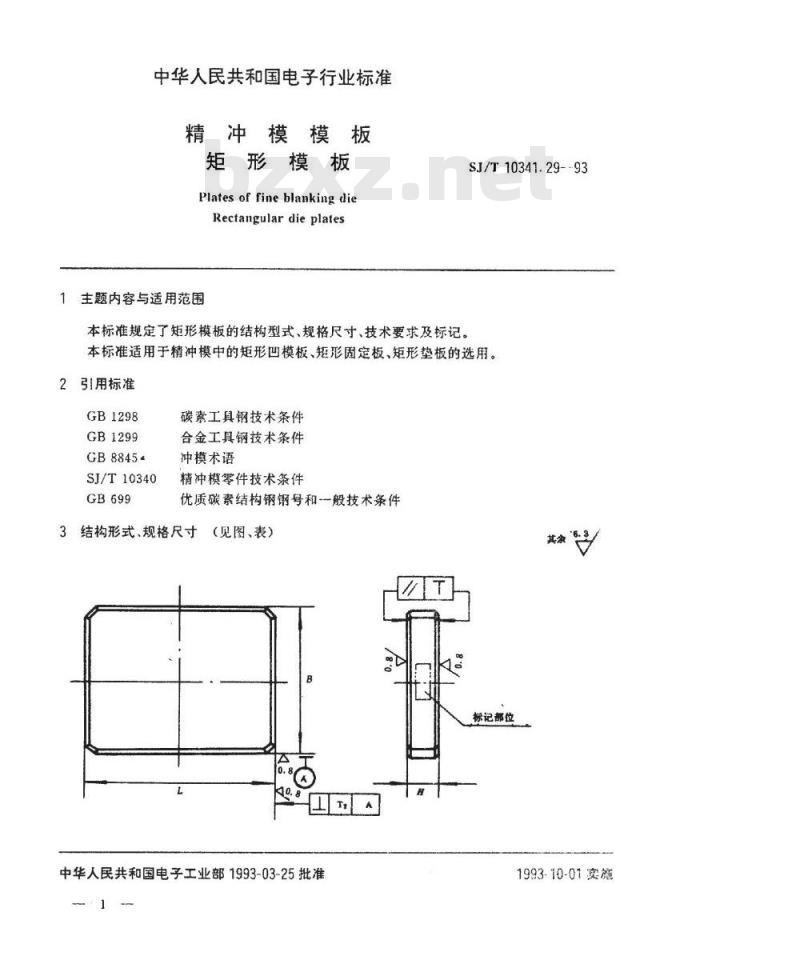

中华人民共和国电子行业标准
精冲模模板
矩形模板
Platesoffineblankingdie
Rectangulardieplates
主题内容与适用范围
本标准规定了矩形模板的结构型式、规格尺寸、技术要求及标记。SJ/T10341.29--93
本标准适用于精冲模中的矩形凹模板、矩形固定板、矩形垫板的选用。2引用标准
GB1298
GB1299
GB8845*
SJ/T10340
碳素工具钢技术条件
合金工具钢技术条件
冲模术语
精冲模零件技术条件
优质碳素结构钢钢号和-一般技术条件3结构形式、规格尺寸
（见图、表）
中华人民共和国电子工业部1993-03-25批准标记部位
1993-10-01实施

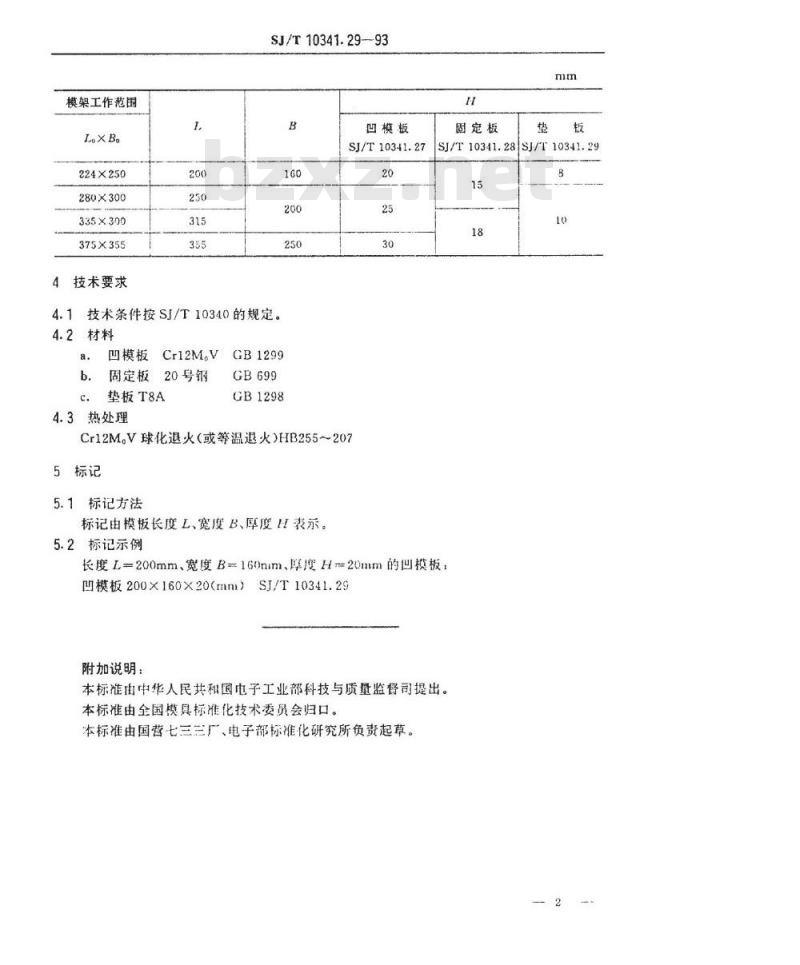

模架工作范围
Lx B。
224×250
280×300
335×300
375×355
技术要求
SJ/T10341.29—93
技术条件按SJ/T10340的规定。
4.2材料
凹模板
周定板20号钢
垫板T8A
4.3热处理
GB1299
GB1298
凹模板此内容来自标准下载网
SJ/T10341.27
Cr12M。V球化退火（或等温退火）HB255～2075标记
5.1标记方法
标记由模板长度L、宽度B、厚度H表示。5.2标记示例
固定板
SJ/T10341.28SJ/T10341.29
长度L=200mm、宽度B=160nm、厚H*20mm的凹模板：凹模板200×160X20(mn）SJ/T10341.29附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。8
