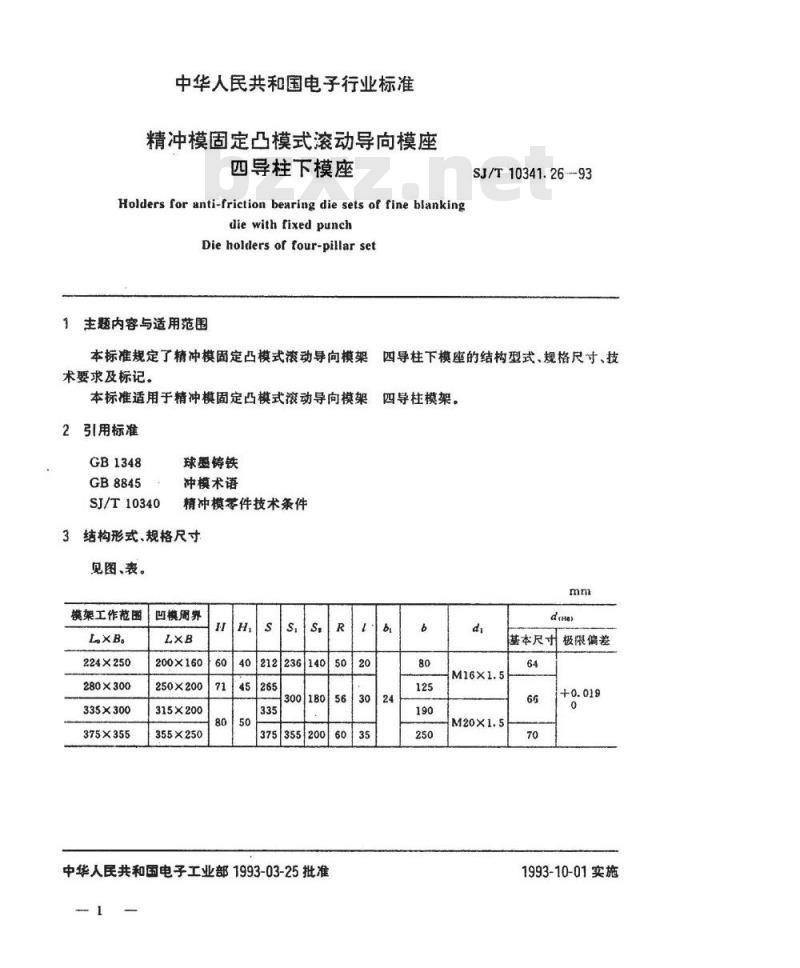

中华人民共和国电子行业标准
精冲模固定凸模式滚动导向模座四导柱下模座
Holders for anti-friction bearing die sets of fine blankingdie with fixed punchbzxZ.net
Die holders of four-pillar set1主题内容与适用范围
SJ/T10341.2693
本标准规定了精冲模固定凸模式滚动导向模架四导柱下模座的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模固定凸模式滚动导向模架2引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件
结构形式、规格尺寸
见图、表。
模架工作花围
Lox B。
224×250
280×300
335×300
375×355
凹模周界
200×160
250×200
315×200
355×250
212236140
300180
375355200
中华人民共和国电子工业部1993-03-25批准56
四导柱模架。
基本尺寸
极限偏差
1993-10-01实施

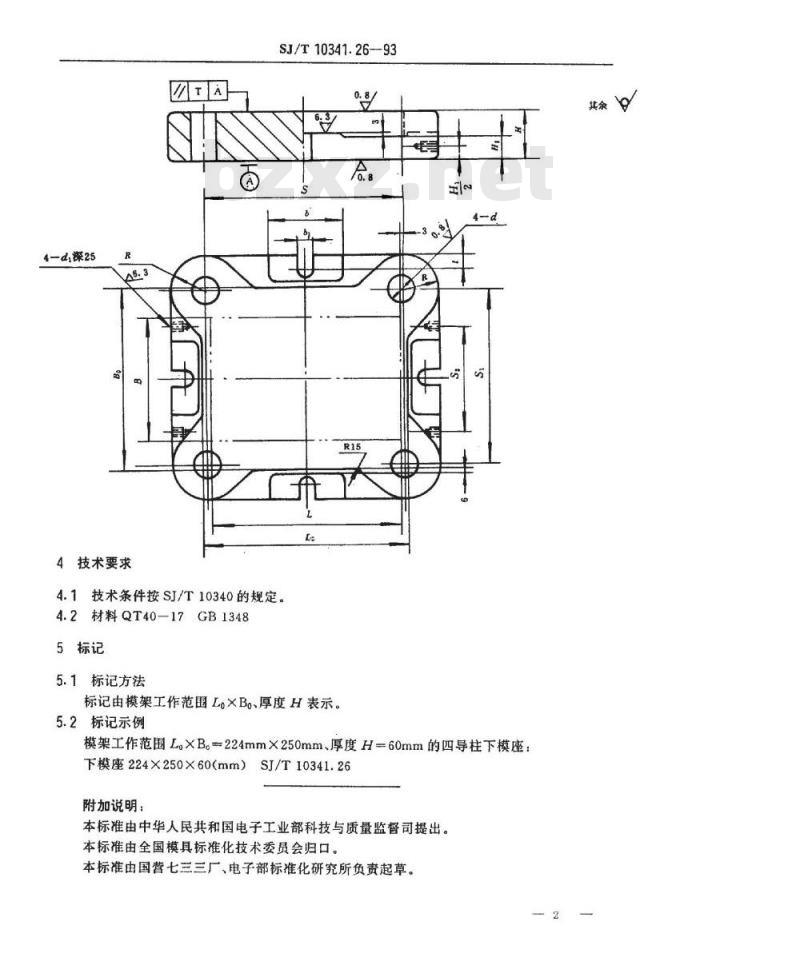

4-d深25
4技术要求
SJ/T10341.26—-93
技术条件按SJ/T10340的规定。
材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围L×Bo、厚度H表示5.2标记示例
模架工作范围L×B。=224mm×250mm、厚度H=60mm的四导柱下模座：下模座224×250×60（mm）SJ/T10341.26附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。其余
