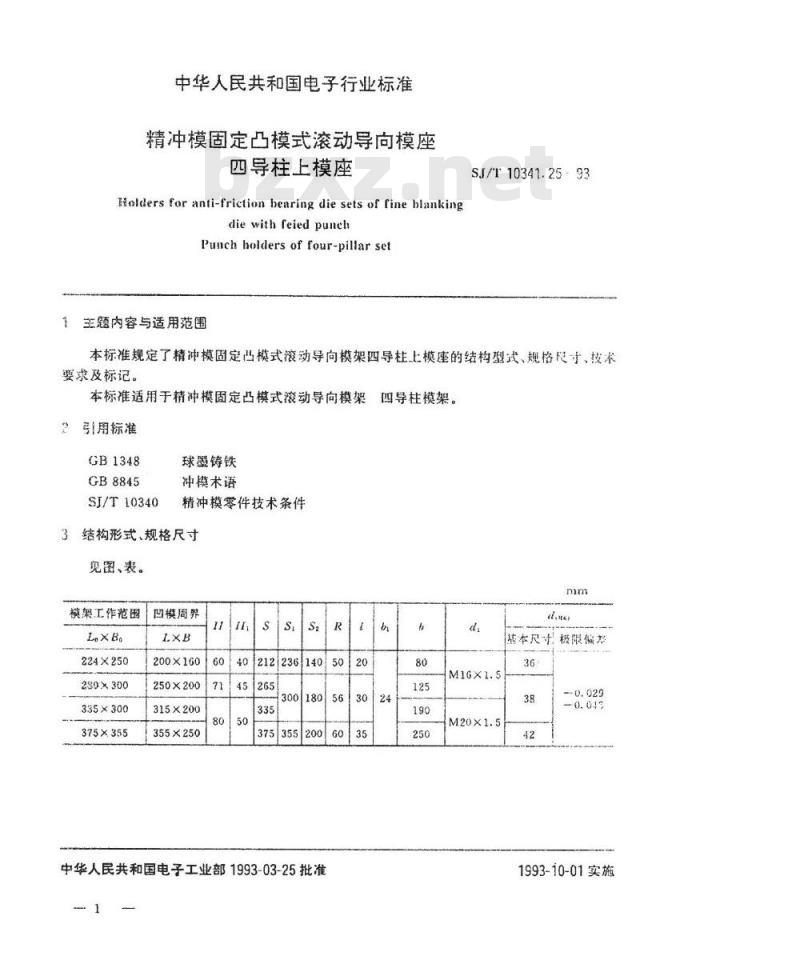

中华人民共和国电子行业标准
精冲模固定凸模式滚动导向模座四导柱上模座
Holders foranti-friction hearing diesets of fineblankingdie with feied punch
Punch holders of four-pillar set1主题内容与适用范围
SJ/T10341.25-93
本标准规定了精冲模固定凸模式滚动导向模架四导柱上模座的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模固定凸模式滚动导向模架四导柱模架。
2引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸
规图、表。
模架工作范围
Le× Bo
224X250
280×300
335×300
375×355
凹模周界
200×160免费标准bzxz.net
250×200
315×200
355×250
212236140
375355200
中华人民共和国电子工业部1993-03-25批准R
基本尺土极限偏
1993-10-01实施

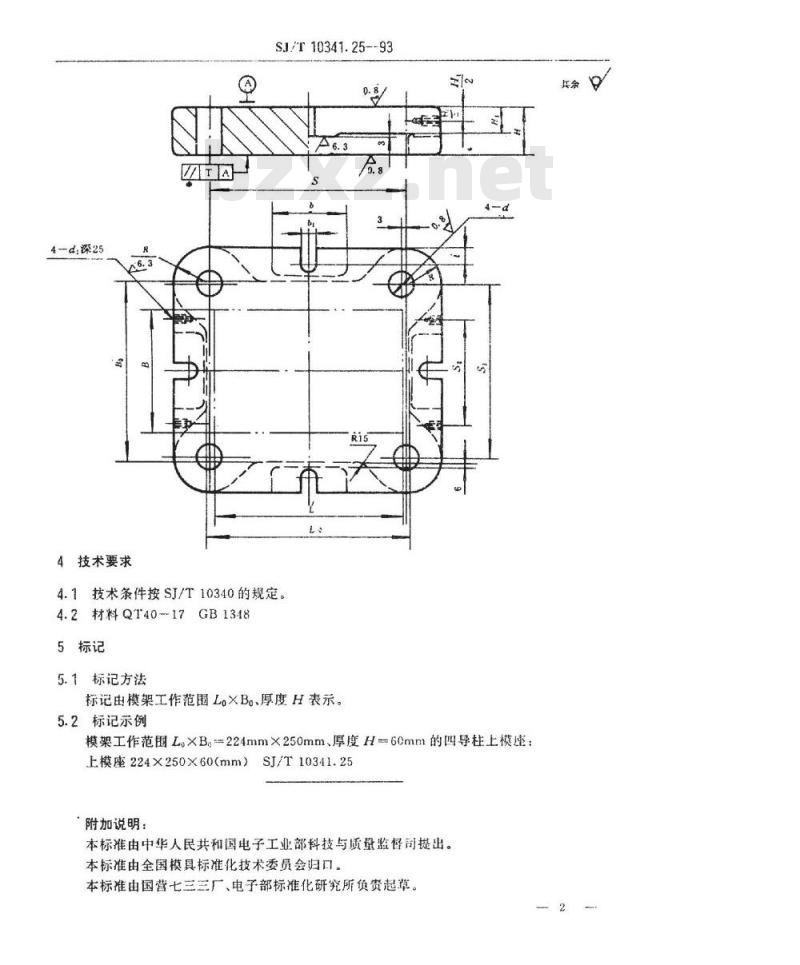

4技术要求
SJ/T 10341.25--93
4.1技术条件按SJ/T10340的规定。4.2材料QT4017GB1348
5标记
5.1标记方法
标记由模架工作范围LoXBo、厚度H表示。5.2标记示例
模架工作范围L×B=224mm×250mm、厚度H=60mm的四导柱上模座上模座224×250X60（mm）SJ/T10341.25附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负贵起草。兵条
