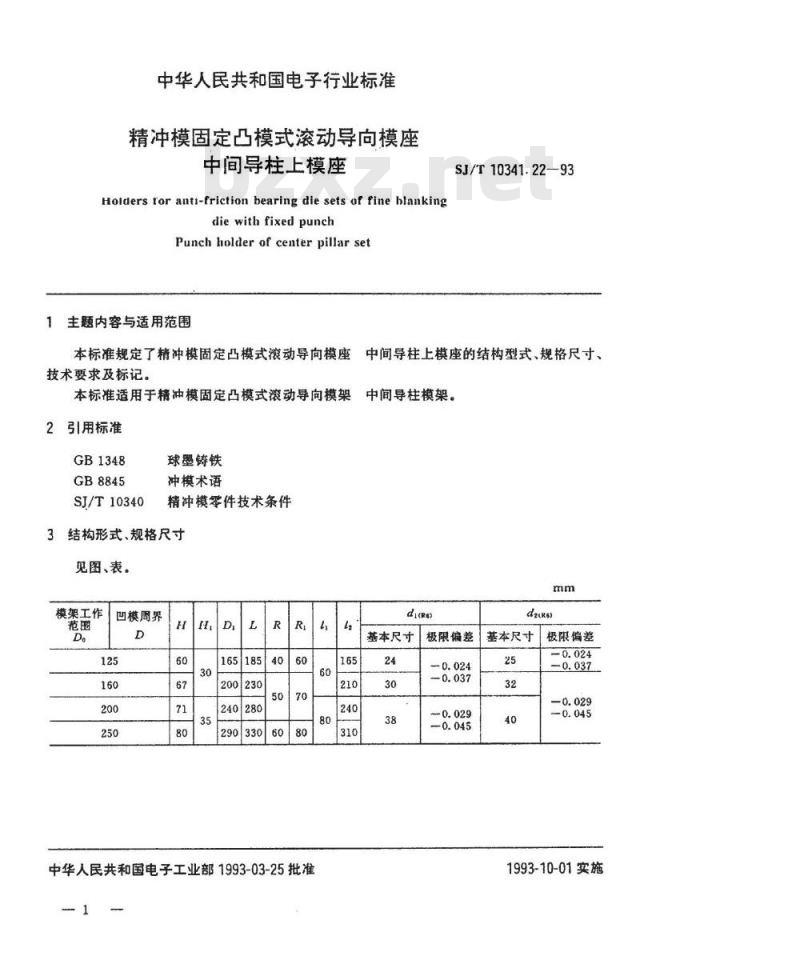

中华人民共和国电子行业标准
精冲模固定凸模式滚动导向模座中间导柱上模座
Holders ror antt-friction bearing die sets of fine blankingdie with fixed punch
Punch holder of center pillar set1主题内容与适用范围
本标准规定了精冲模固定凸模式滚动导向模座技术要求及标记。
本标准适用于精冲模固定凸模式滚动导向模架2引用标准
GB1348Www.bzxZ.net
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸
见图、表。
模架工作
凹模周界
240280
290330
中华人民共和国电子工业部1993-03-25批准60
SJ/T10341.2293

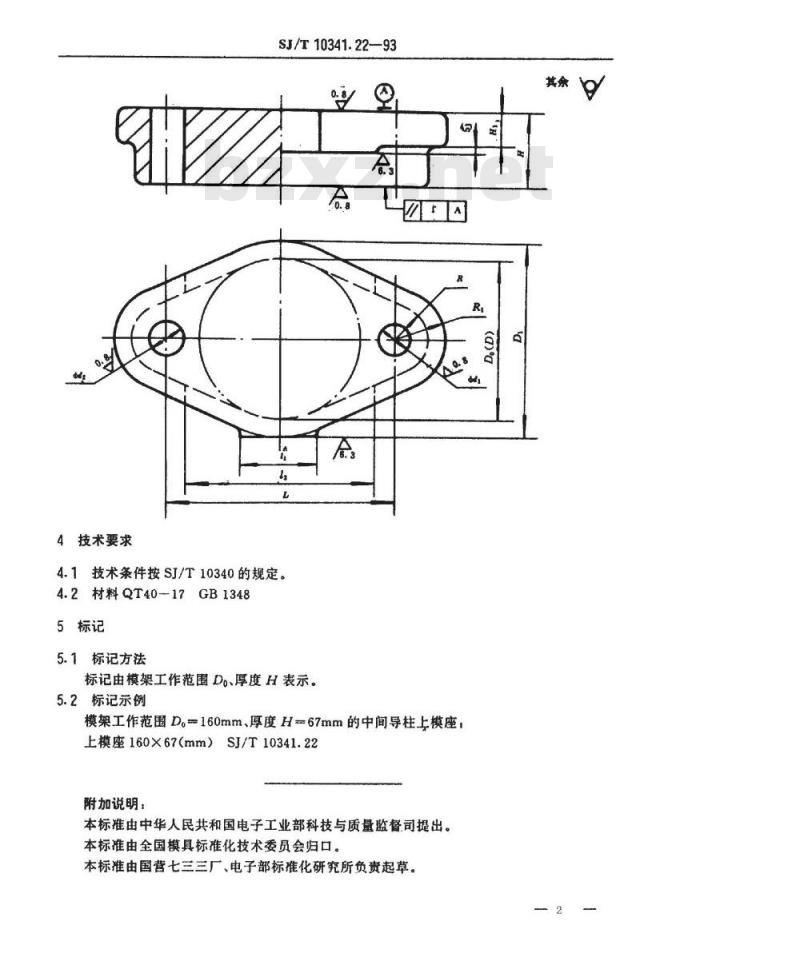

中间导柱上模座的结构型式、规格尺寸、中间导柱模架。
基本尺寸
极限偏差
de(Re)
基本尺寸
极限偏差
1993-10-01实施
4技术要求
SJ/T10341.22—-93
4.1技术条件按SJ/T10340的规定。4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围Do、厚度H表示。5.2标记示例
模架工作范围D=160mm、厚度H67mm的中间导柱上模座，上模座160×67（mm）SJ/T10341.22附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负贵起草。R
