SJ/T 10341.41-1993 精冲模滚动导向装置台阶导套 SJ/T10341.41-1993

标准内容

部分标准内容：

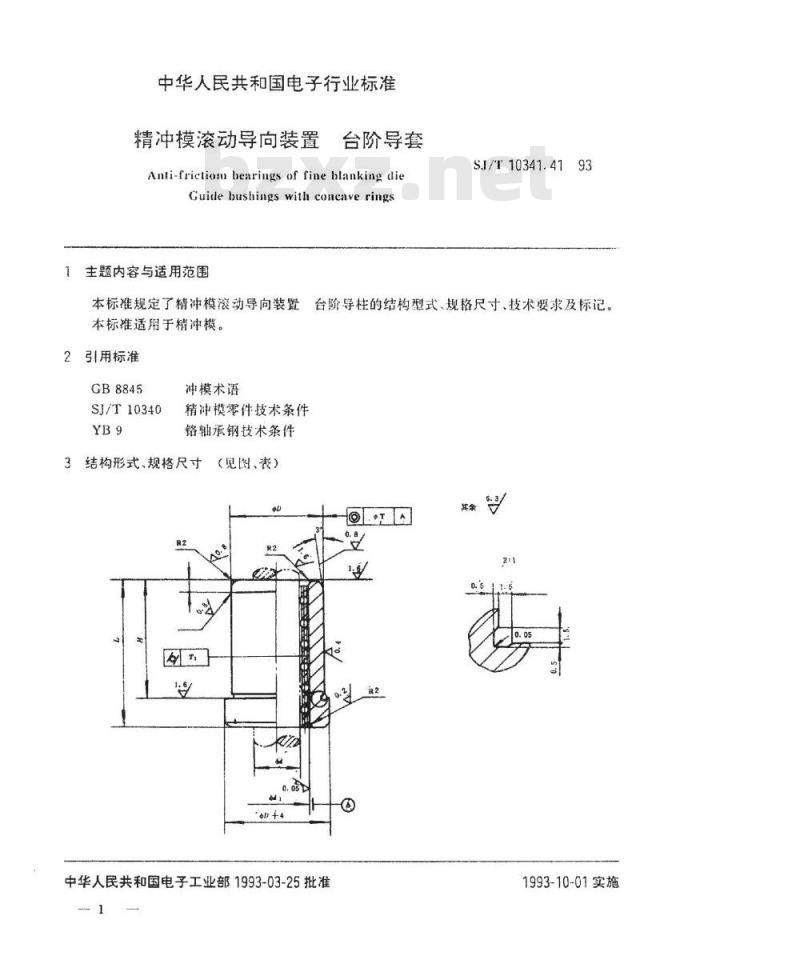

中华人民共和国电子行业标准
精冲模滚动导向装置
台阶导套
Anti-frictioan bearings of fine blanking dieGuide hushings with concave rings主题内容与适用范围
S.J/T 10341.4193
本标准规定了精冲模滚动导向装置台阶导桂的结构型式、规格尺寸、技术要求及标记。本标准适用于精冲模。
引用标准
GB8845
SJ/T10340
冲模术语
精冲模零件技术条件
铬轴承钢技术条件
3结构形式、规格尺寸
（见图、表）
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

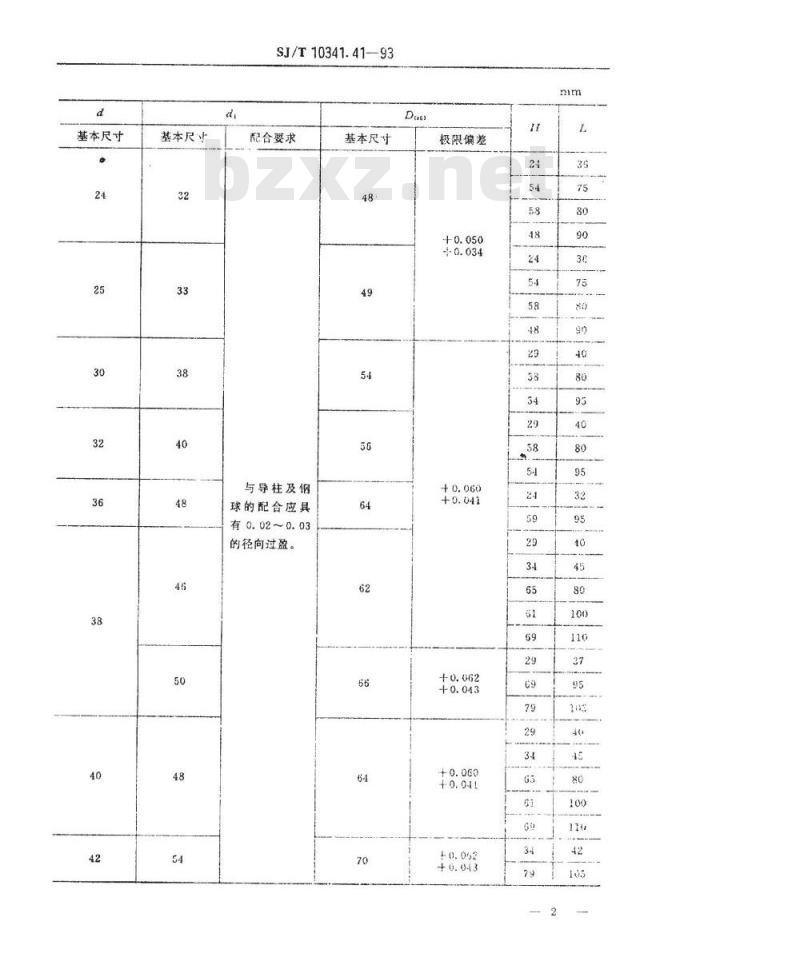

基本尺寸
基本尺寸
SJ/T10341.41-93
配合要求bZxz.net
与导柱及钢
球的配合应具
有0.02~0.03
的径向过盈。
基本尺寸
极限偏差

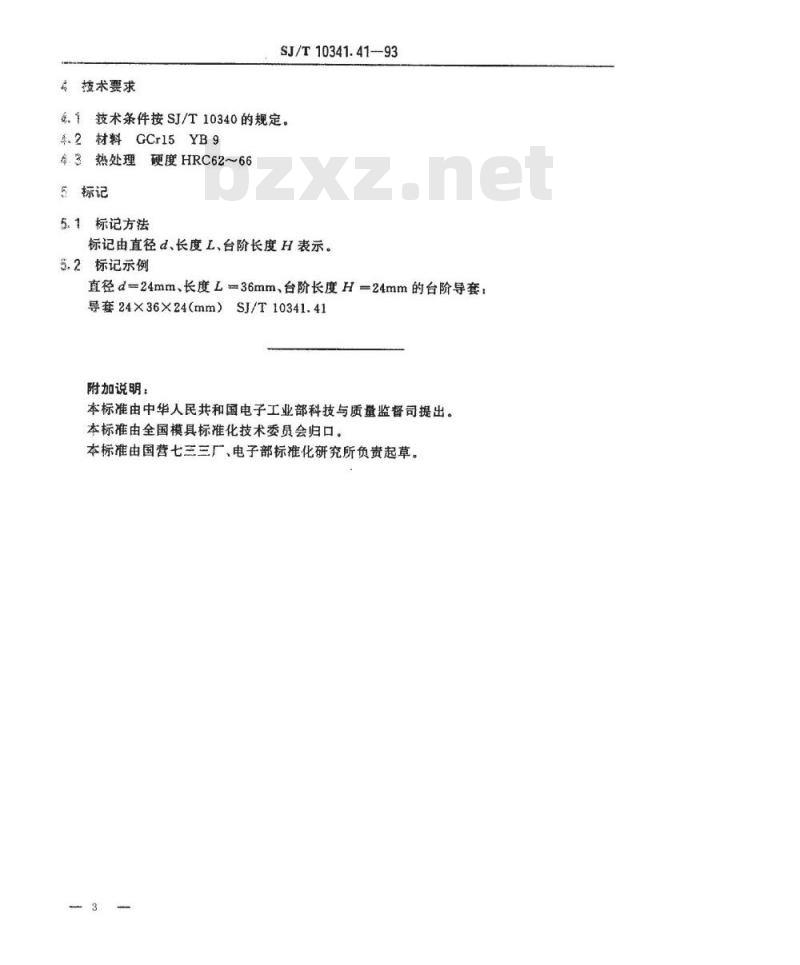

技术要求
SJ/T10341.41-93
。1技术条件按SJ/T10340的规定。2材料GCr15YB9
3热处理硬度HRC62～66
5标记
5.1标记方法
标记由直径d、长度L、台阶长度H表示。5.2标记示例
直径d=24mm、长度L=36mm、台阶长度H=24mm的台阶导套：导套24×36×24（mm）
附加说明：
SJ/T10341.41
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标由国营七三三厂、电子部标准化研究所负责起草。3
