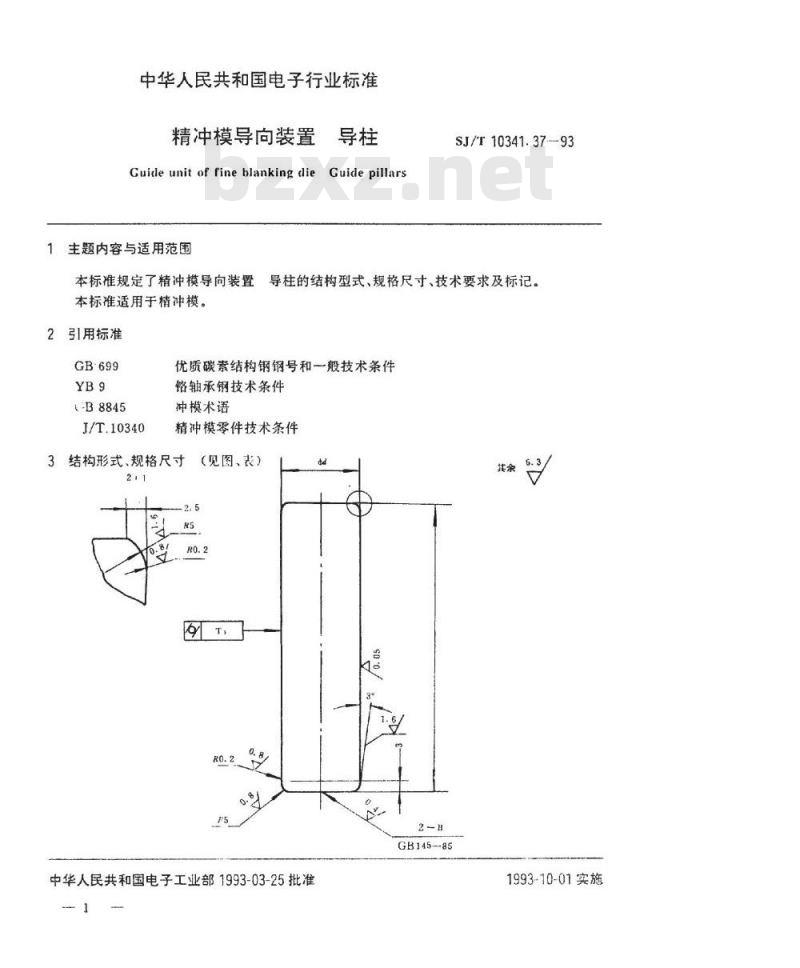

中华人民共和国电子行业标准
精冲模导向装置
Guideunitof fineblankingdieGuidepillars主题内容与适用范围
SJ/T10341.37-93
本标准规定了精冲模导向装置导柱的结构型式、规格尺寸、技术要求及标记。本标准适用于精冲模。
2引用标准
GB-699
(-B8845
J/T10340
优质碳素结构钢钢号和一般技术条件铬轴承钢技术条件
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸
（见图、表）
中华人民共和国电子工业部1993-03-25批准2-8
GB145--85
1993-10-01实施

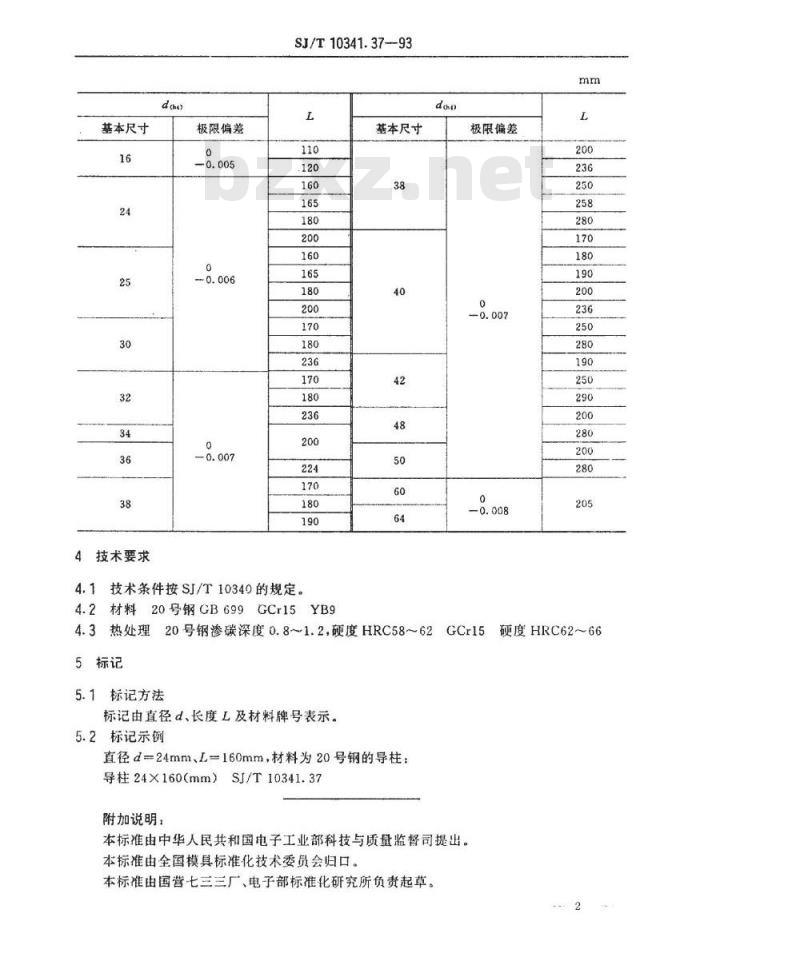

基本尺寸
4技术要求
极限偏差
SJ/T10341.37--93
基本尺寸
4.1技术条件按SJ/T10340的规定。4.2材料20号钢GB699GCr15YB9
极限偏差
4.3热处理20号钢渗碳深度0.8~1.2.硬度HRC58~62GCr15硬度HRC62~66
5标记bzxz.net
5.1标记方法
标记由直径d、长度L及材料牌号表示。5.2标记示例
直径d=24mm、L=160mm，材料为20号钢的导柱：导柱24×160（mm）SJ/T10341.37附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。
