【电子行业标准(SJ)】 精冲模模板 圆形固定板

中华人民共和国电子行业标准

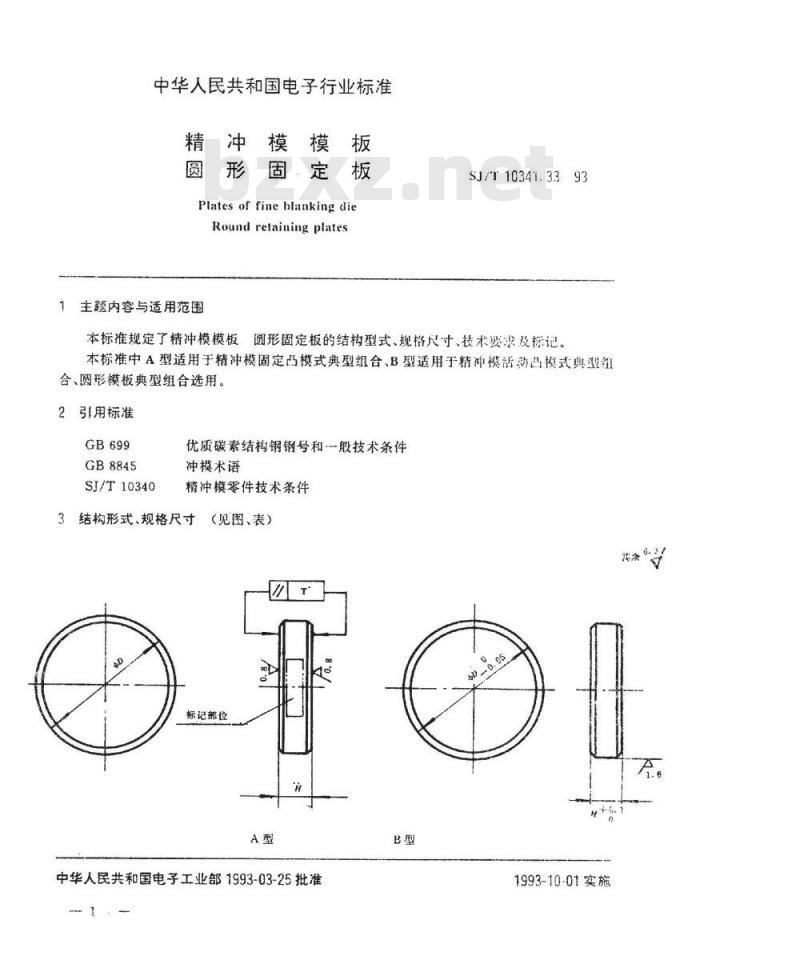

精冲模模板
圆形固定板
Plates of fineblanking die
Round retaining plates
1主题内容与适用范围
SJ/T10341.3393
本标准规定了精冲模模板圆形固定板的结构型式、规格尺寸、技术求及标记。本标准中A型适用于精冲模固定凸模式典型组合、B型适用于精冲模活动凸模式典型维合、圆形模板典型组合选用。
2引用标准
GB8845
SJ/T10340
优质碳素结构钢钢号和一般技术条件冲模术语
精冲模零件技术条件
结构形式、规格尺寸
（见图、表）
标记部位
中华人民共和国电子工业部1993-03-25批准B型
1993-10-01实施
模架工作范局
100X100
125×125
150×160
200X200
250×250

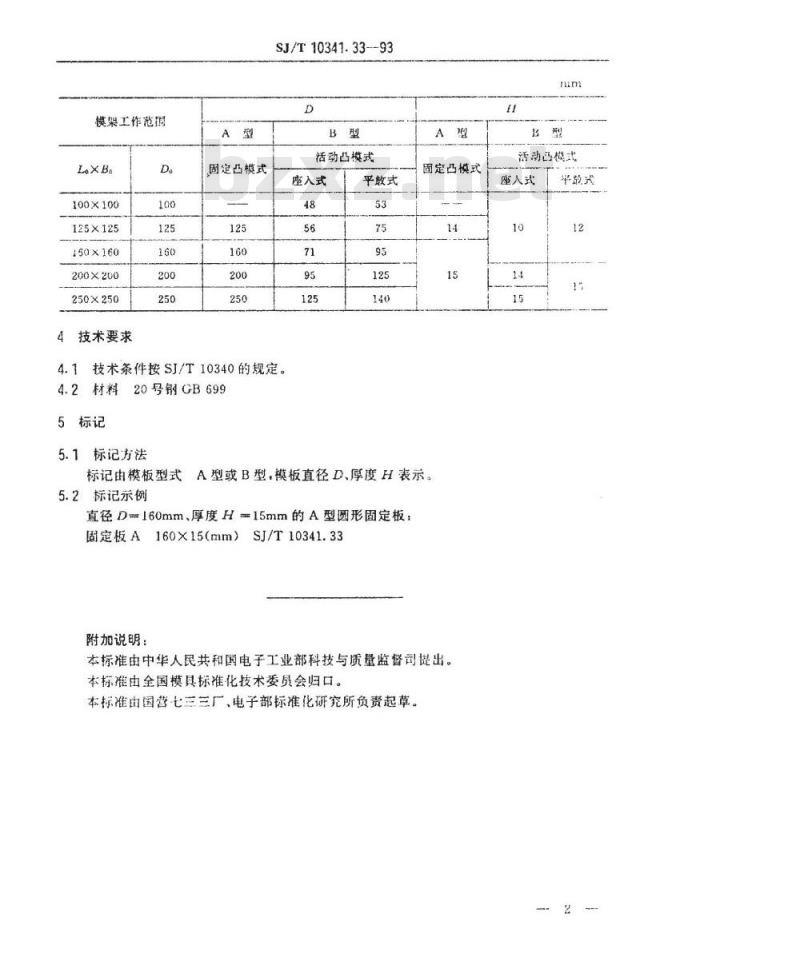

技术要求
固定凸模式
SJ/T10341.33--93
活动凸模式
座入式
4.1技术条件按SJ/T10340的规定。4.2材料20号钢GB699
5标记
5.1标记方法
平效式
固定凸模式免费标准下载网bzxz
标记由模板型式A型或B型，模板直径D、厚度H表示。5.2标记示例
直径D=160mm厚度H=15mm的A型圆形固定板：固定板A160×15（mm）SJ/T10341.33附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂，电子部标准化研究所负责起草。H
活动西楼式
座入式
华放炎
