【电子行业标准(SJ)】 精冲模模板 圆形垫板

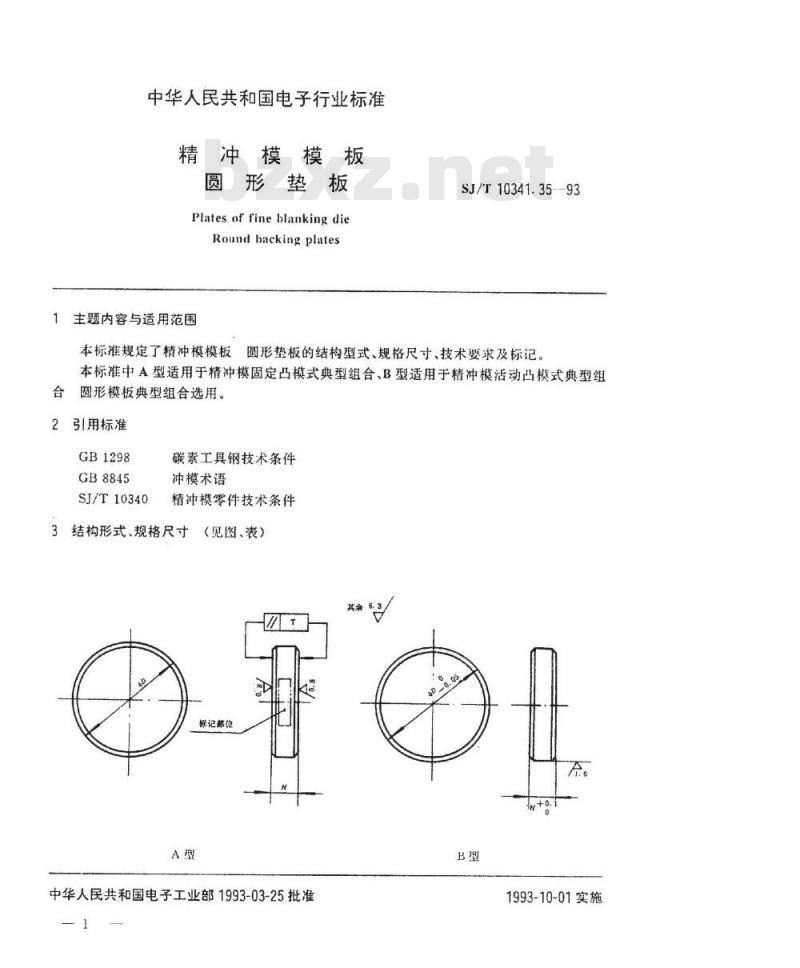

中华人民共和国电子行业标准
精冲模模板
圆形垫板
Plates of fineblanking die
Round backing plates
主题内容与适用范围
SJ/T10341.35-93
本标准规定了精冲模模板、圆形垫板的结构型式、规格尺寸、技术要求及标记。本标准中A型适用于精冲模固定凸模式典型组合、B型适用于精冲模活动凸模式典型组合圆形模板典型组合选用。
引用标准
GB1298
GB8845下载标准就来标准下载网
SJ/T10340
碳素工具钢技术条件
冲模术语
精冲模零件技术条件
结构形式、规格尺寸
（见图、表）
标记部位
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

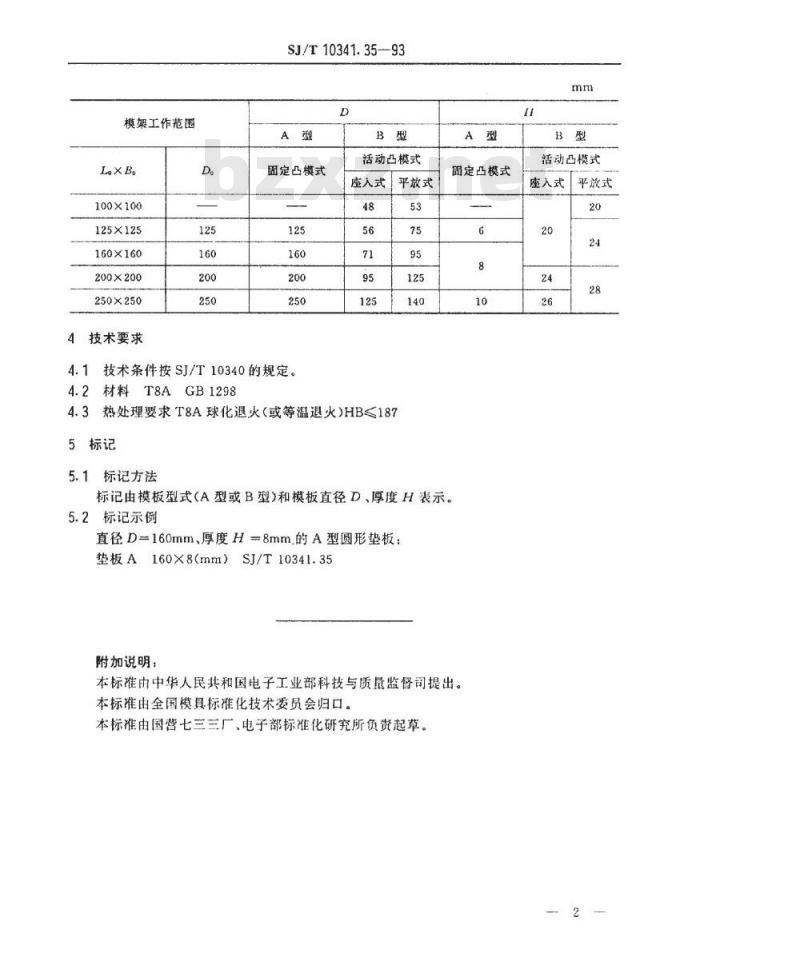

模架工作范围
100×100
125×125
160×160
200×200
250×250
4技术要求
SJ/T10341.35-93
固定凸模式
技术条件按SJ/T10340的规定。
4.2材料T8AGB1298
活动凸模式
座入式
平放式
4.3热处理要求T8A球化退火（或等温退火)HB<1875标记
5.1标记方法
定凸模式
标记由模板型式（A型或B型）和模板直径D、厚度H表示。5.2标记示例
直径D=160mm、厚度H=8mm的A型圆形垫板：垫板A160×8（mm）SJ/T10341.35附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负起草。n
活动凸模式
座入式
平放式
