【电子行业标准(SJ)】 精冲模滑动导向装置 导套

中华人民共和国电子行业标准
精冲模滑动导向装置
Sliding guides of fine blanking dieGuidebushings
主题内容与适用范围
SJ/T10341.38—93
本标准规定了精冲模滑动导向装置导套的结构型式、规格尺寸、技术要求及标记。本标准适用于精冲模。www.bzxz.net
2引用标准
GB8845
SJ/T10340
优质碳素结构钢钢号和一般技术条件冲模术语
精冲模零件技术条件

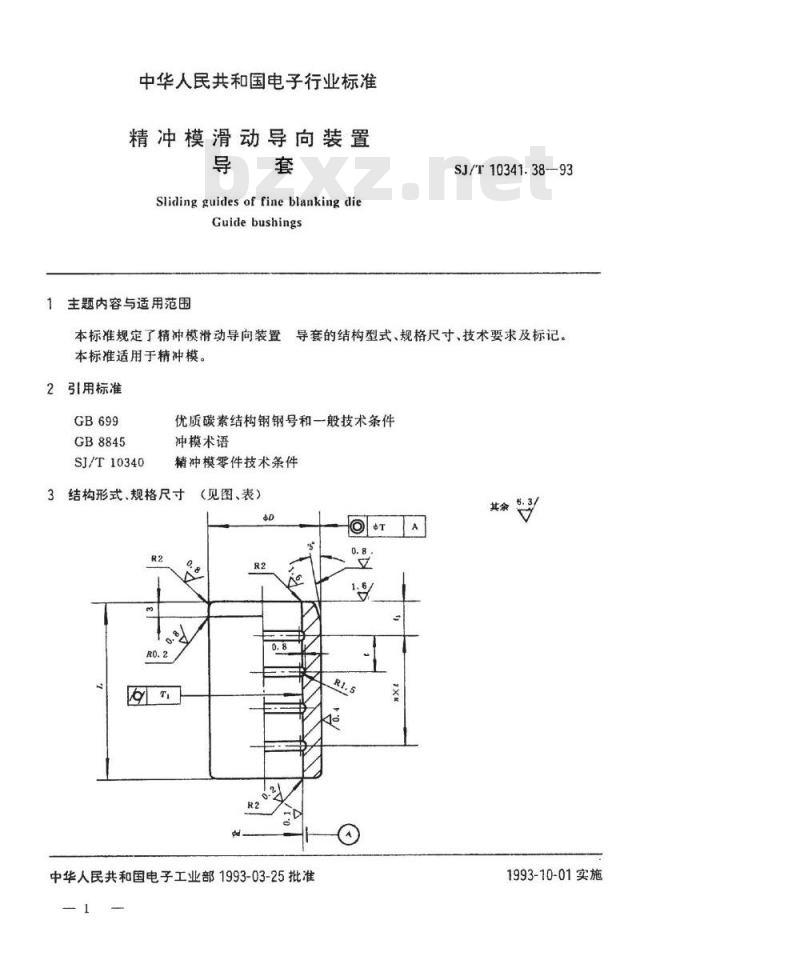

3结构形式、规格尺寸
（见图、表）
中华人民共和国电子工业部1993-03-25批准0.8
1993-10-01实施

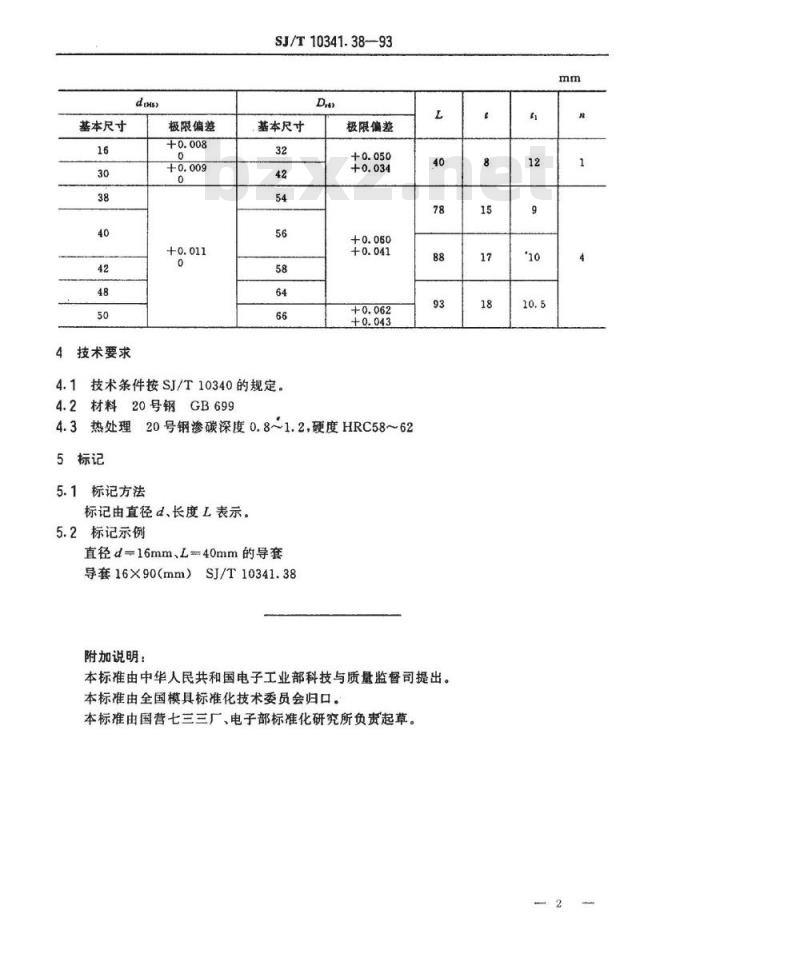

基本尺寸
4技术要求
极限偏差
SJ/T10341.38-93
基本尺寸
4.1技术条件按SJ/T10340的规定。4.2材料20号钢GB699
极限偏差
4.3热处理20号钢渗碳深度0.81.2.硬度HRC58~625标记
5.1标记方法
标记由直径d、长度L表示。
5.2标记示例
直径d=16mm、L=40mm的导套
导套16×90（mm）SJ/T10341.38附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。8
