【电子行业标准(SJ)】 精冲模模板 方形模板

中华人民共和国电子行业标准

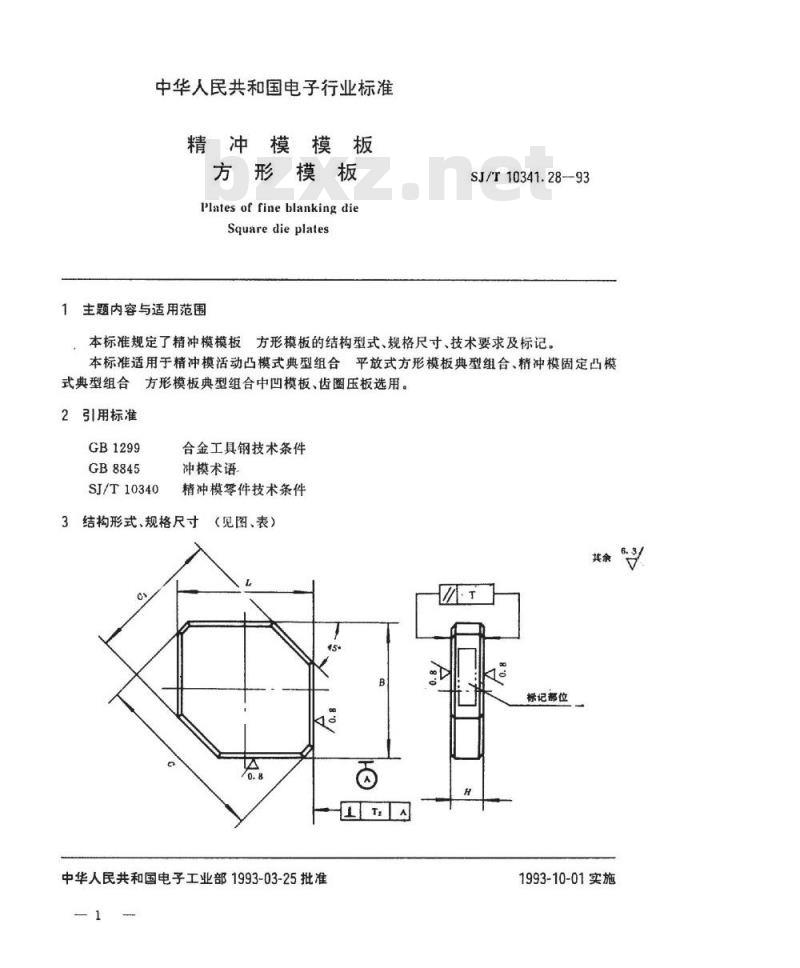

精冲模模板
方形模板
Platesof fineblankingdie
Square die plates
主题内容与适用范围
SJ/T10341.28-93wwW.bzxz.Net
本标准规定了精冲模模板方形模板的结构型式、规格尺寸、技术要求及标记。本标准适用于精冲模活动凸模式典型组合平放式方形模板典型组合、精冲模固定凸模式典型组合方形模板典型组合中凹模板、齿圈压板选用。2
引用标准
GB1299
GB8845
SJ/T10340
合金工具钢技术条件
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸（见图、表）其余
标记部位
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

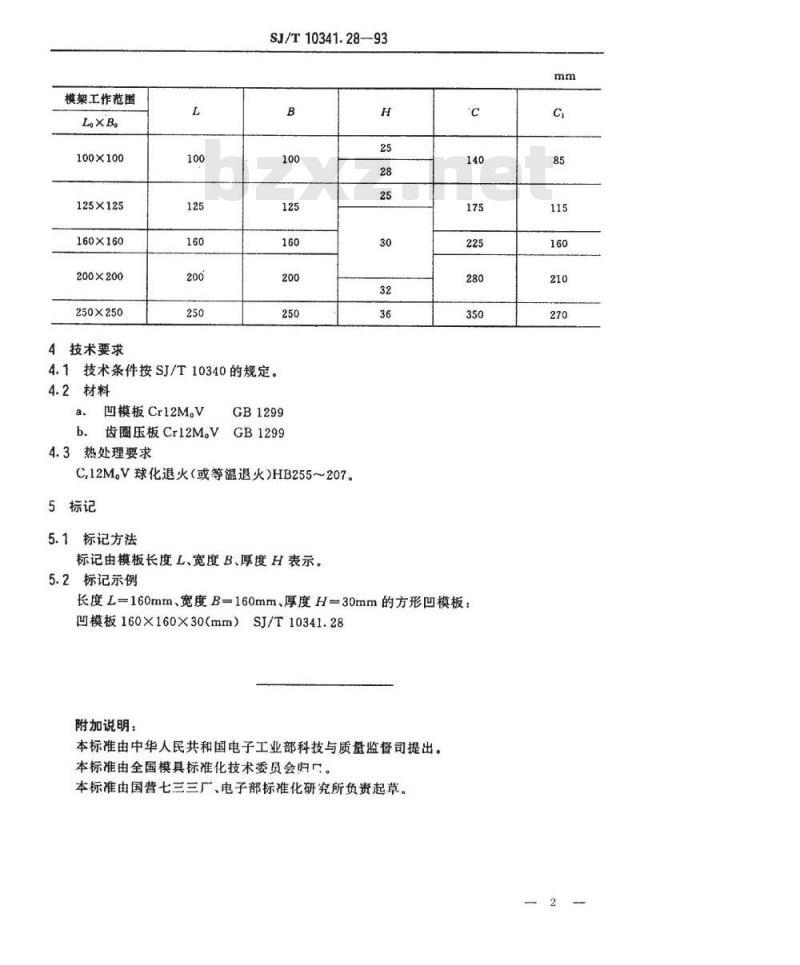

模架工作范围
100×100
125×125
160×160
200×200
250×250
4技术要求
SJ/T10341.28-93
4.1技术条件按SJ/T10340的规定4.2材料
凹模板Cr12M。V
b.齿圈压板Cr12M.V
4.3热处理要求
GB1299
GB1299
C,12M。V球化退火（或等温退火)HB255～207。5标记
5.1标记方法
标记由模板长度L、宽度B、厚度H表示。5.2标记示例
长度L=160mm、宽度B=160mm、厚度H=30mm的方形凹模板：凹模板160×160×30（mm）SJ/T10341.28附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归亡。本标准由国营七三三厂、电子部标准化研究所负责起草。mm
