【电子行业标准(SJ)】 精冲模承力装置 承力块

中华人民共和国电子行业标准
精冲模承力装置
承力块
Pressure elenments of fine blanking diePressure pads
主题内容与适用范围
SJ/T10341.44--93
本标准规定了精冲模承力装置承力块的结构型式、规格尺寸、技术要求及标记。本标适用于精冲模活动凸模式典型组合。2引用标准
GB1298
GB8845
SJ/T10340
碳素工具钢技术条件wwW.bzxz.Net
冲模术语
精冲模零件技术条件

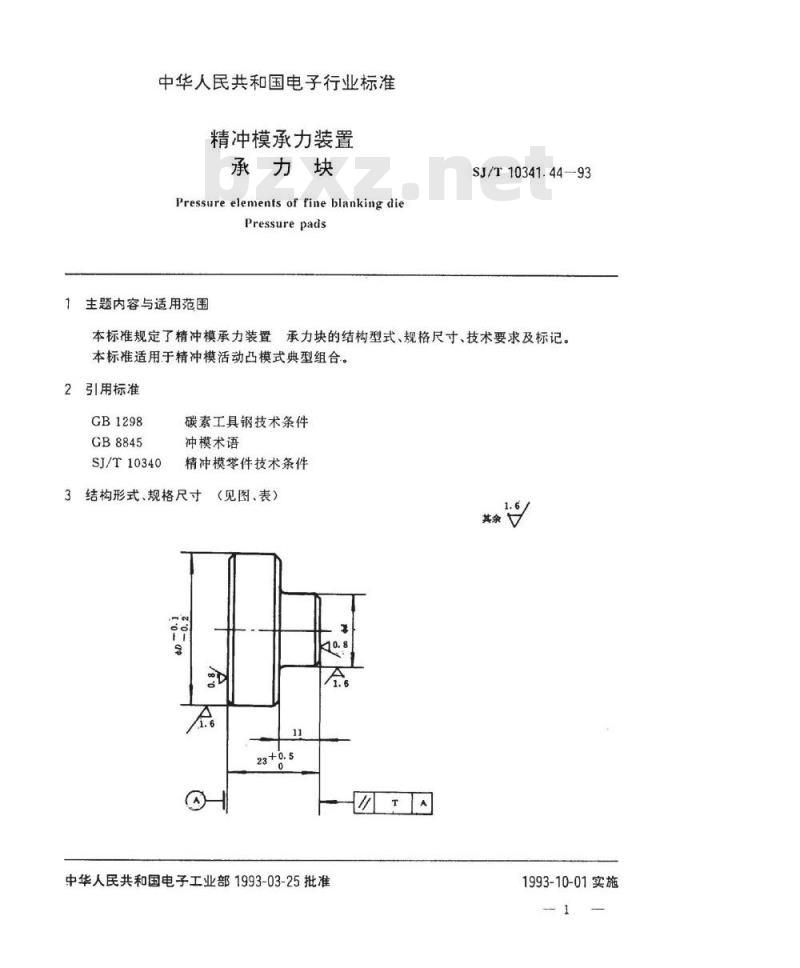

3结构形式、规格尺寸
（见图、表）
中华人民共和国电子工业部1993-03-25批准1993-10-01实施
100×100
座入式平放式
SJ/T10341.4493
模架工作范围
LoxB。
125×125
座入式平放式

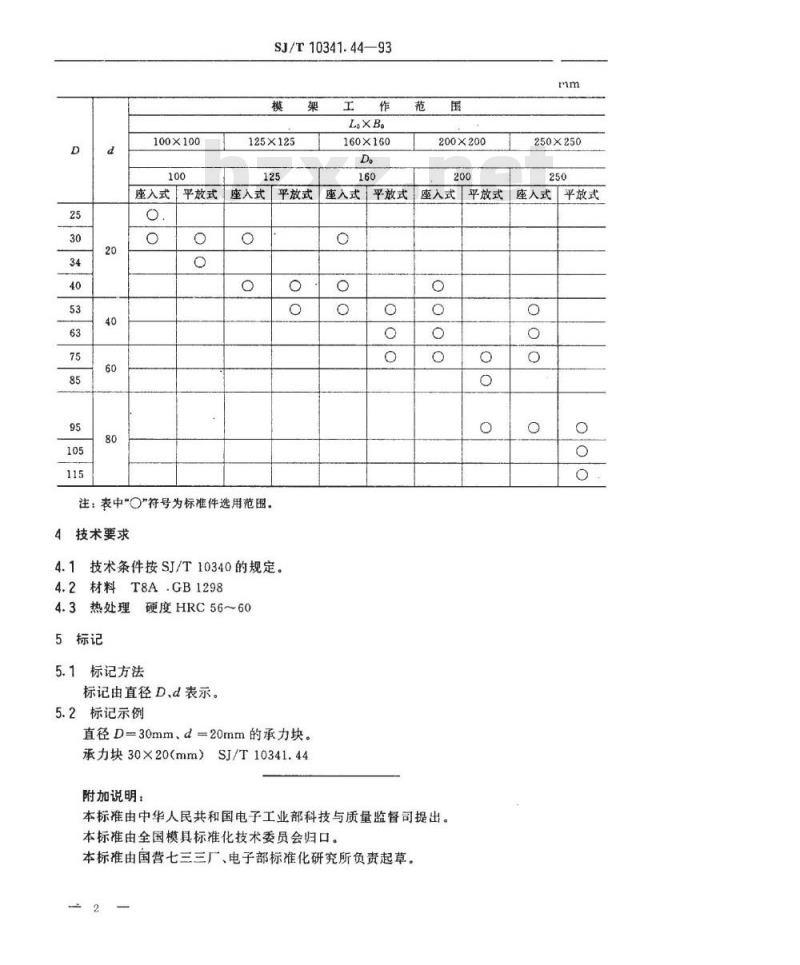

注：表中“○\符号为标准件选用范围。4技术要求
4.1技术条件按SJ/T10340的规定。4.2材料T8A.GB1298
4.3热处理硬度HRC5660
5标记
5.1标记方法
标记由直径D、d表示。
5.2标记示例
直径D=30mm、d=20mm的承力块。承力块30×20（mm）SJ/T10341.44附加说明：
160×160
座入式平放式
200×200
座入式平放式
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。2
250×250
座入式平放式
