【国家标准(GB)】 工业射线胶片ISO感光度和平均斜率的测定(用X和γ射线曝光)

GB/T9582—1998

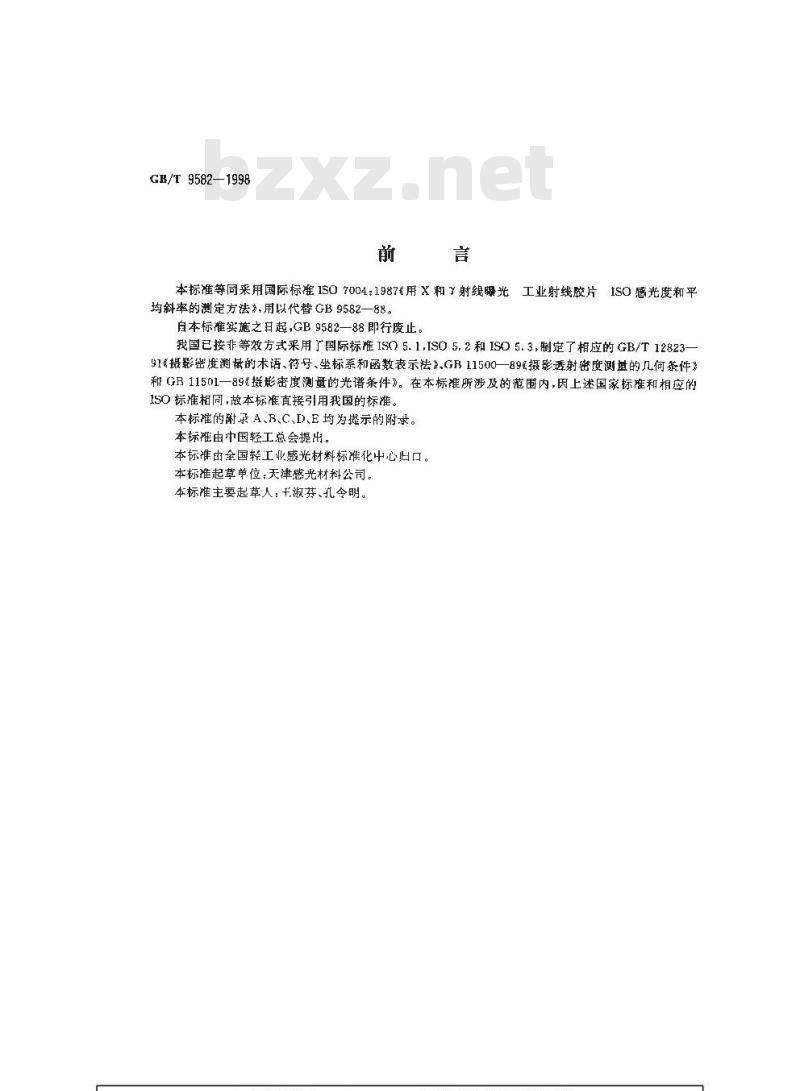

本标准等同来用国际标准1SO7004:1987用X和射线噪光工业射线胶片ISO感光度和平均斜率的测定方法》，用以代替GB9582—88。自本标准实施之日起,GB9582—88即行废止。我国已按非等效方式采用了国际标准ISO5.1.ISO5.2和ISO5.3，制定了相应的GB/T1282391摄影密度测的术语、符号、坐标系和函数表示法》GB11500—89摄影透射密度测盘的几何茶件》和GB11501一89&摄影密度测量的光谱条件》。在本标准所涉及的范围内，因上述国家标准和相应的SO标准相同，故本标准直接引用我国的标准。本标准的谢录 A、B、C,ID、E均为提示的附录。本标准由中国轻工总会提出。
本标准由全国轻工业感光材料标准化中心归口。本标准起草单位：天津感光材料公司。本标滩主要起草人：干淑芬、孔令明，..comGB/T95821998

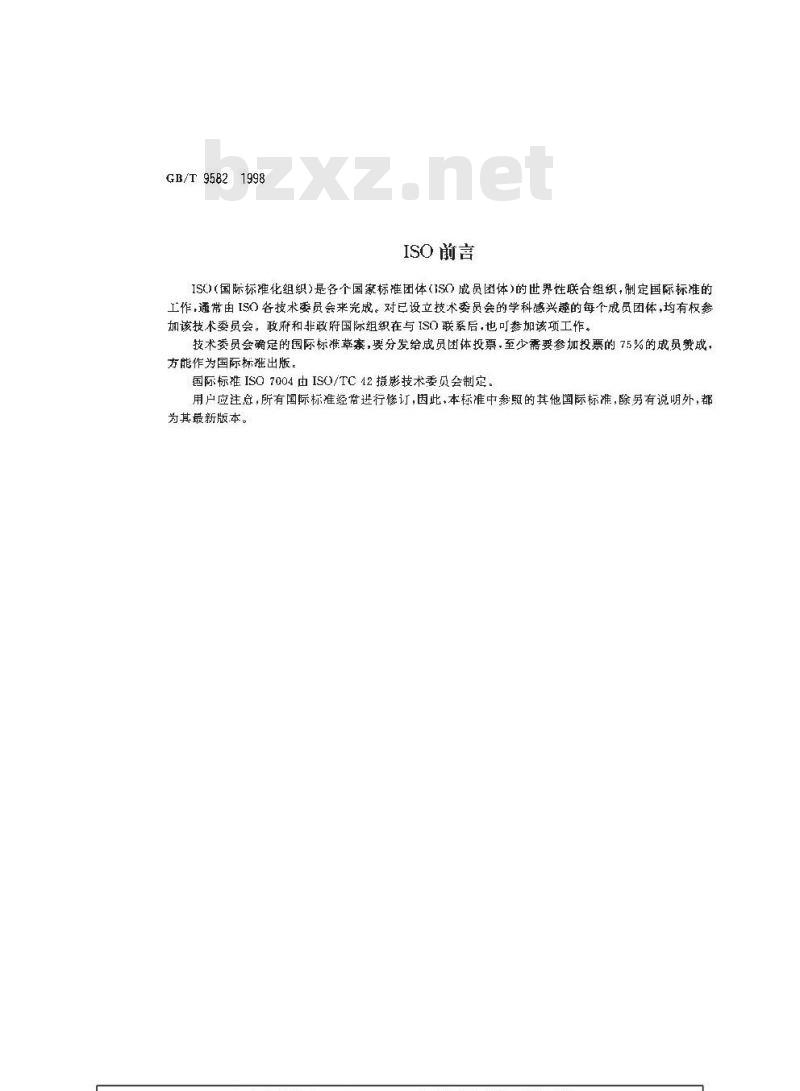

ISO前言
IS()(国际标准化组织)是各个国家标团体(IS) 成员团体)的世界性联合组织,制定国际标准的工作，通常由ISO各技术委员会来完成。对已设立技术委员会的学科感兴趣的每个成员团体，均有权参加该技术委员会。政府和非政府国际组织在与ISO联系后，也可参加该项工作。技术委员会确定的国际标草赛，要分发给成员团体投票，至少需要参加投票的75%的成员费成，方能作为国际标推出版
国际标准ISO7004由ISO/TC 42摄影技术委员会制定，用户应注危，所有国际标准经带进行修订,因此，本标准中参照的其他国际标准，除另有说明外，都为其最新版本。
GB/T 9582—1998

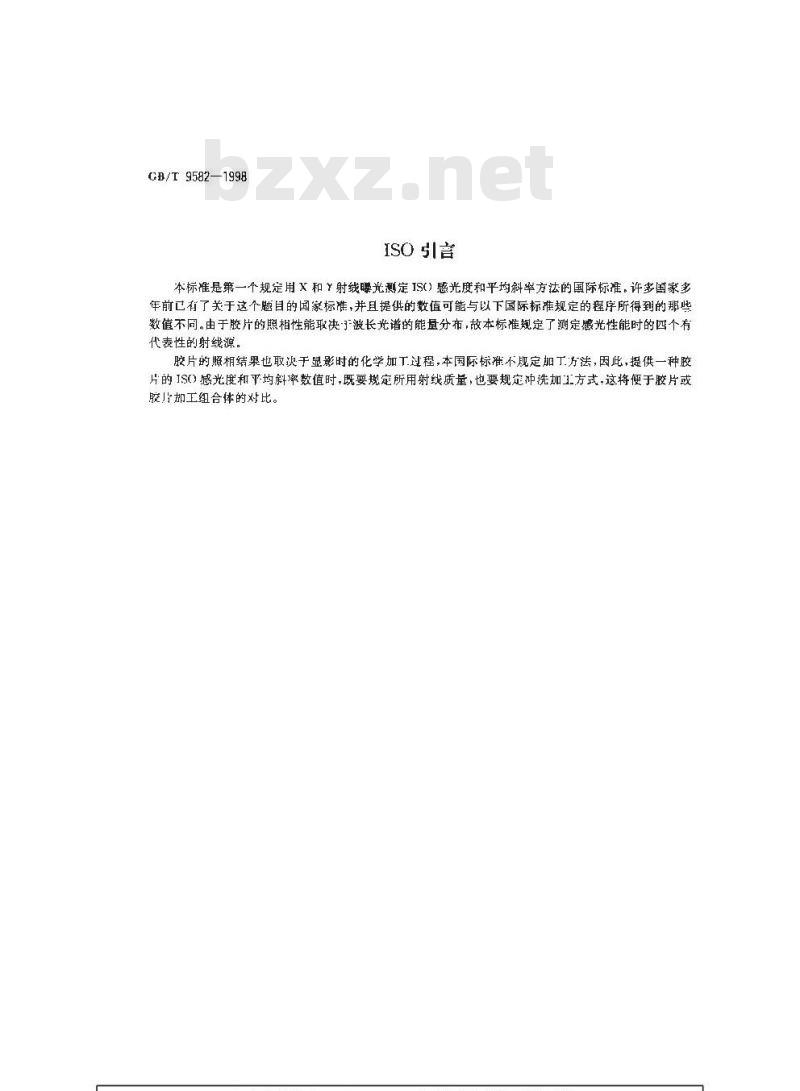

ISO引言
本标准是第一个规定用X和Y射线曝光测定ISC）感光度和平均斜率方法的国际标准，许多国家多年前已有了关于这个题目的国家标准，并且提供的数值可能与以下国际标准规定的程序所得到的那些数值不同。由于胶片的照相性能取决波长光谱的能量分布，故本标准规定了测定感光性能时的四个有代表性的射线源。
胶片的照相结果也取决于显影时的化学加下过程，本国际标准不现定加丁方法，因此，提供一种胶片的ISC感光度和平均斜率数值时，既要规定所用射线质量，也要规定冲洗加工方式，这将便于胶片或胶片加工组合体的对比。
..com1范围
中华人民共和国国家标准
工业射线胶片ISO感光度
和平均斜率的测定
（用X和射线曝光）
Photography--Industrial radiographie filmDeterminatian af ISO speed and average gradientwhen exposed to X-and Y-radlatonGB/T95821998
idt Iso 7004:1987
代警GB9582-88
和标准规定了直接便用X和?射线曝光的工.业射线胶片/胶片加门纠合体ISO感光度和平均斜率测定方法。本标推不规定帖荧光增感屏的工业射线胶片的测定。2引用标准
下列标准所包含的条文，通过在本标准中引用而树成为本标准的条文。本标准出版时，所示版本均为有效。所有标推都会被修订，使用本标准的各方应操讨使用下列标准最新版本的可能性。GB11500一89摄影透射密度测量的几何条件GB11501—89摄影密度测量的光谱条件GBT12823一91摄影密度测量的术语、符号，坐标系和函数表示法ISO4037:1979用于校准韬射剂量仪和辐射强度仪及测定其作为光能参数灵度的X和参考射线
3定支
本标推采用下列定义。
3.1瞬光量K
照射在胶片上的X或丫射线的时间积分，用每T克空气中释放电子的动能表示，单位为戈瑞。骤光量带用 logK 单位表示。
3.2感光度
感光材料在规定的嗪光、冲洗加工、影像测量条件下对辐射能响应的-种定基测量。3.3平均斜率G
特性曲线上的特定两点之间连线的斜率。3.4戈瑞\（Gy）
用射线冲击1 kg空气产牛的 1 J 带电粒子的初始动能所需要的X和射线虽，1 y=1 J/kg空气，相当于114.5R，相当于0.0295C/kg。1）见附录：
国家技术监替商 1998 - 01 -16 批准1998-12-01 实施
4抽样和贮存
CB/T 95821998
在测定某一产品的ISO感光度和ISO平均斜率时，重要的是从被测样品测出用户获得的平均结果。这就要求在本标准规定的案件下定期地对几批不同批号的产品进行测定。测定之前，样品应按生产厂家推荐的时间贮存，的是模拟产品正常使用的平均放置时间。为校准设备和冲洗加工的精确，应进行几个独立的测定。按照上述抽样和贮存样品的根本目的是确保胶片的性能代表用户使用时得到的性能。
5试验方法
5.1原理
按照下面的规将样品进行曝光和冲洗加工，从所得影像测量密度，绘出特性曲线，出特性曲线求出数据，从而算出 1SO感光度和ISO平均斜率。5.2安全灯
为消除安全灯影响照相性能结果的可能性，在取样瞬光和冲洗加工过程中所有胶片都应在全熙下操作。
5.3曝光：免费标准bzxz.net
5. 3. 1暗盒
胶片或胶片/辨组合体应在暗盒内眠光，暗盒对规定射线的吸收小于2%不带铅屏）。5.3.2品条件
曝光期间，样品应保持在温度23士5（.，相对湿度（50土20）%的环境中5.3.3射线能线质)
本标准认可了用十测定感光度和平均斜率的四个特定腰光光源，其目的是概括实际使用的曝光条件范围。选择四个中的哪个用于测定IS()感光度和平均斜率取决于胶片的如何使用。5.3.3.1低能源x射线
用锦靶射线管的X射线曝光测试中的胶片。射线管固有的滤线作用加上紧换着钨靶安一个附加的铜滤线器\.应起到相当于（2.0士0.1)mm的钢滤线器作用。加(1.0士0.1)mm的铜，调节×射线管的电压，直至得到半吸收值（即相当丁3.0mm滤线器作用的X射线束的强度应是相当于2.0mm铜的总滤线器作用的一半)。
人约120kV的电压股能满足这一要求。不使用铅屏.指定这种射线源为射线源（1）。5.3.3.2高能源射线
用钨靶射线管的X射线曝光测试中的胶片，射线管固有的滤线作用加上紧挨着钨靶安一个附加的铜滤线器，应起到相当于（8.00士0.05)mm的铜滤线器的作用，加（3.5=0.2)mm的铜，调节x射线管的电压，真至得到半吸收值。大约220kV的电压般能满足这一要求。胶片在两个铅箱屏之间不带衬纸曝光，前屏厚为（0.115士0.020)mm，后屏总厚度为（0.20土D.06)mm。单面涂布的胶片的乳剂层面对X射线管曝光。为使其充分接近，应使用真空盒。指定这种射线源为射线源（2）
1）本标准为方便起见，曦光量用每千克空气中所产生的空气科玛来表示（单位为艾瑞）。科玛、特有能录和吸收射线量是由电离的射线传递的每单位物质能些的全部衡量2）进行试验膜光，费保证铅箱屏不产生条纹或其他明显的缺陷。3）本标准中的滤线器都要求用95.9%的纯铜制放4）由制疏厂逆行了避纯包装的胶片含有瑙感屏，按原包装测试不加片需，对十这样的胶片的1S0感光度和平均斜帝值应包括产品的商业名称。
..com5.3.3.3铱-192(\1r)射线
GB/T 9582—1998
在射线源附近加一个8.0mm的铜滤线器，间5.3.3.2中规定的-择，使用：个铅箱屏，指定该射线源为射线源（3）。
5.3.3.4钴-60(5\Co)射线
同5.3.3.2中规定的一样，使用铅箱屏，指定该射线源为射线源（4)。5.3.4敬射源
在对被测胶片操光时，为减少散射线，应加光栏减小×射线和射线束的面积。只要胶片上和测定仪器上得到均匀的曝光即可（如包括测定仪器的话）。照射在胶片」和测定仪器上的散射线量应不大于原来射线的6%。使用低原子量材料制作胶片、滤线器和电离室的支架，使这些构件尽可能轻些，这样就能使散射线减垒最少(见附录D)。5.3.5调制
给出胶片逐级系列的曝光量，得到从1.0至4.0的片基加灰雾翻度的系列密度。有效曝光范围内各级曝光重要均句相差不超过3光。曝光量的递增不超过0.1510gK单位。曝光量单位为戈瑞。用曝光胶片所用的射线能线质和强度校推电离室，用此电离室测量曝光单。留一些胶片样品不噪光，用来测其片基加灰雾密度。
5.4冲洗加E
5.4.1样品调节
样品曝光后，冲洗加1.前应保存在温度23℃士5℃，相对湿度（50工20)%的条件下：曦光后冲加T前的间隔时间应不少30min，不超过h。5.4.2种洗加工规范
用用在冲洗加工方面的化学药品和使用仪器设备范函较广，故本标准对冲洗加工不做规定，胶片尘产厂家所提供的ISO感光度和ISO平均斜率值，一般适用按生产厂家推荐的冲洗加工工艺冲洗得出规定的照相性能胶片。冲洗加工资料可从胶川生产厂家或提出ISO感光度的其他单位得到。冲洗加工资料应规定每-冲洗加工步骤所用药液、时间、温度、搅、设备和工艺，以及为了获得所述感光测定结果的附加说明。不同冲洗加工程序所得感光度和平均斜率值会有较大差异。虽然对一种胶片改变冲洗加工可以得到不同的感光度，但用户应明白其他感光性能和物理性能也会随感光度和平均斜率的改变而改变
5.5密度测量
冲洗加上适的形像其ISO标准视觉漫透射密度应采用符合GB11500规定的几何条件和GB11501现定的光谱条件的密度计进行溯量。使用不小于7mun面积的小孔测量，离曝光边缘至少要1mm处读取。
5.6评价
5.6.1感光测定山线
将ISO标准漫透射密度值对和应的暖光量K的以10为的对数值作图.得到与图1相似的感光特性曲线。光量以戈瑞为单位。..com称
5.6.2片基加灰雾掩度
GB/T 9582—1998
平均斜率
感光度点
1—-2
logtK（K以瑞表示）
图］感光度和乎均斜率的测定
片基斑灰等密度
将末曝光的样品和同样噪过光的待测感光测定曲线的样品·一起冲洗加工。未曝光样品的密度为片基加灰雾密度。
6产品分类
6. 1IS()感光度
6.1.11SO感光度标度
表1中感光度由试(1)得出：
式中：K，一产生比片基加灰雾密度大2.00的密度所需的光量，戈瑞。由表1可以直接从log1oK，查到IS0感光度,表1采用了归整法。++(1)
—2:65
—1. 65
— 0. 95
— 0. 75
6.1.2产品的ISO感光度
GB/1 9582—1998
150感光度
产品的感光度不是某一样品的感光度，它是按本标推规定进行抽样、贮存和测试.从各批样品的光量对数logieK,的平均值得到的。产品的感光度用log1cK，的平均值做适当的归整从表1中得到。由于感光度取决于曦光和显影条件，故在引用IS(）感光度值时，应对一者加以说明。6.2IS()平均斜率
6.2.1ISO平均斜率标度
表2中的半均斜率由式(2)得到：D-D,
logik,logiK,
JuguK,-logioK,
式中：D,—山线上比片基加庆雾密度大1.50处的密度；L)，：-曲线上比片基加灰雾密度大3.50处的密度；Kt-产生D,所需的曝光量；
K—---产生D,所需的曦光量。
++++++++(2)
在一些应用中，射线胶片（如均勾的样片>的密度范围限制得很严，所以下均斜率测量应接近实际使GB/T 9582—1998
用中的密度水平。例如，比片基加灰雾密度大1.50至2.50密度之间的平均斜率G最适于比片基加庆雾密度大2.00左右的密度。然而，如果G没按本标准规定的方法测定，则不能记作1SO平均斜率。由表2可直接从logloK2logeK，查到ISO平均斜率，表2采用了归整法。表2
leg:K.loitK
6. 2. 2 产品的 1SO 平均斜率至
产品的[SO平均斜率不是某-~样品的平均斜率，它是按本标准的规定进行抽样、贮存和测试,从各批样品的lagiK，一lag1oK，的平均值得到的。产品的平均率用平均值做适当的归整从表2得到。6.3准确度
测定感光度所用仅器和冲洗加工条件应进行校准，保证log1K,的误差小于士0.05,平均斜率的误差小}士%。
7产品的标记和标签
7. 1ISO 感光度
用本标准所述方法测定的，在表1中所列的产品感光度可称为JS0 感光度，用ISO(1)100形式表示，括号中的数字表明所用的射线二即(1)为5.3.3.1中所述的射线源]。7.2IS0)平均斜率
用本标准所述方法测定的，在表2中所列的产品平均斜率可称为ISO平均斜率，用1SO(1)4.3形式表示，
7.3总则
山 IS感光度和1S()平均斜率不仅取决于F疫片本身,而且取决于显影影像的冲洗加!方式,所以引用数值时要给出加工规范。由本标推得到的数值不可与按照其他标准规定的方法得到的数值相对比，为此，建议引用本标推方法得继的数值要法明\工业”，GB/T9582--1998
附录A
(提示的附录）
电离室的校正
用 5. 3. 3 中规定的射线质量校准电离室可能是不行的。在这种情况下,在需要的射线质量下的电离室灵敏度叫在校准曲线上，在半值层范用内由插人法测得。对于 5. 3. 3.1 和 5. 3. 3. 2 中规定的半值层的电离室灵敏度，可在半值层对附录 B中给出的射线电离室灵敏度\的曲线上通过插人法得到。与 5.3. 3.3和5.3.3.4中规定的7射线一起使用的仪器可用钴 60或-192Y射线校难，在胶片感光度的测定中，可以对照标准化组织校准的仪器校准测定胶片曝光基的工作仪器，附录B
（提示的附求）
射线束性能规定
周有滤线器树当序度！
1)国察标府(美闻）
附录℃
断加滤线器厚度
（提示的附录）
x射线曝光量再现性的改进
长值宗厚度
为改进使用X射线管时曝光量再现性，X射线发生器必须满足下列要求（根据ISO4037)：a）X射线应由恒玉型的x射线装置产生：b）在射线的发射期间高压电压的平均值应稳定在土1%的范围内，显示士1%的误差的高压平均值将是前能的：
C）X射线管的靶应为钨靶，非应为反射型，为改进X射线测量的再现性，所用电离室应满足下列要求：a）在所谈及的能量范围内，当每单位噪光灵度变化很小,且视为光能参数时,电离室将被使用。
b）测鼠电离电流时要注意，特别是饱和条件始终适用是必要的,并且要对背原射线水平,电子十扰或测量议器的漂移及人气条件的变化进行校正。c）为了调整曝光率的波动,应有一个蓝控室。1)国家标准局测试费用表，国版号头15商务利刘外贸易、第11章国家标准局(US商务部）、A节、测试费用表，第204部分放射物，联邦登记号，25(281)1960-12-22：13215-13217126(189)1961-09-30:9224-9225。GB/T 9582—1998
附录D
（提示的附录）
散射线的测量
定散射线对曝光量影响程度的方法取决于原始射线的变化。初始射线源的直径小订胶片到它距离的十分之一时，可按如下的反平方律法测量散射线对测试曝光量的影响。如果d为胶片到射线源的断离，用（曝光率×)对作图，延长曲线至零距离处，得（曝光率×&\）值,P,它仅是从初始射线得到的。为与本标准一致,正带测试距离的实际值(爆光率Xd)不应比 P 大6%。
附录Ｅ
（提示的附录）
能量测量单位
X和了射线能的量可用单位物质电子释放所产生的带电粒子的数量来表示。例如：每干克究释放1.610×101个电了为1R，这个位相当于2.58×10C，射线能的也可用在单位质量空气中产生的全部带电粒子所释放的初始动能量科玛来摄示，在空中释放1.610×10\个电了需要8.732×101)。每-克空气释放的焦耳能量可H戈瑞表示。（1J/kg一1Gy)。戈瑞也可表示为吸收的能量。本标准中,瞬光量、能量吸收或能量以下列等式表示;1Gy相当于114.5R或 0.029 5C/kg空.即1R相当于8.732×10-Gy，如下式所示；1C=6.242×10\电子
1 e8u-2. 08×10° 电子
1 R在0.001293 ±空气4i产生1 esu(或每千克空气中1.602×1015电子)1 eV=1. 602×10-erg =1. 602×10-j33.85ev士0.15cV为--个电子在空气中产生-对电子对(ICRU31)所需的能。合并上述各式·得下列等式：
R00气(0×10.g/ke)
×(2. 08210[]×
1x/1.602x10
= 8. 732 X 10-{Gy(J/kg)
【电子
