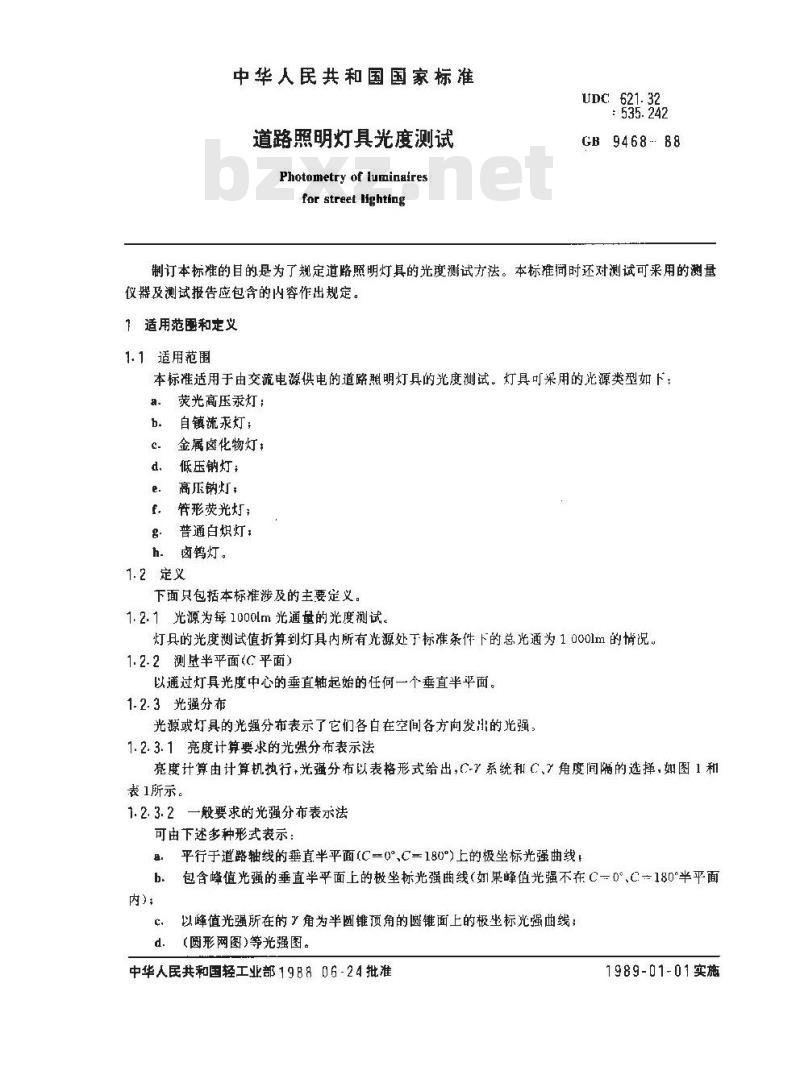

中华人民共和国国家标准
道路照明灯具光度测试
Photometry of luminaires
for street lighting
UDC621.32
GB 9468-:88
制订本标准的目的是为了规定道路照明灯具的光度测试方法。本标准同时还对测试可采用的测量仪器及测试报告应包含的内容作出规定。1适用范围和走义
1.1适用范围
本标准适用于由交流电源供电的道路照明灯具的光度测试。灯具可采用的光源类型如下:a.
荧光高压汞灯:
自镇流汞灯:
金属卤化物灯:
低压钠灯:
高压钠灯;
管形荧光灯;
普通白炽灯:
h.卤钨灯。
1.2定义
下面只包括本标推涉及的主要定义。1.2.1光源为每1000lm光通量的光度测试,灯具的光度测试值折算到灯具内所有光源处于标准条件下的总光通为10001m的情况。1.2.2测半平面(C平面)
以通过灯具光度中心的垂直轴起始的任何一个垂直半平面。1.2.3光强分布
光源或灯具的光强分布表示了它们各自在空间各方向发出的光强:1.2.3.1亮度计算要求的光强分布表示法亮度计算由计算机执行+光强分布以表格形式给出,C-系统和 C、7 角度间隔的选择,如图 1 和表1所示。
1.2.3.2一般要求的光强分布表示法可由下述多种形式表示:
平行于道路轴线的垂直半平面(C=0°,C=180°)上的极坐标光强曲线:包含峰值光强的垂直半平面上的极坐标光强曲线(如果峰值光强不在C一0°C180半平面b.
内);
以峰值光强所在的了角为半圆锥预角的圆锥面上的极坐标光强曲线;(圆形网图)等光强图。
中华人民共和国轻工业部198806-24 批准1989-01-01实施

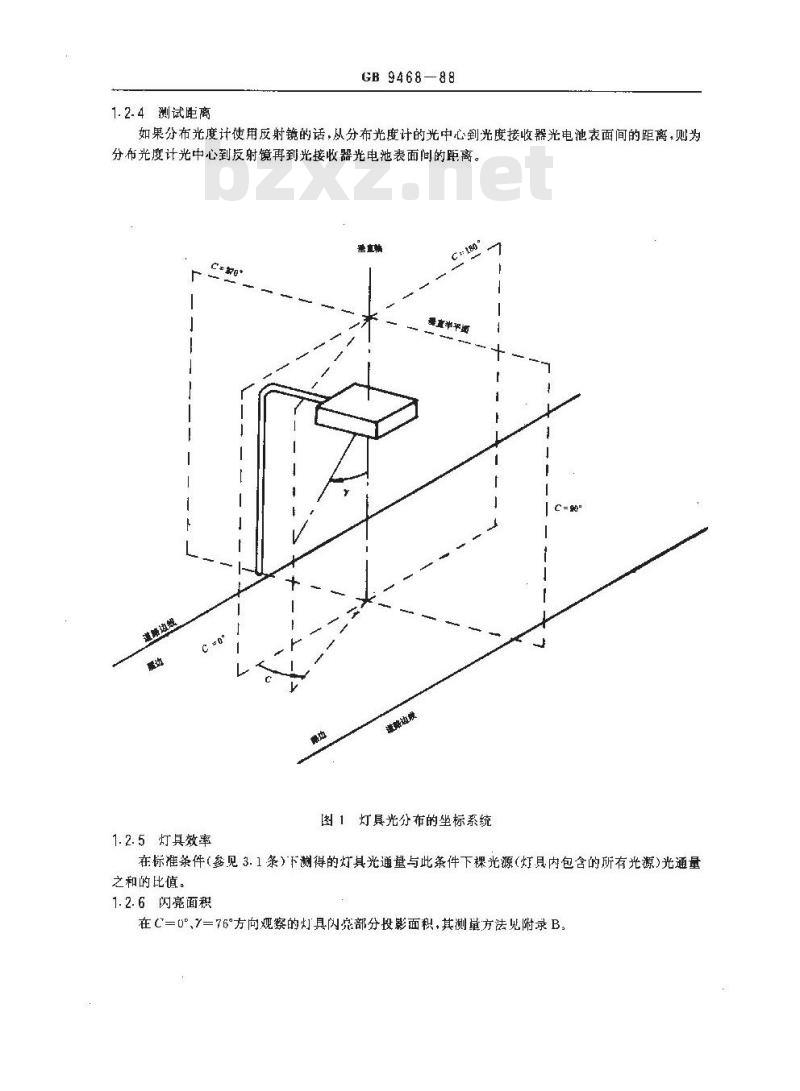

1.2.4测试距离
GB 9468-88
如果分布光度计使用反射镜的话,从分布光度计的光中心到光度接收器光电池表面间的距离,则为分布光度计光中心到反射镜再到光接收器光电池表面间的距离。垂直轴
谦婚这线
1.2.5灯具效率
格选频
图1灯具光分布的坐标系统
在标准条件(参见3.1条)下测得的灯具光通量与此条件下裸光源(灯具内包含的所有光源)光通量之和的比值。
1.2.6闪亮面积
在C=U°7=76°方向观察的灯具闪完部分投影面积,其测量方法见附录B。0
(10°)
(25°)
270° 285° 300° 310°
4(5°)-

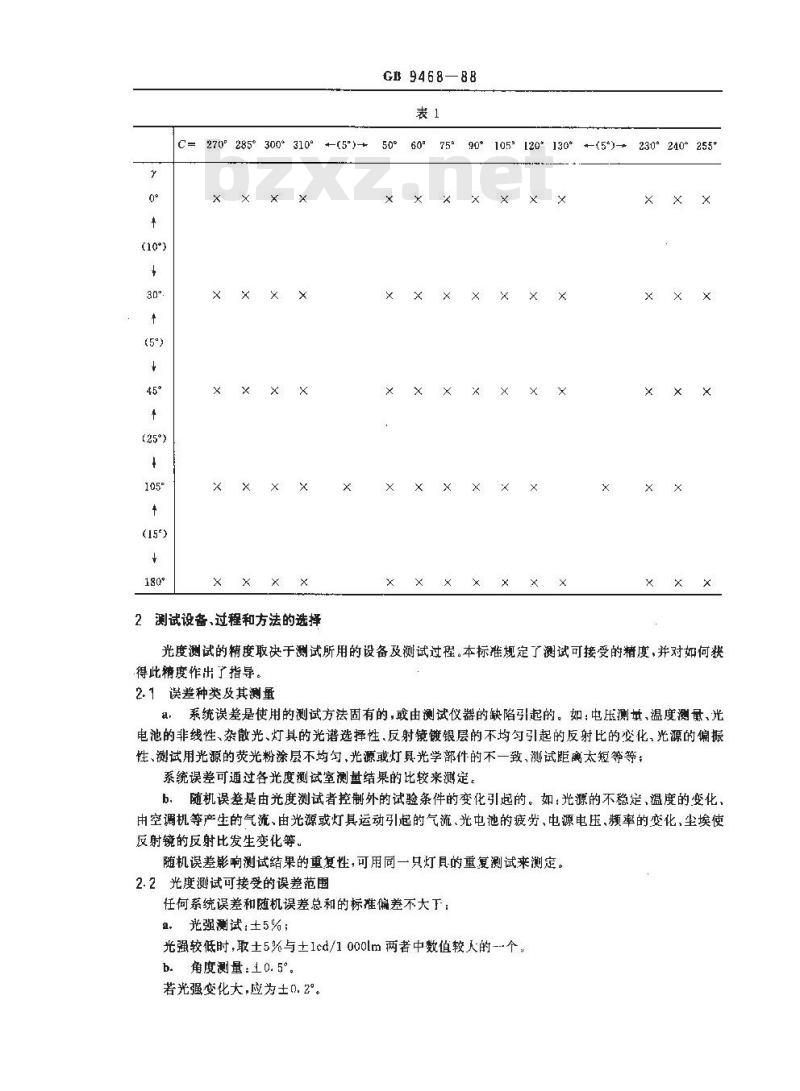

2测试设备,过程和方法的选择
GB 9468—88
90°105° 120*130°
(5)→
230°240°255\
光度测试的精度取决干测试所用的设备及测试过程。本标准规定了测试可接受的精度,并对如何获得此精度作出了指导。
2.1误差种类及其测量
系统误差是使用的测试方法固有的,或由测试仪器的缺陷引起的。如:电压测其、温度测量、光电池的非线性、杂散光、灯具的光谱选择性.反射镜镀银层的不均匀引起的反射比的变化,光源的偏振性、测试用光源的荧光粉涂层不均匀,光源或灯具光学部件的不一致、测试距离太短等等;系统误差可通过各光度测试室测基结果的比较来测定。b,随机误差是由光度测试者控制外的试验条件的变化引起的。如:光源的不稳定,温度的变化由空调机等产生的气流、由光源或灯其运动引起的气流,光电池的疲劳,电源电压、频率的变化,尘埃使反射镜的反射比发生变化等。
随机误差影响测试结果的重复性,可用同一只灯具的重复测试来测定。2.2光度测试可接受的误差范围
任何系统误差和随机误差总和的标推偏差不大下:光强测试:±5%;
光强较低时,取士5%与土1cd/1000lm两者中数值较人的-个,角度测量:10.5°。
若光强变化大,应为士0.2°。

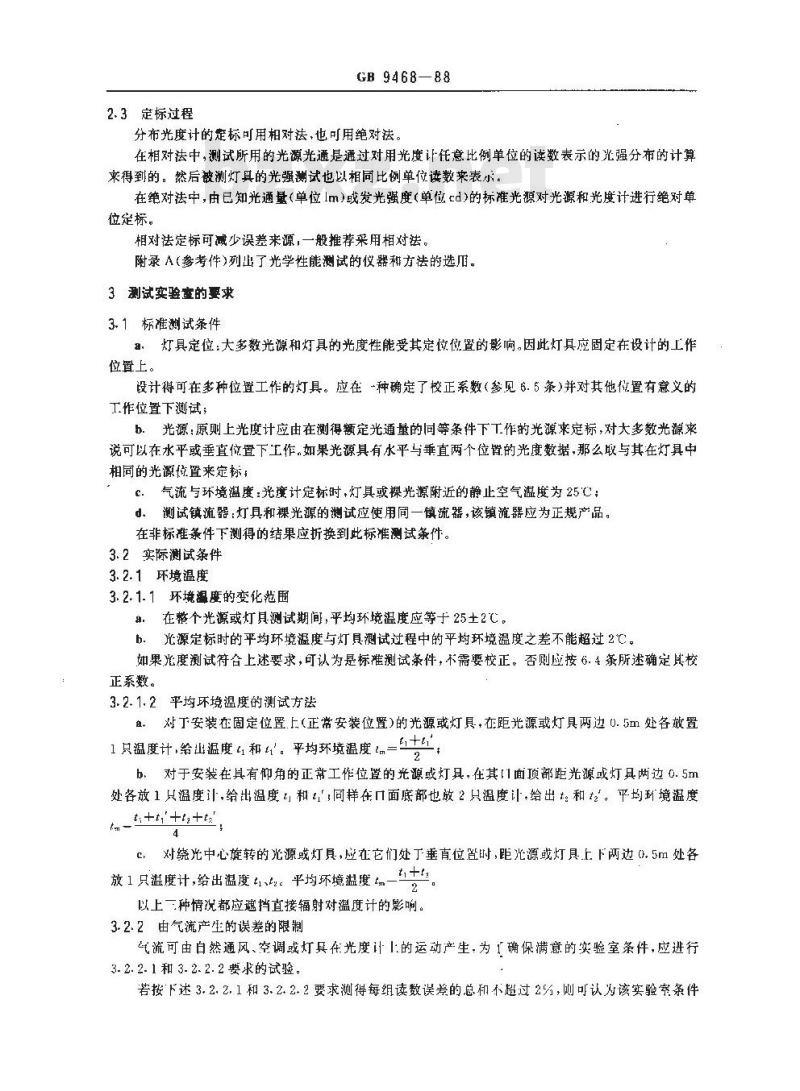

2.3定标过程
GB 9468-88
分布光度计的楚标可用相对法,也可用绝对法。在相对法中,测试所用的光源光通是通过对用光度计任意比例单位的读数表示的光强分布的计算来得到的。然后被测灯具的光强试也以相同比例单读数来表尔。在绝对法中,由已知光通量(单位Im)或发光强度(单位cd)的标准光源对光源和光度计进行绝对单位定标。
相对法定标可减少误差来源,一般推荐采用相对法。附录A(参考件)列出了光学性能测试的仪器和方法的选旧。3测试实验盘的要求
3. 1标准测试条件
a,灯具定位:大多数光源和灯具的光度性能受其定位位置的影响。因此灯其应固定在设计的工作位置上。
设计得可在多种位置工作的灯具。应在-种确定了校正系数(参见 6.5条)并对其他估置有意义的工作位置下测试;
b.光源:原则上光度计应由在测得额定光通量的等条件下工作的光源来定标,对大多数光源来说可以在水平或垂直位置下工作.如果光源具有水平与垂直两个位置的光度数据,那么取与其在灯具中相同的光源置来定标,
c.气流与环境温度:光魔计定标时,灯具或裸光源附近的静止空气温度为25℃;d。测试镇流器:灯具和裸光源的測试应使用同一慎流器,该镇流器应为正规产品。在非标准录件下测得的结果应折换到此标准测试条件。3.2实际测试条件
3.2.1环境温度
3.2.1.1环境温度的变化范围
a:在整个光源或灯具测试期间,平均环境温度应等于25土2℃。b.光源定标时的平均环境温度与灯具试过程中的平均环境温度之差不能超过2℃。如果光度测试符合上述要求,可认为是标准测试条件,不需要校正。否则应按6.4条所述确定其校正系数。
3.2.1.2平均环境温度的测试方法a。对丁安装在固定位置.上(正常安装位置)的光源或灯具,在距光源或灯具两边0.5m处各放置1只温度计,给出温度和。平均环境温度=+,b、对于安装在具有仰角的正常工作位置的光源或灯具,在其面顶部距光源或灯具两边0.5m处各放1只温度让,给出温度和同样在口面底部也2只温度让,给出t。和,。平均环境温度t-++t'++++?.
c,对绕光中心旋转的光源或灯具,应在它们处丁垂直位置时,距光源或灯具上下两边0.5m处各放1只温度计,给出温度t1、2。平均环境温度—。以上一种情况都应遮挡直接辐射对温度计的影响。3.2.2由气流产生的误差的限制
气流可由白然通风、空调或灯具在光度计1的运动产生,为「确保满意的实验室条件,应进行3. 2. 2. 1 和 3- 2. 2. 2 要求的试验。若按下述3.2.2.1和3.2.2.2要求测得每组读数误差的总和不超过2%,则可认为该实验案条件是满足要求的。
GB 946888

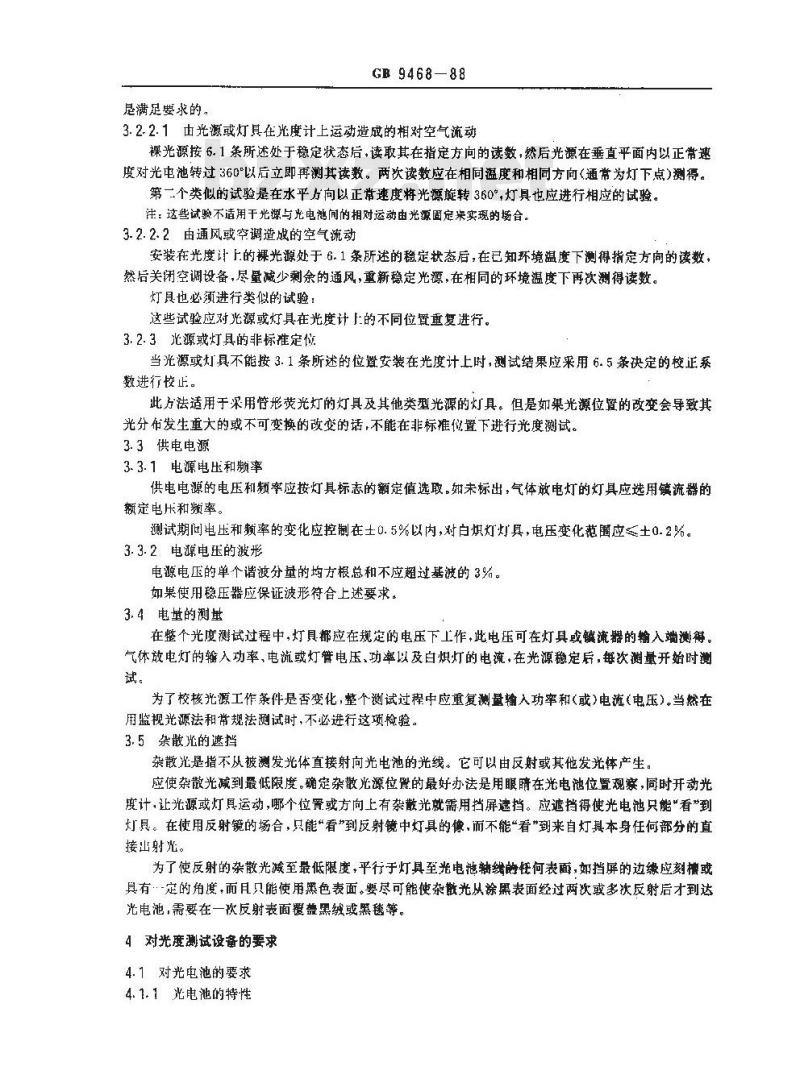

3.2.2.1由光源或灯具在光度计上运动造成的相对空气流动裸光源按6.1条所述处于稳定状态后,读取其在指定方向的读数,然后光源在垂直平面内以正常速度对光电池转过360°以后立即再测其读数。两次读数应在相同度和相同方向(通常为灯下点)测得。第二个类似的试验是在水平方向以正常速度将光源旋转360°,灯具也应进行相应的试验。注:这些试验不适用干光源与光电池间的相对运动由光源固定渠实现的场合。3.2.2.2由通风或空调造成的空气流动安装在光度计上的裸光源处于6.1条所述的稳定状态后,在已知环境温度下测得指定方向的读数然后关闭空调设备,尽量减少剩余的通风,重新稳定光源,在相同的环境温度下再次测得读数。灯具也必纳进行类似的试验:
这些试验应对光源或灯具在光度计的不同位置重复进行。3.2.3光源或灯具的非标准定位
当光源或灯具不能按3.1条所述的位置安装在光度计上时,测试结果应采用6.5条决定的校正系数进行较止。
此方法适用于采用管形荧光灯的灯具及其他类型光源的灯具。但是如果光源位暨的改变会导致其光分布发生重大的或不可变换的改变的话,不能在非标准位置下进行光度谢试。3.3供电电源
3.3.1电源电压和频率
供电电源的电压和频率应按灯具标志的额定值选取。如未标出,气体放电灯的灯具应选用镇流器的额定电压和频率。
测试期间电压和赖率的变化应控制在土0.5%以内,对白炽灯灯具,电压变化范国应≤土0.2%。3.3.2电源电玉的波形
电源电压的单个谐波分量的均方根总和不应超过基波的3%。如果使用稳压器应保证波形符合上述要求。3.4电基的测量
在整个光度测试过程中,灯具都应在规定的电压下工作,此电压可在灯具或镇流器的输入端测得。气体放电灯的输入功率,电流或灯管电压,功率以及白炽灯的电流,在光源稳定后,每次测量开始时测试。
为了校核光源工作条件是否变化,整个测试过程中应重复测盘输入功率和(或)电流(电压)。当然在用监视光源法和常规法测试时,不必进行这项检验。3.5杂散光的遮挡
杂散光是指不从被测发光体直接射向光电池的光线。它可以由反射或其他发光体产生。应使杂散光减到最低限度。确定杂散光源位置的最好办法是用眼晴在光电池位暨观案,同时开动光度计,让光源或灯具运动,哪个位置或方向上有杂散光就需用挡屏遮挡。应遮挡得使光电池只能“看到灯具。在使用反射镜的场合,只能“看”到反射镜中灯具的像,而不能“看”到来自灯具本身任何部分的直接出射光。
为了使反射的杂散光减至最低限度,平行于灯具至光电范辩绪的耗何表面,如挡屏的边缘应刻槽或具有·定的角度,而且只能使用黑色表面。要尽可能使杂散光从涂黑表面经过两次或多次反射后才到达光电池,需要在一次反射表面覆盖黑绒或黑毯等。4对光度测试设备的要求
4.1对光电池的要求
4.1.1光电池的特性
GB9468-88
光电池及其测量线路在使用过程中应保持稳定,并且当它暴露在其允许的最大照度水平时不a.
皱劳;
光电池及其测试线路在其用到的最大照度水平上应基本具有线性响应。应对非线性进行修b.
C.光电池的光谱灵度应符合CIE光谱光效率[u(a)]曲线。要定期考核光电池的线性响应和光谐响应的稳定性。校验方法按JJG245《光照度计》的规定执行。4.1.2光电池输出的测量
光电池的输出精度应达到土1%,如用自动记录仪器测量光电流,那么它对于光电流变化的延时响应和对于光电流微小变化的不响应等设备的固有误筹是很重要的。4.1.3监视光源法使用的辅助光电池的附加要求监视光源法使用的辅助光电池除应符合述要求外,还应遮挡得只接收米自灯具中心部位的光。辅助光电池可安胃在任何适当距离上,但应刚性固定并绕灯具旋转。辅助光电池选定的位置应对位于正常测试位置的主光电池不产生干扰。4.1.4准直光电接收器的附加要求此接收器必须只对落在与其表面法线成角内的表面上的光作出响应。u角不应大于2.5°,接收器的直径D由下式决:D=A+2itga
式中:A——灯具口面的最大尺寸:——测试距断。
接收器的灵敏度在整个接收器表面上应基本相同,川以用与检验反射镜反射比变化情况的类似方法来决定。
4.2对分布光度计的要求
4.2.1选择和性能
工业性光度测试实验室中使用的分布光度计的选择应包括合理的精度(参见2.2条)和有效的实验室场地两个方面。选择主要随下面两种安装仪置而定:、灯具安装在正常的工作位置。b.灯具安装在非正常工作位置。这时要考虑机械性能(参见4.2.6),温度变化的影搁(参见6.5条)以及某些类型的光源而造成的光分布不可校正的变化(参见3.2.3)。也应对测试距离进行选择:
C、符合下述规定的测试距离(参见4.2.2)d使用准直光接收器,此时测试距离可不作要求。4.2.2测试距离
一般测试距离应不小于灯具发光口面最大尺寸的15倍。对通过灯具长轴的平面上具有近似余眩光分布的灯具,测试距离既可定为垂直于灯具轴线的发光部分大小的15倍,也可定为平行于灯具轴线的发光部分大小的5倍。使用的测试距离是两者中较大的一个。
在某些情况中,如具有非常狭光束的灯具,15倍的测试距离还不够,4.2.3反射镜的特殊要求
分布光度计中使用的任何反射镜,在所有正常旋转位置上都应刚性支撑并保持平直,其有效表面土反射比的变化不应人于平均值的士3%。可用4.2.4条所述方法,以有规则的间隔进行检查。反射镜应尽可能达到非选择性反射的要求。配备反射镜的光度计(除了较低精度等级也能接受的情况外)不适用于测试发出高偏振光的灯具。4.2.4反射镜反射比变化的测试方法GB 9468-88
调整光度计使光电池的有效位置处于极点,在通过光度计光中心的水半面移动光源可以测得反射镜横向区域上反射比的变化。要求光源在靠进垂方尚上基本具有均勾光分布,光电池位于正常位置时,光源的表观面积应近似为0.003m(如100W内壁涂白的白炽灯)。光源移动时,应考虑到光电池上光线入射角及光源与光电池间距离的变化4.2.5安装在设计的工作位置上的灯具的特殊要求灯具应平滑运动,能自由摆动。在使用荧光灯管的场合,灯具的运动应缓慢不至扰乱灯具中的空气温度。
4.2.6安装在非设计工作位置上的灯其的特殊要求在此测试方法可接受的场台,必须保证灯具,反射器,漫射部件,光源等在测试期间不偏离它们的指定位置。
5测试用光源和被测灯具的选择
5.1测试用光源
5.1.1测试用光源应符台有关的国家标准,如暂时还没有对应的国家标准,应符合该产品的企业标准。对于管形荧光灯,在垂直灯轴平面中,光强偏差不能超过3%,对于多光源灯具,若采用相同类型,相问功率的光源,那么在相同电源和镶流线路下工作时,各光源间出的差异应在 3%范围之内。
测试用光源还应符合 5. 1.2,5.1.3和5. 1.4的要求。5.1.2光源扩散层质量
具有光体或扩散层的光源泡壳的扩散层质量应相当于产品的平均值。5.1.3光源的老化
光源应老化到其光输出显示出连续的稳定读数时为止。老化应通过符合其要求的工作线路进行,白炽灯和管形荧光灯至少应老化100h,其他光源要求老化200h,建议采用每4h关灯15min的老化周期。老化期间管形荧光灯和低压钠灯应水平放置,若无其他说明,应使U形管的平面处于垂直状态。
注:应淘汰老化后出现往何异常现象的光源,并要仔细地保普和使用老化过的光源。5.1.4光源稳定性试验
判定光源是否已达到稳定状态的标准是光源连续工作时光通量变化不大于士1%,并且狂一次连续启点时光通量平均值间的变化不大于2%。这一试验既可在积分球内进行,也可在分布光度计上用测其垂直光源轴线方向的光强的方法进行。测试过程中光源不应移动。
对管形荧光灯,在整个测试过程中,光源附近的空气温度及通风条件应相对稳定如3.2.2条所述。5.1.5裸光源在光度计上的安装
分布光度计定标期问,棵光源应按设计位置或已知光度数据的位置安装,低乐钠灯和管形荧光灯应水平安装。对于安装无特殊要求的光源,应优光取与其在灯具中相同的工作位置。在此情况下,试验报告中应说明定标时的光源位置。5.2试验用镇流器
灯其的输出受使用的镇流器的影响,试验用镇流器应符合3.1条的相应要求。对管形荧光灯、流器的位置和固是方法应待台设计图纸的要求。连接线路在整个测试过程中应保持不变,线路中的导线电阻和接触电阻不应增加到彩响光源的性能。
5.3被测灯具的选择
5.3.1灯具的选择
GB 946888
被测灯具应是规格化的产品,尺寸应符合生产图纸的要求。灯具的光学部件应保持清洁。所有零件都应处于设计位置。被测灯具的取样方式应记录在测试报告土。5.3.2灯具中光源的调整
灯具的光分布受光源调整位置(如灯丝间隙,电弧支架位置等)的影响,·般采用下列原则:8:具有环形灯丝的白烘灯应使灯丝间隙对誉道路横截面(C=90%,C=270°半平面)。平面型灯丝应使灯丝平面落在C=0°,C=180°半平面内(见图1);b,U形管的低压钠灯,若无特别说明应便通过两管的平面为垂直状态;c、垂直安装的高压钠灯和高压汞灯,应调整得使电弧支架落在与道路边线正交的垂直平面内。若只有一根支架,应朝屋边放置。当光源水平安装时,电支架应在垂自平面中,若!有一根支架,应朝着反射器。
上述规定不是不能略作改变的,光源的调整情况应记录在测试报告中。5.3.3灯具在光度计上的安装
灯具在光度计上应安装得使灯具光中心(5.3.4)与光度计的光中心重合。5.3.4灯具光中心
。光源中心位下灯具外壳口面(也可以是散开的反射器面)之外,灯具光中心应为光源中心;b:光源中心位于上面指出的平面之内,灯具光中心应在通过光源中心的垂直轴与上述平面的交点上
多于一个光源的灯具,光源中心应是各光源的何中心。6测试方法和过程
光源、灯具的稳定,光度计的定标及测试程序应遵守本章条款的要求。6.1光源、灯具和光度计的稳定
在不少于15min的间隔内,若三次连续的光强或光通量读数问的变化不超过1%,可认为光源灯具和测试设备已达到稳定状态。
应仔细地稳定测试线路和辅助设备。6.2分布光度计的定标——相对法6.2.1 相对法定标基本原理
光源光通量由下式决定:
siny. dy. do
Rer - siny dy+ dc
式中,I——光源在(、?方向的发光强度:Rcr—-光度计在 C,Y方向的读数。上述两者的关系为Ic一K·Re
灯具在心、?方向的实际光强为:Icr(1)K - Rc(1)
那么对光源光通为1000lm时灯具光强Icr(1000)为:Iey(1 000)=Ier(1) . 1,00
=K *Rc-(1)
Re- sint .dy.dci.
(1)
式中;阻——第 只光源的光通量;一灯具中总共使用的光源数;
GB 9468—88
=Rz(1).1 000
或一一由光度计读数计算得到的以任意比例单位表示的第工只光源的光通量,不必通过系数K转换成绝对光强单位。
6. 2. 2决定
可根据测得的光强读数,用直接计算法、等立体角法,环带常数法等适当的方法计算而得。光强读数的数目取决于光源的光分布,-般在12到20个垂直半平面中的每一个平面上取18到20个读数即可。对某些可作出假定光分布类型的光源,只要较少的读数就够了。但这种简化方法的精魔要经过验证。
6.2.3分布光度计的定标
分布光度计可按6.2.1条和6.2.2条所述的原理定标,在灯具测试之前或之后即进行光源测试。附录C对如何定标作出了详细说明。应保证光度计上给定方向的重现性,光源应以便利的方法仔细地固定在光度计上。管形荧光灯要避免产生冷端,某些多灯线路中工作的单支荧光灯管,其光輪出受同一线路中其他灯管工作温度的影响。在此情况下,不受测试的其他灯管应保持通电状态,但应在25℃静止空气中,水平地悬吊在灯具外,不需要移动镇流器。低压钠灯应遵守5.1.5条的要求,光源稳定性的校核,应在测试期问通过不断地比较灯下点的读数来进行,读数的漂移不应超过2%。
要保证光源不被灯架遮挡。如果这种遮挡不可避免的话,这些受影响角度的读数可根据另一边的测试结果来得到
6.3光源和灯具在标准条件下的测最过程老光源和灯其按标准测试条件(3.1条)的要求位于分布光度计-1:,而实验室温度变化符合3.2.1的要求,这时只要按标准实验测试条件,测试结果无须修正,6.4光源和灯具在25C以外的环境温度下测试时修正系数的确定,当光源或灯具不能在符合3.2.1的环境温度条件下测试时,应确定其修正系数,并用米修正所有的测试结果。
此法适用于管形荧光灯具及其他某些气体放电光源。修正系数:
式中:K25t——光源或灯具在t℃下工作时的修正系数;E2℃在标准测试条件下(3,1条),光源或灯具在固定距离和方向上测得的照度。Etc—光源或灯具在环境温度1C下,同一距离同--方向上测得的照度。(3)
E25和E,c的测量应在光源具有足够的稳定(6.1条)后自由通风区进行,并且要遮挡杂散光(参见3.5条)。
6.5光源或灯具在非标准安装位置下测试时修正系数的确定光源或灯具在非标准安装位置测试时通常采用下面两种方法:a:常规法:
b。监视光源法。
GH 9468-88
这些方法适用于管形荧光灯具,也适用于来用其他类型光源的灯具。用上述方法测试时决定修正系数的方法,如下所述。
6.5.1常规法
将正常安装的光源或灯具的光中心和光电池间的垂直轴转到水平面中。光强测量以光电池固定,光源或灯具在空间绕光度计光中心旋转来实现。为了尽减少灯具内或光源周围热状态受到干扰的时间,每个测量平面上的测量均通过光源或灯具绕垂直测试轴旋转来得到,因此每转到一个待测平面时,灯具或光源必须达到稳定状态。修正系数K。出下式决定:
.(4)
式中,K。—为了修正到标准测试条件,用于光源或灯具定位于方向进行光度测试的修正系数E25℃——标准测试条件下,光源或灯具在固定的距离和方向上测得的照度;E。—除去,光源或灯具被定位于方向外,其他条件均与E25相同时测得的照度。E:一般要在25℃环境温度时测试,否则要进行温度修iE(如6.4条所述)。E2rt和E。的测量应根据6.1条的要求在光源足够稳定之后,自然通风区内进行。要邀挡杂散光(参见3.5条),并符合4.2.6款的要求,6.5.2监视光源法
采用本法与常规法相比可减少测试时间。用安装在离待測光源或灯具一小段固定距离的辅助光电池来连续监视光输出的变化,提供必要的修正系数,对用此法测得的每一个光强进行不同的修正,修正系数由下式确定:
.(5)
式中:K。—为了校正到标准测试条件,用于修正定位在θ方向的光源或灯具测试数据的修正系数;一标准测试条件下安装光源或灯具时,由辅助照度计测得的照度。要在光源足够稳定之后,E:
自然通风区域内测试,
E:——光源或灯具定位在6方向时,由辅助照度计测得的照度。应在主光电池测试前或后即测试,光源或灯具不需要在稳定条件下工作。上述测试应符合4.1.3.4.2.5和3.5条的要求。灯下点修正后的光强测量的变化不应大于2%。7测试报告
测试报告至少应包括下列内容:7.1被测灯具的说明
制造厂名称、灯具名称、型号:8.
样品数目及样品选择方法,
光学部件如反射器、折射部件等的说明;灯具示意图:
灯具额定电压和频率。
7.2镇流器(及触发器)
制造厂名称、产品型号;
b。额定电压、功率、频率。
7.3测试用光源
:制造厂名称、光源种类、型号GB9468-88
b.额定光通量输出及给出此光通量时的光源位置c、额定功率
d。分布光度计定标期间的光源位置(5.1.5)7.4测试过程
,采用的测试过程和设备的说明,包括光度计的定标法及光源在灯具中调整的说明;b.测试距离。
7.5测试结果
a。有关垂直半平面上的极坐标光强分布曲线(光源光通量10lm);b:圆铺面光强分布曲线(光源光通量1000lm):c.等光强曲线(光源光通量1000lm)d。灯具效率及各区域(向下路边、向下屋边;向上路边、向上屋边)效率:e,76°方向的闪亮面积:
路面水平照度分布(光源光通量10001m);f.
g:灯具利用系数曲线。
测试方法
灯具安装方法
(3.1 条,3. 2. 3 条)
非标准
非标准
GB9468
附录A
测试仪器和测试方法的选择
参考件)
仪器和测试方法
(4.2.1条)
不带反射镜的分布光度计
带有反射镜的分布光度让
不带按射镜的分布光度计
采用准直光电接收器
不带反射镜的分布光度计常规法不带反射镜的分布光度计监视光源法附录B
“闪亮面积”测量方法
(参考件)
参见 4- 1. 1~ 4. 2. 5
参见 4. 1. 1~4. 2. 5
参见 4. 1. 4 ~ 4. 2. 5
参见 3. 2. 3 ~ 4. 1. 1
4. 2. 6-~-6. 5. 2
参见 3. 2. 3 ~4. 1. 3免费标准下载网bzxz
4. 2. 6~6. 5. 3
道路灯具发光区域内亮度分布很不均勾,反射面形状复杂,要确定其\闪蘑面积”是很困难的。一种简单易行又具有合埋精度的方法如下:将一个大于灯具发光部分尺寸,四边可以滑动的矩形封闭框置于灯前(尽靠近灯具)。首先读取毫无遮挡时灯其在C一0°7一76\方向的读数,然后分别将矩形框的每一边慢慢地向闪就的发光区移动,直到每次得到的新读数为本次移动前读数的0.98时为止,此时矩形框的剩余面积即为计算道路照明不舒适眩光指数G时所采取的“闪亮面积”。附录C
用环带系数法对光度计定标的过程(参考件)
按3.1条和5.1.5条要求安装在光度计上的光源可测得如表C1所示的一组以相对单位表示的光强读数。于是可用给定的环带系数计算光源光通更,最终用下式计算得到光源光通量为1 000lm 时的折换系数 K:
如果灯具不止一个光源,那么光源光通量应是用上述方法分别求得的各光源相对光通的总和。即=+++
然后再用公式(Cl)求出光源光通量为1000lm时的折换系数K。..(C2)

小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
道路照明灯具光度测试
Photometry of luminaires
for street lighting
UDC621.32
GB 9468-:88
制订本标准的目的是为了规定道路照明灯具的光度测试方法。本标准同时还对测试可采用的测量仪器及测试报告应包含的内容作出规定。1适用范围和走义
1.1适用范围
本标准适用于由交流电源供电的道路照明灯具的光度测试。灯具可采用的光源类型如下:a.
荧光高压汞灯:
自镇流汞灯:
金属卤化物灯:
低压钠灯:
高压钠灯;
管形荧光灯;
普通白炽灯:
h.卤钨灯。
1.2定义
下面只包括本标推涉及的主要定义。1.2.1光源为每1000lm光通量的光度测试,灯具的光度测试值折算到灯具内所有光源处于标准条件下的总光通为10001m的情况。1.2.2测半平面(C平面)
以通过灯具光度中心的垂直轴起始的任何一个垂直半平面。1.2.3光强分布
光源或灯具的光强分布表示了它们各自在空间各方向发出的光强:1.2.3.1亮度计算要求的光强分布表示法亮度计算由计算机执行+光强分布以表格形式给出,C-系统和 C、7 角度间隔的选择,如图 1 和表1所示。
1.2.3.2一般要求的光强分布表示法可由下述多种形式表示:
平行于道路轴线的垂直半平面(C=0°,C=180°)上的极坐标光强曲线:包含峰值光强的垂直半平面上的极坐标光强曲线(如果峰值光强不在C一0°C180半平面b.
内);
以峰值光强所在的了角为半圆锥预角的圆锥面上的极坐标光强曲线;(圆形网图)等光强图。
中华人民共和国轻工业部198806-24 批准1989-01-01实施
1.2.4测试距离
GB 9468-88
如果分布光度计使用反射镜的话,从分布光度计的光中心到光度接收器光电池表面间的距离,则为分布光度计光中心到反射镜再到光接收器光电池表面间的距离。垂直轴
谦婚这线
1.2.5灯具效率
格选频
图1灯具光分布的坐标系统
在标准条件(参见3.1条)下测得的灯具光通量与此条件下裸光源(灯具内包含的所有光源)光通量之和的比值。
1.2.6闪亮面积
在C=U°7=76°方向观察的灯具闪完部分投影面积,其测量方法见附录B。0
(10°)
(25°)
270° 285° 300° 310°
4(5°)-
2测试设备,过程和方法的选择
GB 9468—88
90°105° 120*130°
(5)→
230°240°255\
光度测试的精度取决干测试所用的设备及测试过程。本标准规定了测试可接受的精度,并对如何获得此精度作出了指导。
2.1误差种类及其测量
系统误差是使用的测试方法固有的,或由测试仪器的缺陷引起的。如:电压测其、温度测量、光电池的非线性、杂散光、灯具的光谱选择性.反射镜镀银层的不均匀引起的反射比的变化,光源的偏振性、测试用光源的荧光粉涂层不均匀,光源或灯具光学部件的不一致、测试距离太短等等;系统误差可通过各光度测试室测基结果的比较来测定。b,随机误差是由光度测试者控制外的试验条件的变化引起的。如:光源的不稳定,温度的变化由空调机等产生的气流、由光源或灯其运动引起的气流,光电池的疲劳,电源电压、频率的变化,尘埃使反射镜的反射比发生变化等。
随机误差影响测试结果的重复性,可用同一只灯具的重复测试来测定。2.2光度测试可接受的误差范围
任何系统误差和随机误差总和的标推偏差不大下:光强测试:±5%;
光强较低时,取士5%与土1cd/1000lm两者中数值较人的-个,角度测量:10.5°。
若光强变化大,应为士0.2°。
2.3定标过程
GB 9468-88
分布光度计的楚标可用相对法,也可用绝对法。在相对法中,测试所用的光源光通是通过对用光度计任意比例单位的读数表示的光强分布的计算来得到的。然后被测灯具的光强试也以相同比例单读数来表尔。在绝对法中,由已知光通量(单位Im)或发光强度(单位cd)的标准光源对光源和光度计进行绝对单位定标。
相对法定标可减少误差来源,一般推荐采用相对法。附录A(参考件)列出了光学性能测试的仪器和方法的选旧。3测试实验盘的要求
3. 1标准测试条件
a,灯具定位:大多数光源和灯具的光度性能受其定位位置的影响。因此灯其应固定在设计的工作位置上。
设计得可在多种位置工作的灯具。应在-种确定了校正系数(参见 6.5条)并对其他估置有意义的工作位置下测试;
b.光源:原则上光度计应由在测得额定光通量的等条件下工作的光源来定标,对大多数光源来说可以在水平或垂直位置下工作.如果光源具有水平与垂直两个位置的光度数据,那么取与其在灯具中相同的光源置来定标,
c.气流与环境温度:光魔计定标时,灯具或裸光源附近的静止空气温度为25℃;d。测试镇流器:灯具和裸光源的測试应使用同一慎流器,该镇流器应为正规产品。在非标准录件下测得的结果应折换到此标准测试条件。3.2实际测试条件
3.2.1环境温度
3.2.1.1环境温度的变化范围
a:在整个光源或灯具测试期间,平均环境温度应等于25土2℃。b.光源定标时的平均环境温度与灯具试过程中的平均环境温度之差不能超过2℃。如果光度测试符合上述要求,可认为是标准测试条件,不需要校正。否则应按6.4条所述确定其校正系数。
3.2.1.2平均环境温度的测试方法a。对丁安装在固定位置.上(正常安装位置)的光源或灯具,在距光源或灯具两边0.5m处各放置1只温度计,给出温度和。平均环境温度=+,b、对于安装在具有仰角的正常工作位置的光源或灯具,在其面顶部距光源或灯具两边0.5m处各放1只温度让,给出温度和同样在口面底部也2只温度让,给出t。和,。平均环境温度t-++t'++++?.
c,对绕光中心旋转的光源或灯具,应在它们处丁垂直位置时,距光源或灯具上下两边0.5m处各放1只温度计,给出温度t1、2。平均环境温度—。以上一种情况都应遮挡直接辐射对温度计的影响。3.2.2由气流产生的误差的限制
气流可由白然通风、空调或灯具在光度计1的运动产生,为「确保满意的实验室条件,应进行3. 2. 2. 1 和 3- 2. 2. 2 要求的试验。若按下述3.2.2.1和3.2.2.2要求测得每组读数误差的总和不超过2%,则可认为该实验案条件是满足要求的。
GB 946888
3.2.2.1由光源或灯具在光度计上运动造成的相对空气流动裸光源按6.1条所述处于稳定状态后,读取其在指定方向的读数,然后光源在垂直平面内以正常速度对光电池转过360°以后立即再测其读数。两次读数应在相同度和相同方向(通常为灯下点)测得。第二个类似的试验是在水平方向以正常速度将光源旋转360°,灯具也应进行相应的试验。注:这些试验不适用干光源与光电池间的相对运动由光源固定渠实现的场合。3.2.2.2由通风或空调造成的空气流动安装在光度计上的裸光源处于6.1条所述的稳定状态后,在已知环境温度下测得指定方向的读数然后关闭空调设备,尽量减少剩余的通风,重新稳定光源,在相同的环境温度下再次测得读数。灯具也必纳进行类似的试验:
这些试验应对光源或灯具在光度计的不同位置重复进行。3.2.3光源或灯具的非标准定位
当光源或灯具不能按3.1条所述的位置安装在光度计上时,测试结果应采用6.5条决定的校正系数进行较止。
此方法适用于采用管形荧光灯的灯具及其他类型光源的灯具。但是如果光源位暨的改变会导致其光分布发生重大的或不可变换的改变的话,不能在非标准位置下进行光度谢试。3.3供电电源
3.3.1电源电压和频率
供电电源的电压和频率应按灯具标志的额定值选取。如未标出,气体放电灯的灯具应选用镇流器的额定电压和频率。
测试期间电压和赖率的变化应控制在土0.5%以内,对白炽灯灯具,电压变化范国应≤土0.2%。3.3.2电源电玉的波形
电源电压的单个谐波分量的均方根总和不应超过基波的3%。如果使用稳压器应保证波形符合上述要求。3.4电基的测量
在整个光度测试过程中,灯具都应在规定的电压下工作,此电压可在灯具或镇流器的输入端测得。气体放电灯的输入功率,电流或灯管电压,功率以及白炽灯的电流,在光源稳定后,每次测量开始时测试。
为了校核光源工作条件是否变化,整个测试过程中应重复测盘输入功率和(或)电流(电压)。当然在用监视光源法和常规法测试时,不必进行这项检验。3.5杂散光的遮挡
杂散光是指不从被测发光体直接射向光电池的光线。它可以由反射或其他发光体产生。应使杂散光减到最低限度。确定杂散光源位置的最好办法是用眼晴在光电池位暨观案,同时开动光度计,让光源或灯具运动,哪个位置或方向上有杂散光就需用挡屏遮挡。应遮挡得使光电池只能“看到灯具。在使用反射镜的场合,只能“看”到反射镜中灯具的像,而不能“看”到来自灯具本身任何部分的直接出射光。
为了使反射的杂散光减至最低限度,平行于灯具至光电范辩绪的耗何表面,如挡屏的边缘应刻槽或具有·定的角度,而且只能使用黑色表面。要尽可能使杂散光从涂黑表面经过两次或多次反射后才到达光电池,需要在一次反射表面覆盖黑绒或黑毯等。4对光度测试设备的要求
4.1对光电池的要求
4.1.1光电池的特性
GB9468-88
光电池及其测量线路在使用过程中应保持稳定,并且当它暴露在其允许的最大照度水平时不a.
皱劳;
光电池及其测试线路在其用到的最大照度水平上应基本具有线性响应。应对非线性进行修b.
C.光电池的光谱灵度应符合CIE光谱光效率[u(a)]曲线。要定期考核光电池的线性响应和光谐响应的稳定性。校验方法按JJG245《光照度计》的规定执行。4.1.2光电池输出的测量
光电池的输出精度应达到土1%,如用自动记录仪器测量光电流,那么它对于光电流变化的延时响应和对于光电流微小变化的不响应等设备的固有误筹是很重要的。4.1.3监视光源法使用的辅助光电池的附加要求监视光源法使用的辅助光电池除应符合述要求外,还应遮挡得只接收米自灯具中心部位的光。辅助光电池可安胃在任何适当距离上,但应刚性固定并绕灯具旋转。辅助光电池选定的位置应对位于正常测试位置的主光电池不产生干扰。4.1.4准直光电接收器的附加要求此接收器必须只对落在与其表面法线成角内的表面上的光作出响应。u角不应大于2.5°,接收器的直径D由下式决:D=A+2itga
式中:A——灯具口面的最大尺寸:——测试距断。
接收器的灵敏度在整个接收器表面上应基本相同,川以用与检验反射镜反射比变化情况的类似方法来决定。
4.2对分布光度计的要求
4.2.1选择和性能
工业性光度测试实验室中使用的分布光度计的选择应包括合理的精度(参见2.2条)和有效的实验室场地两个方面。选择主要随下面两种安装仪置而定:、灯具安装在正常的工作位置。b.灯具安装在非正常工作位置。这时要考虑机械性能(参见4.2.6),温度变化的影搁(参见6.5条)以及某些类型的光源而造成的光分布不可校正的变化(参见3.2.3)。也应对测试距离进行选择:
C、符合下述规定的测试距离(参见4.2.2)d使用准直光接收器,此时测试距离可不作要求。4.2.2测试距离
一般测试距离应不小于灯具发光口面最大尺寸的15倍。对通过灯具长轴的平面上具有近似余眩光分布的灯具,测试距离既可定为垂直于灯具轴线的发光部分大小的15倍,也可定为平行于灯具轴线的发光部分大小的5倍。使用的测试距离是两者中较大的一个。
在某些情况中,如具有非常狭光束的灯具,15倍的测试距离还不够,4.2.3反射镜的特殊要求
分布光度计中使用的任何反射镜,在所有正常旋转位置上都应刚性支撑并保持平直,其有效表面土反射比的变化不应人于平均值的士3%。可用4.2.4条所述方法,以有规则的间隔进行检查。反射镜应尽可能达到非选择性反射的要求。配备反射镜的光度计(除了较低精度等级也能接受的情况外)不适用于测试发出高偏振光的灯具。4.2.4反射镜反射比变化的测试方法GB 9468-88
调整光度计使光电池的有效位置处于极点,在通过光度计光中心的水半面移动光源可以测得反射镜横向区域上反射比的变化。要求光源在靠进垂方尚上基本具有均勾光分布,光电池位于正常位置时,光源的表观面积应近似为0.003m(如100W内壁涂白的白炽灯)。光源移动时,应考虑到光电池上光线入射角及光源与光电池间距离的变化4.2.5安装在设计的工作位置上的灯具的特殊要求灯具应平滑运动,能自由摆动。在使用荧光灯管的场合,灯具的运动应缓慢不至扰乱灯具中的空气温度。
4.2.6安装在非设计工作位置上的灯其的特殊要求在此测试方法可接受的场台,必须保证灯具,反射器,漫射部件,光源等在测试期间不偏离它们的指定位置。
5测试用光源和被测灯具的选择
5.1测试用光源
5.1.1测试用光源应符台有关的国家标准,如暂时还没有对应的国家标准,应符合该产品的企业标准。对于管形荧光灯,在垂直灯轴平面中,光强偏差不能超过3%,对于多光源灯具,若采用相同类型,相问功率的光源,那么在相同电源和镶流线路下工作时,各光源间出的差异应在 3%范围之内。
测试用光源还应符合 5. 1.2,5.1.3和5. 1.4的要求。5.1.2光源扩散层质量
具有光体或扩散层的光源泡壳的扩散层质量应相当于产品的平均值。5.1.3光源的老化
光源应老化到其光输出显示出连续的稳定读数时为止。老化应通过符合其要求的工作线路进行,白炽灯和管形荧光灯至少应老化100h,其他光源要求老化200h,建议采用每4h关灯15min的老化周期。老化期间管形荧光灯和低压钠灯应水平放置,若无其他说明,应使U形管的平面处于垂直状态。
注:应淘汰老化后出现往何异常现象的光源,并要仔细地保普和使用老化过的光源。5.1.4光源稳定性试验
判定光源是否已达到稳定状态的标准是光源连续工作时光通量变化不大于士1%,并且狂一次连续启点时光通量平均值间的变化不大于2%。这一试验既可在积分球内进行,也可在分布光度计上用测其垂直光源轴线方向的光强的方法进行。测试过程中光源不应移动。
对管形荧光灯,在整个测试过程中,光源附近的空气温度及通风条件应相对稳定如3.2.2条所述。5.1.5裸光源在光度计上的安装
分布光度计定标期问,棵光源应按设计位置或已知光度数据的位置安装,低乐钠灯和管形荧光灯应水平安装。对于安装无特殊要求的光源,应优光取与其在灯具中相同的工作位置。在此情况下,试验报告中应说明定标时的光源位置。5.2试验用镇流器
灯其的输出受使用的镇流器的影响,试验用镇流器应符合3.1条的相应要求。对管形荧光灯、流器的位置和固是方法应待台设计图纸的要求。连接线路在整个测试过程中应保持不变,线路中的导线电阻和接触电阻不应增加到彩响光源的性能。
5.3被测灯具的选择
5.3.1灯具的选择
GB 946888
被测灯具应是规格化的产品,尺寸应符合生产图纸的要求。灯具的光学部件应保持清洁。所有零件都应处于设计位置。被测灯具的取样方式应记录在测试报告土。5.3.2灯具中光源的调整
灯具的光分布受光源调整位置(如灯丝间隙,电弧支架位置等)的影响,·般采用下列原则:8:具有环形灯丝的白烘灯应使灯丝间隙对誉道路横截面(C=90%,C=270°半平面)。平面型灯丝应使灯丝平面落在C=0°,C=180°半平面内(见图1);b,U形管的低压钠灯,若无特别说明应便通过两管的平面为垂直状态;c、垂直安装的高压钠灯和高压汞灯,应调整得使电弧支架落在与道路边线正交的垂直平面内。若只有一根支架,应朝屋边放置。当光源水平安装时,电支架应在垂自平面中,若!有一根支架,应朝着反射器。
上述规定不是不能略作改变的,光源的调整情况应记录在测试报告中。5.3.3灯具在光度计上的安装
灯具在光度计上应安装得使灯具光中心(5.3.4)与光度计的光中心重合。5.3.4灯具光中心
。光源中心位下灯具外壳口面(也可以是散开的反射器面)之外,灯具光中心应为光源中心;b:光源中心位于上面指出的平面之内,灯具光中心应在通过光源中心的垂直轴与上述平面的交点上
多于一个光源的灯具,光源中心应是各光源的何中心。6测试方法和过程
光源、灯具的稳定,光度计的定标及测试程序应遵守本章条款的要求。6.1光源、灯具和光度计的稳定
在不少于15min的间隔内,若三次连续的光强或光通量读数问的变化不超过1%,可认为光源灯具和测试设备已达到稳定状态。
应仔细地稳定测试线路和辅助设备。6.2分布光度计的定标——相对法6.2.1 相对法定标基本原理
光源光通量由下式决定:
siny. dy. do
Rer - siny dy+ dc
式中,I——光源在(、?方向的发光强度:Rcr—-光度计在 C,Y方向的读数。上述两者的关系为Ic一K·Re
灯具在心、?方向的实际光强为:Icr(1)K - Rc(1)
那么对光源光通为1000lm时灯具光强Icr(1000)为:Iey(1 000)=Ier(1) . 1,00
=K *Rc-(1)
Re- sint .dy.dci.
(1)
式中;阻——第 只光源的光通量;一灯具中总共使用的光源数;
GB 9468—88
=Rz(1).1 000
或一一由光度计读数计算得到的以任意比例单位表示的第工只光源的光通量,不必通过系数K转换成绝对光强单位。
6. 2. 2决定
可根据测得的光强读数,用直接计算法、等立体角法,环带常数法等适当的方法计算而得。光强读数的数目取决于光源的光分布,-般在12到20个垂直半平面中的每一个平面上取18到20个读数即可。对某些可作出假定光分布类型的光源,只要较少的读数就够了。但这种简化方法的精魔要经过验证。
6.2.3分布光度计的定标
分布光度计可按6.2.1条和6.2.2条所述的原理定标,在灯具测试之前或之后即进行光源测试。附录C对如何定标作出了详细说明。应保证光度计上给定方向的重现性,光源应以便利的方法仔细地固定在光度计上。管形荧光灯要避免产生冷端,某些多灯线路中工作的单支荧光灯管,其光輪出受同一线路中其他灯管工作温度的影响。在此情况下,不受测试的其他灯管应保持通电状态,但应在25℃静止空气中,水平地悬吊在灯具外,不需要移动镇流器。低压钠灯应遵守5.1.5条的要求,光源稳定性的校核,应在测试期问通过不断地比较灯下点的读数来进行,读数的漂移不应超过2%。
要保证光源不被灯架遮挡。如果这种遮挡不可避免的话,这些受影响角度的读数可根据另一边的测试结果来得到
6.3光源和灯具在标准条件下的测最过程老光源和灯其按标准测试条件(3.1条)的要求位于分布光度计-1:,而实验室温度变化符合3.2.1的要求,这时只要按标准实验测试条件,测试结果无须修正,6.4光源和灯具在25C以外的环境温度下测试时修正系数的确定,当光源或灯具不能在符合3.2.1的环境温度条件下测试时,应确定其修正系数,并用米修正所有的测试结果。
此法适用于管形荧光灯具及其他某些气体放电光源。修正系数:
式中:K25t——光源或灯具在t℃下工作时的修正系数;E2℃在标准测试条件下(3,1条),光源或灯具在固定距离和方向上测得的照度。Etc—光源或灯具在环境温度1C下,同一距离同--方向上测得的照度。(3)
E25和E,c的测量应在光源具有足够的稳定(6.1条)后自由通风区进行,并且要遮挡杂散光(参见3.5条)。
6.5光源或灯具在非标准安装位置下测试时修正系数的确定光源或灯具在非标准安装位置测试时通常采用下面两种方法:a:常规法:
b。监视光源法。
GH 9468-88
这些方法适用于管形荧光灯具,也适用于来用其他类型光源的灯具。用上述方法测试时决定修正系数的方法,如下所述。
6.5.1常规法
将正常安装的光源或灯具的光中心和光电池间的垂直轴转到水平面中。光强测量以光电池固定,光源或灯具在空间绕光度计光中心旋转来实现。为了尽减少灯具内或光源周围热状态受到干扰的时间,每个测量平面上的测量均通过光源或灯具绕垂直测试轴旋转来得到,因此每转到一个待测平面时,灯具或光源必须达到稳定状态。修正系数K。出下式决定:
.(4)
式中,K。—为了修正到标准测试条件,用于光源或灯具定位于方向进行光度测试的修正系数E25℃——标准测试条件下,光源或灯具在固定的距离和方向上测得的照度;E。—除去,光源或灯具被定位于方向外,其他条件均与E25相同时测得的照度。E:一般要在25℃环境温度时测试,否则要进行温度修iE(如6.4条所述)。E2rt和E。的测量应根据6.1条的要求在光源足够稳定之后,自然通风区内进行。要邀挡杂散光(参见3.5条),并符合4.2.6款的要求,6.5.2监视光源法
采用本法与常规法相比可减少测试时间。用安装在离待測光源或灯具一小段固定距离的辅助光电池来连续监视光输出的变化,提供必要的修正系数,对用此法测得的每一个光强进行不同的修正,修正系数由下式确定:
.(5)
式中:K。—为了校正到标准测试条件,用于修正定位在θ方向的光源或灯具测试数据的修正系数;一标准测试条件下安装光源或灯具时,由辅助照度计测得的照度。要在光源足够稳定之后,E:
自然通风区域内测试,
E:——光源或灯具定位在6方向时,由辅助照度计测得的照度。应在主光电池测试前或后即测试,光源或灯具不需要在稳定条件下工作。上述测试应符合4.1.3.4.2.5和3.5条的要求。灯下点修正后的光强测量的变化不应大于2%。7测试报告
测试报告至少应包括下列内容:7.1被测灯具的说明
制造厂名称、灯具名称、型号:8.
样品数目及样品选择方法,
光学部件如反射器、折射部件等的说明;灯具示意图:
灯具额定电压和频率。
7.2镇流器(及触发器)
制造厂名称、产品型号;
b。额定电压、功率、频率。
7.3测试用光源
:制造厂名称、光源种类、型号GB9468-88
b.额定光通量输出及给出此光通量时的光源位置c、额定功率
d。分布光度计定标期间的光源位置(5.1.5)7.4测试过程
,采用的测试过程和设备的说明,包括光度计的定标法及光源在灯具中调整的说明;b.测试距离。
7.5测试结果
a。有关垂直半平面上的极坐标光强分布曲线(光源光通量10lm);b:圆铺面光强分布曲线(光源光通量1000lm):c.等光强曲线(光源光通量1000lm)d。灯具效率及各区域(向下路边、向下屋边;向上路边、向上屋边)效率:e,76°方向的闪亮面积:
路面水平照度分布(光源光通量10001m);f.
g:灯具利用系数曲线。
测试方法
灯具安装方法
(3.1 条,3. 2. 3 条)
非标准
非标准
GB9468
附录A
测试仪器和测试方法的选择
参考件)
仪器和测试方法
(4.2.1条)
不带反射镜的分布光度计
带有反射镜的分布光度让
不带按射镜的分布光度计
采用准直光电接收器
不带反射镜的分布光度计常规法不带反射镜的分布光度计监视光源法附录B
“闪亮面积”测量方法
(参考件)
参见 4- 1. 1~ 4. 2. 5
参见 4. 1. 1~4. 2. 5
参见 4. 1. 4 ~ 4. 2. 5
参见 3. 2. 3 ~ 4. 1. 1
4. 2. 6-~-6. 5. 2
参见 3. 2. 3 ~4. 1. 3免费标准下载网bzxz
4. 2. 6~6. 5. 3
道路灯具发光区域内亮度分布很不均勾,反射面形状复杂,要确定其\闪蘑面积”是很困难的。一种简单易行又具有合埋精度的方法如下:将一个大于灯具发光部分尺寸,四边可以滑动的矩形封闭框置于灯前(尽靠近灯具)。首先读取毫无遮挡时灯其在C一0°7一76\方向的读数,然后分别将矩形框的每一边慢慢地向闪就的发光区移动,直到每次得到的新读数为本次移动前读数的0.98时为止,此时矩形框的剩余面积即为计算道路照明不舒适眩光指数G时所采取的“闪亮面积”。附录C
用环带系数法对光度计定标的过程(参考件)
按3.1条和5.1.5条要求安装在光度计上的光源可测得如表C1所示的一组以相对单位表示的光强读数。于是可用给定的环带系数计算光源光通更,最终用下式计算得到光源光通量为1 000lm 时的折换系数 K:
如果灯具不止一个光源,那么光源光通量应是用上述方法分别求得的各光源相对光通的总和。即=+++
然后再用公式(Cl)求出光源光通量为1000lm时的折换系数K。..(C2)
