【国家标准(GB)】 电信线路磁感应纵电动势和对地电压,电感应电流及杂音计电压的测量方法

UDC621.39

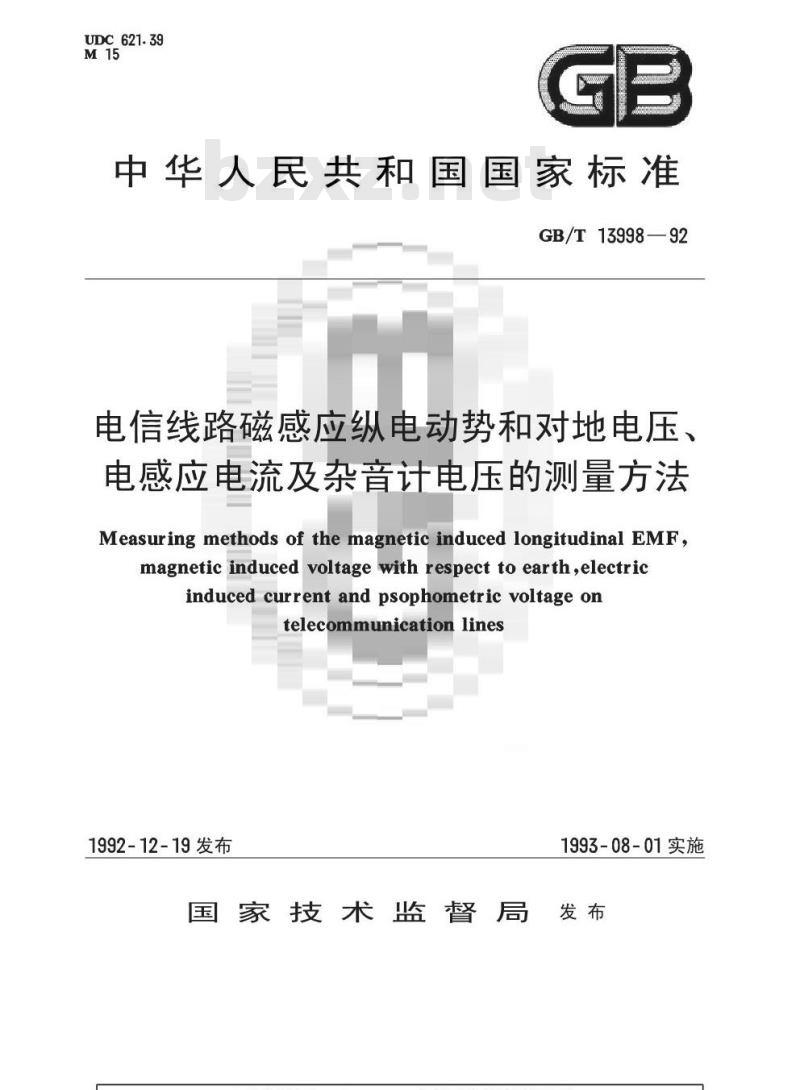

中华人民共和国国家标准
GB/T 13998—92
电信线路磁感应纵电动势和对地电压、电感应电流及杂音计电压的测量方法Measuring methods of the magnetic induced longitudinal EMF,magneticinduced voltage with respect to earth,electricinduced current and psophometric voltage ontelecommunicationlines
1992-12-19发布
国家技术监督局
1993-08-01实施

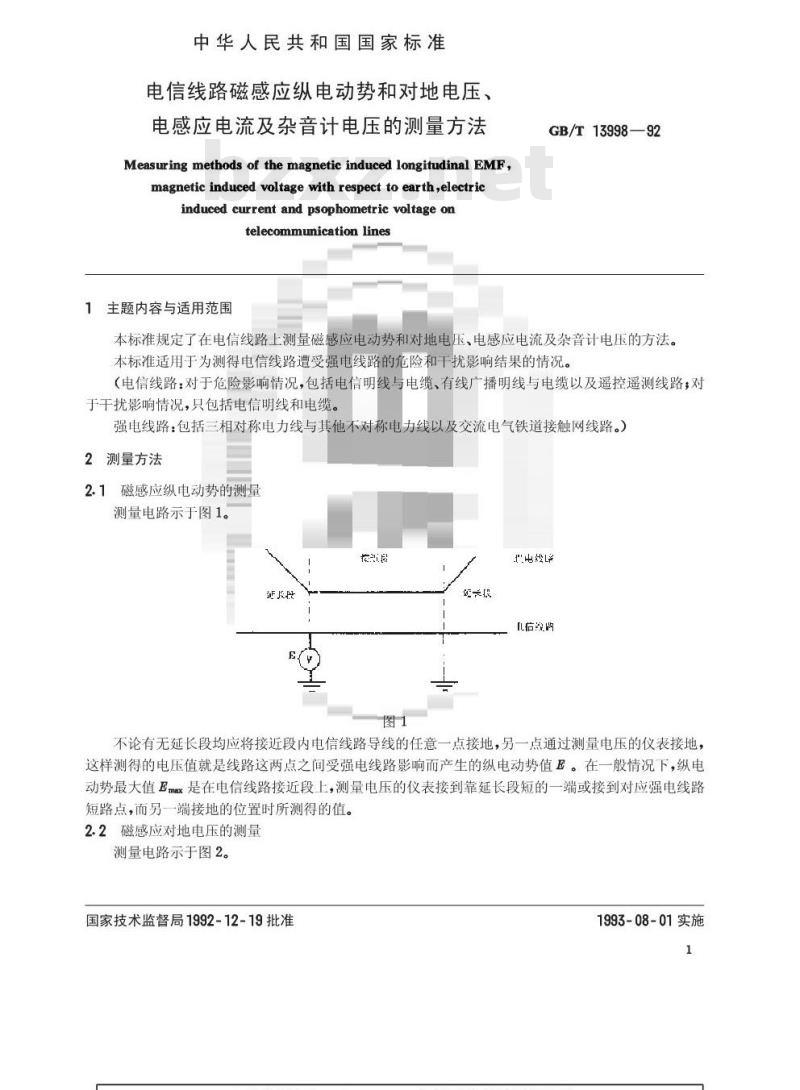

中华人民共和国国家标准
电信线路磁感应纵电动势和对地电压电感应电流及杂音计电压的测量方法Measuring methods of the magnetic induced longitudinal EMF,magnetic induced voltagewithrespecttoearth,electricinduced current and psophometric voltage ontelecommunication lines
1主题内容与适用范围
GB/T 13998—92
本标准规定了在电信线路上测量磁感应电动势和对地电压、电感应电流及杂音计电压的方法。本标准适用于为测得电信线路遭受强电线路的危险和干扰影响结果的情况。（电信线路：对于危险影响情况，包括电信明线与电缆、有线广播明线与电缆以及遥控遥测线路；对于干扰影响情况，只包括电信明线和电缆。强电线路：包括三相对称电力线与其他不对称电力线以及交流电气铁道接触网线路。2测量方法
2.1磁感应纵电动势的测量
测量电路示于图1。
儿后凝牌
不论有无延长段均应将接近段内电信线路导线的任意一点接地，另一点通过测量电压的仪表接地，这样测得的电压值就是线路这两点之间受强电线路影响而产生的纵电动势值E。在一般情况下，纵电动势最大值Emαx是在电信线路接近段上，测量电压的仪表接到靠延长段短的一端或接到对应强电线路短路点，而另一端接地的位置时所测得的值。2.2磁感应对地电压的测量

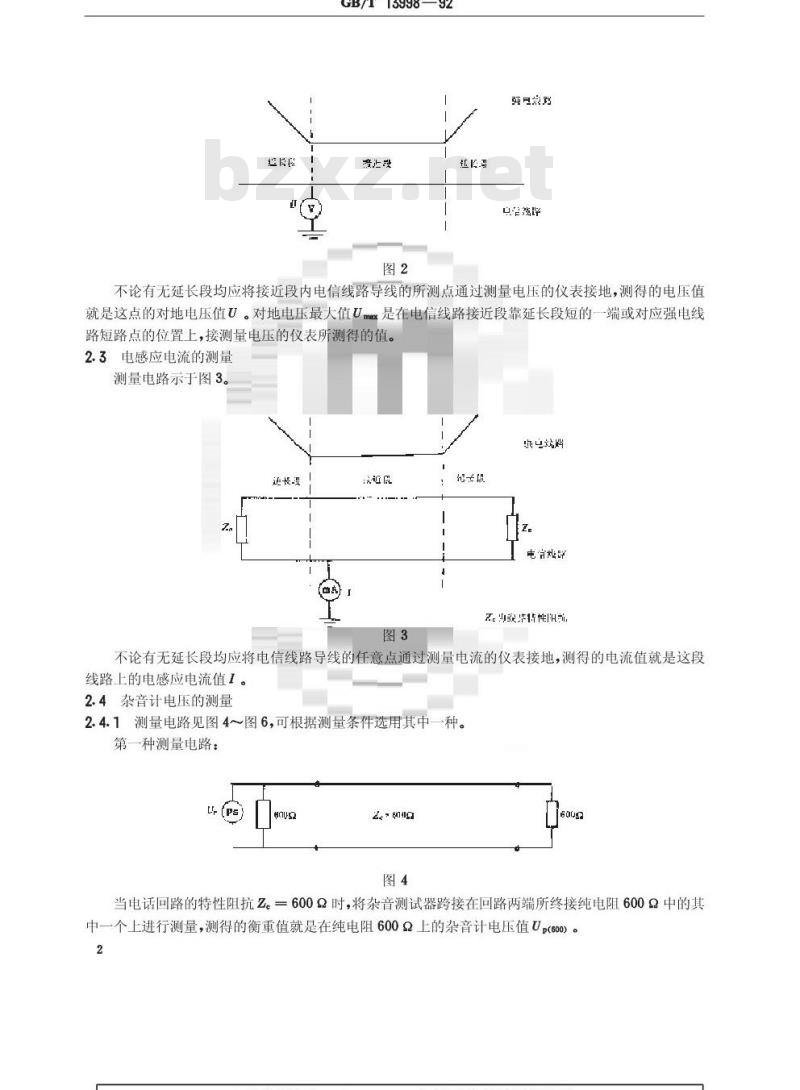

测量电路示于图2。
国家技术监督局1992-12-19批准1993-08-01实施
GB/T13998—92
赔正改
纯月您
不论有无延长段均应将接近段内电信线路导线的所测点通过测量电压的仪表接地，测得的电压值就是这点的对地电压值U。对地电压最大值U是在电信线路接近段靠延长段短的一端或对应强电线路短路点的位置上，接测量电压的仪表所测得的值。2.3电感应电流的测量
测量电路示于图3。
Z.疑准性H%
不论有无延长段均应将电信线路导线的任意点通过测量电流的仪表接地，测得的电流值就是这段线路上的电感应电流值1。
2.4杂音计电压的测量
2.4.1测量电路见图4图6，可根据测量条件选用其中一种。第一种测量电路：
当电话回路的特性阻抗Z。=600Q时，将杂音测试器跨接在回路两端所终接纯电阻600Q中的其中一个上进行测量，测得的衡重值就是在纯电阻600Q上的杂音计电压值Up(600）。2

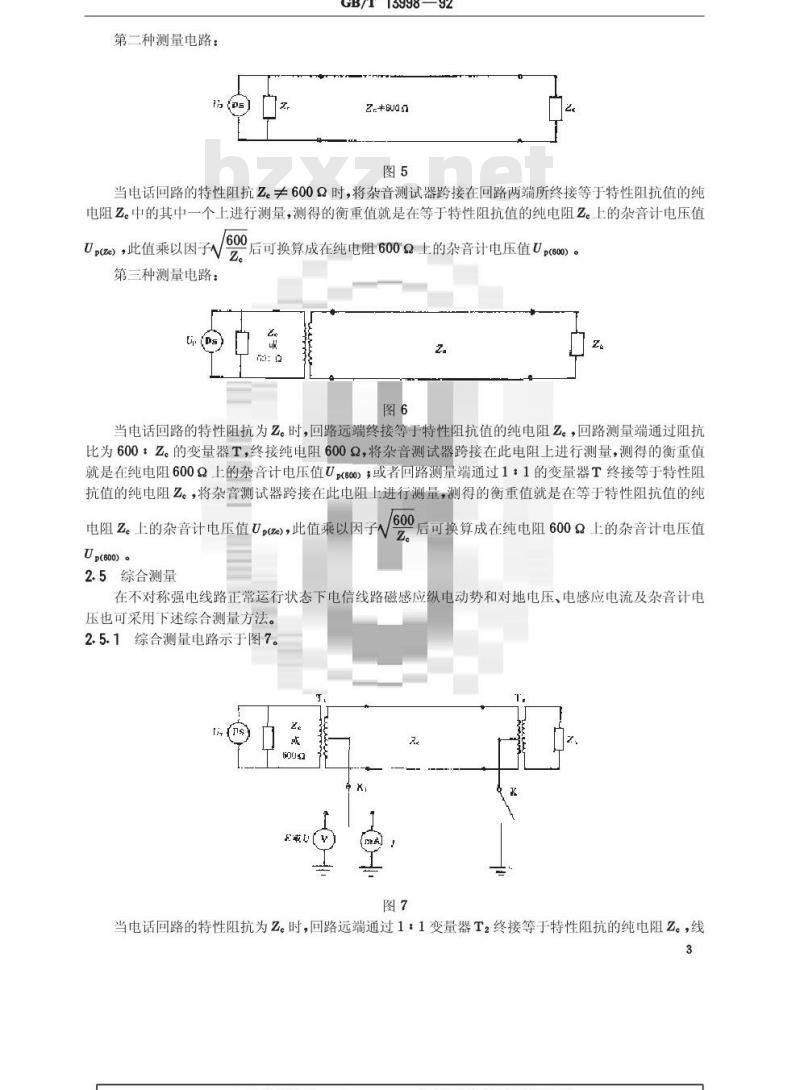

第二种测量电路：
GB/T13998—92
当电话回路的特性阻抗Z。≠600Q时，将杂音测试器跨接在回路两端所终接等于特性阻抗值的纯电阻Z。中的其中一个上进行测量，测得的衡重值就是在等于特性阻抗值的纯电阻Z。上的杂音计电压值Up(ze)，此值乘以因子
第三种测量电路：
后可换算成在纯电阻600Q上的杂音计电压值Up(600）。2.
当电话回路的特性阻抗为Z。时，回路远端终接等于特性阻抗值的纯电阻Z。，回路测量端通过阻抗比为600：Z。的变量器T，终接纯电阻600Q，将杂音测试器跨接在此电阻上进行测量，测得的衡重值就是在纯电阻600Q上的杂音计电压值U,(600)，或者回路测量端通过1：1的变量器T终接等于特性阻抗值的纯电阻Z。，将杂音测试器跨接在此电阻上进行测量，测得的衡重值就是在等于特性阻抗值的纯/600
电阻Ze上的杂音计电压值Up(ze)，此值乘以因子后可换算成在纯电阻600α上的杂音计电压值U,(600)。bzxZ.net
2.5综合测量
在不对称强电线路正常运行状态下电信线路磁感应纵电动势和对地电压、电感应电流及杂音计电压也可采用下述综合测量方法。2.5.1综合测量电路示于图7。
当电话回路的特性阻抗为Z。时，回路远端通过1：1变量器T，终接等于特性阻抗的纯电阻Z。，线3
GB/T13998—92

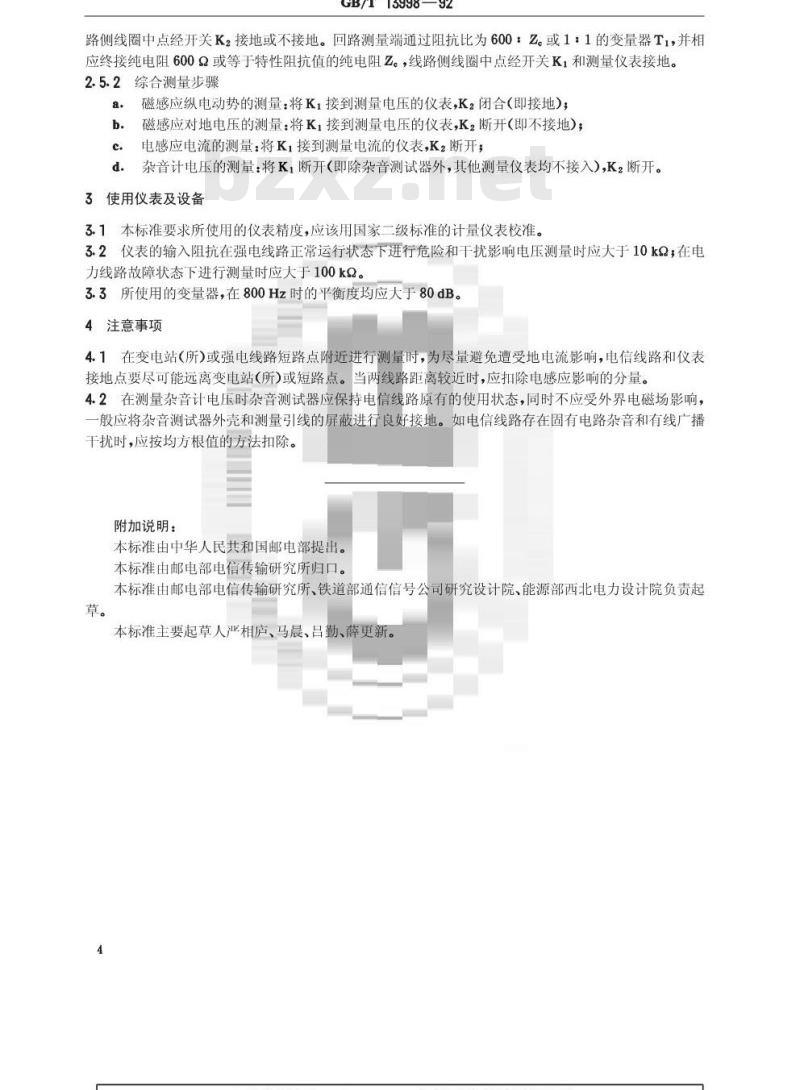

路侧线圈中点经开关K2接地或不接地。回路测量端通过阻抗比为600：Z或1：1的变量器T1并相应终接纯电阻600Q或等于特性阻抗值的纯电阻Zc，线路侧线圈中点经开关K，和测量仪表接地。2.5.2综合测量步骤
磁感应纵电动势的测量：将K1接到测量电压的仪表，K2闭合(即接地)；磁感应对地电压的测量：将K，接到测量电压的仪表,K，断开（即不接地)；b.
电感应电流的测量：将K1接到测量电流的仪表，K2断开；d.
杂音计电压的测量：将K，断开（即除杂音测试器外，其他测量仪表均不接入)，K2断开。3使用仪表及设备
3.1本标准要求所使用的仪表精度，应该用国家二级标准的计量仪表校准。3.2仪表的输入阻抗在强电线路正常运行状态下进行危险和干扰影响电压测量时应大于10kQ在电力线路故障状态下进行测量时应大于100kQ。3.3所使用的变量器，在800Hz时的平衡度均应大于80dB。4注意事项
4.1在变电站（所)或强电线路短路点附近进行测量时，为尽量避免遭受地电流影响，电信线路和仪表接地点要尽可能远离变电站（所）或短路点。当两线路距离较近时，应扣除电感应影响的分量。4.2在测量杂音计电压时杂音测试器应保持电信线路原有的使用状态，同时不应受外界电磁场影响，一般应将杂音测试器外壳和测量引线的屏蔽进行良好接地。如电信线路存在固有电路杂音和有线广播干扰时，应按均方根值的方法扣除。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所、铁道部通信信号公司研究设计院、能源部西北电力设计院负责起草。
本标准主要起草人严相庐、马晨、吕勤、薛更新。4
