【国家标准(GB)】 金属锰化学分析方法红外线吸收法测定硫量

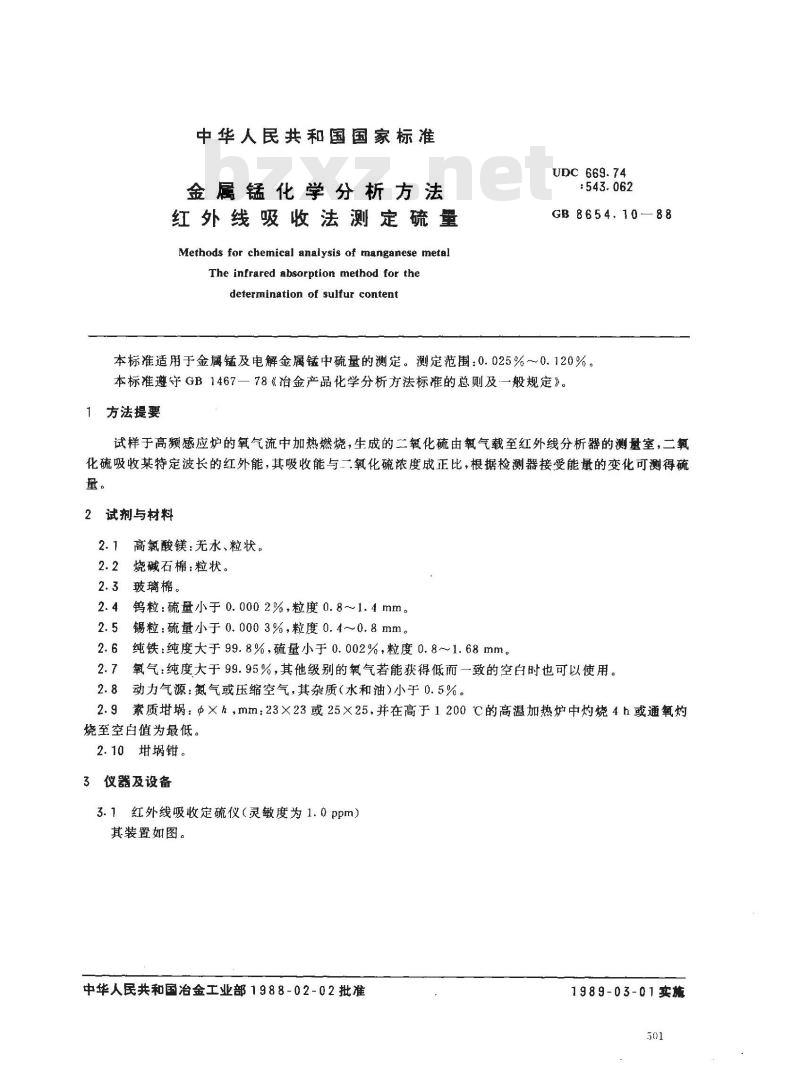

中华人民共和国国家标准
金属锰化学分析方法
红外线吸收法测定硫量
Methods for chemical analysis of manganese metalThe infrared absorption method for thedetermination of sulfur contentUDC 669. 74
GB8654.10—88
本标准适用于金属锰及电解金属锰中硫量的测定。测定范围：0.025%～0.120%。本标准遵守GB1467一78《冶金产品化学分析方法标准的总则及一般规定》。1方法提要
试样于高频感应炉的氧气流中加热燃烧，生成的二氧化硫由氧气载至红外线分析器的测量室，二氧化硫吸收某特定波长的红外能，其吸收能与二氧化硫浓度成正比，根据检测器接受能量的变化可测得硫量。
2试剂与材料
2.1高氯酸镁：无水、粒状。
2.2烧碱石棉：粒状。
2.3玻璃棉。
2.4钨粒：硫量小于0.0002%，粒度0.8~1.4mm。2.5
锡粒：硫量小于0.0003%，粒度0.4~0.8mm。2.6纯铁：纯度大于99.8%，硫量小于0.002%，粒度0.8~1.68mm。2.7氧气：纯度大于99.95%，其他级别的氧气若能获得低而一致的空白时也可以使用。2.8动力气源：氮气或压缩空气，其杂质（水和油）小于0.5%。2.9
素质埚：中×h，mm：23×23或25×25，并在高于1200℃的高温加热炉中灼烧4h或通氧灼烧至空白值为最低。
2.10埚钳。
3仪器及设备
3.1红外线吸收定硫仪（灵敏度为1.0ppm）其装置如图。
中华人民共和国治金工业部1988-02-02批准1989-03-01实施

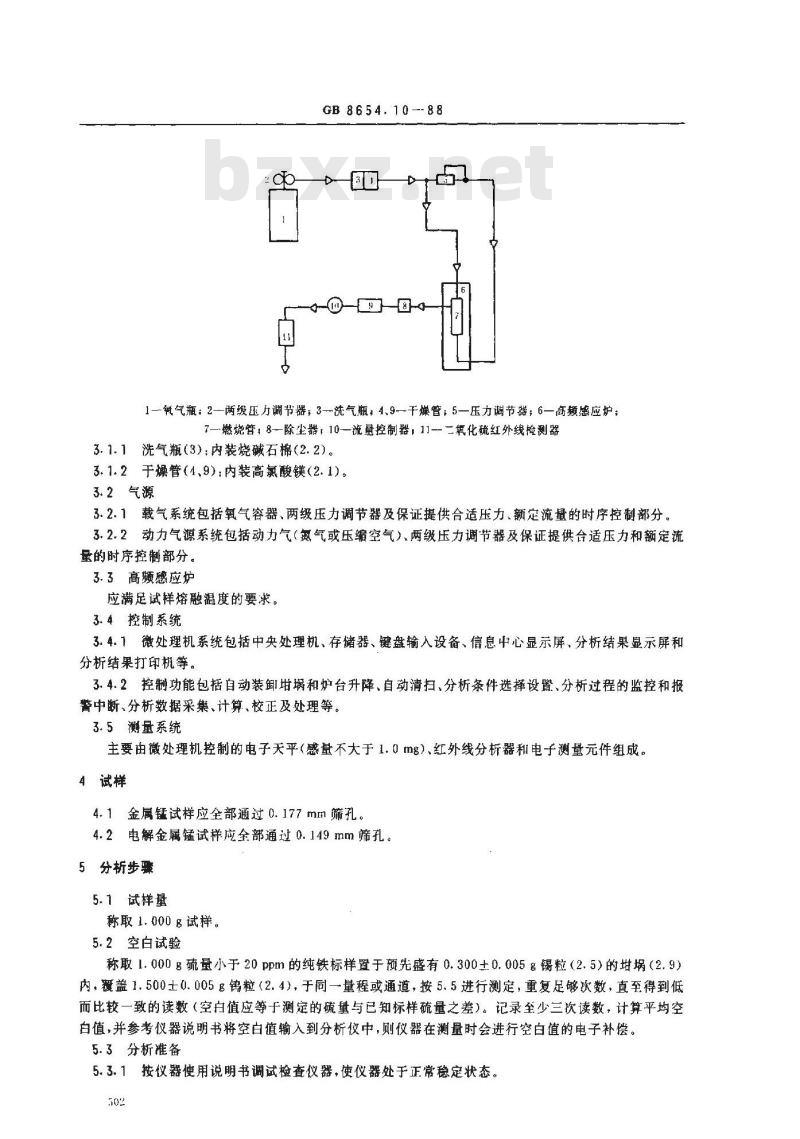

GB8654.10--88
1—氢气瓶：2—两级压力调节器；3洗气瓶：4、9—干燥管；5—压力谢节器；6—商频感应炉；7—燃烧管，8—除尘器，10—流量控制器，11-二氧化硫红外线捡测器3.1.1洗气瓶(3)；内装烧碱石棉(2.2)。3.1.2干燥管（1、9)：内装高氯酸镁(2.1)。3.2气源
3.2.1载气系统包括氧气容器、两级压力调节器及保证提供合适压力、额定流量的时序控制部分。3.2.2动力气源系统包括动力气（氮气或压缩空气）、两级压力调节器及保证提供合适压力和额定流量的时序控制部分。
3.3高频感应炉
应满足试样熔融温度的要求。
3. 4控制系统
3.4.1微处理机系统包括中央处理机、存储器、键盘输入设备、信息中心显示屏、分析结果显示屏和分析结果打印机等。
3.4.2控制功能包括自动装卸璃和炉台升降、自动清扫、分析条件选择设置、分析过程的监控和报警中断、分析数据采集、计算、校正及处理等。3.5测量系统
主要由微处理机控制的电子天平（感量不大于1.0mg）、红外线分析器和电子测量元件组成。4试样此内容来自标准下载网
4.1金属锰试样应全部通过0.177mm筛孔。4.2电解金属锰试样应全部通过0.149mm筛孔。5分析步骤
5.1试样量
称取1.000g试样。
5.2空白试验
称取1.000g硫量小于20ppm的纯铁标样置于预先盛有0.300±0.005g镊粒（2.5）的埚（2.9）内，覆盖1.500士0.005g钨粒（2.4），于同一量程或通道，按5.5进行测定，重复足够次数，直至得到低而比较一致的读数（空白值应等于测定的硫与已知标样硫量之差）。记录至少三次读数，计算平均空白值，并参考仪器说明书将空白值输入到分析仪中，则仪器在测量时会进行空白值的电子补偿。5.3分析准备
5.3.1按仪器使用说明书调试检查仪器，使仪器处于正常稳定状态。502
5.3.2选择设置最佳分析条件。

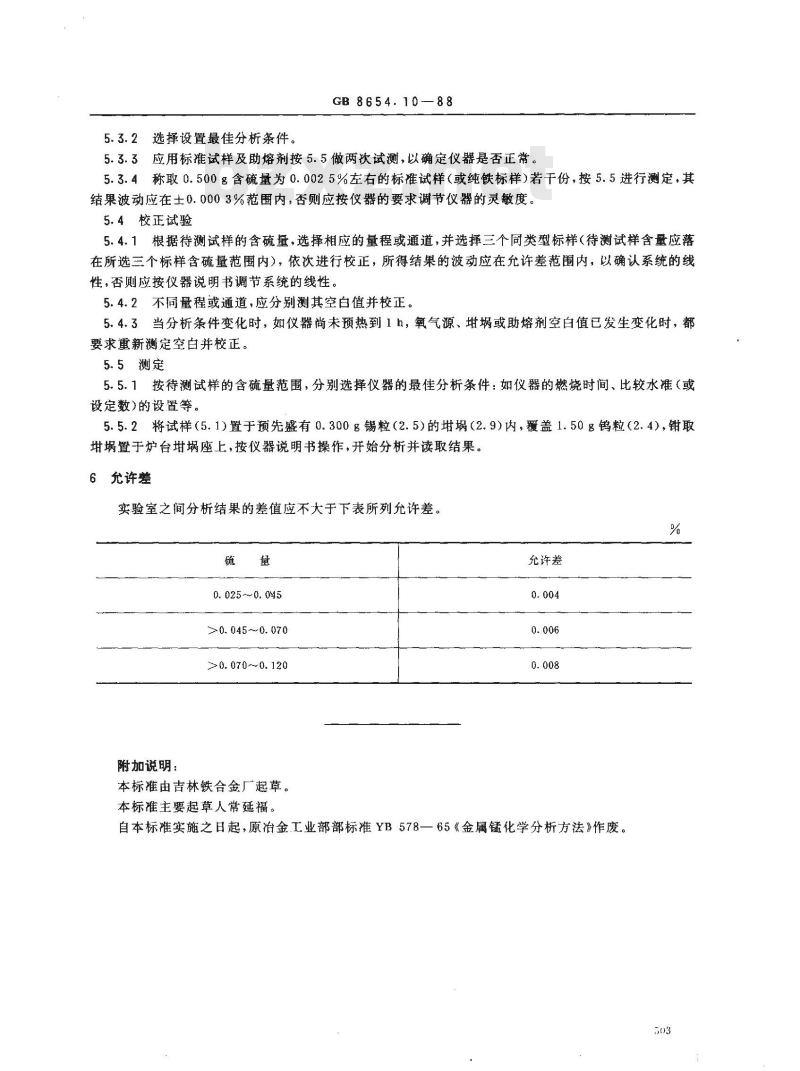

GB8654.10—88
5.3.3应用标准试样及助熔剂按5.5做两次试测，以确定仪器是否正常。5.3.4称取0.500g含硫量为0.0025%左右的标准试样（或纯铁标样）若干份，按5.5进行测定，其结果波动应在士0.0003%范围内，否则应按仪器的要求调节仪器的灵敏度。5.4校正试验
5.4.1根据待测试样的含硫量，选择相应的量程或通道，并选择三个同类型标样（待测试样含量应落在所选三个标样含硫量范围内），依次进行校正，所得结果的波动应在允许差范围内，以确认系统的线性，否则应按仪器说明书调节系统的线性。5.4.2不同量程或通道，应分别测其空白值并校正。5.4.3当分析条件变化时，如仪器尚未预热到1h，氧气源、或助熔剂空白值已发生变化时，都要求重新测定空白并校正。
5.5测定
5.5.1按待测试样的含硫量范围，分别选择仪器的最佳分析条件：如仪器的燃烧时间、比较水准（或设定数)的设置等。
5.5.2将试样（5.1)置于预先盛有0.300g锡粒（2.5）的埚（2.9）内，覆盖1.50g钨粒（2.4），钳取埚置于炉台埚座上，按仪器说明书操作，开始分析并读取结果。6允许差
实验室之间分析结果的差值应不大于下表所列允许差。%
0. 025 ~~0. 045
>0. 045~0.070
>0. 070~0.120
附加说明：
本标准由吉林铁合金厂起草。
本标准主要起草人常延福。
充许差
自本标准实施之日起，原冶金工业部部标准YB578一65《金属锰化学分析方法》作废。503
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
