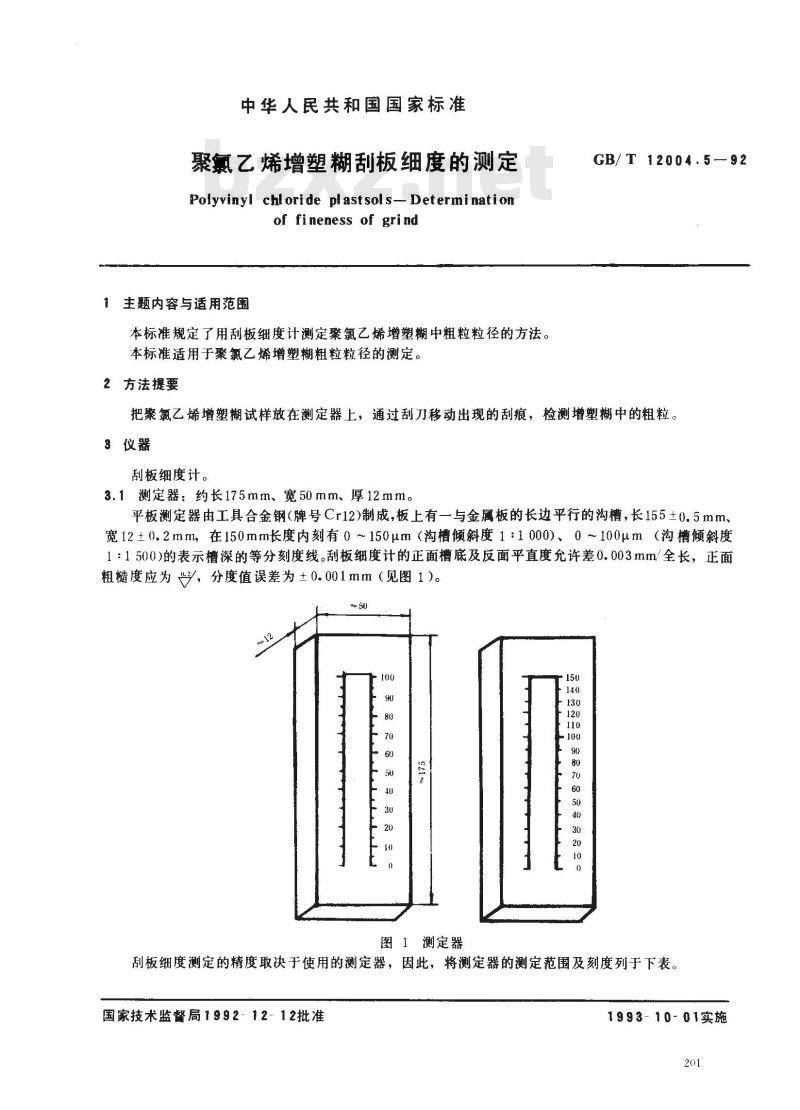

【国家标准(GB)】 聚氯乙烯增塑糊刮板细度的测定

中华人民共和国国家标准
聚氟乙烯增塑糊刮板细度的测定Polyvinyl chloride plastsols-Determinationof fineness of grind
1 主题内容与适用范围
本标准规定了用刮板细度计测定聚氯乙烯增塑糊中粗粒粒径的方法。本标准适用于聚氯乙烯增塑糊粗粒粒径的测定。2方法提要
GB/T 12004.5-92
把聚氯乙烯增塑糊试样放在测定器上，通过刮刀移动出现的刮痕，检测增塑糊中的粗粒。3仪器
刮板细度计。
3.1测定器：约长175mm、宽50mm、厚12mm。平板测定器由工具合金钢（牌号Cr12)制成，板上有一与金属板的长边平行的沟槽，长155±0.5mm、宽12±0.2mm，在150mm长度内刻有0～150μm（沟槽倾斜度1：1000）、0～100μm（沟槽倾斜度1：1500)的表示槽深的等分刻度线。刮板细度计的正面槽底及反面平直度允许差0.003mm/全长，正面粗糙度应为，分度值误差为±0.001mm（见图1）。 50
图1测定器
刮板细度测定的精度取决于使用的测定器，因此，将测定器的测定范围及刻度列于下表。国家技术监督局1992~12-12批准1993-10-01实施
沟槽的最大深度
3.2刮刀

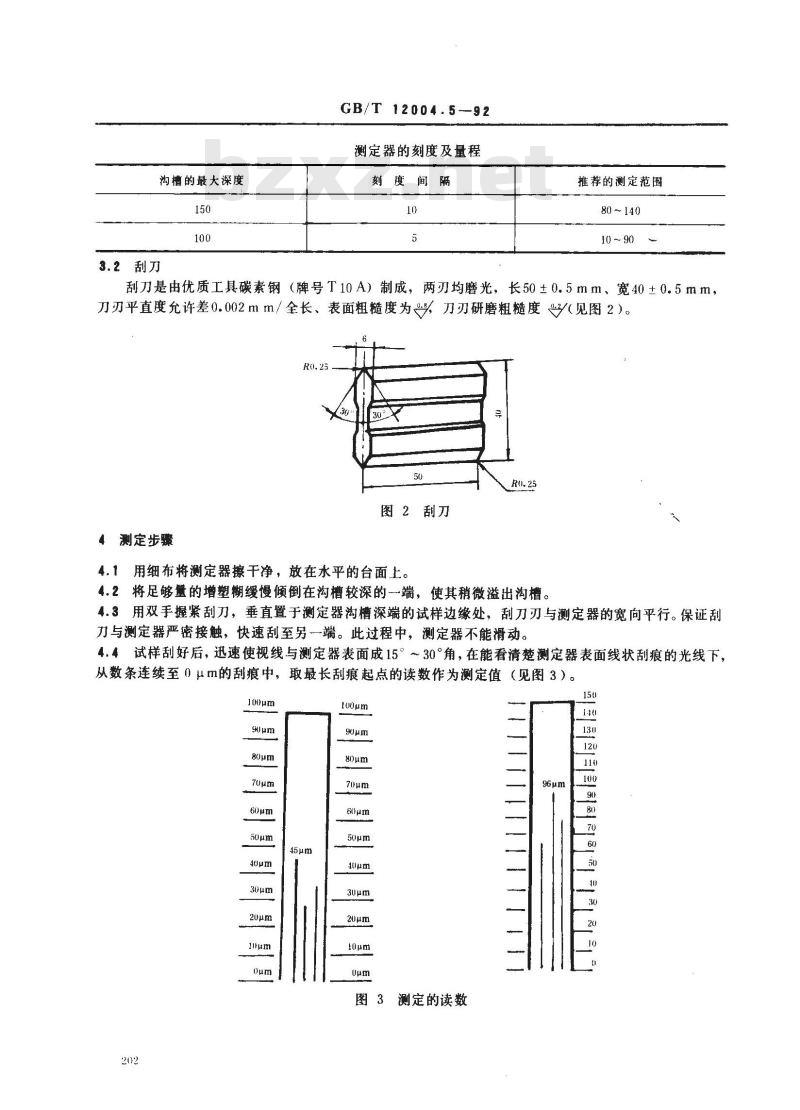

GB/T 12004.5--92
测定器的刻度及量程
刻度间隔
推荐的测定范围
80 ~140
10 ~ 90
刮刀是由优质工具碳素钢（牌号T10A）制成，两刃均磨光，长50±0.5mm、宽40±0.5mm，刀刃平直度允许差0.002mm/全长、表面粗糙度为%刀刃研磨粗糙度/（见图2）。RO.25
图2２刮刀
4测定步骤
4.1用细布将测定器擦干净，放在水平的台面上。4.2将足够量的增塑糊缓慢倾倒在沟槽较深的端，使其稍微溢出沟槽。4.3用双手握紧刮刀，垂直置于测定器沟槽深端的试样边缘处，刮刀刃与测定器的宽向平行。保证刮刀与测定器严密接触，快速刮至另一端。此过程中，测定器不能滑动。4.4试样刮好后，迅速使视线与测定器表面成15°～30°角，在能看清楚测定器表面线状刮痕的光线下，从数条连续至0μm的刮痕中，取最长刮痕起点的读数作为测定值（见图3）。100um
图3测定的读数
GB/T12004.5-92bZxz.net

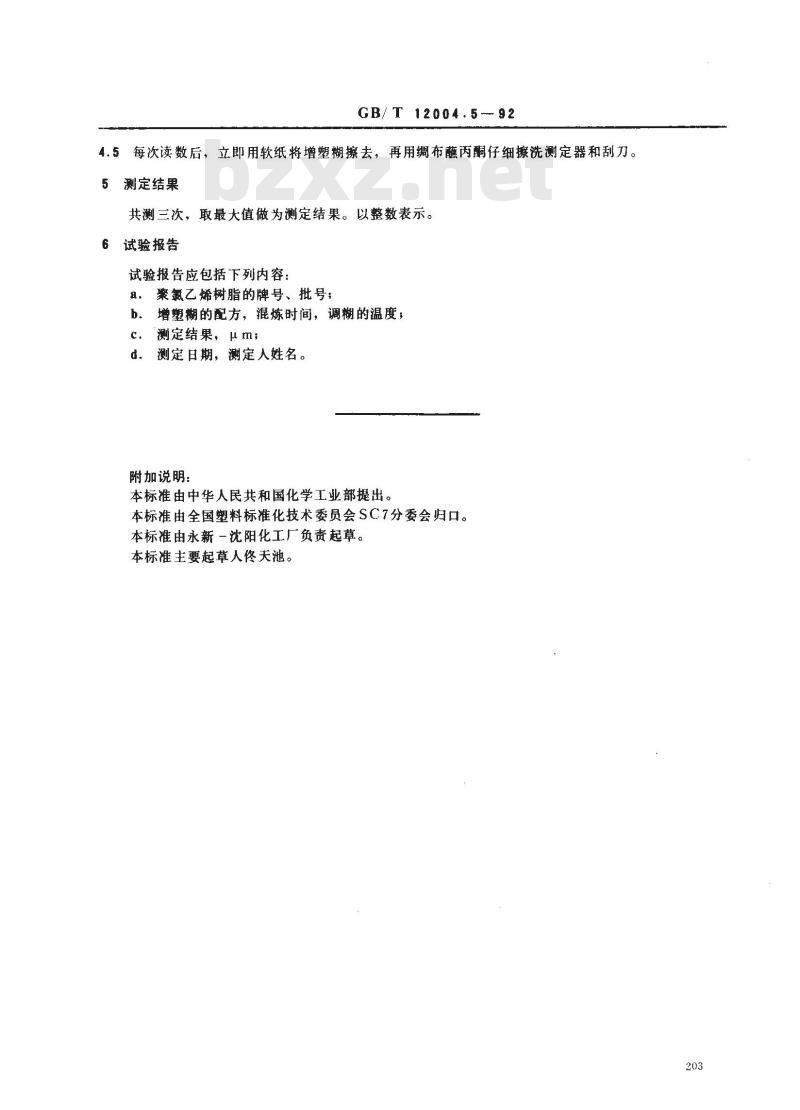

4.5每次读数后，立即用软纸将增塑糊擦去，再用绸布蘸丙酮仔细擦洗测定器和刮刀。测定结果
共测三次，取最大值做为测定结果。以整数表示。6
试验报告
试验报告应包括下列内容：
聚氯乙烯树脂的牌号、批号；
增塑糊的配方，混炼时间，调糊的温度；b.
测定结果，μm；
测定日期，测定人姓名。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国塑料标准化技术委员会SC7分委会归口。本标准由永新一沈阳化工厂负责起草。本标准主要起草人佟天池。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
