【国家标准(GB)】 聚氯乙烯糊树脂 糊的制备

GB/T12004.2-1996

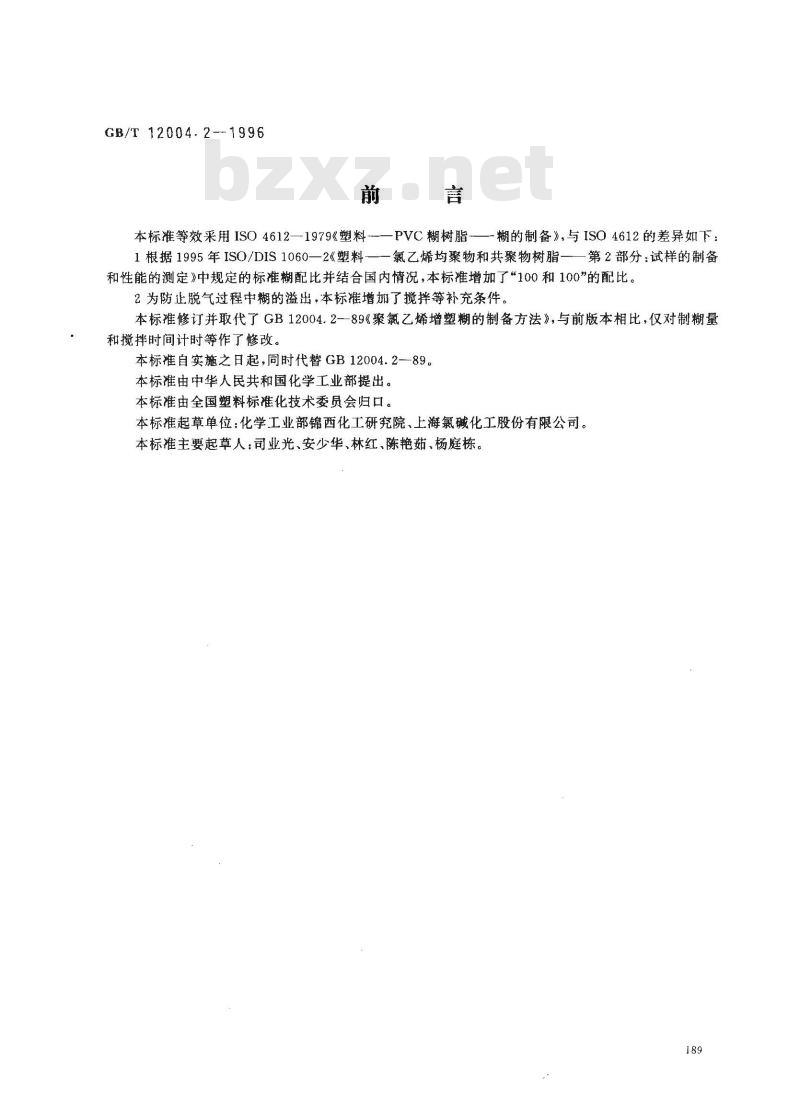

本标准等效采用ISO4612—1979《塑料—PVC糊树脂—-糊的制备》，与ISO4612的差异如下1根据1995年ISO/DIS1060—2《塑料—一氯乙烯均聚物和共聚物树脂—第2部分：试样的制备和性能的测定》中规定的标准糊配比并结合国内情况，本标准增加了“100和100”的配比。2为防止脱气过程中糊的溢出，本标推增了搅拌等补充条件。本标准修订并取代了GB12004.2-89《聚氯乙烯增塑糊的制备方法》，与前版本相比，仅对制糊量和搅拌时间计时等作了修改。
本标自实施之日起，同时代替GB12004.2—89。本标准由中华人民共和国化学工业部提出。本标准由全国塑料标准化技术委员会归口。本标准起草单位：化学工业部锦西化工研究院、上海氯碱化工股份有限公司。本标准主要起草人：司业光、安少华、林红、陈艳茹、杨庭栋。189
GB/T12004.2—1996

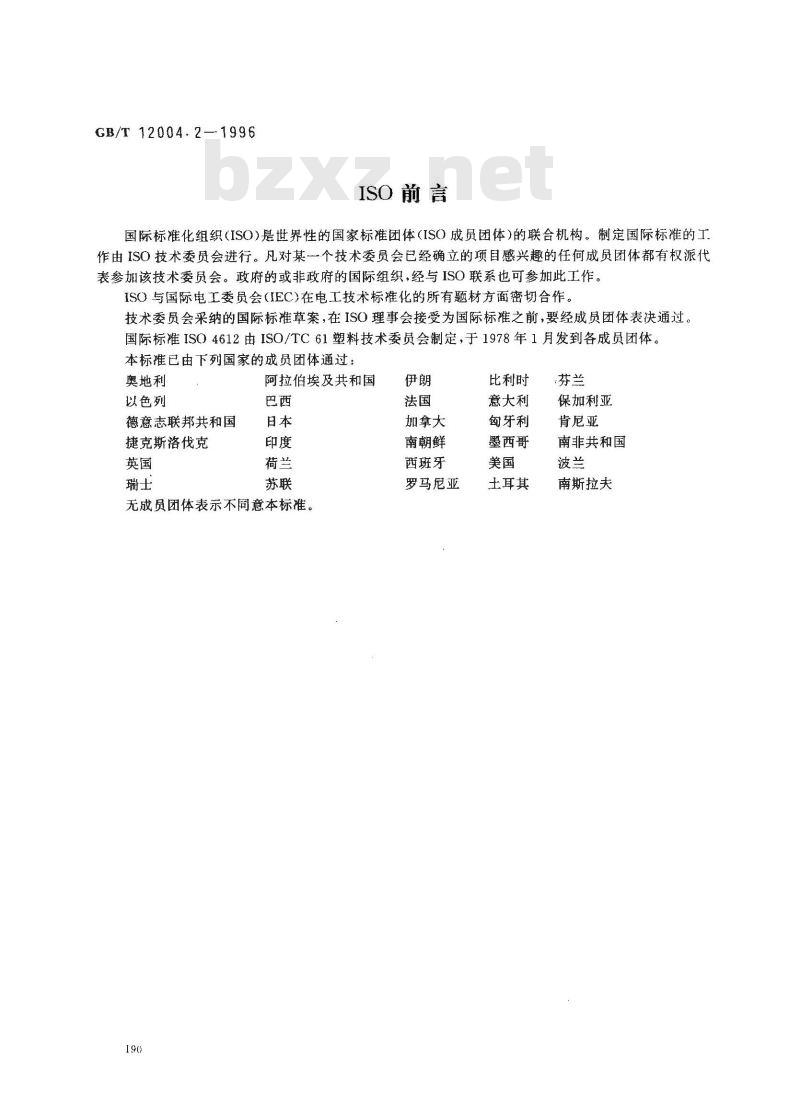

ISO前言
国际标准化组织(ISO)是世界性的国家标准团体(ISO成员团体)的联合机构。制定国际标准的工作由ISO技术委员会进行。凡对某·个技术委员会已经确立的项目感兴趣的任何成员团体都有权派代表参加该技术委员会。政府的或非政府的国际组织，经与ISO联系也可参加此工作。ISO与国际电工委员会（IEC)在电工技术标准化的所有题材方面密切合作。技术委员会采纳的国际标准草案，在ISO理事会接受为国际标准之前，要经成员团体表决通过。国际标准ISO4612由ISO/TC61塑料技术委员会制定，于1978年1月发到各成员团体。本标准已由下列国家的成员团体通过：奥地利
以色列
德意志联邦共和国
捷克斯洛伐克
阿拉伯埃及共和国
无成员团体表示不同意本标准。190
加拿大
南朝鲜
西斑牙
罗马尼亚
比利时
意大利
匈牙利
墨西哥
土耳其
保加利亚
肯尼亚
南非共和国
南斯拉夫

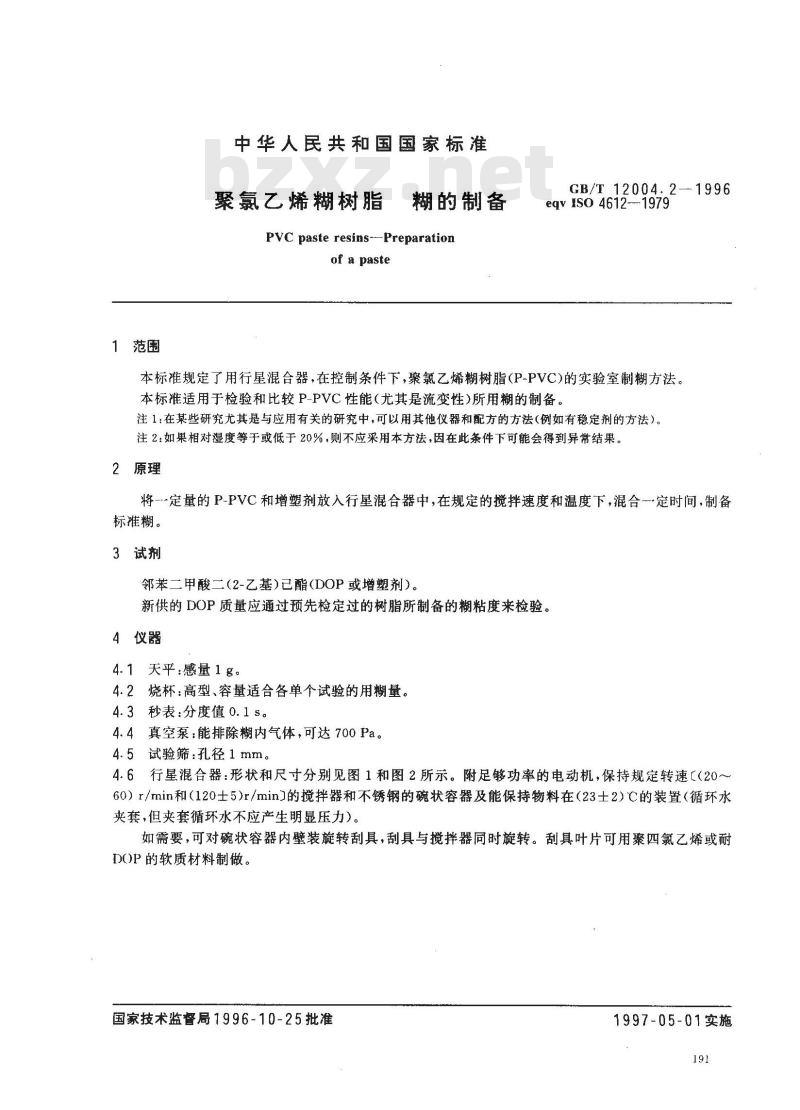

1范围
中华人民共和国国家标准
聚氯乙烯糊树脂
糊的制备
PVC paste resins--Preparationof a paste
GB/T 12004.2—1996
eqv IsO 4612--1979
本标准规定了用行星混合器，在控制条件下，聚氯乙烯糊树脂(P-PVC)的实验室制糊方法。本标准适用于检验和比较P-PVC性能(尤其是流变性)所用糊的制备。注1：在某些研究尤其是与应用有关的研究中，可以用其他仪器和配方的方法(例如有稳定剂的方法）。注2：如果相对湿度等于或低于20%，则不应采用本方法，因在此条件下可能会得到异常结果。2原理
将--定量的P-PVC和增塑剂放入行星混合器中，在规定的搅拌速度和温度下，混合定时间，制备标准糊。
3试剂
邻苯二甲酸二（2-乙基)已酯(DOP或增塑剂）。新供的DOP质量应通过预先检定过的树脂所制备的糊粘度来检验。4仪器
4.1天平：感量1g。
4.2烧杯：高型、容量适合各单个试验的用糊量。4.3秒表：分度值0.1s。
4.4真空泵：能排除糊内气体，可达700Pa。4.5试验筛：孔径1mm。
4.6行星混合器：形状和尺寸分别见图1和图2所示。附足够功率的电动机，保持规定转速【(20～60）r/min和（120士5）r/min）的搅拌器和不锈钢的碗状容器及能保持物料在（23士2）C的装置（循环水夹套，但夹套循环水不应产生明显压力）。如需要，可对碗状容器内壁装旋转刮具，刮具与搅拌器同时旋转。刮具叶片可用聚四氯乙烯或耐DOP的软质材料制做。下载标准就来标准下载网
国家技术监督局1996-10-25批准1997-05-01实施

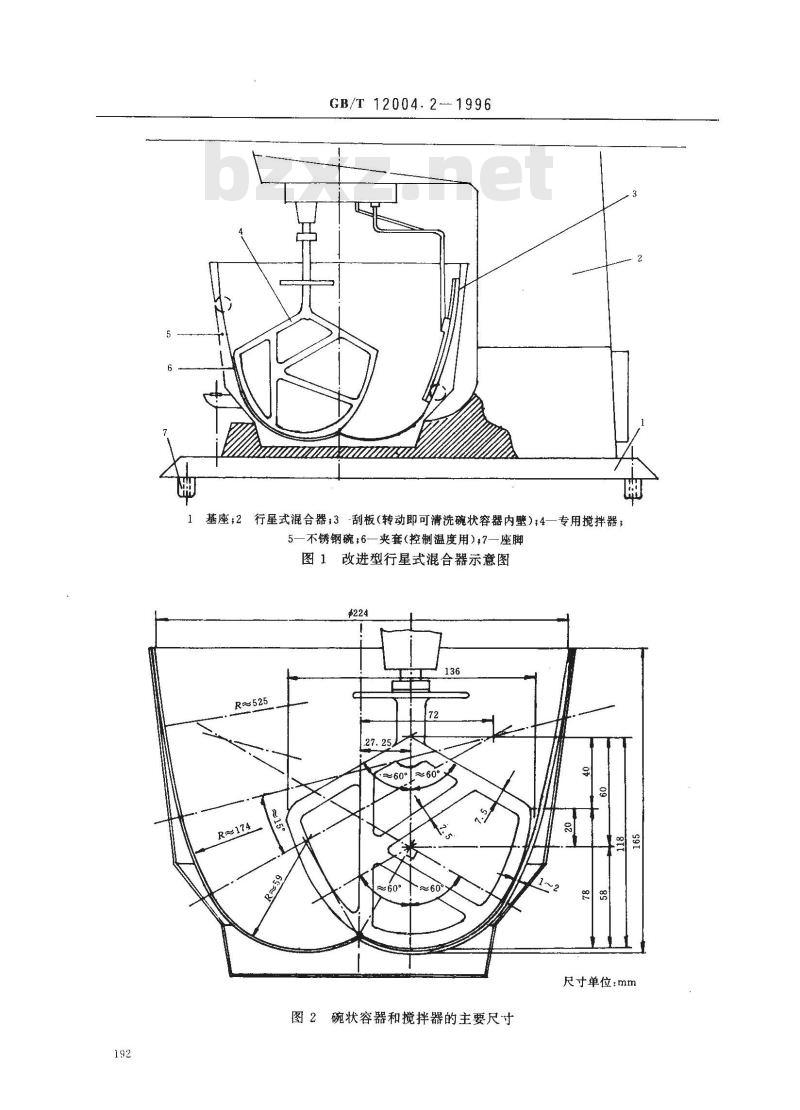

GB/T 12004.2--1996
1基座;2行星式混合器；3-刮板(转动即可清洗碗状容器内璧);4一专用搅拌器；5—不锈钢碗；6—夹套（控制温度用），7—座脚图1改进型行星式混合器示意图
尺寸单位：mm
图2碗状容器和搅拌器的主要尺寸5操作步骤

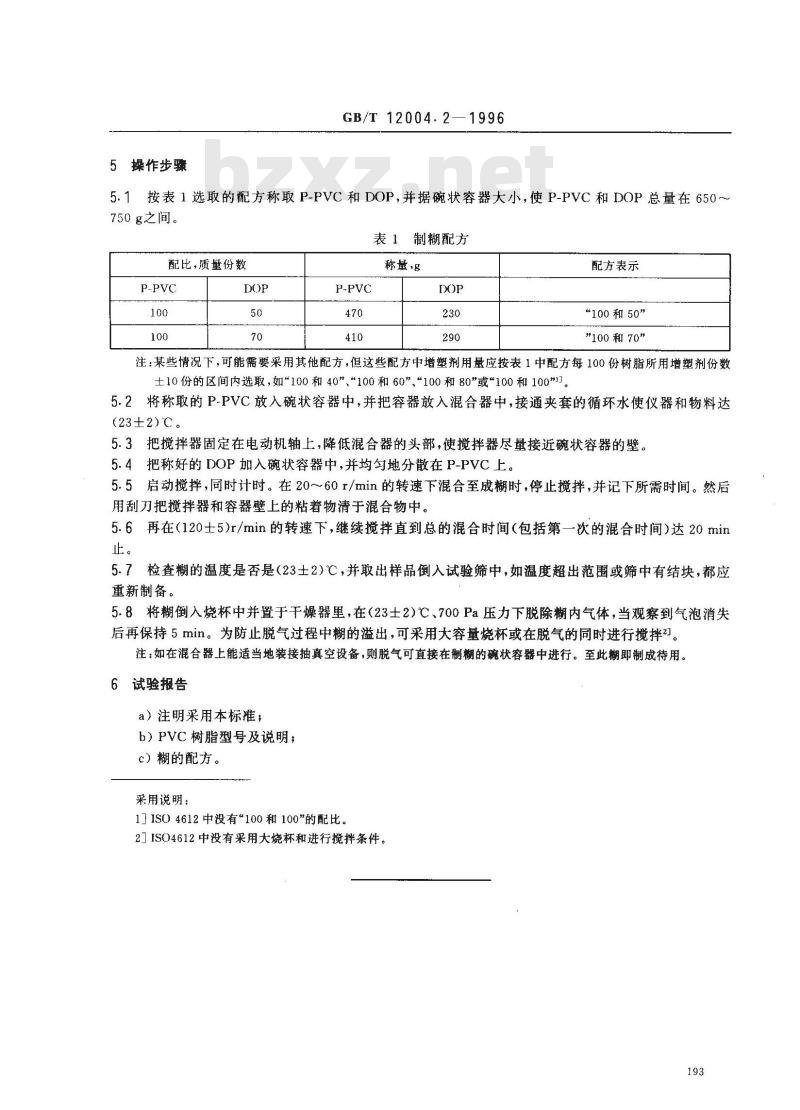

GB/T12004.2—1996
5.1按表1选取的配方称取P-PVC和DOP,并据碗状容器大小，使P-PVC和DOP总量在650~750 g之间。
表1制糊配方
配比，质量份数
称量，g
配方表示
“100和50”
”100和70”
注：某些情况下，可能需要采用其他配方，但这些配方中增塑剂用量应按表1中配方每100份树脂所用增塑剂份数士10份的区间内选取，如“100和40”“100和60”“100和80”或“100和1001。5.2将称取的P-PVC放入碗状容器中，并把容器放入混合器中，接通夹套的循环水使仪器和物料达(23±2)C。
5.3把搅拌器固定在电动机轴上，降低混合器的头部，使搅拌器尽量接近碗状容器的壁。5.4把称好的DOP加入碗状容器中，并均匀地分散在P-PVC上。5.5启动搅拌，同时计时。在20～60r/min的转速下混合至成糊时，停止搅拌，并记下所需时间。然后用刮刀把搅拌器和容器壁上的粘着物清于混合物中。5.6再在（120士5)r/min的转速下，继续搅拌直到总的混合时间（包括第一次的混合时间）达20min止。
检查糊的温度是否是（23土2)℃，并取出样品倒入试验筛中，如温度超出范围或筛中有结块，都应重新制备。
5.8将糊倒入烧杯中并置于干燥器里，在（23士2)℃、700Pa压力下脱除糊内气体，当观察到气泡消失后再保持5min。为防止脱气过程中糊的溢出，可采用大容量烧杯或在脱气的同时进行搅拌\]。注：如在混合器上能适当地装接抽真空设备，则脱气可直接在制糊的碗状容器中进行。至此糊即制成待用。6试验报告
a）注明采用本标准；
b）PVC树脂型号及说明；
c）糊的配方。
采用说明：
11IS04612中没有“100和100\的配比2]ISO4612中没有采用大烧杯和进行搅拌条件。193
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
