【国家标准(GB)】 未增塑聚氯乙烯窗用模塑料 第三部分:性能试验方法

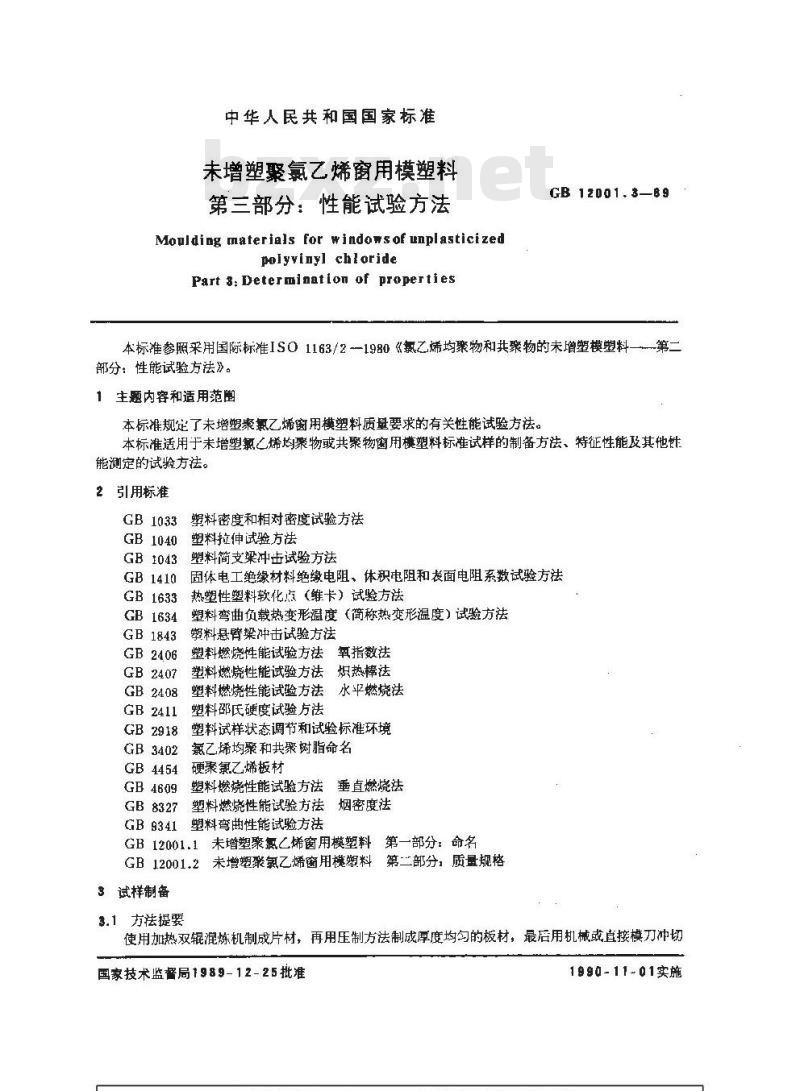

中华人民共和国国家标准
未增塑聚乙烯窗用模塑料
第三部分：性能试验方法
Moulding naterials for windowsofunplasticizedpolyvinyl chloride
Part 3:Determination of propertiesGB 12001,3-B9
本标准参照采用国际标准IS01163/2—1980《氯乙烯均聚物和共聚物的未增塑模塑料—第二部分：性能试验方法》。
1主题内容和适用范围
本标准规定了未增塑案氯乙烯窗用模塑料质量要求的有关性能试验方法。本标准适用于未增塑氯乙烯均聚物或共聚物窗用模塑料标准试样的制备方法、特征性能及其他性能测定的试验方法。
引用标准
GB1033
GB1040
GB1043
GB 1410
GB 1633
GB1634
GB 1843
GB2406
GB 2407
GB2408
GB2411
GB2918
GB3402
GB4454
GB4609
GB8327
塑料密度和相对密度试验方法
塑料拉伸试验方法
塑料简支梁冲击试验方法
固体电工绝缘材料绝缘电阻、体积电阻和表面电阻系数试验方法热塑性塑料软化点（维卡）试验方法塑料弯曲负载热变形温度（简称热变形温度）试验方法塑料悬臂梁冲击试验方法
塑料燃烧性能试验方法
氧指数法
塑料燃烧性能试验方法
炽热棒法
水平燃烧法
塑料燃烧性能试验方法
塑料邵氏硬度试验方法
塑料试样状态调节和试验标准环境氯乙烯均聚和共聚树脂命名
硬聚氯乙烯板材
塑料燃烧性能试验方法垂直燃烧法塑料燃烧性能试验方法烟密度法GB9341
塑料弯曲性能试验方法
GB12001.1未增塑聚氯乙烯窗用模塑料第一部分：命名GB12001.2未增塑聚氯乙烯窗用模塑料第二部分，质量规格3试样制备
3.1方法提要
使用加热双辑混炼机制成片材，再用压制方法制成厚度均勾的板材，最启用机械或直接模刀冲切国家技术监督局1989-12-25批准1990-11-01实施

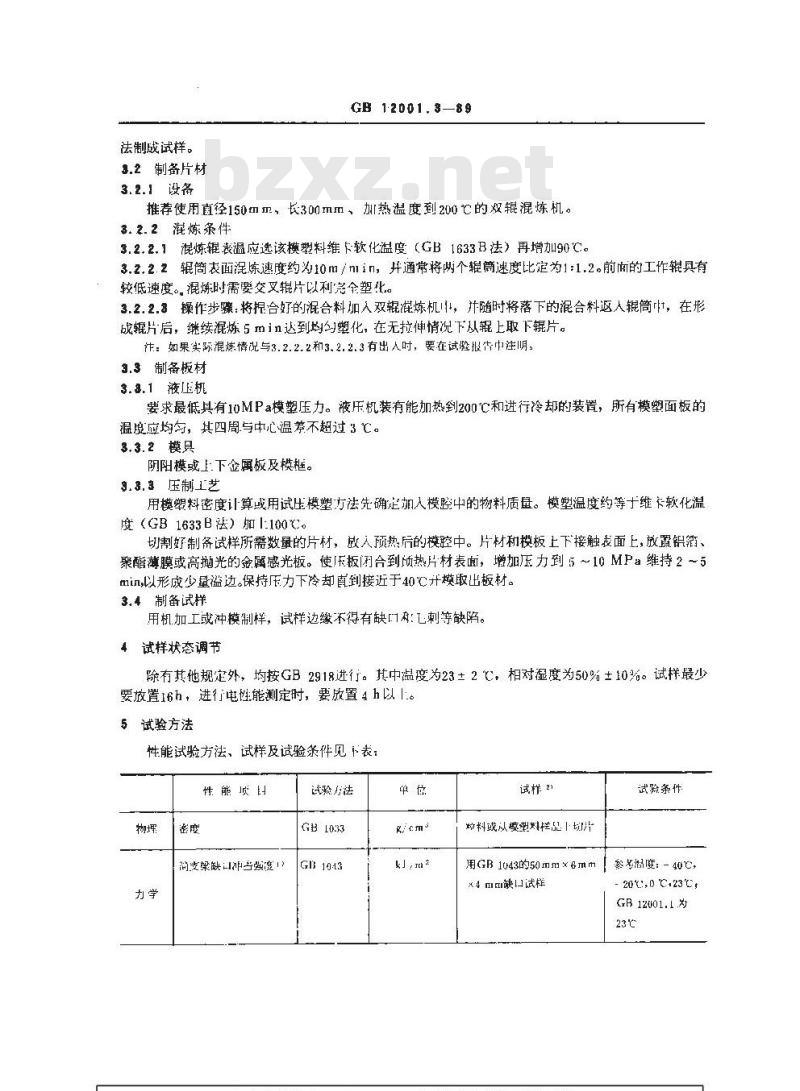

法制试样。
3.2制备片材
3.2.1设备
GB 12001,3-89
推荐使用直经150mm、长300mm，加热温度到200℃的双辑混炼机。3.2.2混炼条件
3.2.2.1混炼辊表温应选该模塑料维软化温度（GB1633B法）再增加90℃。3.2.2.2辊筒表面混炼速度约为10m/min，并通常将两个辑筒速度比定为1:1.2。前而的工作辑具有较低速度。混炼时需要交叉辊片以利亮金塑化。3.2.2.8操作步骤：将提合好的混合料加入双辊准炼机，并随时将落下的混合料返人辊筒中，在形成辊片后，继续混炼5min达到均匀塑化，在无拉伸情况下从辑上取下辊片。注：如果实际混炼情况与3.2.2.2和3.2.2.3有出人吋，要在试验报告中注明。3.3制备板材
3.3.1液正机
要求最低具有10MPa模塑压力。被压机装有能加热到200℃和进行冷却的装置，所有模塑面板的温度应均匀，其四周与中心温差不超过3℃。3.3.2模具
阴阳模或上下金属板及模框。
3.3.3压制工艺
用模塑料密度计算或用试压模塑方法先确定加人模腔中的物料质盘。模塑温度约等十维专软化温度（GB1633B法）加I:100C。
切割好制备试样所需数量的片材，放人预热后的模腔中。片材和模板上下接触我面上，放置铝箔、聚酯薄膜或高抛光的金属感光板。使[板闭合到颅热片材表面，增加压力到5~10MPa维持2~5min以形成少量溢边。保持压力下冷却直到接近于40C开模取出板材。3.4制备试样
用机加工或冲模制样，试样边缘不得有缺本：乙刺等缺陷。4试样状态调节
除有其他规定外，均按GB2918进行。其中温度为23±2℃，相对湿度为50%±10%。试样最少要放置16h，进行电性能测定时，要放置4h以1。5试验方法
性能试验方法、试样及试验条件见下表：性能成围
简支梁缺山冲当强度
试方法
GB1033
GT1043
试样21
对料或从漠型料样品」域片
试验条件
用GB1043的50mm×6mm|参多滑度：-40℃，x4mm缺口试样
20,0 C-23C
GB12001.1
阻燃性

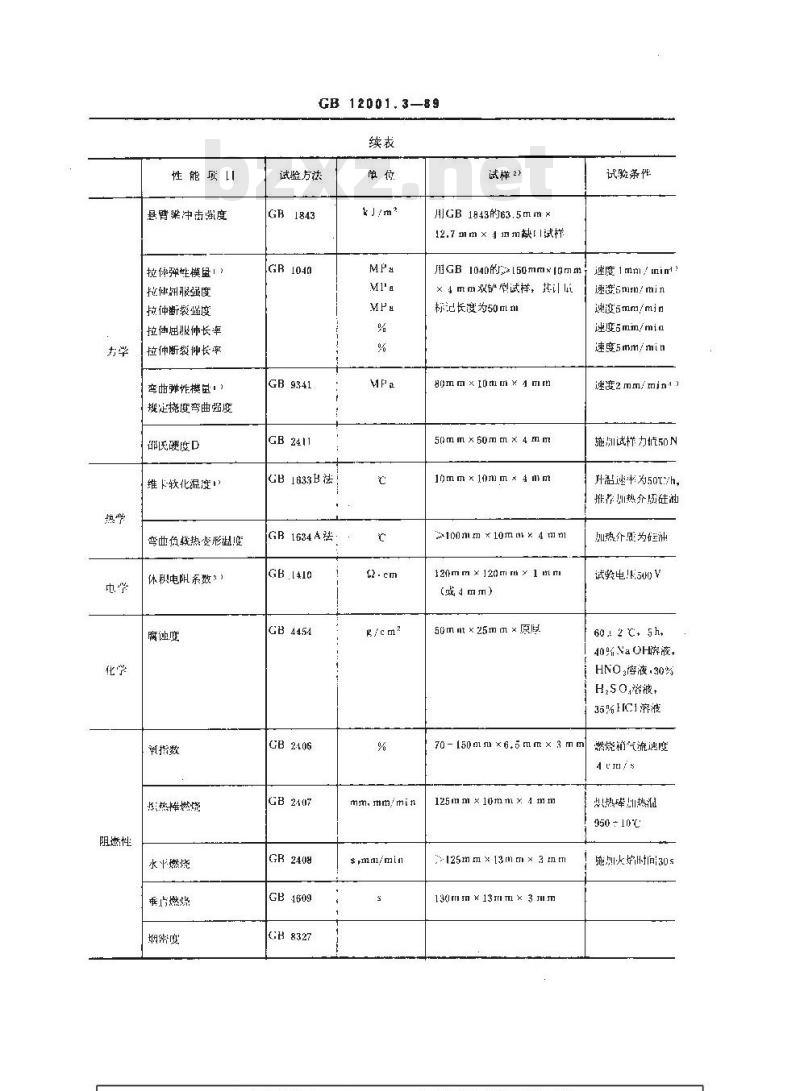

性能战
悬臂巢冲击强度
拉伟弹性模盘1？
拉伸州服强度
拉仲断製虚度
拉伸屈吸伸长率
拉伸断裁伸长率
弯曲弹性模）
规定挠度弯曲度
邵硬度D
维下较化湿度1
弯曲负载热变形温尼
体利电阻系数：）
腐迹度
率指数
怀热干燃烧
水平燃烧
垂上卢燃炼
姗路度
GB 12001.3—89
试验方法
GB1843
GR104n
GB9341
GB2411
GB1633B法
GB 1634A法：
GB1410
GB4454
GB2406
GB2407
GR2408
GB1609
CH8327
mm.mm/min
smm/min
试样2
月GB 1843的63.5m m ×bZxz.net
12.7 切m×mm缺[1试样
用GB1040的150mm×10mm
×4mm双型试样，排ilh
标记长度为50mlml
8gmmxmmx4 mt
50mm×50mm×4mm
10mm×10mm×mm
2100mm×10mm×4mm
12个mm×120m×1m
(或dmm)
50mm×25mm×原以
试验条件
逆度1mm/nin
速度6mm/min
逆度6mm/min
逆度5mm/min
速度5mm/mi n
速度2mm/mint）
施加试样力50N
升温速率为50%/h，
排荐州热介质硅油
热介质为油
试验电!500
6012c,5h,
40%NaOH磷液，
HNO，溶液.30岁
H.so.溶被+
35%HC1济液
70-150mm×6.5mm×3mml
燃烧箱气流速度
125mmx10mmx4mm
125mm × 13mm × 3 m tl
13(mm × 13m m × 3 1m
双热择加热温
950-10℃
地火间30s
GB12001.a-89

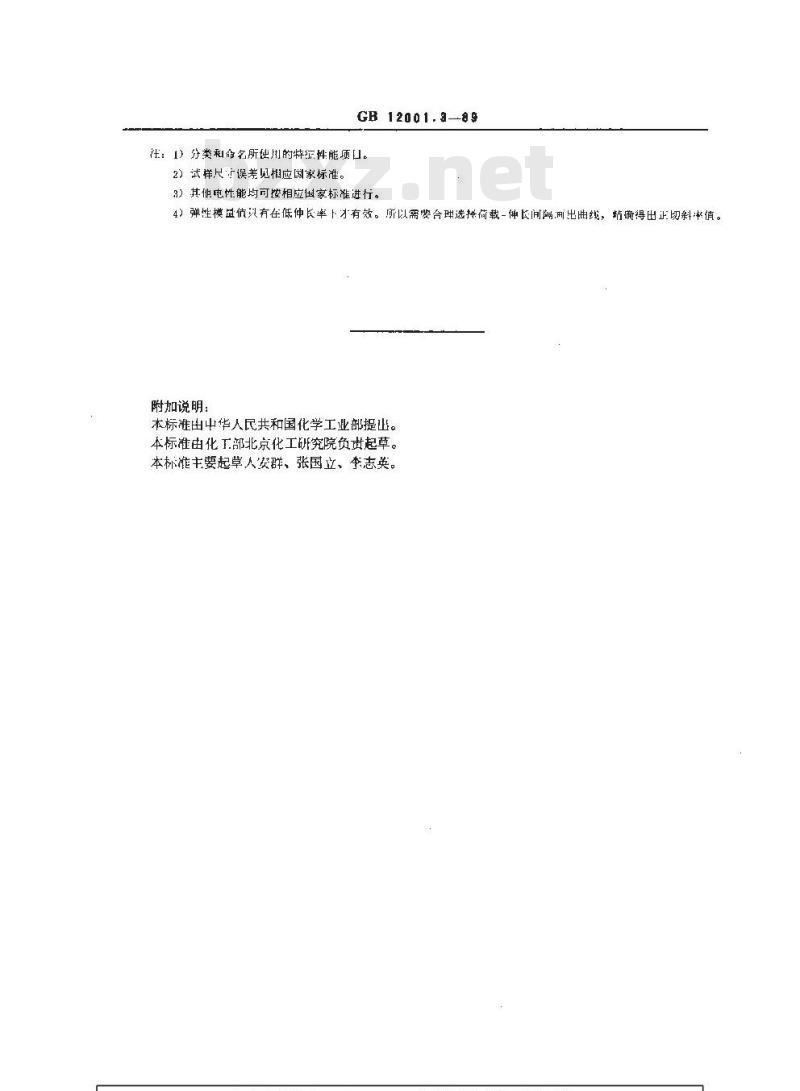

社：1）分类和命名所便用的特征性能项口。2）试样尺误差见相应国家标准。3）其他电性能均可按相应国家标准进行。4）弹性模且值只有在低仲长率下才有效。所以需要合理选择荷载-伸长间隔用出曲线，站确得出正切斜率值。附加说明：
本标准出中华人民共和国化学工业部提出。本标准由化工部北京化工研究院负黄起草。本桥雄主要起草人安群、张国立、李志英。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
