【国家标准(GB)】 石油沥青蒸发损失测定法

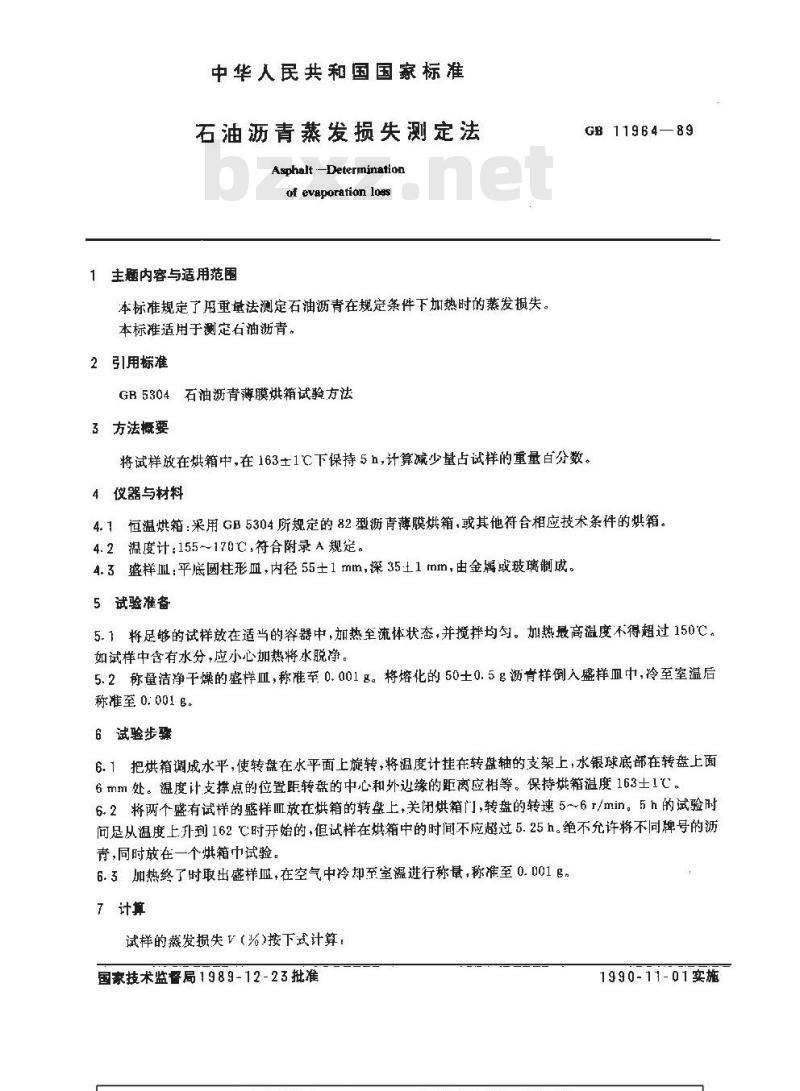

中华人民共和国国家标准
石油沥青蒸发损失测定法
Asphalt -Determination
of evaporation loss
1主题内容与适用范围
本标准规定了用重量法测定石油沥青在规定条件下加热时的蒸发损失。本标准适用于测定石油沥青。
2引用标准
GB5304石油沥青薄膜烘箱试验方法3方法概要
GB 1196489
将试样放在烘箱中，在163士1℃下保持5h，计算减少量占试样的重量白分数。4仪器与材料
4.1恒温烘箱：采用GB5304所规定的82型沥青薄膜烘箱，或其他符合相应技术条件的烘箱，4.2温度计：155~170C，符合附录A规定。4.3盛样皿：平底国柱形血，内径55土1mm，深35土1mm，由金或玻璃制成。5试验准备
5.1将足够的试样放在适当的容器中，加热至流体状态，并搅拌均匀。加热最高温度不得超过150℃。如试样中含有水分，应小心加热将水脱净。5.2称量洁净干燥的盛样血，称准至0.001g。将熔化的50士0.5g沥青样倒入盛样血中，冷至室温后称准至0:001B。
6试验步骤
6.1把烘箱调成水平，使转盘在水平面上旋转，将温度计挂在转盘轴的支架上，水银球底部在转盘上面6mm处。温度计支撑点的位置距转盘的中心和外边缘的距离应相等。保持烘箱温度163士1℃。6.2将两个盛有试样的盛样Ⅲ放在烘箱的转盘上，关闭烘箱门，转盘的转速5~6t/min，5h的试验时问足从温度上升到162C时开始的，但试样在烘箱中的时间不应超过5.25h。绝不允许将不同牌号的沥青，同时放在一个烘箱中试验。6.3加热终了时取出盛样血，在空气中冷却至室温进行称量，称准至0.001g7计算

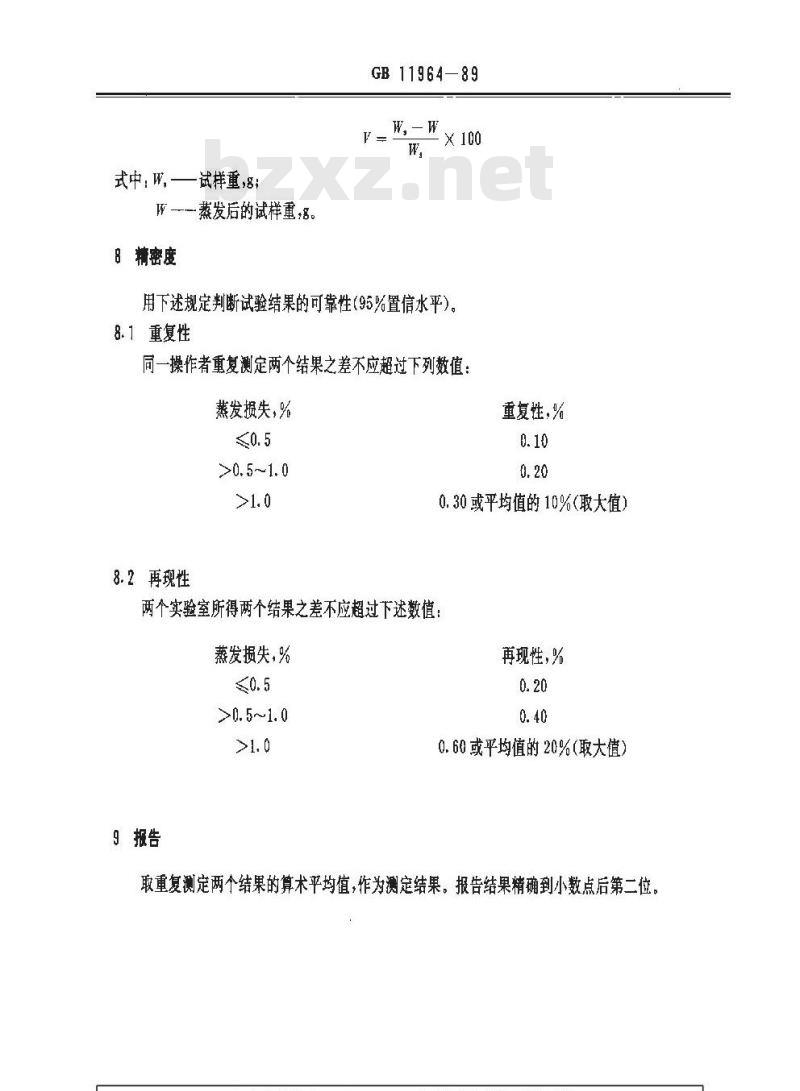

试样的蒸发损失V（%）按下式计算：国家技术监督局1989-12-23批准..com1990-11-01实施
式中：W,试样重，8
W——蒸发后的试样重。
8精密度
GB 11964-89
用下述规定判断试验结果的可靠性（95%置信水平）。8.1重复性
同一操作者重复测定两个结果之差不应超过下列数值：蒸发损失，%
>0. 5 ~1. 0
8.2再现性
重复性，%
0.30或平均值的10%（取大值）
两个实验室所得两个结果之差不应超过下述数值！蒸发损失，%
9报告
再现性，%
0.60或平均值的20%（取大值）
取重复测定两个结果的算术平均值，作为测定结果。报告结果精确到小数点后第二位A1本规格符合ASTMEIBC的规格。A2本温度计应符合下列要求：
温度范围，℃
浸人深度
最小分度，℃
每一较长刻度，℃
刻数字，℃
刻度误差，℃
不超过
膨胀室允许加热到，C
全长，mm
杆直径，mm
水银球长，mm
球直径，mm
球底部到155C线距离，mm
球底至收缩球上部，mm
附加说明：此内容来自标准下载网
本标准由兰州炼油化工总厂提出。本标准由石油大学技术归口。
GB 11964--89

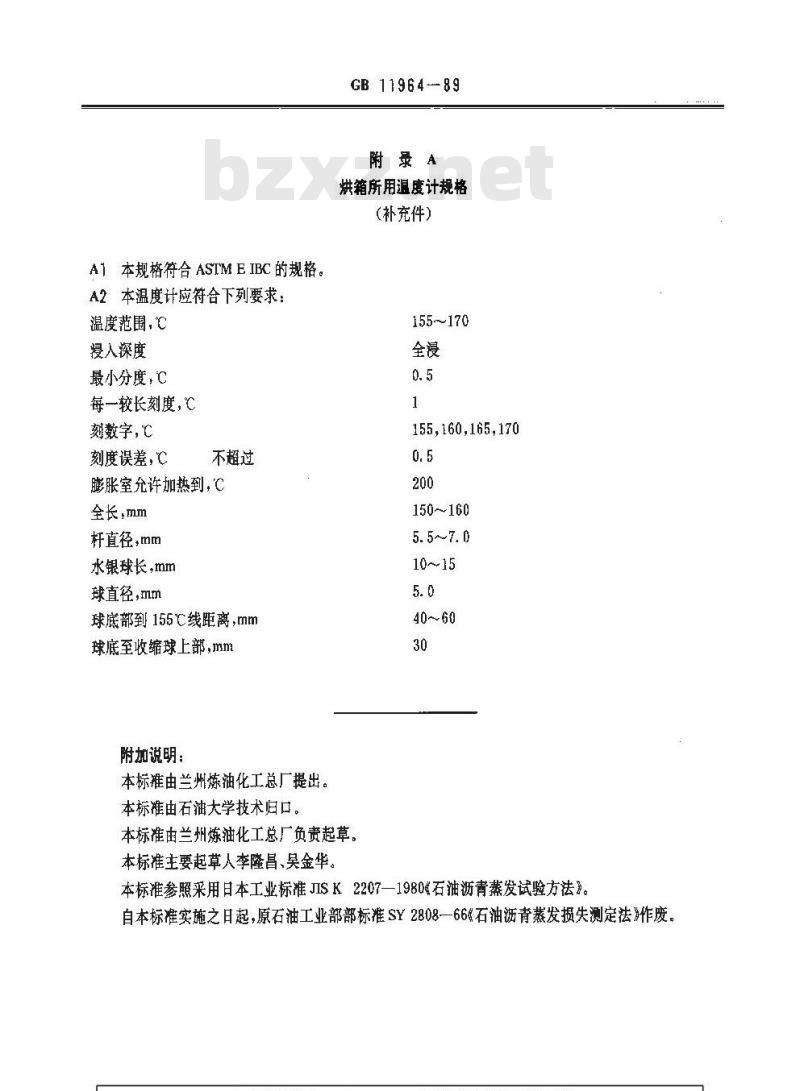

附录A
烘箱所用温度计规格
（补充件）
155~170
155,160,165,170
150~160
10～15
本标准由兰州炼油化工总厂负贵起草本标准主要起草人李隆昌、吴金华。本标准参照采用日本工业标准JISK2207—1980石油沥青蒸发试验方法》。自本标准实施之日起，原石油工业部部标准SY2808—66石油沥青蒸发损失测定法》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
