【国家标准(GB)】 工业芳烃铜片腐蚀试验法

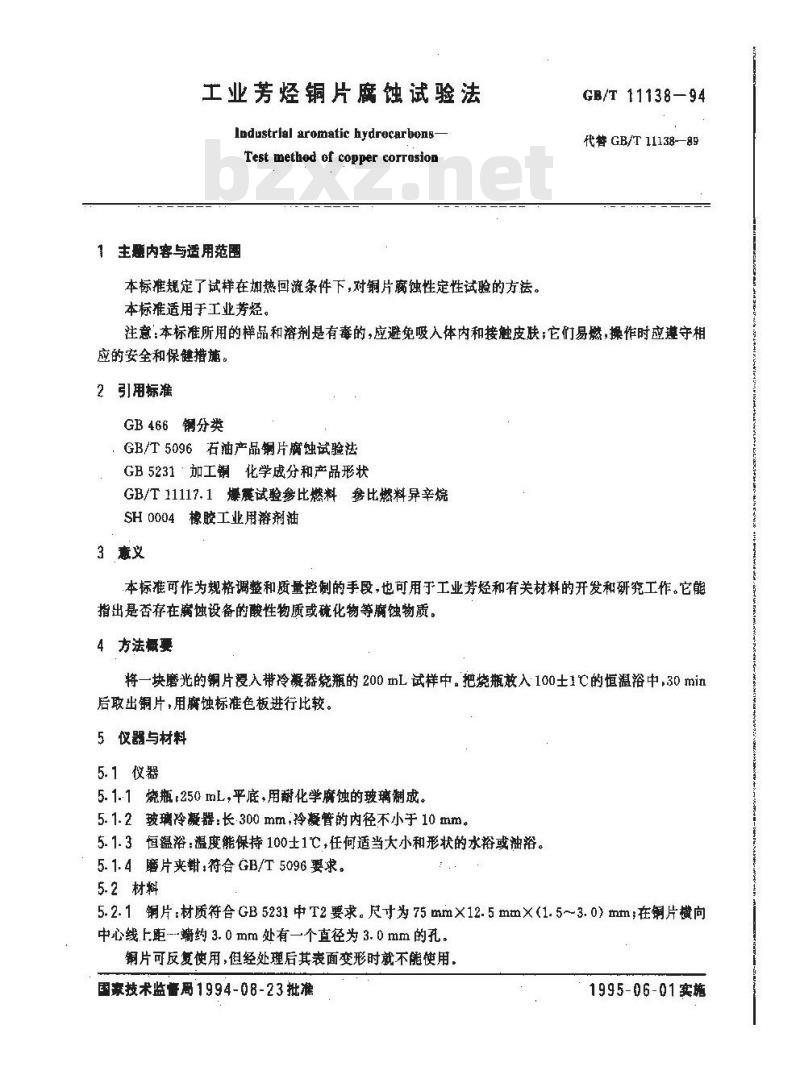

工业芳烃铜片腐蚀试验法
Industrial aromatic hydrocarbons-Test method of copper corrosion1主题内容与适用范围
本标准规定了试样在加热回流条件下,对铜片腐蚀性定性试验的方法。本标准适用于工业芳烃。
GB/T 11138—94bZxz.net
代替GB/T11138-89
注意：本标准所用的样品和溶剂是有毒的，应避免吸入体内和接触皮肤；它们易燃，操作时应遵守相应的安全和保健措施。
2引用标准
GB466钢分类
GB/T5096石油产品钢片腐蚀试验法GB5231加工铜化学成分和产品形状GB/T11117.1爆震试验参比燃料参比燃料异辛烷SH0004橡胶工业用剂油
3意义
本标准可作为规格调整和质量控制的手段，也可用于工业芳烃和有关材料的开发和研究工作。它能指出是否存在腐蚀设备的酸性物质或硫化物等腐蚀物质。4方法摄要
将一块磨光的铜片浸入带冷凝器烧瓶的200mL试样中。把烧瓶放入100士1C的恒温浴中，30min后取出铜片，用腐蚀标准色板进行比较。5仪器与材料
5.1仪器
5.1.1烧瓶，250mL，平底，用化学磨蚀的玻璃制成。5.1.2玻璃冷凝器：长300mm，冷凝管的内径不小于10mm。5.1.3恒温浴：温度能保持100士1℃，任何适当大小和形状的水浴或油浴。5.1.4磨片夹钳：符合GB/T5096要求。5.2材料
5.2.1铜片：材质符合GB5231中T2要求。尺寸为75mm×12.5mm×（1.5~3.0）mm;在铜片横向中心线上距一端约3.0mm处有一个直径为3.0mm的孔。铜片可反复使用，经处理后其表面变形时就不能使用，国家技术监普局1994-08-23批准1995-06-01实施

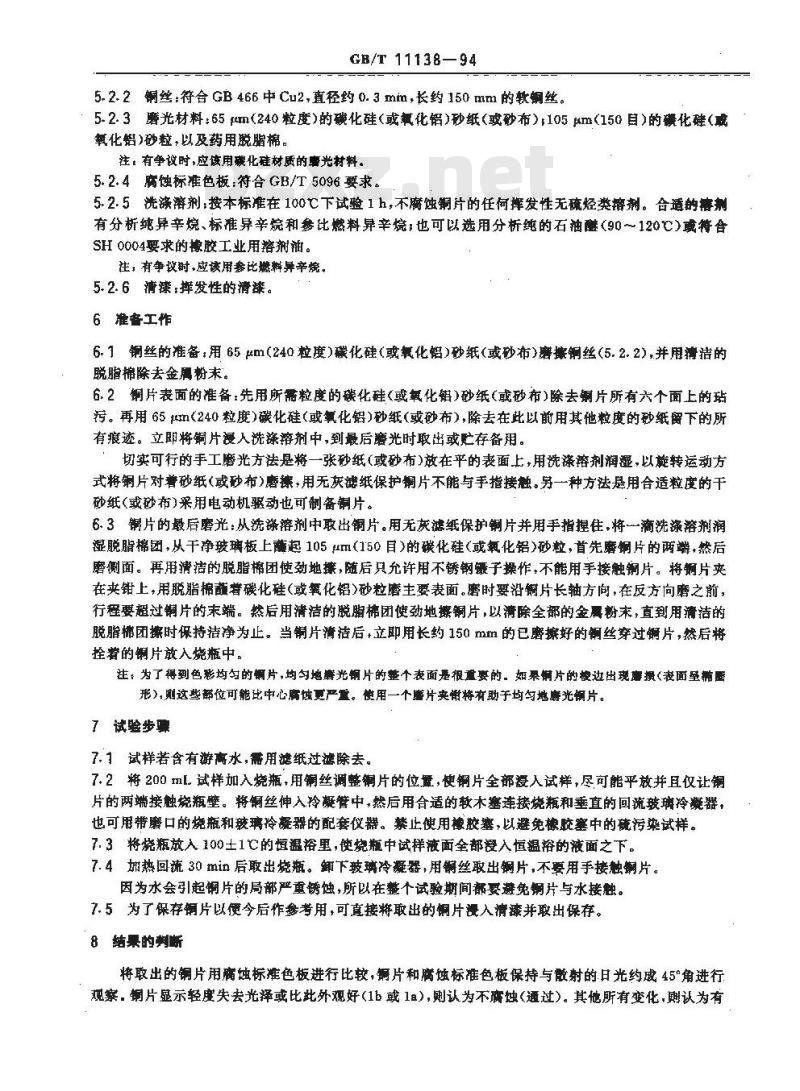

GB/T 11138—94
5.2. 2丝;符合 GB 466 中 Cu2,直径约 0. 3 mim,长约 150 mm的软丝。5-2.3磨光材料：65μm(240粒度）的碳化硅（或氧化铝）砂纸（或砂布）105μm(150目）的碾化硅（或氧化铅)砂粒，以及药用脱脂棉。注。有争议时,应该用碳化硅材质的瘤光材料。5.2.4腐蚀标准色板：符合GB/T5096要求。5.2.5洗涤溶剂：按本标准在100C下试验1h，不腐蚀片的任何挥发性无硫经类落剂。合适的毒刺有分析纯异辛烷、标准异辛烷和参比燃料异辛烷；也可以选用分析纯的石油醚（90～120C）或特合SH0004要求的橡胶工业用溶剂油。注，有争议时,应该用参比燃料异辛烷。5.2.6清漆，挥发性的清漆。
6准备工作
6.1铜丝的准备，用65μm(240粒度）碳化硅（或氧化铝）砂纸（或砂布）磨擦钢丝（5.2.2），并用清洁的脱脂棉除去金属粉末。
6.2铜片表面的准备：先用所需粒度的碳化硅《或氧化铅）砂纸（或砂布）除去铜片所有六个面上的站污。再用65m<240粒度）碳化硅（或氧化铝）砂纸（或砂布），除去在此以前用其他粒度的砂纸留下的所有痕迹。立即将铜片浸人洗涤溶剂中，到最后磨光时取出或贮存备用。切实可行的手工磨光方法是将一张砂纸（或砂布）放在平的表面上，用洗涤落剂润涩，以旋转运动方式将钢片对普砂纸（或砂布）磨擦，用无灰滤纸保护铜片不能与手指接触。另一种方法是用合适粒度的干砂纸(或砂布)采用电动机驱动也可制备片。6.3鋼片的最后磨光：从洗涤溶剂中取出铜片。用无灰滤纸保护钢片并用手指捏住，将一滴洗涤溶剂润湿脱脂棉团，从干净玻璃板上施起105μm（150目）的碳化硅（或氧化铝）砂粒，首先磨钢片的两辨，然后磨侧面。再用清洁的脱脂梯团使劲地，随后只允许用不锈钢摄子操作，不能用手接触铜片。将钢片夹在夹钳上，用脱脂棉葩着碳化硅（或氧化铝）砂粒磨主要表面。磨时要沿铜片长轴方向，在反方向磨之前，行程要超过铜片的末端。然后用清洁的脱脂棉团使劲地擦铜片，以清除全部的金属粉末，直到用清洁的脱脂棉团擦时保持洁净为止。当铜片清洁后，立即用长约150mm的已磨好的铜丝穿过铜片，然后将拴着的铜片放入烧瓶中。
注，为了得到色彩均勺的调片，均匀地磨光铜片的整个表面是根重要的。如果铜片的梭边出现声摄（表面坚椭画形），则这些部位可能比中心腐蚀更严重。使用一个磨片夹谢将有助于均匀地唐光铜片。了试验步骤
7.1试样若含有游高水，需用滤纸过滤除去。7.2将200ml试样加入烧瓶，用铜丝调整铜片的位量，使铜片全部浸入试样，尽可能平放并且仅让片的两端接触烧瓶壁。将铜丝伸入冷凝管中，然后用合适的软木塞连接烧瓶和垂直的回流玻璃冷凝器，也可用带磨口的烧瓶和玻璃冷凝器的配套仪器。禁止使用橡胶塞，以避免橡胶塞中的硫污染试样。7.3将烧瓶放入100士1℃的恒温裕里，使烧瓶中试样液面全都漫入恒温浴的液面之下。7.4加热回流30min后取出烧瓶。卸下玻璃冷凝器，用丝取出铜片，不要用手接触钢片。因为水会引起铜片的局部严重锈蚀，所以在整个试验期间都要避免钢片与水接触。7.5为了保存铜片以便今后作参考用，可直接将取出的铜片漫入清漆并取出保存。8 结果的期断
将取出的钢片用离蚀标准色板进行比较，铜片和腐蚀标准色板保持与散射的日光约成45°角进行观察，铜片显示轻度失去光泽或比此外观好(1b或1a)，则认为不离蚀(通过)。其他所有变化，卿认为有腐蚀(不通过)。
9精密度

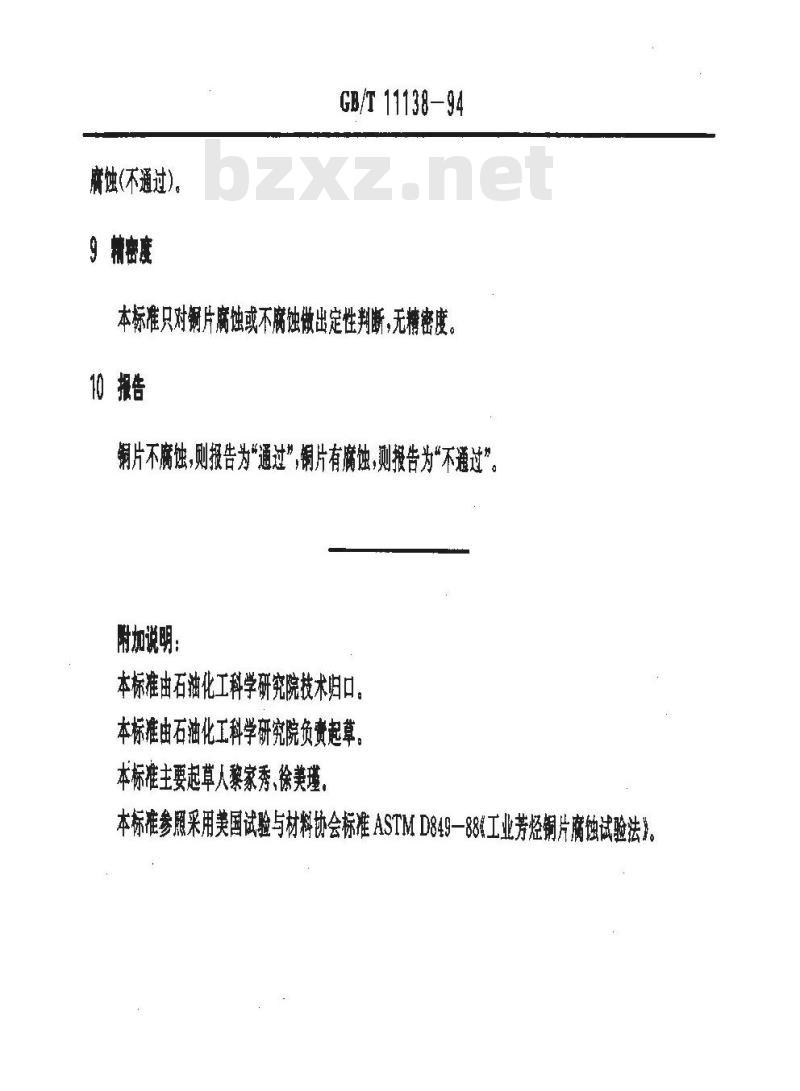

GB/T 11138-94
本标准只对翎片腐蚀或不腐蚀做出定性平期
10报告
无密度
酮片不腐蚀,则报告为\通过”,铜片有腐蚀,则报告为“不通过”。附加说明：
本标准由石袖化工科学研究院技术归口。本标准由石油化工科学研究院负资起草本标准主要起草人黎家秀、徐美瑾。本标准参照采用美国试验与材料协会标准 ASTM D849-88工业芳经铜片腐蚀试验法》
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
